一種用於汽車地毯的高精度檢具的製作方法
2023-06-12 08:22:37
1.本實用新型涉及汽車零部件檢具技術領域，尤其是涉及一種用於汽車地毯的高精度檢具。
背景技術：
2.汽車地毯是整車內飾裡非常重要的部分，它用於覆蓋車身地板鈑金件、側面門檻鈑金件和前圍下部鈑金件等沒有被覆蓋的可視區域，美化車內環境，同時也是重要的聲學處理零件，能阻隔車輛行駛中的路噪，給車內乘員提供舒適的乘車環境。
3.檢具是工業生產企業用於控制產品各種尺寸(例如孔徑、空間尺寸等)的簡捷工具，提高生產效率和控制質量，適用於大批量生產的產品，如汽車零部件，以替代專業測量工具。
4.汽車地毯在生產出來後需要進行打孔，使其能夠固定在汽車鈑金件上，其打孔的孔位置是有一定限制的，常規情況下通過普通的檢具即可檢測出孔位是否偏移，合格的地毯上的孔位與檢具的孔位對正即表示打孔正確，但是在孔位偏移時，地毯未打孔的部分會覆蓋在檢具上指定的孔位點上，這就導致無法看到檢具孔位零點的位置，也就無法準確且快速給出偏移量，需要藉助其他測量設備進行測量。
技術實現要素：
5.本實用新型提出一種用於汽車地毯的高精度檢具，以解決上述背景技術中提出的現有檢具僅能檢測出地毯孔位是否合格、而無法快速準確檢測出在孔位不合格時孔位的偏移量的問題。
6.本實用新型的技術方案是這樣實現的：
7.一種用於汽車地毯的高精度檢具，包括檢具本體，所述檢具本體的上側設有兩個地毯容納腔，兩個地毯容納腔之間形成凸起肋，所述凸起肋的上側設有定孔槽，所述定孔槽的直徑大於地毯孔位的直徑，所述定孔槽內安裝有精測組件；
8.所述精測組件包括有定位穿梭件、原位轉筒、定距內杆和偏移檢測指針，所述原位轉筒轉動安裝在定孔槽的內部底側中心，所述原位轉筒的側壁穿過有定距內杆，所述定距內杆的上側設有刻度表，所述刻度表的零點為原位轉筒的中心點，所述原位轉筒內橫向活動穿過有定位穿梭件，所述定距內杆位於定位穿梭件內，所述定位穿梭件的端部安裝有偏移檢測指針，所述偏移檢測指針指向刻度表。
9.優選的，還包括有控制組件，所述控制組件包括有齒塊、齒輪和轉扣，所述齒塊直線陣列在定位穿梭件的內側壁上，所述轉扣轉動穿過定距內杆上側後固定有齒輪，所述齒輪與一排齒塊齒間嚙合。
10.優選的，所述檢具本體的上側安裝有用於固定地毯邊部的第二固定夾具。
11.優選的，所述第二固定夾具包括有轉壓板、立柱和彈簧，所述立柱固定在檢具本體的上側，所述立柱的上端轉動有轉壓板且轉壓板的另一端朝向地毯容納腔內，所述立柱與
轉壓板之間固定有彈簧。
12.優選的，所述檢具本體上安裝有用於固定地毯底部的第一固定夾具。
13.優選的，所述第一固定夾具包括有第一螺杆和邊部抵壓板，所述邊部抵壓板位於地毯容納腔內，所述邊部抵壓板的側面轉動安裝有第一螺杆，所述第一螺杆的另一端橫向螺紋穿過檢具本體的側壁。
14.優選的，所述邊部抵壓板遠離第一螺杆的一端的邊角設置為倒圓角。
15.優選的，還包括有第二螺杆和底部抵壓墊，所述第二螺杆豎向螺紋穿過邊部抵壓板後轉動安裝有底部抵壓墊。
16.採用了上述技術方案，本實用新型的有益效果為：
17.本實用新型設置原位轉筒來指示合格地毯的孔位位置，當地毯孔位偏移時可轉動並移動定位穿梭件，使得偏移檢測指針位於地毯孔位的正下方，偏移檢測指針指向定距內杆上刻度表的刻度值即為地毯偏移孔位的偏移量，使得檢測人員可快速準確得出數據，使用方便。
附圖說明
18.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

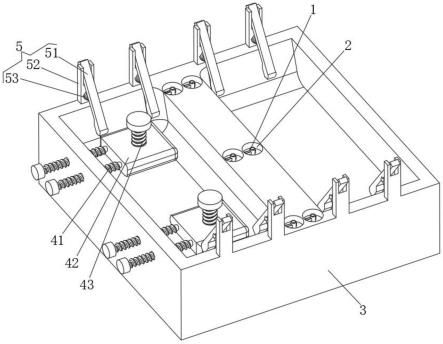

19.圖1為本實用新型的立體圖；
20.圖2為本實用新型的俯視圖；
21.圖3為圖2的a-a處截面結構示意圖；
22.圖4為零件精測組件和控制組件組合結構的立體圖；
23.圖5為零件精測組件和控制組件組合結構的俯視圖；
24.圖6為圖5的b-b處截面結構示意圖。
25.其中：
26.1、精測組件；101、定位穿梭件；102、原位轉筒；103、定距內杆；104、偏移檢測指針；2、定孔槽；3、檢具本體；4、第一固定夾具；41、第一螺杆；42、邊部抵壓板；43、第二螺杆；44、底部抵壓墊；5、第二固定夾具；51、轉壓板；52、立柱；53、彈簧；6、控制組件；61、齒塊；62、齒輪；63、轉扣。
具體實施方式
27.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
28.參閱圖1-圖6，一種用於汽車地毯的高精度檢具，包括檢具本體3，檢具本體3的上側設有兩個地毯容納腔，兩個地毯容納腔之間形成凸起肋，凸起肋的上側設有定孔槽2，定孔槽2的直徑大於地毯孔位的直徑，定孔槽2內安裝有精測組件1；
29.精測組件1包括有定位穿梭件101、原位轉筒102、定距內杆103和偏移檢測指針104，原位轉筒102轉動安裝在定孔槽2的內部底側中心，原位轉筒102的直徑等於地毯孔位的孔徑，當地毯孔位完全準確時，原位轉筒102完全對準地毯孔位，原位轉筒102的側壁穿過有定距內杆103，定距內杆103的上側設有刻度表，刻度表的零點為原位轉筒102的中心點，原位轉筒102內橫向活動穿過有定位穿梭件101，定距內杆103位於定位穿梭件101內，定位穿梭件101的端部安裝有偏移檢測指針104，偏移檢測指針104指向刻度表，移動定位穿梭件101，直到偏移檢測指針104準確位於地毯孔位的正下方，觀察偏移檢測指針104指向刻度表的刻度即可知道地毯孔位的偏移量，不需要藉助其他測量工具，轉動原位轉筒102，即可控制定位穿梭件101和定距內杆103的朝向，無論地毯孔位朝哪個方向偏移了，都能檢測出偏移量。
30.具體地，還包括有控制組件6，控制組件6包括有齒塊61、齒輪62和轉扣63，齒塊61直線陣列在定位穿梭件101的內側壁上，轉扣63轉動穿過定距內杆103上側後固定有齒輪62，齒輪62與一排齒塊61齒間嚙合，通過控制組件6控制定位穿梭件101的位置相比於手指控制更加準確可靠，定位穿梭件101更不易隨意移動。
31.具體地，檢具本體3的上側安裝有用於固定地毯邊部的第二固定夾具5，第二固定夾具5包括有轉壓板51、立柱52和彈簧53，立柱52固定在檢具本體3的上側，立柱52的上端轉動有轉壓板51且轉壓板51的另一端朝向地毯容納腔內，立柱52與轉壓板51之間固定有彈簧53，彈簧53拉動轉壓板51，可使轉壓板51的下端壓制地毯的邊部。
32.具體地，檢具本體3上安裝有用於固定地毯底部的第一固定夾具4，第一固定夾具4包括有第一螺杆41和邊部抵壓板42，邊部抵壓板42位於地毯容納腔內，邊部抵壓板42的側面轉動安裝有第一螺杆41，第一螺杆41的另一端橫向螺紋穿過檢具本體3的側壁，通過轉動第一螺杆41可使邊部抵壓板42橫向移動來壓制地毯，邊部抵壓板42遠離第一螺杆41的一端的邊角設置為倒圓角，避免邊部抵壓板42刮傷地毯，還包括有第二螺杆43和底部抵壓墊44，第二螺杆43豎向螺紋穿過邊部抵壓板42後轉動安裝有底部抵壓墊44，轉動第二螺杆43可使底部抵壓墊44向下壓制地毯。
33.工作原理：
34.使用時，將地毯放在檢具本體3內，彈簧53拉動轉壓板51使得轉壓板51的下端壓制地毯邊部，之後轉動第一螺杆41，邊部抵壓板42橫向移動，直到邊部抵壓板42壓制地毯中部，轉動第二螺杆43，底部抵壓墊44向下移動而壓制地毯中部，此時即可使地毯緊貼在地毯容納腔側面、凸起肋側面上；此時觀察地毯的孔位和原位轉筒102是否對準，若對準即可表示地毯合格，若未對準，手指撥動原位轉筒102，直到定距內杆103朝向地毯孔位偏移方向，例如當地毯孔位相對原位轉筒102朝右偏移，即可將定距內杆103轉動向朝右；之後直接拉動定位穿梭件101，直到偏移檢測指針104準確位於地毯孔位的正中間，此時觀察偏移檢測指針104指向定距內杆103上刻度表的刻度，即可直觀的看出地毯孔位的偏移量；轉動轉扣63，齒輪62通過與齒塊61齒間嚙合來帶動定位穿梭件101移動，可準確的使偏移檢測指針104指向刻度表的某一指定刻度，來使該刻度記錄為原始刻度或者最大誤差刻度，避免手指直接拉動定位穿梭件101時出現誤差。
35.以上僅為本實用新型的較佳實施例而已，並不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保
護範圍之內。
