很多朋友在裝修的時候不知道該如何選擇電線，有些做裝修的公司或者個人又不地道。作為一個老電工，今天兵哥就把自己知道的分享給大家，希望能幫到大家。

這裡以商品房為例。

商品房的進入線都是開發商統一安裝，由於現在的家用電器越來越多，功率也越來越大，所以大多數的商品房都是10平方的銅線。進戶線有三條，一條火線，一條零線，一條地線。

家裡所使用的電器的總功率都不能超過進戶線的承載能力。

一，如何選擇電線？

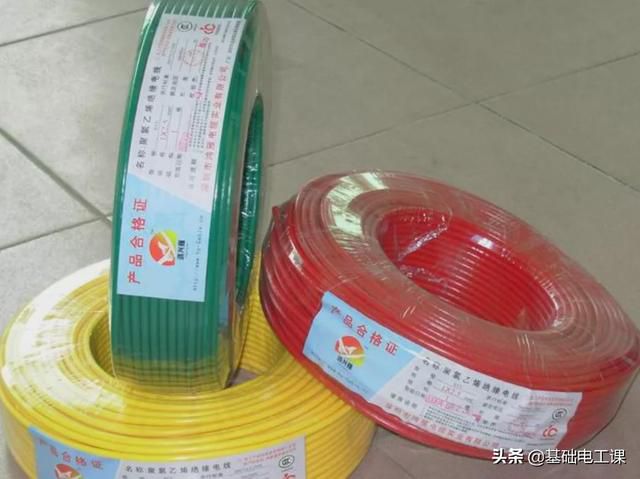

家裡的電線迴路較多，彎頭也多，而且都是套管暗裝敷設，所以建議選用多芯軟銅線。多芯軟銅線的優點是載流量更大，彈性好，施工方便，不容易造成硬拉硬拽造成的破損。

功率較大的迴路，再有接頭的地方建議燙錫，雖然會多耽誤點時間，多花點工錢，但是以後用起來更省心，更省事。

接插座線的時候最好使用接線端子，避免上緊螺絲的時候磨斷分散的電線，造成接觸不良。

電線的大小要根據所使用的電器的功率來計算，然後再減去高溫，套管的因素，最後確定電線的載流量應該要大於電器功率電流的20%，既可以確保無憂，也可以為以後添加些小功率電器留有餘地。

正規廠家出品的正規產品，都會標註有額定電壓，額定功率，額定電流。我們只需要把所有用電器的額定電流做個累加，然後再根據總電流來確定我們的電線的大小。

如果設備上沒有標註電流，單相電阻性負載可以按照每千瓦4.5安的流量來計算，如果是單相電感性負載，每千瓦可以按6安培計算，也可以套用公式來計算，結果相差不大。

比如，一個220伏1千瓦白熾燈泡的電流是多少？一臺220伏1.5千瓦水泵的電流是多少？

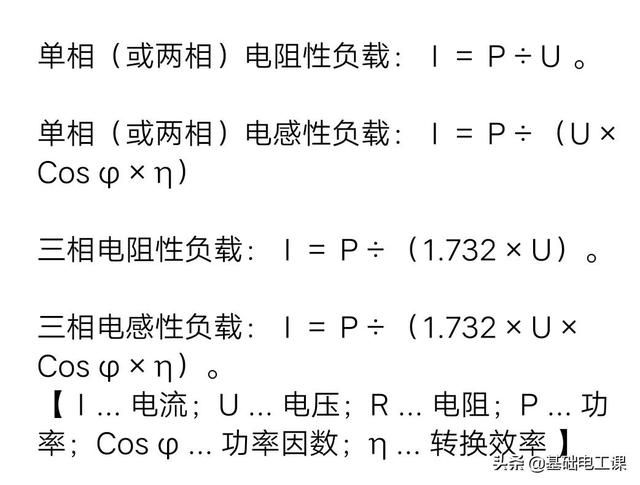

初中物理告訴我們，電流等於功率除以電壓，這是電阻性負載的公式。電感性負載還要考慮功率因數和機械效率。下面有張圖，大家可以參照。

根據公司我們把數據帶入：

電阻性負載白熾燈，1000÷220≈4.5A

電感性負載水泵，1000÷220÷0.8÷0.9≈6.3A

這裡水泵我們的機械效率取0.9，功率因數取0.8。家裡安裝大家可以根據設備銘牌的標準來計算。

以上的計算結果是不是跟經驗估算的結果相差不大。

計算完電流，我們在根據電流選擇電線的大小。選擇電線的大小也有口訣可用。

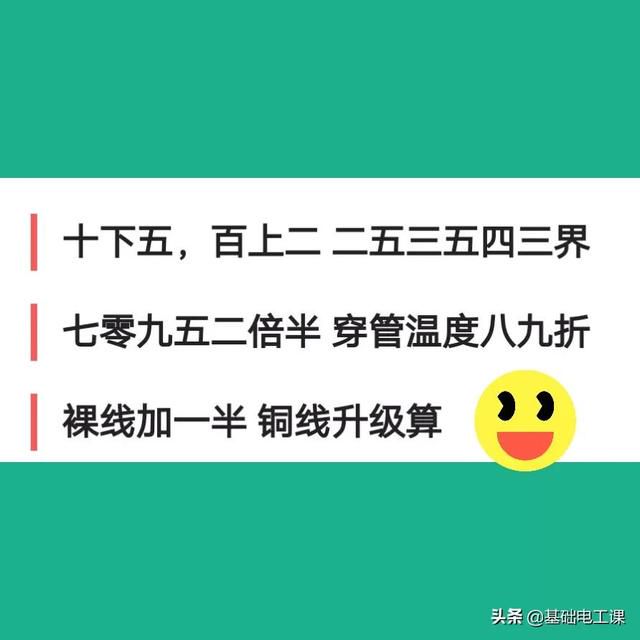

如上圖所示，這種口訣比較適合工業用電。

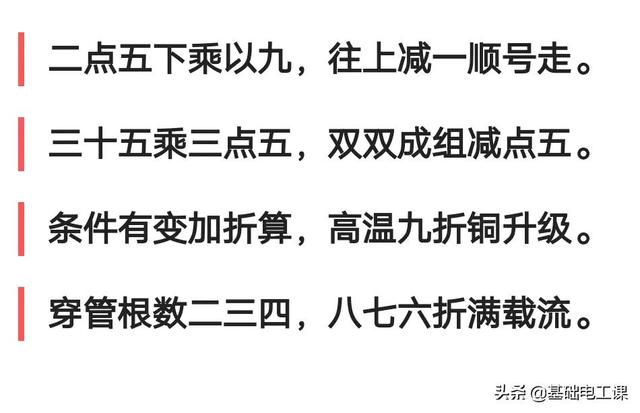

家用電推薦上面這種口訣，比較實用。

簡單解釋一下，這是鋁線載流量的口訣，意思就是2.5平方以下的鋁線要乘以它的9倍。電線越大它的倍數就越小，而且是往上減一順號走。如果是銅線就按照鋁線的上一級算，比如2.5平方的銅線要按照四平方的鋁線的載流量來計算。然後高溫打9折，管裡面穿兩根打8折，三根7折，4根6折。

舉個例子。

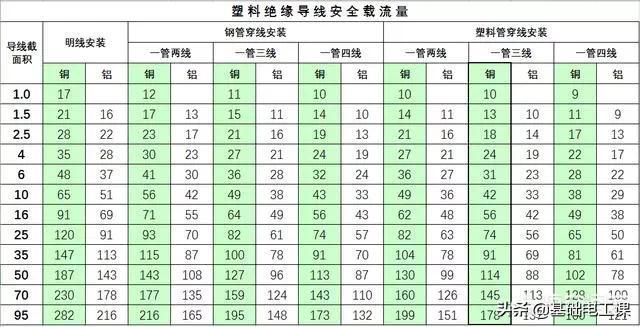

2.5平方的銅線，它的載流量就等於4平方鋁線的載流量，也就是4×8=32A。高溫9折，32×0.9=28.8A， PVC管穿3根7折，28.8×0.7=20.16A。我們對照下面的表也是符合的。

上面這個圖，有需要的可以保存，日後用到方便查閱。

進戶線是10平方的，從表中我們可以查到，10平方的銅線 PVC管一管穿三根的載流量是49A，也就是差不多50安。

多大功率的單相設備，它的電流才有50安。我們可以反向推算，50×220=11千瓦。因為我們家裡可能有冰箱，空調，這些電感性設備，所以總功率應該控制在10個千瓦以下左右比較合適。

電線如何選用，怎麼計算，基本上也就是這些方法，那麼，需要注意些什麼呢？

家庭用電配電應該遵循這樣的原則。

進戶線→電錶→各路支線總和→總開關→支線→支線開關。也就是進戶線承載的電流最大，然後是電錶的測量範圍，接著是各路線的總電流，然後到總開關的額定電流，再到支線電流，最後才是之路開關。只有遵循這樣的選擇，才不會出現過載燒壞電線而開關不跳閘的現象。

空氣開關和漏電保護器如何搭配？線路如何布局？

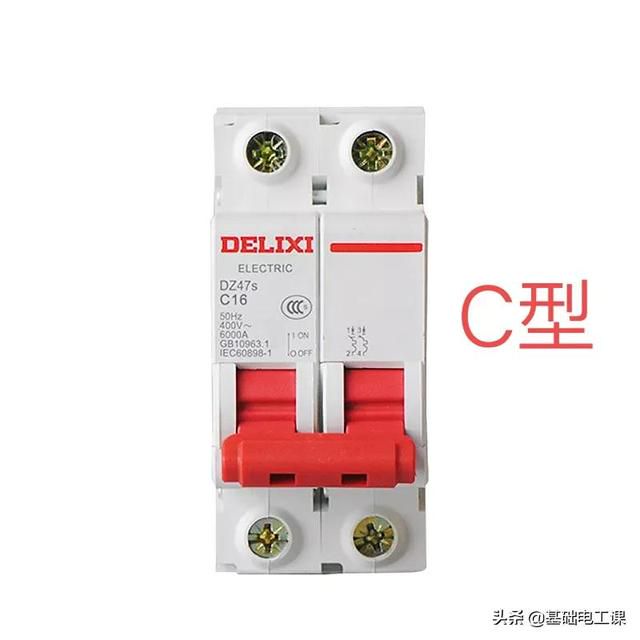

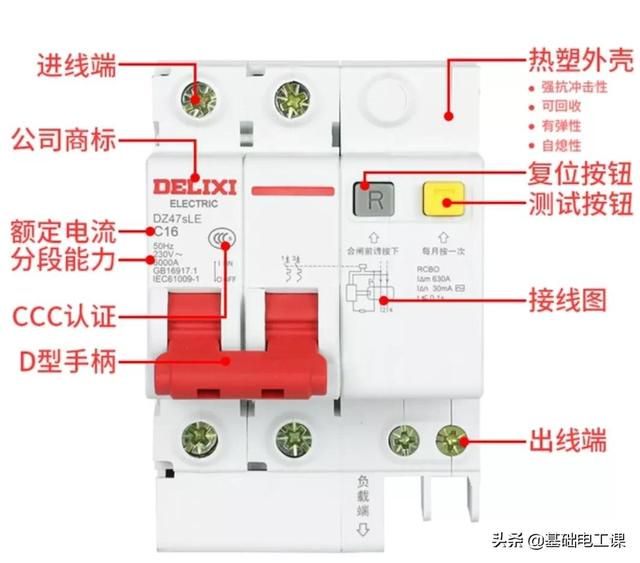

個人建議：空氣開關做總開關，漏電保護器做支線開關。

線路布局，有條件最好每個房間，每一個廳室單獨一路敷設。大功率電器，比如即熱式熱水器，有些功率超過6,000瓦，建議單獨敷設4平方的銅線。還有廚房迴路，建議用6平方銅線，因為廚房迴路不但用電器多，而且功率較大，溫度較高。6平方的銅線接插座還有接頭都不好處理，建議在廚房做一個小電箱，然後再明裝敷設分給各個用電器的插座，接入插座的線可以用2.5平方的，以後有問題也方便更換。其他地方迴路基本上2.5平方的銅線就足夠。
