一種低頻電子脈衝電針治療儀的製作方法

2023-06-15 00:08:37 2

1.本實用新型屬於醫療設備技術領域，具體是指一種低頻電子脈衝電針治療儀。


背景技術：

2.低頻電子脈衝電針治療儀是在傳統的針灸基礎上加了低頻脈衝電刺激，在針刺得氣後，通過接近人體生物電的微量電流，針刺和電流相結合，起到疏通經絡、調和陰陽、鎮痛止痙、消炎消腫、增強抗病能力的功效。但是現有技術的低頻電子脈衝電針治療儀的主機和電針是通過纏繞式或者夾緊式的結構進行連接，臨床操作時發現若採用纏繞式的連接方式比較費時，若採用普通夾緊式的連接方式又容易發生脫落現象，從而影響療效。


技術實現要素：

3.為了解決上述難題，本實用新型提供了一種能夠對電針夾緊固定，夾緊效果好，且不易脫落的低頻電子脈衝電針治療儀。
4.為了實現上述功能，本實用新型採取的技術方案如下：一種低頻電子脈衝電針治療儀，包括主機、接電插孔、插頭、導線、電針和夾持組件，所述接電插孔設於主機上，所述插頭插接於接電插孔上，所述導線設於插頭上，所述夾持組件設於導線一端上，所述電針設於夾持組件上，對電針夾緊固定，防止脫落；所述夾持組件包括液壓機、連接框架、連接杆、活動杆、連接塊、連接板、固定塊、夾持塊和承接槽，所述夾持塊連接於導線一端上，所述活動杆傾斜設於夾持塊上，所述固定塊設於夾持塊外側壁上，所述承接槽設於固定塊上，所述連接塊互動套接於活動杆上，所述連接板設於連接塊上，所述連接框架設於連接板上，所述液壓機貫穿連接框架底壁設於連接框架內，所述連接杆一端鉸接於液壓機一端上，所述連接杆另一端鉸接於夾持塊上，液壓機伸縮帶動連接杆轉動，同時帶動活動杆在連接塊內滑動，進而帶動夾持塊移動，夾持塊相互靠近將電針夾緊固定。
5.優選地，所述電針包括針端、針杆和針頭，所述針端設於承接槽內，所述針杆設於針端下，所述針頭設於針杆下，所述針端為圓柱形結構。
6.優選地，所述主機上設有電針插孔，便於對電針進行放置，所述電針插孔內設有紫外線殺菌燈，便於對電針殺菌消毒。
7.優選地，所述連接框架上設有手柄，便於對夾持組件進行拿取。
8.優選地，所述夾持塊連接於導線內設有導電塊，所述固定塊為導電材質製成。
9.本實用新型採取上述結構取得有益效果如下：本實用新型提供的一種低頻電子脈衝電針治療儀通過夾持組件的設置，液壓機伸縮帶動連接杆轉動，同時帶動活動杆在連接塊內滑動，進而帶動夾持塊移動，夾持塊相互靠近將電針夾緊固定，將電針的端部固定在承接槽內，防止電針脫落。
附圖說明

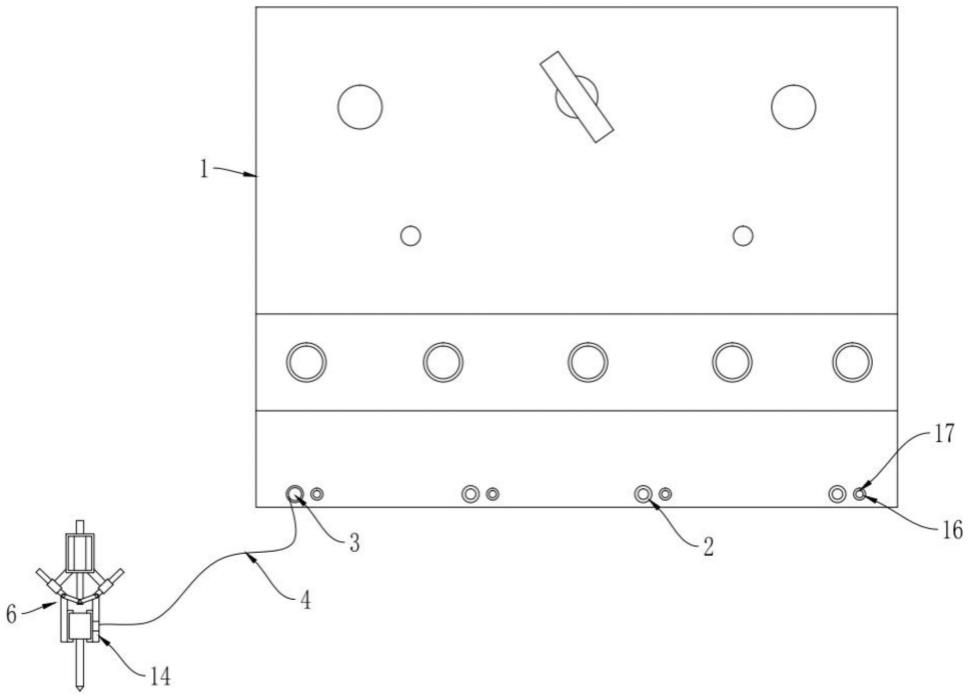

10.圖1為本實用新型提出的一種低頻電子脈衝電針治療儀的整體結構圖；
11.圖2為本實用新型提出的一種低頻電子脈衝電針治療儀的夾持組件處的結構圖。
12.其中，1、主機，2、接電插孔，3、插頭，4、導線，5、電針，6、夾持組件，7、液壓機，8、連接框架，9、連接杆，10、活動杆，11、連接塊，12、連接板，13、固定塊，14、夾持塊，15、承接槽，16、電針插孔，17、紫外線殺菌燈，18、導電塊，19、手柄，20、針端，21、針杆，22、針頭。
具體實施方式
13.下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
14.在本實用新型的描述中，需要說明的是，術語「中心」、「上」、「下」、「左」、「右」、「豎直」、「水平」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」、「第三」僅用於描述目的，而不能理解為指示或暗示相對重要性。以下結合附圖，對本實用新型做進一步詳細說明。
15.如圖1-2所示，本實用新型提出的一種低頻電子脈衝電針治療儀，包括主機1、接電插孔2、插頭3、導線4、電針5和夾持組件6，接電插孔2設於主機1上，插頭3插接於接電插孔2上，導線4設於插頭3上，夾持組件6設於導線4一端上，電針5設於夾持組件6上，主機1上設有電針插孔16，電針插孔16內設有紫外線殺菌燈17；夾持組件6包括液壓機7、連接框架8、連接杆9、活動杆10、連接塊11、連接板12、固定塊13、夾持塊14和承接槽15，夾持塊14連接於導線4一端上，活動杆10傾斜設於夾持塊14上，固定塊13設於夾持塊14外側壁上，承接槽15設於固定塊13上，連接塊11互動套接於活動杆10上，連接板12設於連接塊11上，連接框架8設於連接板12上，連接框架8上設有手柄19，液壓機7貫穿連接框架8底壁設於連接框架8內，連接杆9一端鉸接於液壓機7一端上，連接杆9另一端鉸接於夾持塊14上，夾持塊14連接於導線4內設有導電塊18，固定塊13為導電材質製成；電針5包括針端20、針杆21和針頭22，針端20設於承接槽15內，針杆21設於針端20下，針頭22設於針杆21下，針端20為圓柱形結構。
16.具體使用時，首先將電針5從電針插孔16內拿出，置於固定塊13的承接槽15處，啟動液壓機7，液壓機7伸縮帶動連接杆9轉動，同時帶動活動杆10在連接塊11內滑動，進而帶動夾持塊14移動，夾持塊14相互靠近將電針5夾緊固定，將電針5的端部固定在承接槽15內，防止電針5脫落，使用完成之後將電針5取下放在電針插孔16內，紫外線殺菌燈17對電針5殺菌消毒。
17.以上對本實用新型及其實施方式進行了描述，這種描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構並不局限於此。總而言之如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬於本實用新型的保護範圍。


技術特徵：
1.一種低頻電子脈衝電針治療儀，其特徵在於：包括主機、接電插孔、插頭、導線、電針和夾持組件，所述接電插孔設於主機上，所述插頭插接於接電插孔上，所述導線設於插頭上，所述夾持組件設於導線一端上，所述電針設於夾持組件上；所述夾持組件包括液壓機、連接框架、連接杆、活動杆、連接塊、連接板、固定塊、夾持塊和承接槽，所述夾持塊連接於導線一端上，所述活動杆傾斜設於夾持塊上，所述固定塊設於夾持塊外側壁上，所述承接槽設於固定塊上，所述連接塊互動套接於活動杆上，所述連接板設於連接塊上，所述連接框架設於連接板上，所述液壓機貫穿連接框架底壁設於連接框架內，所述連接杆一端鉸接於液壓機一端上，所述連接杆另一端鉸接於夾持塊上。2.根據權利要求1所述的一種低頻電子脈衝電針治療儀，其特徵在於：所述電針包括針端、針杆和針頭，所述針端設於承接槽內，所述針杆設於針端下，所述針頭設於針杆下，所述針端為圓柱形結構。3.根據權利要求2所述的一種低頻電子脈衝電針治療儀，其特徵在於：所述主機上設有電針插孔，所述電針插孔內設有紫外線殺菌燈。4.根據權利要求3所述的一種低頻電子脈衝電針治療儀，其特徵在於：所述連接框架上設有手柄。5.根據權利要求4所述的一種低頻電子脈衝電針治療儀，其特徵在於：所述夾持塊連接於導線內設有導電塊，所述固定塊為導電材質製成。

技術總結
本實用新型公開了一種低頻電子脈衝電針治療儀，包括主機、接電插孔、插頭、導線、電針和夾持組件，所述接電插孔設於主機上，所述插頭插接於接電插孔上，所述導線設於插頭上，所述夾持組件設於導線一端上，所述電針設於夾持組件上。本實用新型屬於醫療設備技術領域，具體是指一種能夠對電針夾緊固定，夾緊效果好，且不易脫落的低頻電子脈衝電針治療儀。不易脫落的低頻電子脈衝電針治療儀。不易脫落的低頻電子脈衝電針治療儀。


技術研發人員：寧鳳霞 李檸
受保護的技術使用者：寧鳳霞頤和堂諮詢服務（珠海市）有限公司
技術研發日：2021.12.11
技術公布日：2023/3/28
