手持式吸塵器的製作方法

2023-06-10 17:10:27

1.本實用新型涉及一種手持式吸塵器。


背景技術：

2.目前手持式吸塵器均需要與吸塵器接管和吸塵器地刷配合使用，由於手持吸塵器被用戶所握持，而吸塵器地刷則常留在水平地面上，由此吸塵器接管的延伸方向常與水平地面方向傾斜設置，這造成手持吸塵器的塵杯中心軸線與水平地面無法垂直，由此導致塵杯中的灰塵在重力作用下被倒向一側，超過塵杯的最大容積線，從而造成易堵灰現象，降低除塵性能和除塵效率。


技術實現要素：

3.本實用新型目的是：提供一種手持式吸塵器，保證塵杯中心軸線垂直水平面，減少堵灰現象，提高除塵性能，改善除塵效率，且符合人體工程力學，便於用戶使用。
4.本實用新型的第一技術方案是：一種手持式吸塵器，其包括具有吸入口和把手的機體、與機體相連接的塵杯、設置在塵杯內的初級過濾件、位於初級過濾件下遊的次級過濾件、以及位於次級過濾件下遊的電機，其中所述吸入口的延伸方向穿過電機。
5.在上述技術方案的基礎上，進一步包括如下附屬技術方案：
6.所述吸入口的一端與吸塵器接管相連，且所述吸入口的延伸方向與所述電機的中心軸線方向相交成一鈍角，該鈍角大於90度小於135度。
7.還包括向電機提供動力且位於把手底端的動力源，而所述電機則位於把手的頂端。
8.所述吸入口的延伸方向與所述塵杯的中心軸線方向相交成一非直角或非零度角。
9.所述次級過濾件為可拆卸式安裝至機體且安裝方向與所述塵杯的中心軸線方向相一致。
10.所述動力源為鋰電池或鎳氫電池且電池排布方向與所述吸入口的延伸方向相互平行，且其底部設置有呈三角形的支撐部。
11.本實用新型的第二技術方案是：一種手持式吸塵器，其包括具有吸入口和把手的機體、與機體相連接的塵杯、設置在塵杯內的初級過濾件、位於初級過濾件下遊的次級過濾件、以及位於次級過濾件下遊的電機，其中所述吸入口的延伸方向與所述塵杯的中心軸線方向相交成一銳角或鈍角。
12.本實用新型優點是：保證旋風塵杯中心軸線垂直水平面，減少堵灰現象，提高除塵性能，改善旋風除塵效率，且符合人體工程力學，便於用戶使用。
附圖說明
13.下面結合附圖及實施例對本實用新型作進一步描述：

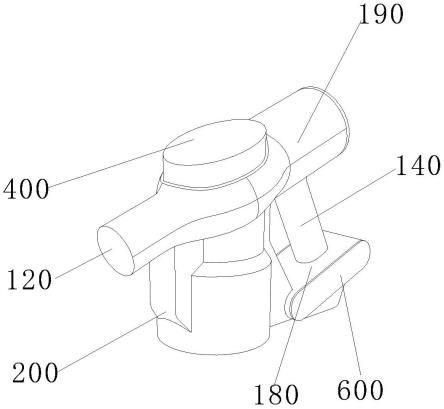

14.圖1是本實用新型的立體圖；
15.圖2是本實用新型的分解圖；
16.圖3是本實用新型的內部結構圖。
具體實施方式
17.實施例：如圖1-3所示，本實用新型揭示一種手持式吸塵器的第一實施例，其包括具有吸入口120和把手140的機體100、與機體100相連接的塵杯200、設置在塵杯200內的初級過濾件300、位於初級過濾件300下遊的次級過濾件400、位於次級過濾件400下遊的電機500、以及向電機500提供動力且位於把手140底端的動力源600，其中吸入口120的延伸方向穿過電機500。
18.機體100還包括位於吸入口120和把手140之間的塵杯收容部160、連接塵杯收容部160和把手140兩底端的動力源收容部180、以及位於內部收容電機500且位於把手140頂端的電機收容部190。把手140、塵杯收容部160、動力源收容部180、電機收容部190為一體注塑成型。吸入口120的延伸方向與塵杯收容部160相交成一銳角。吸入口120的一端與吸塵器接管相連，且吸入口120的延伸方向與電機500的中心軸線方向相交成一鈍角，該鈍角大於90度小於135度。吸入口120的延伸方向與塵杯200的中心軸線方向相交成一非直角或非零度角。
19.塵杯200採用透明或半透明塑料材料，其內部包括位於上端的旋風室220、位於下端的灰塵室、以及位於灰塵室且靠近旋風室220並允許氣流通過的隔離罩240。旋風室220與灰塵室相互隔離。隔離罩240中心設置有允許氣流通過並進入到旋風室220內的中心孔。
20.初級過濾件300設置在旋風室220內並包括中心管360、以及設置在中心管360外側且位於中心管360下遊的若干個網孔。
21.次級過濾件400為可拆卸式安裝至機體100且安裝方向與塵杯200的中心軸線方向相一致。次級過濾件400優選為海帕或高密度級別的海綿並位於網孔的下遊且位於電機500的上遊。
22.動力源600為鋰電池或鎳氫電池且電池排布方向與吸入口120的延伸方向相互平行，且其底部設置有呈三角形的支撐部620。
23.工作時，含塵氣流從吸入口120進入至塵杯200內，向下進入灰塵室，然後大的灰塵積留在灰塵室內，而含細塵氣流則向上進入至隔離罩240內並通過中心管360向下進入旋風室220，大部分細塵被留在旋風室220內，含小部分細塵氣流則通過網孔向上運動至次級過濾件400再次過濾，乾淨氣流最後經過電機500向外界排出。
24.本實用新型揭示一種手持式吸塵器的第二實施例，其包括具有吸入口120和把手140的機體100、與機體100相連接的塵杯200、設置在塵杯200內的初級過濾件300、位於初級過濾件300下遊的次級過濾件400、以及位於次級過濾件400下遊的電機500，其中吸入口120的延伸方向與塵杯200的中心軸線方向相交成一銳角或鈍角。
25.本實用新型優點是：保證旋風塵杯中心軸線垂直水平面，減少堵灰現象，提高除塵性能，改善旋風除塵效率，且符合人體工程力學，便於用戶使用。
26.當然上述實施例只為說明本實用新型的技術構思及特點，其目的在於讓熟悉此項技術的人能夠了解本實用新型的內容並據以實施，並不能以此限制本實用新型的保護範圍。凡根據本實用新型主要技術方案的精神實質所做的等效變換或修飾，都應涵蓋在本實
用新型的保護範圍之內。


技術特徵：
1.一種手持式吸塵器，其特徵在於其包括：具有吸入口（120）和把手（140）的機體（100）、與機體（100）相連接的塵杯（200）、設置在塵杯（200）內的初級過濾件（300）、位於初級過濾件（300）下遊的次級過濾件（400）、以及位於次級過濾件（400）下遊的電機（500），其中所述吸入口（120）的延伸方向穿過電機（500）。2.如權利要求1所述的手持式吸塵器，其特徵在於：所述吸入口（120）的一端與吸塵器接管相連，且所述吸入口（120）的延伸方向與所述電機（500）的中心軸線方向相交成一鈍角，該鈍角大於90度小於135度。3.如權利要求2所述的手持式吸塵器，其特徵在於還包括向電機（500）提供動力且位於把手（140）底端的動力源（600），而所述電機（500）則位於把手（140）的頂端。4.如權利要求1或2或3所述的手持式吸塵器，其特徵在於：所述吸入口（120）的延伸方向與所述塵杯（200）的中心軸線方向相交成一非直角或非零度角。5.如權利要求4所述的手持式吸塵器，其特徵在於：所述次級過濾件（400）為可拆卸式安裝至機體（100）且安裝方向與所述塵杯（200）的中心軸線方向相一致。6.如權利要求3所述的手持式吸塵器，其特徵在於：所述動力源（600）為鋰電池或鎳氫電池且電池排布方向與所述吸入口（120）的延伸方向相互平行，且其底部設置有呈三角形的支撐部（620）。7.一種手持式吸塵器，其特徵在於其包括：具有吸入口（120）和把手（140）的機體（100）、與機體（100）相連接的塵杯（200）、設置在塵杯（200）內的初級過濾件（300）、位於初級過濾件（300）下遊的次級過濾件（400）、以及位於次級過濾件（400）下遊的電機（500），其中所述吸入口（120）的延伸方向與所述塵杯（200）的中心軸線方向相交成一銳角或鈍角。

技術總結
本實用新型公開了一種手持式吸塵器，其包括具有吸入口和把手的機體、與機體相連接的塵杯、設置在塵杯內的初級過濾件、位於初級過濾件下遊的次級過濾件、以及位於次級過濾件下遊的電機，其中所述吸入口的延伸方向穿過電機。本實用新型優點是：保證旋風塵杯中心軸線垂直水平面，減少堵灰現象，提高除塵性能，改善旋風除塵效率，且符合人體工程力學，便於用戶使用。便於用戶使用。便於用戶使用。
