鋼結構各個構件和做法（鋼結構施工各個構件和做法詳細圖解）

2023-05-26 13:11:33

1、建築體系

1-1、門式剛架體系

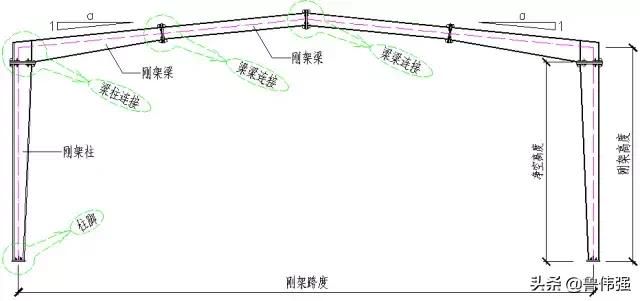

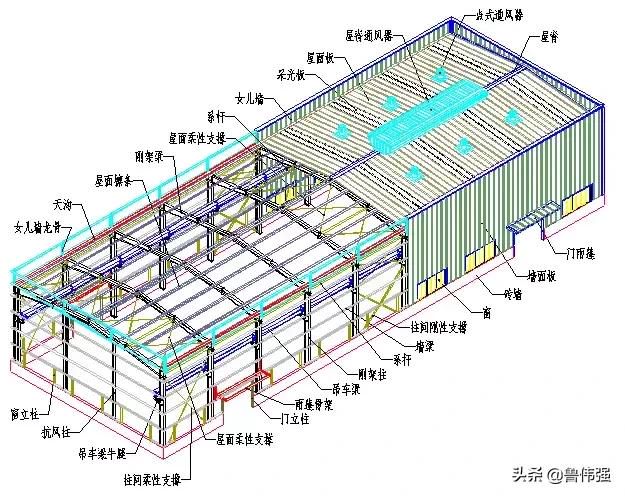

1-1-1、基本構件圖

1-1-2、說明

力學原理

門式剛架結構以柱、梁組成的橫向剛架為主受力結構，剛架為平面受力體系。為保證縱向穩定，設置柱間支撐和屋面支撐。

剛架

剛架柱和梁均採用截面H型鋼製作，各種荷載通過柱和梁傳給基礎。

支撐、系杆

剛性支撐採用熱軋型鋼製作，一般為角鋼。柔性支撐為圓鋼。系杆為受壓圓鋼管，與支撐組成受力封閉體系。

屋面檁條、牆梁

一般為C型鋼、Z型鋼。承受屋面板和牆面板上傳遞來的力，並將該力傳遞給柱和梁。

1-1-3、門式剛架的基本形式

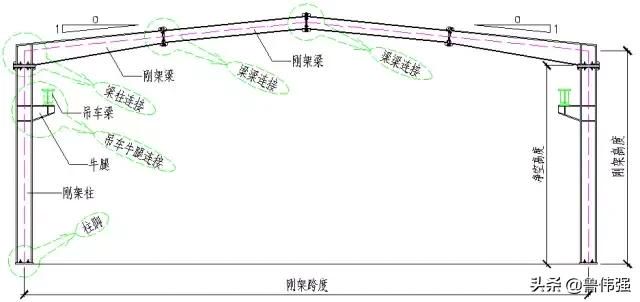

a.典型門式剛架

b.帶吊車的門式剛架

c.帶局部二層的門式剛架

1-1-4、基本節點

a.柱腳節點

b.梁、柱節點

■局部二層節點參照多層框架體系。

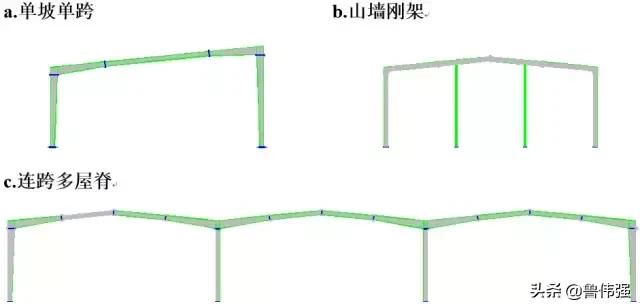

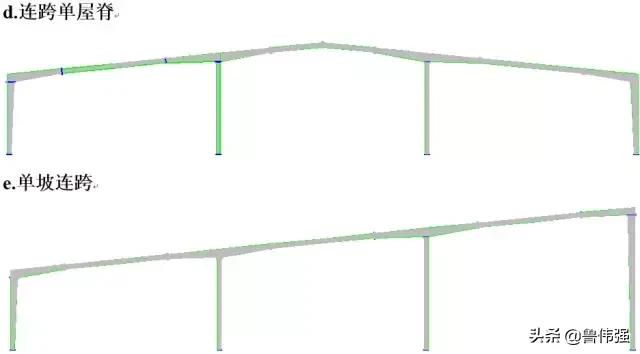

1-1-5、剛架衍生形式

■ 吊車和局部二層可在衍生形式剛架中布置。

■山牆剛架其本質也是多連跨剛架，不過中間柱與剛架柱比截面旋轉了90度。

1-2、多層框架體系

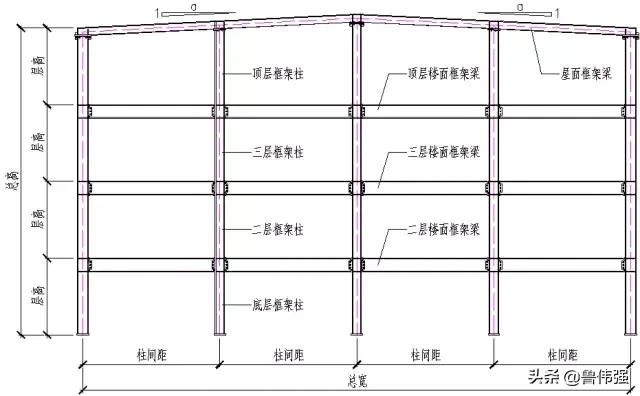

1-2-1、框架圖示

1-2-2、說明

力學模型

a.純剛接框架：縱橫兩個方向均採用剛接的框架。

b.剛接-支撐框架：橫向採用剛接，縱向採用鉸接，並在縱向設置支撐，以傳遞水平力。

c.支撐式框架：縱橫向均採用鉸接，兩向均設置支撐傳遞水平力。

d.有時為保證足夠的剛度，在剛接框架中亦設置支撐。

框架柱

框架柱可採用H型截面、箱形截面、十字形截面、圓管形截面等。所有上部結構的力都通過框架柱傳遞給基礎。

框架梁

框架梁一般採用H型截面。樓蓋和屋蓋上的力通過框架梁傳遞給框架柱。

支撐

支撐採用一般採用熱軋型鋼製作，其功能是傳遞層間水平力和保證結構的剛度。

1-2-3、基本節點

a.柱腳節點

■柱腳節點同門式剛架體系。

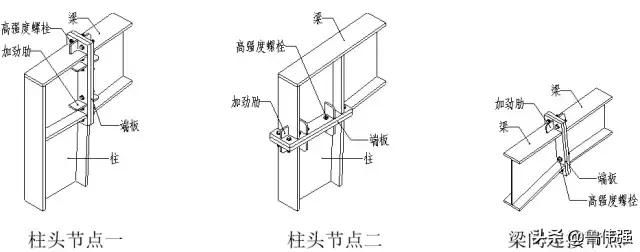

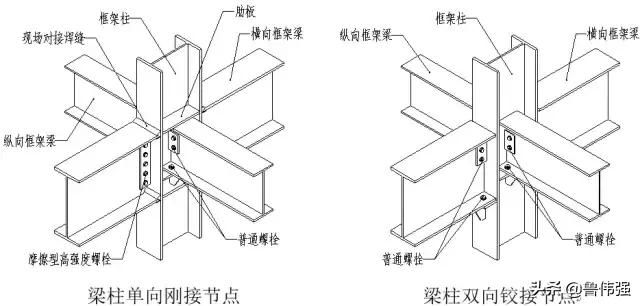

b.柱、梁節點

2、支撐、系杆

2-1、圖示

柱間柔性支撐 柱間剛性支撐

2-2、說明

■支撐分為柔性支撐和剛性支撐兩種。柔性支撐由圓鋼製作，安裝時必須張緊，主要用於門式剛架結構。剛性支撐由型鋼製作，用於多層框架、吊車梁下段支撐等剛度要求高的結構中。

■系杆和支撐聯合作用，形成封閉的受力體系。在支撐端頭有剛性構件和傳遞壓力的情況下，不需設置系杆。

■屋面水平支撐做法同柱間支撐。

■根據需要，支撐還有人字形、八字形、K形、V型、門形、L形、Y形、單斜杆等形式。

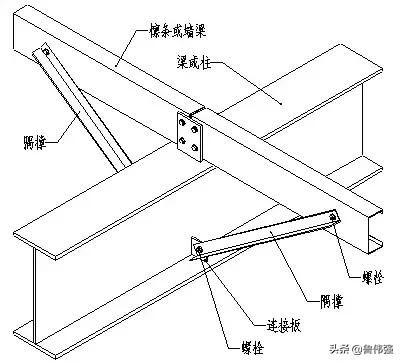

3、隅撐

3-1、圖示

3-2、說明

■隅撐的設置在於梁或柱受壓翼緣的平面外計算長度。隅撐可用角鋼製作或扁鋼壓製成型。

■在多層框架體系中，梁柱剛接的位置常設置水平隅撐。

4、吊車梁

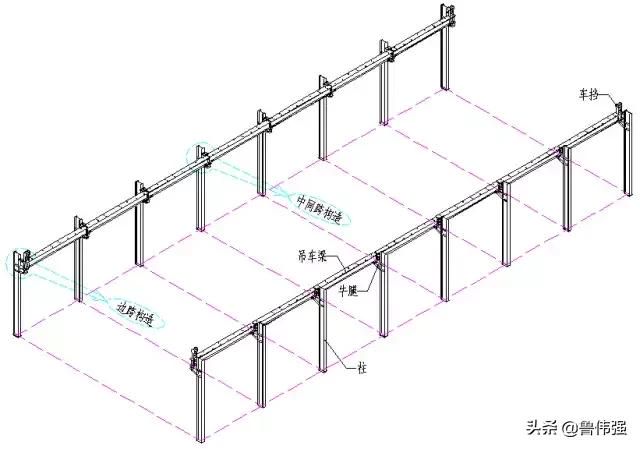

4-1、圖示

吊車梁中間跨構造

標準吊車梁圖

4-1、說明

■吊車梁為吊車荷載的承載構件，由鋼板焊接成型。

■變形縫位置處理參照邊跨構造。

■吊車噸位大時設置制動桁架或制動梁來抵抗橫向水平荷載。

5、雨蓬

蓬用壓型鋼板採用HV-197TD-788板和HV-205TD-820板。

6、檁條、牆梁

6-1、C型冷彎薄壁型鋼

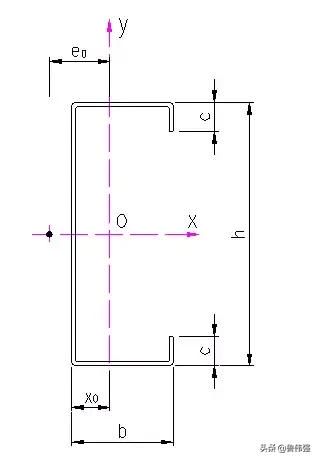

6-1-1、型鋼截面特性

6-1-2、安裝節點圖

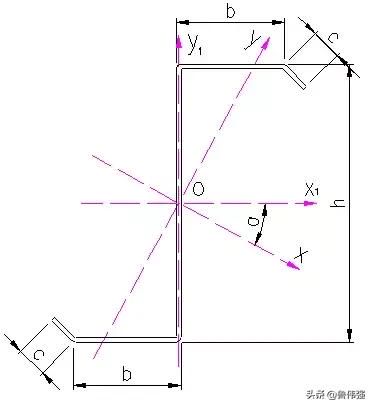

6-2、Z型冷彎薄壁型鋼

6-2-1、型鋼截面特性

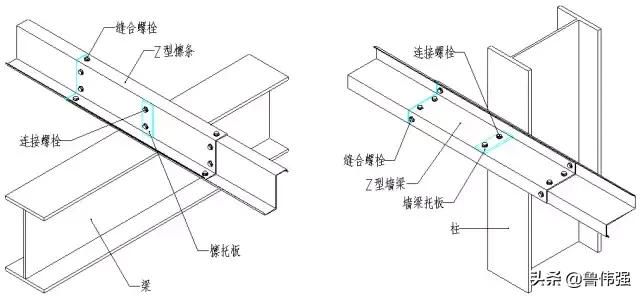

6-2-2、安裝節點圖

7、屋面、牆面壓型鋼板

7-1、HV-203KL-406板

7-1-1、板型圖

7-1-2、連接節點圖

7-2、HV-380SF-760

7-2-1、板型圖

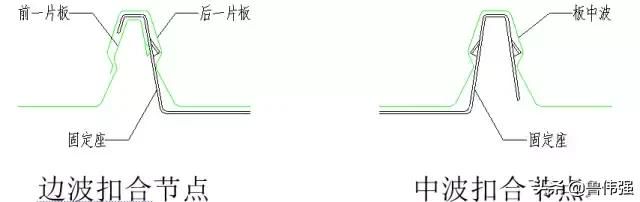

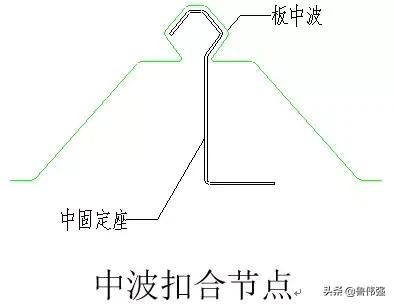

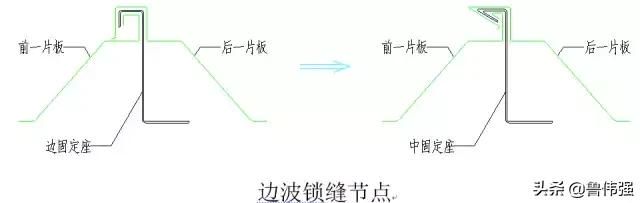

7-2-2、連接節點圖

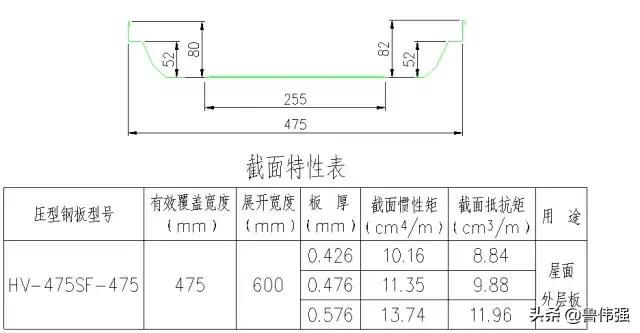

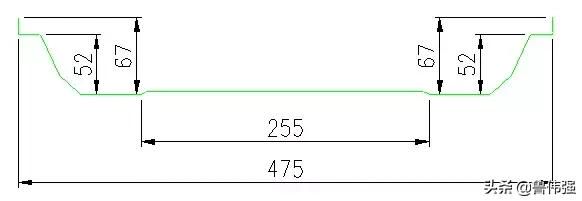

7-3、HV-475SF-475板

7-3-1、板型圖

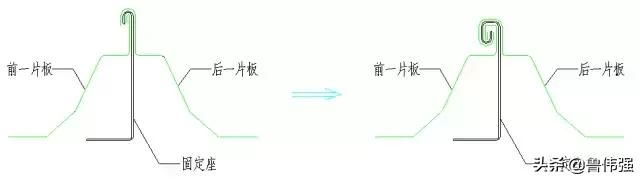

7-3-2、連接節點圖

7-4、HV-197TD-788板

7-4-1、板型圖

7-4-2、連接節點

說明：

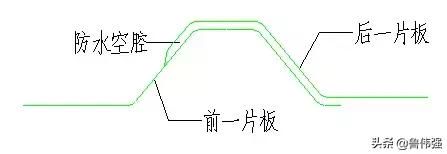

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型可用於屋面板和牆面板，採用自攻螺釘和屋面檁條或牆梁連接。

■用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作牆面板時，螺釘在靠近波峰的波谷平直段與牆梁固定。

7-4、HV-205TD-820板

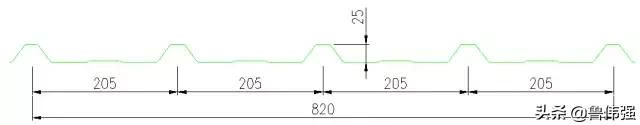

7-5-1、板型圖

7-5-2、連接節點圖

說明：

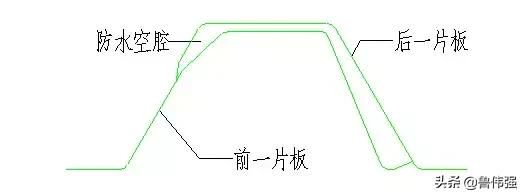

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型可用於屋面板和牆面板，採用自攻螺釘和屋面檁條或牆梁連接。

■用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作牆面板時，螺釘在靠近波峰的波谷平直段與牆梁固定。

7-6、HV-225TD-900板

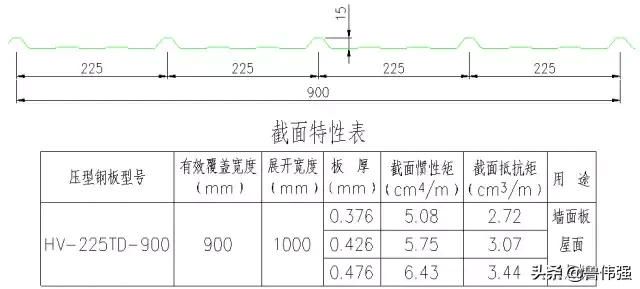

7-6-1、板型圖

7-6-2、連接節點圖

說明：

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型用於牆面板，採用自攻螺釘和屋面檁條或牆梁連接；螺釘在靠近波峰的波谷平直段與牆梁固定。

7-7、HV-360YC-360板

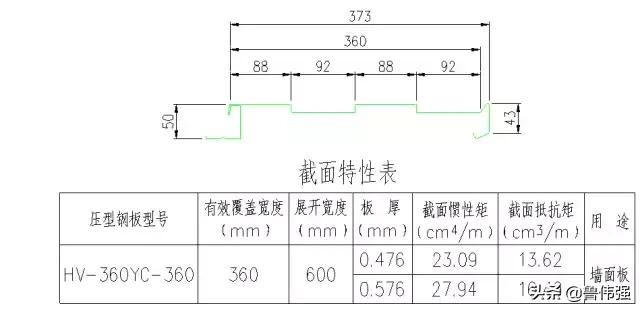

7-7-1、板型圖

7-7-2、連接節點圖

說明：

■自攻螺釘穿過板直接與牆梁連接。

7-8、HV-300YC-300板

7-8-1、板型圖

7-8-2、連接節點圖

說明：

■自攻螺釘穿過板直接與牆梁連接。

7-9、HV-1000HP-1000板

7-9-1、板型圖

7-9-2、連接節點圖

8、屋面採光板

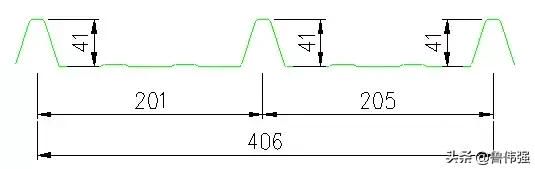

8-1、CV-203-406板

說明：

■該採光板板型配合HV-203KL-406板使用。

8-2、CV-380-760板

說明：

■該採光板板型配合HV-380SF-760板使用。

8-3、CV-475-475板

說明：

■該採光板板型配合HV-475SF-475板使用。

8-4、CV-197-788板

說明：

■該採光板板型配合HV-197TD-788板使用。

8-5、CV-205-820板

說明：

■該採光板板型配合HV-205TD-820板使用。

8-6、CV-225-900板

說明：

■該採光板板型配合HV-225TD-900板使用。

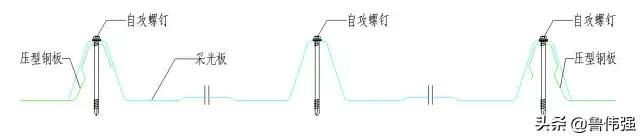

8-7、連接節點圖

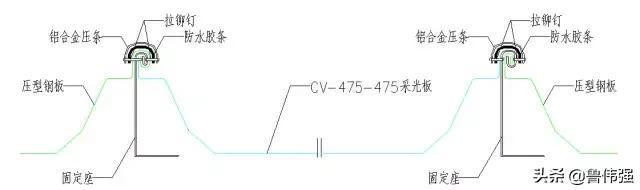

8-7-1、CV-475-475板連接節點

8-7-2、其它板型連接節點

說明：

■上圖為CV-203-406板連接節點圖；自攻螺釘穿透採光板（和壓型鋼板）與檁條連接。

■除CV-475-475外，其它採光板參照上圖處理。

9、樓承板

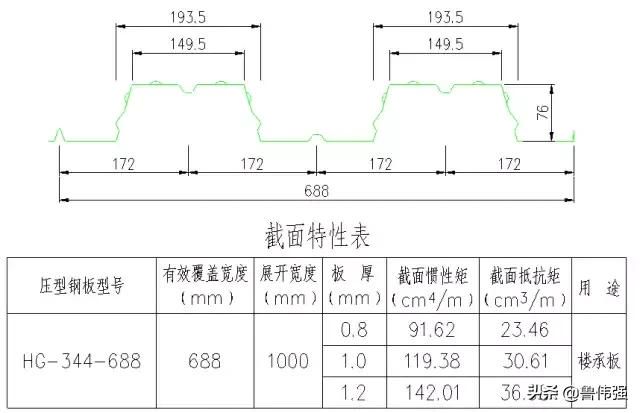

9-1、HG-344-688板

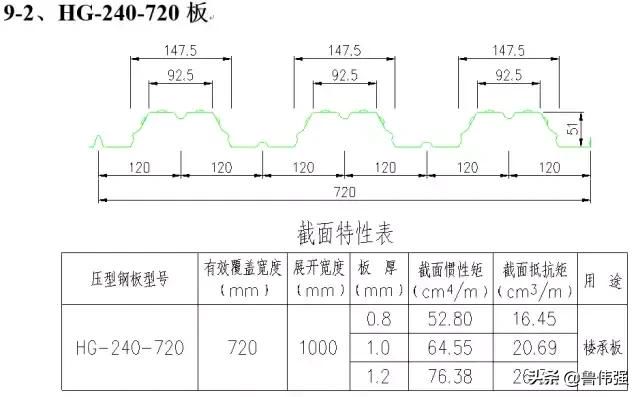

9-2、HG-240-720板

9-3、連接圖

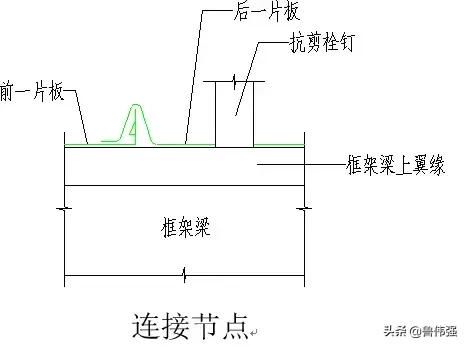

連接節點

說明：

■HG-240-720板連接參照HG-344-688樓承板連接圖。

■抗剪栓釘與框架梁間採用專用工具焊接。

10、天溝

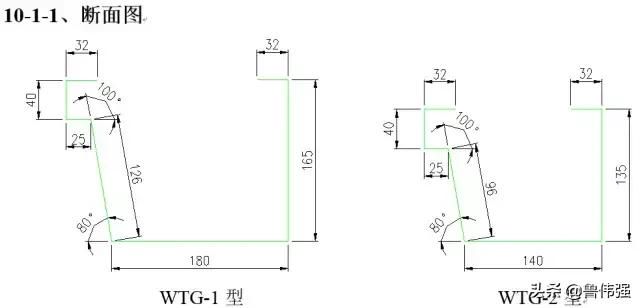

10-1、彩板外天溝

WTG-1型 WTG-2型

10-2、鋼板內天溝

10-2-1、斷面圖

說明：

■天溝為鋼板折製成型；根據鋼板選用的材質和塗層情況，可分為普通鋼板天溝、鍍鋅鋼板天溝、不鏽鋼板天溝三類。

11、通風器

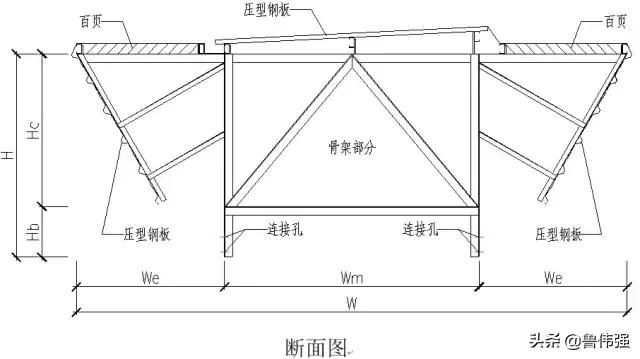

11-1、屋脊自然通風器

說明：

■通風器根據喉寬Wm分為1m、1.5m、2m、2.5m四種規格，長度依據要求換氣量和房屋長度確定。

■頂部壓型鋼板根據需要可採用採光板代替。

■骨架每1.5m設置一個，通過下部連接孔與屋面檁條或專設橫梁連接。

11-2、點式通風器

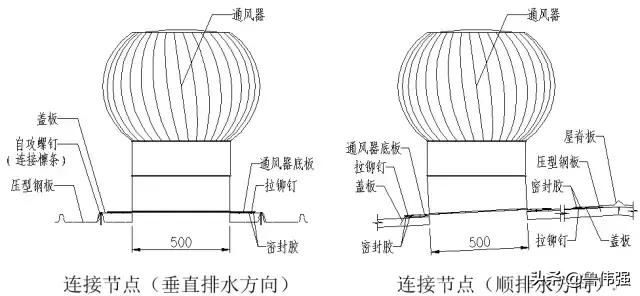

11-2-1、Φ500無動力通風器

■可提供其它型號的通風器，但需要足夠的供貨時間。

說明：

■通風器與屋面壓型鋼板之間的防水處理還可以採用得泰蓋片處理。

11-2-2、有動力通風器

說明：

■有動力風機由電機帶動渦輪旋轉來完成通風。

說明：

■有動力風機由於重量較大，下部必須設置支承龍骨來承擔風機荷載。

12、門

12-1、彩板推拉門

說明：

■彩板推拉門根據需要可做成單層彩板、雙層彩板、夾芯板三種形式。

12-2、彩板雙開門

說明：

■彩板雙開門根據需要可做成單層彩板、雙層彩板、夾芯板三種形式。

12-3、中空金屬門

說明：

■中空金屬門用於民用建築和工業建築的辦公室等房間。

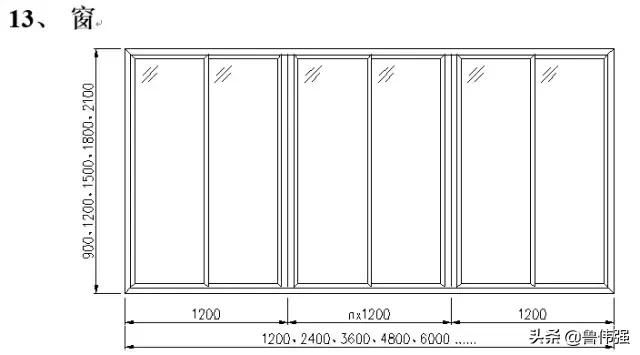

13、窗

說明：

■立面上，可選擇獨立窗或通長條窗。

■窗扇可以是固定窗扇和推拉窗扇。

■型材可選擇鋁型材或塑

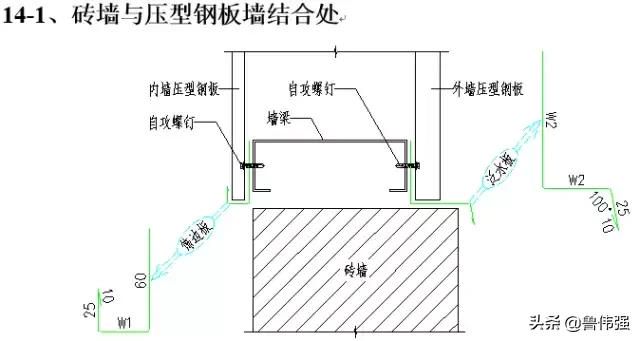

14、泛水板、飾邊板

說明：

■W1因內牆壓型鋼板不同而取值不同；W2根據磚牆、牆梁的差異而取不同的數值。

14-2、磚牆與壓型鋼板牆結合處

說明：

■W1、W2尺寸根據壓型鋼板板型而變化。

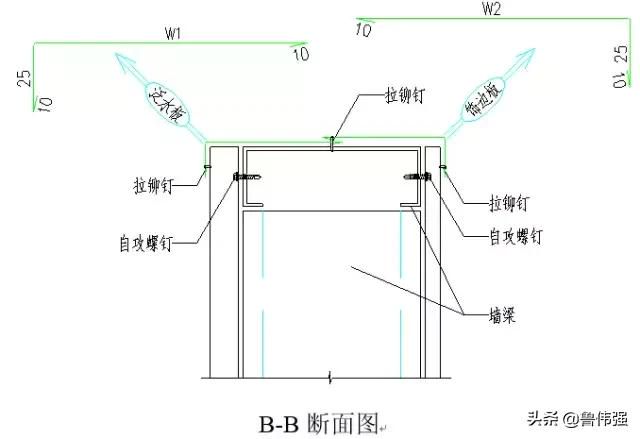

14-3、牆頂處

說明：

■W值根據牆梁、壓型鋼板的不同而變化。

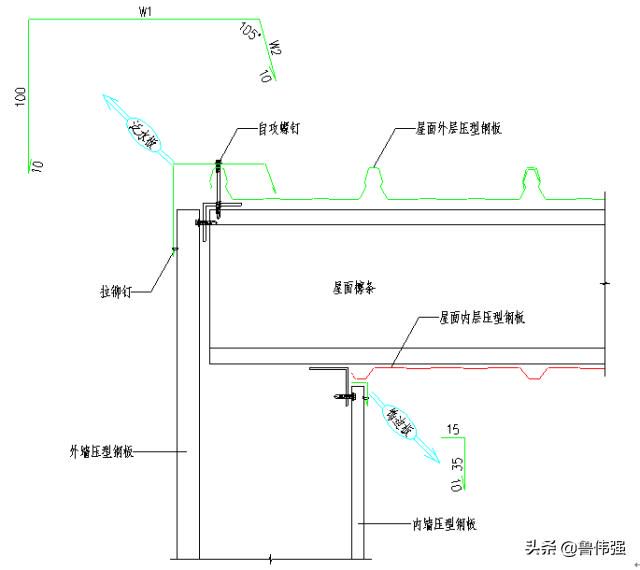

14-4、山牆與屋面交接處

14-4-1、牆面凸出屋面

說明：

■W1、W2尺寸根據屋面外層壓型鋼板不同而變化。

14-4-2、牆面平於屋面

說明：

■W1、W2尺寸根據屋面外層壓型鋼板不同而變化。

14-5、屋脊處

說明：

■W1、W2尺寸根據屋面壓型鋼板不同而變化。

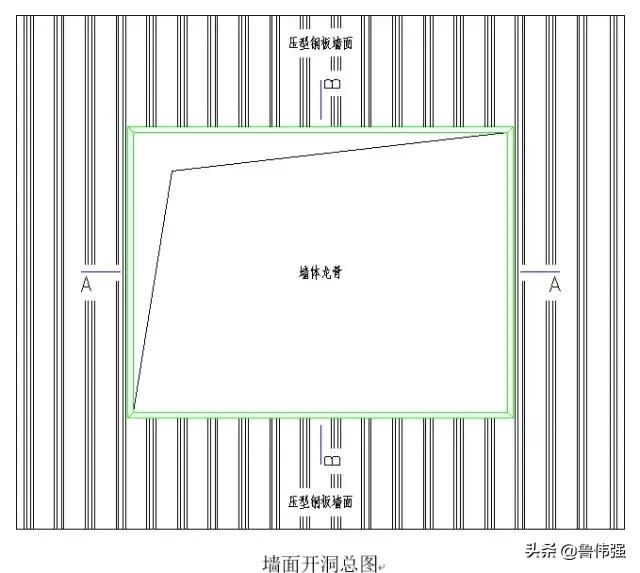

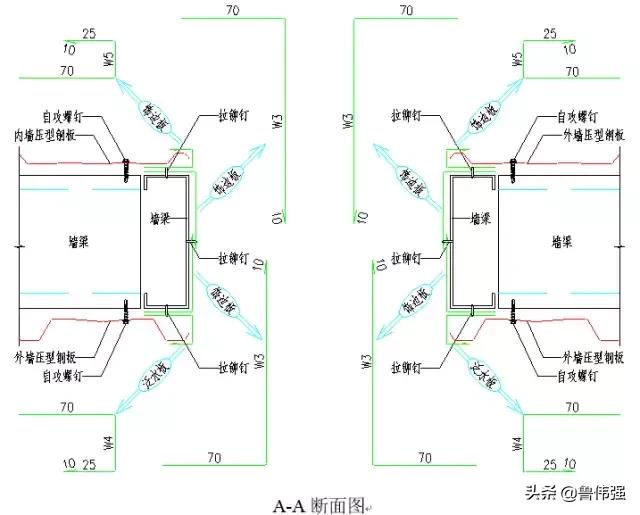

14-6、牆面開洞

說明：

■W1、W2、W3、W4、W5尺寸根據牆面壓型鋼板和牆梁的不同而變化。
