一種便於固定的頜骨囊腫開窗負壓引流管
2023-05-31 03:02:32 1
1.本實用新型涉及口腔囊腫治療器械領域，具體涉及一種便於固定的頜骨囊腫開窗負壓引流管。
背景技術：
2.目前，開窗減壓術是在囊腫上造一個口，讓囊腫內的液體流出來，囊腔內壓力降低。通過開窗減壓術，打開了囊壁，讓囊腫內外的壓力平衡，同時每日用生理鹽水對囊腔衝洗，頜骨組織慢慢的新生，囊腫也逐漸縮小，恢復頜骨外形，最大程度地保護頜骨的形態及功能。
3.傳統的頜骨囊腫開窗器(塞子)，是由口腔修復科醫生製作，需藉助開窗部位周圍的牙齒固位於口腔(類似於假牙固位)，在利用此塞子對頜骨囊腔進行封閉以防止實物進入，但此頜骨囊腫開窗器一般對頜骨囊腫開窗部位及周圍牙齒有嚴格要求；尤其囊腫開窗部位沒有合適的牙齒時，當囊腫開口後，為防止食物進入，只能塞入紗布，紗布密封效果差，且紗布容易塌陷或者掛設在某處，十分不便。為此，申請號為201820605575.x的實用新型公開了頜骨囊腫開窗衝洗裝置及衝洗系統，包括內塞、外套管及旋轉連接件；其中，外套管套設在內塞的外部，外套管與內塞可拆卸連接；外套管上設置有延伸部，延伸部用於連接口腔黏膜；內塞上開設有安裝孔，旋轉連接件能夠插設在安裝孔內，且旋轉連接件能夠帶動內塞移進或者移出外套管。然而，該裝置存在以下問題：1、該裝置的延伸部需要通過縫合的方式固定於口腔黏膜上，該固定方式增加了患者的痛苦並極易導致口腔黏膜發生潰瘍；2、該裝置無法對囊腫內的膿液進行持久性的負壓吸引。
技術實現要素：
4.本實用新型為了解決上述技術問題，設計了一種便於固定的頜骨囊腫開窗負壓引流管，該負壓引流管通過嵌套管和外套管之間相互擠壓作用使得外套管膨脹固定於衝洗引流通道中，無需縫合於口腔黏膜上，固定更加方便；該負壓引流管的前端連接有持續負壓球囊，能夠持續提供負壓，並將膿液負壓吸引至持續負壓球囊中，防止膿液返流，摘除持續負壓球囊後，可通過負壓引流管對囊腫進行衝洗，負壓引流和衝洗切換方便。
5.為了達到上述技術效果，本實用新型通過以下技術方案實現的：
6.一種便於固定的頜骨囊腫開窗負壓引流管，包括外套管和引流衝洗內管，引流衝洗內管插接於外套管中且與外套管螺紋連接，所述的外套管的前端連接有若干管片，外套管的設有限位部；所述的引流衝洗內管的前端連接有錐形膨脹管，錐形膨脹管的端部連接有密封球頭，密封球頭上開有若干過流孔，所述的引流衝洗內管的後端可拆卸式連接有持續負壓球囊，持續負壓球囊的兩側均設有單向閥。
7.進一步的，所述的持續負壓球囊插接於引流衝洗內管中，所述的持續負壓球囊的一側設有插接頭，持續負壓球囊的另一側設有溢流接頭，插接頭和溢流接頭中固定有單向閥。
8.進一步的，所述的單向閥包括閥體、頂緊彈簧和封堵球，閥體中開有過流通道，封堵球在頂緊彈簧的抵持下封堵於過流通道的通道口處。
9.本實用新型的有益效果是：該負壓引流管通過嵌套管和外套管之間相互擠壓作用使得外套管膨脹固定於衝洗引流通道中，無需縫合於口腔黏膜上，固定更加方便；該負壓引流管的前端連接有持續負壓球囊，能夠持續提供負壓，並將膿液負壓吸引至持續負壓球囊中，防止膿液返流，摘除持續負壓球囊後，可通過負壓引流管對囊腫進行衝洗，負壓引流和衝洗切換方便。
附圖說明
10.為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

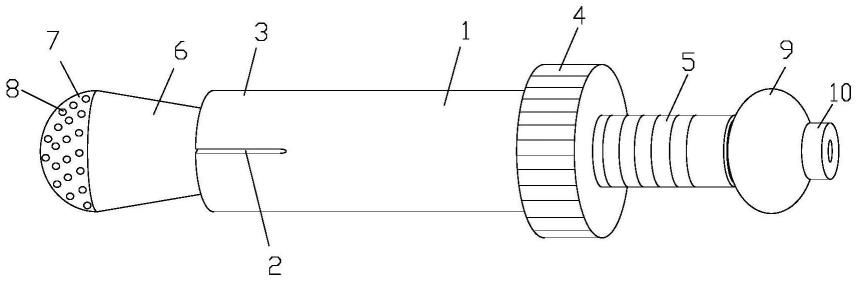

11.圖1是便於固定的頜骨囊腫開窗負壓引流管的整體結構示意圖；
12.圖2是便於固定的頜骨囊腫開窗負壓引流管的剖面結構示意圖；
13.圖3是所述的持續負壓球囊的剖面結構示意圖。
14.附圖中，各標號所代表的部件列表如下：
15.1-外套管，2-開口，3-管片，4-限位部，5-引流衝洗內管，6-錐形膨脹管，7-密封球頭，8-過流孔，9-持續負壓球囊，10-溢流接頭，11-單向閥，12-閥體，13-過流通道，14-頂緊彈簧，15-封堵球。
具體實施方式
16.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬於本實用新型保護的範圍。
17.如圖1所示，一種便於固定的頜骨囊腫開窗負壓引流管，包括外套管1和引流衝洗內管5，引流衝洗內管5插接於外套管1中且與外套管1螺紋連接，所述的外套管1的前端連接有若干管片3，外套管的設有限位部4；所述的引流衝洗內管5的前端連接有錐形膨脹管6，錐形膨脹管6的端部連接有密封球頭7，密封球頭上開有若干過流孔8，所述的引流衝洗內管的後端可拆卸式連接有持續負壓球囊9，持續負壓球囊9的兩側均設有單向閥。
18.如圖2所示，所述的持續負壓球囊9插接於引流衝洗內管5中，所述的持續負壓球囊9的一側設有插接頭，持續負壓球囊的另一側設有溢流接頭11，插接頭和溢流接頭中固定有單向閥11。
19.如圖3所示，所述的單向閥11包括閥體12、頂緊彈簧14和封堵球15，閥體中開有過流通道13，封堵球在頂緊彈簧的抵持下封堵於過流通道的通道口處。
20.本裝置的一個具體的應用為：口腔囊腫患者經常規術前準備後局部麻醉，開窗部位選在口腔前庭囊腫最膨隆、最薄弱的部位，切開1cm*1.5cm大小粘骨膜瓣後，剝除粘骨膜，用骨鑿或咬骨鉗去除暴露的薄骨片，顯露囊壁，檢查囊腔，利用彎血管鉗深入囊腔中穿通可
能存在的間隔，用生理鹽水測定衝洗囊腔，隨後將外套管1和引流衝洗內管5置入囊腔通道中，抵持外套管1的限位部，向後轉動引流衝洗內管5，錐形膨脹管6進入管片3中並撐開管片3，膨脹後的管片3將緊緊地抵持於囊腔通道中，從而完成外套管1和引流衝洗內管5的固定；擠壓持續負壓球囊9，溢流接頭10中的單向閥11中的封堵球15被頂開，空氣經溢流接頭10中排出，而插接頭中的單向閥則頂緊於過流通道口上，防止空氣進入囊腔中；鬆開持續負壓球囊9，持續負壓球囊9呈負壓狀態，此時插接頭中的封堵球在負壓的吸引下打開，而溢流接頭10中的單向閥關閉，此時囊腔中的膿液經密封球頭7中的過流孔中持續進入持續負壓球囊9中，完成膿液的持續負壓吸引；當需要對囊腔進行衝洗時，將持續負壓球囊9從引流衝洗內管5上拔下，將裝有生理鹽水的注射器接在管口上進行衝洗，衝洗完畢後再插上持續負壓球囊9直至囊腫不在複方為止；反向轉動引流衝洗內管5，錐形膨脹管6從外套管1的管片中退出，此時管片3恢復原狀，便於將外套管1和引流衝洗內管5從囊腔通道中取出。
21.在本說明書的描述中，參考術語「一個實施例」、「示例」、「具體示例」等的描述意指結合該實施例或示例描述的具體特徵、結構、材料或者特點包含於本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特徵、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。
22.以上公開的本實用新型優選實施例只是用於幫助闡述本實用新型。優選實施例並沒有詳盡敘述所有的細節，也不限制該實用新型僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取並具體描述這些實施例，是為了更好地解釋本實用新型的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本實用新型。本實用新型僅受權利要求書及其全部範圍和等效物的限制。
