光纖熔接機最佳參數（光纖熔接機的光纖對準方式）

2023-05-30 22:57:22

用光纖熔接機進行光纖熔接是光纖現場端接的主流方法之一，因此現在市場上的光纖熔接機種類繁多，讓人眼花繚亂。如何選擇一款性價比高的光纖熔接機成為許多技術工人比較頭疼的問題。我們知道，光纖熔接機的對準精度對光纖熔接的質量至關重要，本文將介紹光纖熔接機的兩種光纖對準方式，希望對您選擇合適的光纖熔接機有所幫助。

光纖熔接機主要用於光通信中光纜的施工和維護，所以又叫光纜熔接機，它的一般工作原理是利用高壓電弧將兩個光纖斷面熔化的同時利用高精度運動機制平緩推進兩根光纖，使其融合成一根，以實現光纖模場的耦合。從這裡我們可以看出，兩根光纖的對準程度是決定光纖熔接質量的重要因素，光纖的對準程度越高，光纖熔接的質量越佳。

現在，光纖熔接機的對準方式有兩大類：纖芯對準式和包層對準式：

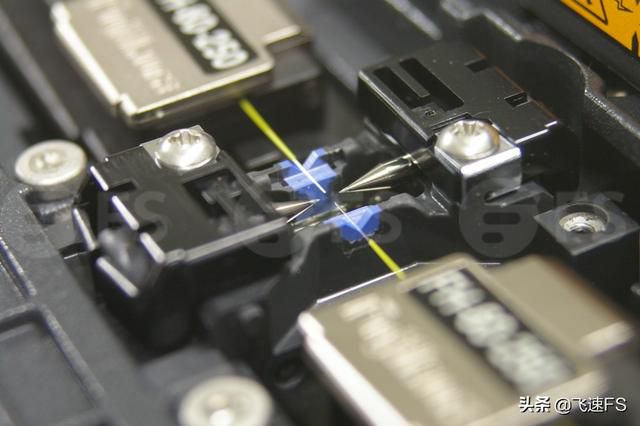

纖芯對準式光纖熔接機採用纖芯探測系統（CDS，Core Detection System），有時也叫輪廓對準系統（PAS，Profile Alignment System），內置有6個馬達和2臺CCD攝像機，通過側面投影系統進行光纖對準。其光纖的對準過程是：熔接機內部紅光光源發出的光經過反光鏡照射光纖，進入物鏡後匯聚，在X、Y兩臺攝像機的電荷耦合器件（CCD，Charge Coupled Device）上成像，光纖內部由於纖芯及包層的折射率不同，在電荷耦合器件（CCD，Charge Coupled Device）上成像的灰度不同，形成亮暗條紋，通過一定算法將這些條紋對齊。

纖芯對準式光纖熔接機的熔接性能高，損耗小，適合所有應用的光纖熔接，在將舊光纖與新光纖熔接時的效果極佳。

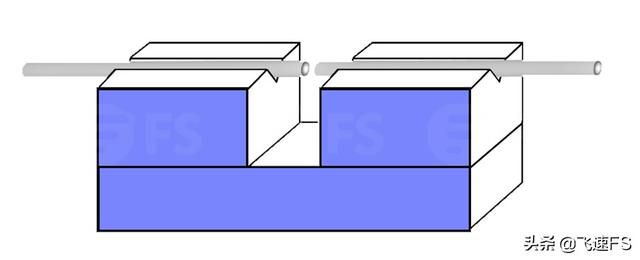

包層對準式光纖熔接機內置有2個馬達和1臺攝像機，其光纖對準過程是：將要熔接的光纖分別放在固定V型槽中，然後利用攝像機根據光纖的同心度調整固定V型槽的位置，使兩根光纖的包層對準，最後用兩個馬達推進光纖進行電極放電熔接。

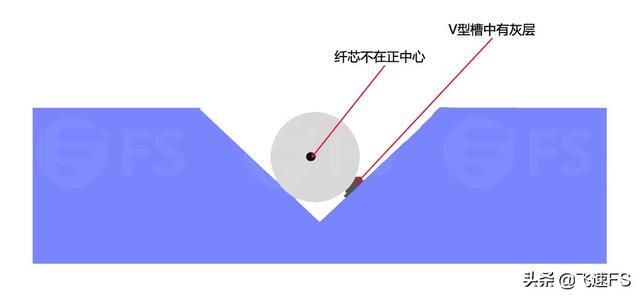

包層對準式光纖熔接機對固定V型槽的精密度要求很高，而且必須乾淨無汙染。此外，由於這種熔接機對準是光纖的包層而不是光纖，熔接後的光纖損耗也比較大。總的來說，包層對準式光纖熔接機適合短距離傳輸的單模、多模光纖熔接應用。

包層對準式光纖熔接機主要應用於光纖入戶等對光纖熔接質量要求不太高的場合，價格相對便宜。纖芯對準式光纖熔接機配備了包括聚焦馬達在內的精密六馬達對準系統，和特殊設計的光學鏡頭及軟體算法，能準確識別光纖類型並自動選用與之相匹配的熔接模式進行熔接，以保證熔接質量；它的技術含量比較高，除可用於光纖入戶之外還可應用於幹線光纖熔接，因此價格相對也會較高。

文章來源於飛速(FS)技術博文.
