一種電源調製器、電源調製方法及通信裝置
2023-06-08 19:04:08 1
1.本發明涉及無線通信技術領域，尤其涉及一種電源調製器、電源調製方法及通信裝置。
背景技術：
2.隨著信息化建設的快速發展，電磁頻譜也愈加擁擠，因此，高傳輸速率和高頻譜利用率已經成為無線通信系統的發展需求。目前，為了進一步提高傳輸速率和頻譜利用率，在無線通信系統中多採用複雜的寬帶高效調製技術。例如正交頻分復用技術(orthogonal frequency division multiplexing，ofdm)，其調製波形具有寬帶和高峰均比(peak to average power ratio，papr)特性，對無線通信系統中射頻功率放大器的效率、線性和工作帶寬提出了更高要求。
3.為了保證射頻功率放大器的線性度，對於高峰均比的寬帶信號，需要利用輸出功率回退技術。但傳統的射頻功率放大器的供電電壓為恆定電壓，在功率回退時，會加劇射頻功率放大器的損耗，惡化工作效率。
技術實現要素：
4.本發明的目的在於提供一種電源調製器、電源調製方法及通信裝置，以解決傳統射頻功放採用恆定電壓供電時，在功率回退的情況下，會導致工作效率急劇惡化的問題。
5.為了實現上述目的，本發明提供如下技術方案：
6.第一方面，本發明提供一種電源調製器，應用於包括相互連接的電源調製器和射頻功率放大器的通信裝置中，所述電源調製器包括電連接的零點引入模塊、線性放大模塊、比較模塊和開關轉換模塊；
7.零點引入模塊，用於向線性放大模塊提供零點；
8.線性放大模塊，用於基於零點對線性放大模塊的初始極點進行抵消處理；
9.線性放大模塊，用於在初始極點完成抵消處理的情況下，對輸入的包絡信號進行放大處理，向比較模塊輸出相應的線性信號；
10.開關轉換模塊，用於在比較模塊的控制下，向射頻功率放大器輸出相應的開關變換器信號；
11.比較模塊，用於基於線性信號與開關變換器信號生成脈寬調製信號；
12.比較模塊，用於基於脈寬調製信號控制開關轉換模塊的開關頻率。
13.與現有技術相比，本發明提供的電源調製器中，線性放大模塊根據輸入的包絡信號，生成相應的線性信號，包括線性電壓和線性電流，並將線性電壓與線性電流傳輸至比較模塊，開關轉換模塊在比較模塊的控制下生成相應的開關變換器電流和開關變換器電壓，並將相應的開關變換器電流和開關變換器電壓傳輸至射頻功率放大器，同時，也將相應的開關變換器電流和開關變換器電壓傳輸至比較模塊的輸入端，比較模塊能夠基於線性信號與開關變換器信號生成脈寬調製信號，以控制開關轉換模塊的開關頻率，使得電源調製器
在向射頻功率放大器供電時，供電電壓會跟隨包絡信號的變化而發生改變，從而通過包絡跟蹤技術實現對射頻功率放大器的供電電壓的調製。由此，本發明提供的電源調製器中，供電電壓是跟隨包絡信號的變化而變化，當輸入的包絡信號的幅值較低時，相應的供電電壓也會減小，在功率回退時能夠有效降低射頻功率放大器的損耗，並且避免工作效率急劇惡化的問題，以達到提高效率的目的。
14.由上可知，本發明實施例提供的電源調製器能夠解決傳統射頻功放採用恆定電壓供電時，在功率回退的情況下，會導致工作效率急劇惡化的問題。
15.此外，在本發明中，還能夠通過零點引入模塊提供的零點，對線性放大模塊中的初始極點進行抵消處理，使得線性放大模塊中未被抵消的其他初始極點的頻率被推動到高頻，間接將其他初始極點推動到初始帶寬範圍之外，以進一步增加線性放大模塊的帶寬，提高線性放大模塊的穩定性，使得線性放大模塊能夠處理幅值更大的包絡信號，從而提高電源調製器的工作效率。
16.第二方面，本發明還提供一種電源調製方法，應用於上述第一方面所述電源調製器，所述電源調製器包括：電連接的零點引入模塊、線性放大模塊、比較模塊和開關轉換模塊；所述電源調製方法包括：
17.零點引入模塊向線性放大模塊提供零點；
18.線性放大模塊基於零點對線性放大模塊的初始極點進行抵消處理；
19.線性放大模塊在初始極點完成抵消處理的情況下，對輸入的包絡信號進行放大處理，向比較模塊輸出相應的線性信號；
20.開關轉換模塊在比較模塊的控制下，向射頻功率放大器輸出相應的開關變化器信號；
21.比較模塊基於線性信號與開關變換器信號生成脈寬調製信號；
22.比較模塊基於脈寬調製信號控制開關轉換模塊的開關頻率。
23.與現有技術相比，本發明提供的電源調製方法的有益效果與上述技術方案所述電源調製器的有益效果相同，此處不做贅述。
24.第三方面，本發明還提供一種通信裝置，包括上述第一方面所述電源調製器，以及與電源調製器電連接的射頻功率放大器。
25.與現有技術相比，本發明提供的通信裝置的有益效果與上述技術方案所述電源調製器的有益效果相同，此處不做贅述。
附圖說明
26.此處所說明的附圖用來提供對本發明的進一步理解，構成本發明的一部分，本發明的示意性實施例及其說明用於解釋本發明，並不構成對本發明的不當限定。在附圖中：

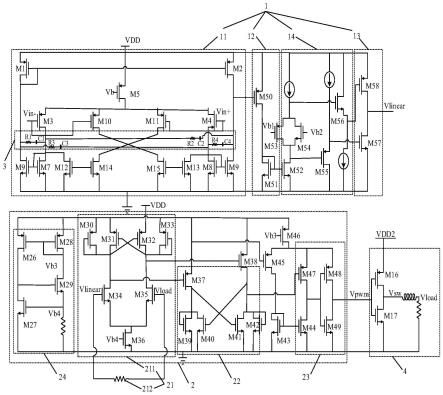

27.圖1為本發明實施例提供的電源調製器的電路圖；
28.圖2為本發明實施例提供的線性放大模塊的電路圖；
29.圖3為本發明實施例提供的比較模塊的電路圖；
30.圖4為本發明實施例提供的開關轉換模塊的電源電壓的優化流程圖；
31.圖5為圖4中的參考電壓與線性放大模塊的輸出信號的波形示意圖。
32.附圖標記：
33.1-線性放大模塊，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
2-比較模塊；
34.3-零點引入模塊，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
4-開關轉換模塊；
35.11-第一放大單元，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
12-第二放大單元；
36.13-第三放大單元，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
14-驅動偏置單元；
37.21-輸入單元，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
211-輸入放大子單元；
38.212-檢測電阻，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
22-判斷單元；
39.23-輸出單元，
ꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀꢀ
24-驅動單元。
具體實施方式
40.為了便於清楚描述本發明實施例的技術方案，在本發明的實施例中，採用了「第一」、「第二」等字樣對功能和作用基本相同的相同項或相似項進行區分。例如，第一閾值和第二閾值僅僅是為了區分不同的閾值，並不對其先後順序進行限定。本領域技術人員可以理解「第一」、「第二」等字樣並不對數量和執行次序進行限定，並且「第一」、「第二」等字樣也並不限定一定不同。
41.需要說明的是，本發明中，「示例性的」或者「例如」等詞用於表示作例子、例證或說明。本發明中被描述為「示例性的」或者「例如」的任何實施例或設計方案不應被解釋為比其他實施例或設計方案更優選或更具優勢。確切而言，使用「示例性的」或者「例如」等詞旨在以具體方式呈現相關概念。
42.本發明中，「至少一個」是指一個或者多個，「多個」是指兩個或兩個以上。「和/或」，描述關聯對象的關聯關係，表示可以存在三種關係，例如，a和/或b，可以表示：單獨存在a，同時存在a和b，單獨存在b的情況，其中a，b可以是單數或者複數。字符「/」一般表示前後關聯對象是一種「或」的關係。「以下至少一項(個)」或其類似表達，是指的這些項中的任意組合，包括單項(個)或複數項(個)的任意組合。例如，a，b或c中的至少一項(個)，可以表示：a，b，c，a和b的結合，a和c的結合，b和c的結合，或a、b和c的結合，其中a，b，c可以是單個，也可以是多個。
43.隨著信息化建設的加速發展，無線通信、數據鏈、衛星通信等無線通信系統的業務需求也迅猛增長，網系覆蓋範圍不斷擴展，各網系內的用戶數量也在成倍增加。在環境日益複雜和電磁頻譜日益擁擠的背景下，高傳輸速率、高頻譜利用率、高通信可靠性、低功耗和小型化已成為無線通信系統的迫切需求。
44.近年來，為了提高傳輸速率和頻譜利用率，各種複雜的寬帶高效調製技術相繼被應用於無線通信系統中。以ofdm為代表的寬帶高效調製技術，其調製波形具有寬帶和高峰均比特性，對無線通信系統中射頻功率放大器的效率、線性和工作帶寬提出了更高要求。
45.對於高papr的寬帶信號，為了保證射頻功率放大器的線性度，傳統方法是利用輸出功率回退技術，也即是使用具有更大功率輸出能力的射頻功率放大器，使其工作在線性狀態，從而改善線性性能。然而，傳統的射頻功率放大器採用恆定電壓供電，由於該電壓是根據射頻功率放大器在飽和區的最大輸出功率設定的，在功率回退時，平均輸出功率遠遠小於射頻功率放大器飽和區，導致射頻功率放大器的損耗急劇增加，工作效率急劇惡化。
46.而相對於其他技術，包絡追蹤(envelope tracking，et)技術具有較寬的動態範圍和工作頻段，線性度和效率的提升可控，在技術可實現性上更具優勢，因此更加適用於高
papr的無線通信系統。鑑於此，如何設計高效率高帶寬的電源調製器已成為et技術中的核心部分。
47.為了解決上述技術問題，如圖1所示，本發明提供一種電源調製器，包括：電連接的零點引入模塊3、線性放大模塊1、比較模塊2和開關轉換模塊4；零點引入模塊3，用於向線性放大模塊1提供零點；線性放大模塊1，用於基於零點對線性放大模塊1的初始極點進行抵消處理；線性放大模塊1，用於在初始極點完成抵消處理的情況下，對輸入的包絡信號進行放大處理，向比較模塊2輸出相應的線性信號；開關轉換模塊4，用於在比較模塊2的控制下，向射頻功率放大器輸出相應的開關變換器信號；比較模塊2，用於基於線性信號與開開關變換器信號生成脈寬調製信號vpwm；比較模塊2，用於基於脈寬調製信號vpwm控制開關轉換模塊4的開關頻率。
48.通過上述電源調製器的實施過程以及結構可知：線性放大模塊1根據輸入的包絡信號，生成相應的線性信號，包括線性電壓和線性電流，並將線性電壓與線性電流傳輸至比較模塊2，開關轉換模塊4在比較模塊2的控制下生成相應的開關變換器信號，包括開關變化器電壓和開關變換器電流，並將相應的開關變換器電流和開關變換器電壓傳輸至射頻功率放大器，同時，也將相應的開關變換器電流和開關變換器電壓傳輸至比較模塊2的輸入端，比較模塊2能夠基於線性信號與開關變換器信號生成脈寬調製信號vpwm，以控制開關轉換模塊4的開關頻率，使得電源調製器在向射頻功率放大器供電時，供電電壓會跟隨包絡信號的變化而發生改變，從而通過包絡跟蹤技術實現對射頻功率放大器的供電電壓的調製。由此，本發明實施例提供的電源調製器中，供電電壓是跟隨包絡信號的變化而變化，當輸入的包絡信號的幅值較低時，相應的供電電壓也會減小，在功率回退時能夠有效降低射頻功率放大器的損耗，並且避免工作效率急劇惡化的問題，以達到提高效率的目的。
49.由上可知，本發明實施例提供的電源調製器能夠解決傳統射頻功放採用恆定電壓供電時，在功率回退的情況下，會導致工作效率急劇惡化的問題。
50.此外，在本發明實施例中，還能夠通過零點引入模塊3提供的零點，對線性放大模塊1中的初始極點進行抵消處理，使得線性放大模塊1中未被抵消的其他初始極點的頻率被推動到高頻，間接將其他初始極點推動到初始帶寬範圍之外，以進一步增加線性放大模塊1的帶寬，提高線性放大模塊1的穩定性，使得線性放大模塊1能夠處理幅值更大的包絡信號，從而提高電源調製器的工作效率。
51.可以理解的是，線性放大模塊1的穩定性主要取決於極點和零點的分布，零點和極點的分布也會影響相位裕度(phase margin，pm)的變化。相位裕度越大，意味著反饋系統越穩定。本發明實施例通過零點引入電路引入的零點，對線性放大模塊1中的初始極點進行抵消處理，從而增加帶寬，而當帶寬增加時，不會對相位裕度造成影響。
52.在一種可能的實現方式中，如圖1和圖2所示，線性放大模塊1包括依次電連接的第一放大單元11、第二放大單元12以及第三放大單元13，零點引入模塊3和第一放大單元11連接，第三放大單元13的輸出端與比較模塊2的輸入端連接。
53.第一放大單元11，用於基於零點對線性放大模塊1的初始極點進行抵消處理；
54.第一放大單元11、第二放大單元12和第三放大單元13，用於在初始極點完成抵消處理的情況下，依次對輸入的包絡信號進行放大處理；
55.第三放大單元13，用於向比較模塊2輸出相應的線性信號。
56.在一些示例中，上述第一放大單元11為主放大單元，包括兩級放大結構，第一級放大結構可以採用電流復用的電流鏡放大器結構，第二級放大結構包括電晶體m2和電晶體m9，第二級放大結構的輸出端與第二放大單元的控制端電連接。電晶體m3的控制端是第一放大單元11的第一輸入端，用於接收包絡信號的第一差分輸入信號vin-，電晶體m4的控制端是第一放大單元11的第二輸入端，用於接收包絡信號的第二差分輸入信號vin+。輸入的包絡信號用於控制電晶體m3和電晶體m4的通斷。在靜態情況下，通過電晶體m3靜態電流還會經過電晶體m12，以減少第一放大單元11的輸出電流，同樣的，通過電晶體m4的靜態電流會經過電晶體m13，同樣會減少第一放大單元11的輸出電流，在第一放大單元11的輸出電流減少的情況下，會間接導致輸出阻抗的增加，繼而增加第一放大單元11的增益。而電晶體m12和電晶體m13的導通與否，還受到檢測輸入差分電路的控制，檢測輸入差分電路由電晶體m10、電晶體m11、電晶體m14和電晶體m15組成，電晶體m10的控制端與電晶體m3的控制端電連接，以接收包絡信號的第一差分輸入信號vin-，電晶體m11的控制端與電晶體m4的控制端電連接，以接收包絡信號的第二差分輸入信號vin+。在第一差分輸入信號vin-和第二差分輸入信號vin+的控制下，第一放大單元11對經過電晶體的信號進行放大處理，以最終達到對包絡信號進行放大的目的。
57.在實際中，可以通過改變電晶體m6、電晶體m7、電晶體m12、電晶體m13、電晶體m8和電晶體m9的寬長比，以實現控制電流分布的目的。以電晶體m15、電晶體m13、電晶體m8和電晶體m9為例，假設流過電晶體m15的電流為i1，那麼相應的，流過電晶體m13的電流為k1*i1，k1為電流的放大係數。電晶體m8和電晶體m9對電晶體m4的電流進行分流，電晶體m8的分流係數為k2，電晶體m9的分流係數為k3。在實際中，可以通過控制電晶體的寬長比，實現對上述放大係數和分流係數的控制。
58.第一放大單元11輸出端與第二放大單元12的電晶體m50的控制端電連接，電晶體m50的控制端用於接收第一放大單元11的輸出信號，並對第一放大單元11的輸出信號進行再次放大處理。
59.在實際中，如圖1和圖2所示，在第二放大單元12和第三放大單元13之間，還包括驅動偏置單元14，第二放大單元12通過驅動偏置單元14與第三放大單元13電連接。驅動偏置單元14用於向第三放大單元13提供偏置電壓以及驅動信號，以驅動第三放大單元13對第二單元的輸出信號進行放大後，向比較模塊2提供相應的線性信號。具體的，第三放大單元可以是ab類放大器。
60.在一種可選方式中，如圖1和圖2所示，零點引入模塊3包括第一電阻、第一電容、第二電阻、第二電容、第三電阻、第三電容、第四電阻以及第四電容，其中：
61.第一電阻的第一端與第一放大單元11的第一端電連接，第一電阻的第二端通過第一電容與第一放大單元11的第一輸入端電連接；
62.第二電阻的第一端與第一放大單元11的第一輸入端電連接，第二電阻的第二端通過第二電容與第一放大單元11的輸出端電連接；
63.第三電阻的第一端與第一放大單元11的第一端電連接，第三電阻的第二端通過第三電容與第一放大單元11的第二輸入端電連接；
64.第四電阻的第一端與第一放大單元11的第二輸入端電連接，第四電阻的第二端通過第四電容與第一放大單元11的輸出端電連接。
65.示例性的，上述第一電阻和第四電阻可以為阻值相同的電阻，第一電阻和第四電阻的阻值均為r1，第二電阻和第三電阻可以為阻值相同的電阻，第二電阻和第三電阻的阻值均為r2，上述第一電容、第二電容、第三電容以及第四電容的電容值相等，均為c。在實際中，r1與r2可以相等，也可以不相等。且由於零點的頻率是由無源分量決定的，可以通過調整無源分量實現對於極點的消除。
66.基於此，如1和圖2所示，零點引入模塊3引入的第一零點z1和第一零點z2，可以分別用如下關係式表達：
[0067][0068][0069]
第一放大單元11的第一極點p1、第二極點p2以及第三極點p3可以分別用如下關係式表達：
[0070][0071][0072][0073]
上式中，c
l
是第一放大單元11的負載等效電容值，r
01
是主放大器中電晶體m4的輸出阻抗值，r
02
是主放大器中電晶體m2的輸出阻抗值。由上述關係式可知，通過調整r1與r2之和能夠調整第一零點z1，繼而通過第一零點z1能夠將第二極點p2消除。同樣的，第二零點z2可以調諧第三極點p3，從而利用第二零點z2消除第三極點p3。在當前帶寬範圍內的第二極點p2以及第三極點p3被抵消後，新形成的第二極點p2』
以及新形成的第三極點p3』
也相應的被推動到當前帶寬範圍之外，從而增加第一放大單元11帶寬，提高第一放大單元11的穩定性。
[0074]
在一種可能的實現方式中，如圖1和圖3所示，比較模塊2包括電連接的輸入單元21、判斷單元22和輸出單元23，輸入單元21和線性放大模塊1連接，輸出單元23和開關轉換模塊4連接。
[0075]
輸入單元21，用於基於線性信號和開關變換器信號，控制判斷單元22根據門限寬度生成脈寬調製信號vpwm；
[0076]
判斷單元22，還用於在生成脈寬調製信號vpwm後，控制輸出單元23向開關轉換模塊4輸出脈寬調製信號vpwm。
[0077]
示例性的，如圖3所示，輸入單元21包括輸入放大子單元211和檢測電阻212。輸入放大子單元211的第一輸入端與檢測電阻212的第一端電連接，輸入放大子單元211的第二輸入端與檢測電阻212的第二端電連接。
[0078]
檢測電阻212，用於比較線性電流和開關變化器電流後，向輸入放大子單元211提供相應的線性電壓和開關變換器電壓；
[0079]
輸入放大子單元211，用於基於線性電壓和開關變換器電壓，根據門限寬度控制判斷單元22生成脈寬調製信號vpwm。
[0080]
具體的，檢測電阻212的第一端用於接收線性放大模塊1輸出的線性電流，檢測電阻212的第二端用於接收開關轉換模塊4輸出的開關變化器電流，檢測電阻212將線性電流以及開關變化器電流進行比較後，基於檢測結果，向輸入放大子單元211的第一輸入端提供相應的線性電壓vlinear和向輸入放大子單元211的第二輸入端提供相應的開關變化器電壓vload。
[0081]
輸入放大子單元211的第一輸入端是電晶體m34的控制端，用於接收線性電流對應的線性電壓vlinear。輸入放大子單元211的第二輸入端是電晶體m35的控制端，用於接收開關變換器電流對應的開關變化器電壓vload。輸入放大子單元211用於基於線性電壓vlinear和開關變換器電壓vload，控制判斷單元22結合門限寬度，生成脈寬調製信號vpwm。
[0082]
在實際中，如圖1和圖3所示，比較模塊還包括驅動單元24，驅動單元24的第一端與公共電源端vdd連接，驅動單元24的第二端接地，用於向輸入單元21提供偏置電壓vb4，向輸出單元23提供偏置電壓vb3。
[0083]
在一些實施例中，如圖1和圖3所示，輸入放大子單元211，用於基於線性電壓vlinear和開關變換器電壓vload，控制判斷單元22根據門限寬度生成脈寬調製信號，包括：
[0084]
輸入放大子單元211，用於基於線性電壓vlinear和開關變換器電壓vload，向判斷單元22提供相應的第一比較信號和第二比較信號；
[0085]
判斷單元22，用於基於第一比較信號和第二比較信號，根據門限寬度，生成脈寬調製信號vpwm。
[0086]
輸入放大子單元211中的電晶體m34在接收到線性電壓vlinear後，當線性電壓vlinear能夠控制電晶體m34導通時，輸入放大子單元211向判斷單元22提供相應的第一比較信號。第一比較信號用於控制判斷單元22中的電晶體m37，當電晶體m37導通時，經過m37的電流為相應的第一比較電流ip。
[0087]
輸入放大子單元211中的電晶體m35在接收到開關變換器電壓vload後，當開關變換器電壓vload能夠控制電晶體m35導通時，輸入放大子單元211向判斷單元22提供相應的第二比較信號。第二比較信號用於控制判斷單元22中的電晶體m38，當電晶體m38導通時，經過m38的電流為相應的第二比較電流in。
[0088]
判斷單元22接收到第一比較信號和第二比較信號後，當第一比較信號和第二比較信號不相等時，生成脈寬調製信號vpwm，控制輸出單元23輸出脈寬調製信號vpwm，以控制開關轉換模塊4的接通和斷開，繼而實現對於開關轉換模塊4的開關頻率的優化。
[0089]
在一些示例中，判斷單元22包括第一電晶體m37、第二電晶體m38、第三電晶體m39、第四電晶體m40、第五電晶體m41以及第六電晶體m42。
[0090]
第一電晶體m37的控制端與第一比較信號的輸出端電連接，第一電晶體m37的第一端和第二電晶體m38的第一端均與公共電源端vdd電連接，第一電晶體m37的第二端分別與第三電晶體m39的第一端、第三電晶體m39的控制端、第四電晶體m40的第一端以及第五電晶體m41的控制端電連接。
[0091]
第二電晶體m38的控制端與第二比較信號的輸出端電連接，第二電晶體m38的第二端分別與第四電晶體m40的控制端、第五電晶體m41的第一端、第六電晶體m42的第一端以及第六電晶體m42的控制端電連接。
[0092]
第三電晶體m39、第四電晶體m40、第五電晶體m41以及第六電晶體m42的第二端均
接地。
[0093]
可以理解的是，判斷單元22是比較模塊2的核心部分，交叉連接組成的正反饋通過第四電晶體m40和第五電晶體m41能夠提高增益。具體的，當第一電晶體m37導通時，經過第一電晶體m37的電流即為第一比較電流ip，當第二電晶體m38導通時，經過第二電晶體m38的電流即為第二比較電流in。當第一比較電流ip遠大於第二比較電流in時，第三電晶體m39和第五電晶體m41打開，第二電晶體m38和第六電晶體m42關閉。
[0094]
示例性的，第三電晶體m39和第六電晶體m42的寬長比為第一寬長比，第四電晶體m40和第五電晶體m41的寬長比為第二寬長比。其中，第一寬長比與第二寬長比不相等。
[0095]
基於此，當第一寬長比與第二寬長比不相等時，比較模塊2工作在滯後比較的模式下，能夠實現遲滯比較器的功能。
[0096]
具體的，第一寬長比可以表示為α，第二寬長比可以表示為β，第一比較電流ip和第二比較電流in的關係可以用如下的關係式表達：
[0097][0098]
比較模塊2的上門限電壓表示為vh，下門限電壓表示為v
l
，vh滿足如下關係式：
[0099][0100]
其中，ib為輸入單元21中電晶體m36的電流，gm為輸入單元21中電晶體m34的跨導，當上式中β≥α時，上門限電壓vh與下門限電壓v
l
滿足如下關係式：
[0101]vh
＝-v
l
[0102]
上門限電壓vh與下門限電壓v
l
的區間即為比較模塊2的門限寬度。基於此，可以通過對電晶體的寬長比的設置，從而確定比較模塊2的門限寬度。
[0103]
進一步的，圖4示例出了開關轉換模塊的電源電壓的優化流程圖。圖5為圖4中的參考電壓vdd2min與線性放大模塊的輸出信號的波形示意圖。
[0104]
如圖4所示，步驟s100：線性放大模塊基於包絡信號輸出線性信號。
[0105]
線性放大模塊在接收到包絡信號後，線性放大模塊的輸出信號(曲線波形圖)如圖5所示。
[0106]
步驟s200：基於時間基準，獲取線性信號每兩個時間節點之間的目標波形。
[0107]
如圖5所示，根據時間基準，將線性放大模塊的輸出信號(曲線波形圖)波形劃分為ti(i＝1，2，3...)，獲取每兩個時間點之間的目標波形wi(i＝1，2，3...)。
[0108]
步驟s300：基於目標波形，利用參考電壓與目標波形之間的步長對電源電壓進行優化。
[0109]
基於目標波形wi，確定參考電壓vdd2min與目標波形之間的步長δv(v1-vn)，以步長δv(v1-vn)對開關轉換模塊4的電源電壓vdd2進行優化，以間接增加開關轉換模塊的開關頻率。
[0110]
示例性的，參考電壓vdd2min的電壓值可以設置為第一差分輸入信號vin-的電壓值的平均值的2倍，即vdd2min≈2*vin-。
[0111]
本發明實施例還提供一種電源調製方法，應用於上述實施例中所述電源調製器，所述電源調製器包括：電連接的零點引入模塊、線性放大模塊、比較模塊和開關轉換模塊；所述電源調製方法包括：
[0112]
零點引入模塊向線性放大模塊提供零點；
[0113]
線性放大模塊基於零點對線性放大模塊的初始極點進行抵消處理；
[0114]
線性放大模塊在初始極點完成抵消處理的情況下，對輸入的包絡信號進行放大處理，向比較模塊輸出相應的線性信號；
[0115]
開關轉換模塊在比較模塊的控制下，向射頻功率放大器輸出相應的開關變換器信號；
[0116]
比較模塊基於線性信號與開關變換器信號生成脈寬調製信號；
[0117]
比較模塊基於脈寬調製信號控制開關轉換模塊的開關頻率。
[0118]
與現有技術相比，本發明實施例提供的電源調製方法的有益效果與上述實施例中所述電源調製器的有益效果相同，此處不做贅述。
[0119]
本發明實施例還提供一種通信裝置，包括上述第一方面所述電源調製器，以及與電源調製器電連接的射頻功率放大器。
[0120]
與現有技術相比，本發明實施例提供的通信裝置的有益效果與上述實施例中所述電源調製器的有益效果相同，此處不做贅述。
[0121]
儘管在此結合各實施例對本發明進行了描述，然而，在實施所要求保護的本發明過程中，本領域技術人員通過查看附圖、公開內容、以及所附權利要求書，可理解並實現公開實施例的其他變化。在權利要求中，「包括」(comprising)一詞不排除其他組成部分或步驟，「一」或「一個」不排除多個的情況。單個處理器或其他單元可以實現權利要求中列舉的若干項功能。相互不同的從屬權利要求中記載了某些措施，但這並不表示這些措施不能組合起來產生良好的效果。
[0122]
儘管結合具體特徵及其實施例對本發明進行了描述，顯而易見的，在不脫離本發明的精神和範圍的情況下，可對其進行各種修改和組合。相應地，本說明書和附圖僅僅是所附權利要求所界定的本發明的示例性說明，且視為已覆蓋本發明範圍內的任意和所有修改、變化、組合或等同物。顯然，本領域的技術人員可以對本發明進行各種改動和變型而不脫離本發明的精神和範圍。這樣，倘若本發明的這些修改和變型屬於本發明權利要求及其等同技術的範圍之內，則本發明也意圖包括這些改動和變型在內。
