一種可調式過道燈的製作方法

2023-06-18 12:29:00 2

1.本實用新型提供一種可調式過道燈，屬於過道燈技術領域。


背景技術：

2.在我們日常生活接觸到的燈具中過道燈我們可能並未過多關注，而它卻是我們生活中不可缺少的。隨著時代的發展消費者對燈具的個性化需求不斷提高，過道燈也隨場合的不同呈現不同的形態。它的材質也呈多樣化趨勢，與此同時節能性的要求也在不斷提高。因led具有節能、光效高、耗能小、使用壽命等優點，led現在被廣泛的應用，過道燈也不例外，傳統的過道燈被安裝在過道的頂部，然而不同的過道有著不同的高度，一些過道比較高，這就導致過道燈安裝後的照明燈光比較暗，從而導致照明的效果不夠理想。


技術實現要素：

3.本實用新型提供的一種可調式過道燈，可以解決過道燈安裝高度不一致導致照明效果的不同問題。
4.本實用新型為了解決上述問題，所提出的技術方案為：包括安裝板，所述安裝板底部設有電動推桿，所述電動推桿底端連接有連接板，所述連接板底部安裝有燈座，所述燈座底部安裝有燈泡，所述燈座底部活動連接有透明燈罩，所述燈座底部兩側分別設有插槽，所述透明燈罩靠近燈座一側設有與插槽相配合的插塊，所述插塊一側設有凹槽，所述凹槽滑動連接有限位塊，所述凹槽內設有第一彈簧，所述限位塊與凹槽之間設有第一導向機構，所述限位塊一端滑動穿設凹槽設有斜面，所述燈座兩側分別設有與插槽連通的限位孔，所述限位塊穿設凹槽一端與限位孔滑動連接，所述限位孔滑動連接有活動杆，所述活動杆一端穿設限位孔延伸至燈座外連接有按壓塊，所述按壓塊與燈座之間設有第二彈簧，所述活動杆與限位孔之間設有第二導向機構。
5.所述透明燈罩位於燈泡外側，透明燈罩起到了防塵的作用。
6.所述燈座與連接板之間通過螺栓安裝連接。
7.所述第一彈簧一端與限位塊位於凹槽內一端固定連接，另一端與凹槽底部固定連接。
8.所述第一導向機構包括限位塊兩側設有的第一導向塊、所述凹槽兩側分別設有的與第一導向塊相配合的第一導向槽，第一導向機構對限位塊起到了導向的作用。
9.所述第二導向機構包括活動杆一側設有的第二導向塊、所述限位孔一側設有的與第二導向塊相配合的第二導向槽，第二導向機構對活動杆起到了導向的作用。
10.所述第二彈簧位於活動杆一端外側。
11.本實用新型的有益效果：本實用新型通過電動推桿的設置可以使過道燈的高度改變，使安裝較高的過道燈高度降低，從而使燈泡距離地面的高度更近，使燈光不再暗，照射的效果更好，其中透明燈罩方便拆卸，從而方便更換燈泡。
附圖說明

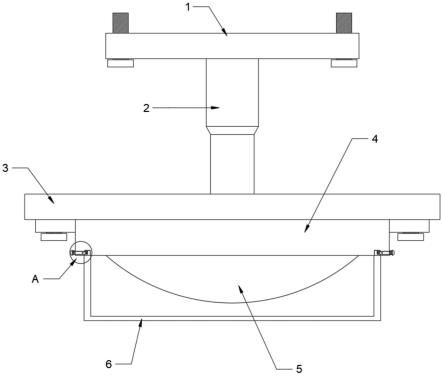

12.圖1為本實用新型一種可調式過道燈的結構示意圖。
13.圖2為本實用新型一種可調式過道燈a處的結構示意圖。
14.(1、安裝板；2、電動推桿；3、連接板；4、燈座；5、燈泡；6、透明燈罩；7、插槽；8、插塊；9、凹槽；10、限位塊；11、斜面；12、第一彈簧；13、限位孔；14、活動杆；15、按壓塊；16、第二彈簧；)
具體實施方式
15.為了使本技術所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本技術進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本技術，並不用於限定本技術。
16.需要說明的是，當元件被稱為「固定於」或「設置於」另一個元件，它可以直接在另一個元件上或者間接在該另一個元件上。當一個元件被稱為是「連接於」另一個元件，它可以是直接連接到另一個元件或間接連接至該另一個元件上。
17.在本技術的描述中，「多個」的含義是兩個或兩個以上，除非另有明確具體的限定。「若干」的含義是一個或一個以上，除非另有明確具體的限定。
18.在本技術的描述中，需要理解的是，術語「中心」、「長度」、「寬度」、「厚度」、「上」、「下」、「前」、「後」、「左」、「右」、「豎直」、「水平」、「頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本技術和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本技術的限制。
19.在本技術的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關係。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本技術中的具體含義。
20.下面結合附圖對本實用新型進一步說明。
21.根據圖1所示：本實用新型提供了一種可調式過道燈：包括安裝板1，所述安裝板1底部設有電動推桿2，所述電動推桿2底端連接有連接板3，所述連接板3底部安裝有燈座4，所述燈座4底部安裝有燈泡5，所述燈座4底部活動連接有透明燈罩6，所述燈座4底部兩側分別設有插槽7，所述透明燈罩6靠近燈座4一側設有與插槽7相配合的插塊8，所述插塊8一側設有凹槽9，所述凹槽9滑動連接有限位塊10，所述凹槽9內設有第一彈簧12，所述限位塊10與凹槽9之間設有第一導向機構，所述限位塊10一端滑動穿設凹槽9設有斜面11，所述燈座4兩側分別設有與插槽7連通的限位孔13，所述限位塊10穿設凹槽9一端與限位孔13滑動連接，所述限位孔13滑動連接有活動杆14，所述活動杆14一端穿設限位孔13延伸至燈座4外連接有按壓塊15，所述按壓塊15與燈座4之間設有第二彈簧16，所述活動杆14與限位孔13之間設有第二導向機構。
22.所述透明燈罩6位於燈泡5外側。
23.所述燈座4與連接板3之間通過螺栓安裝連接。
24.所述第一彈簧12一端與限位塊10位於凹槽9內一端固定連接，另一端與凹槽9底部固定連接。
25.所述第一導向機構包括限位塊10兩側設有的第一導向塊、所述凹槽9兩側分別設有的與第一導向塊相配合的第一導向槽。
26.所述第二導向機構包括活動杆14一側設有的第二導向塊、所述限位孔13一側設有的與第二導向塊相配合的第二導向槽。
27.所述第二彈簧16位於活動杆14一端外側。
28.本實用新型的原理：
29.安裝時，將安裝板1通過螺栓安裝在過道頂部，當過道較高時，燈泡5照射的光會使過道中的人感覺較暗，這時可以啟動電動推桿2，帶動連接板3向下移動，從而帶動燈座4以及燈座4上的燈泡5向下移動，從而使燈泡5距離地面的距離變短，從而使照射的效果更好，需要更換燈泡5或者需要清理透明燈罩6時，首先需要將透明燈罩6拆卸下來，拆卸時，首先按壓按壓塊15，按壓塊15推動活動杆14，活動杆14推動限位塊10離開限位孔13，使其向凹槽9中移動，然後插塊8可以從插槽7中取出，從而可將透明燈罩6直接取下，然後鬆開按壓塊15，第二彈簧16推動按壓塊15復位，從而帶動活動杆14復位，安裝透明燈罩6時，將透明燈罩6一側的插塊8對準插槽7，向插槽7方向按壓透明燈罩6，插槽7入口擠壓斜面11，從而使限位塊10進入凹槽9，然後插塊8可以完全進入插槽7中，這時第一彈簧12推動限位塊10一端進入限位孔13，從而完成透明燈罩6的安裝。
30.以上對本實用新型及其實施方式進行了描述，這種描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構並不局限於此。總而言之如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬於本實用新型的保護範圍。
