一種多功能充電裝置及控制方法與流程
2023-06-07 12:51:14 1
1.本技術涉及辦公和生活領域，更具體的，涉及一種多功能充電裝置及控制方法。
技術背景
2.目前，充電器是採用半導體器件，將交流電轉換為穩壓直流電的一種變壓裝置；在數碼電子橫行的時代，充電器具有廣泛的應用前景。手機、手錶、筆記本電腦等已經成為人們生活的一部分，但是，如此繁多的電子產品每個都需要特定的充電器，使用起來很不方便，外出時更是麻煩，現在市場上有一些萬能充電器，但是都要攜帶相應的數據線才可以充電，顯得很繁瑣。
3.因此，現有技術存在缺陷，亟待改進。
技術實現要素：
4.鑑於上述問題，本發明的目的是提供一種多功能充電裝置及控制方法，能夠既給筆記本又給手機充電，還預留有一個usb接口，方便他人手機、手錶等充電。
5.本發明第一方面提供了一種多功能充電裝置，包括：
6.插頭(1)，用於連接電源和充電裝置；
7.充電器本體(2)，用於將220v交流電壓通過3組變壓器轉換成3組直流電壓；
8.usb母頭(3)，為數碼產品的充電埠；
9.type-c數據線(4)，為手機的充電埠；
10.電腦圓口接口充電線(5)，為電腦的充電埠；
11.感應器，用於監測充電裝置；
12.膠帶(6)，用於將type-c數據線(4)和圓口接口充電線(5)進行捆綁。
13.本方案中，所述充電器本體(2)，具體為：
14.外殼、散熱片、線路板和電子元器件；
15.所述散熱片用於對充電器本體(2)進行散熱；
16.所述電子元器件包括但不限於：智能感應開關、電容和提示燈。
17.本方案中，所述感應器，具體為：
18.溫度感應器(701)，用於檢測充電器本體(2)的溫度值；
19.溼度感應器(702)，用於檢測充電埠的溼度值；
20.電流感應器(703)，用於檢測充電埠的電流值；
21.電壓感應器(704)，用於檢測連接電源的電壓值；
22.電量感應器(705)，用於檢測待充電裝置的含電量。
23.本發明第二方面提供了一種多功能充電裝置的控制方法，包括：
24.基於多功能充電裝置的充電埠連接待充電裝置，獲取感應器的檢測信息；
25.根據電量感應器(705)的檢測信息，得到待充電裝置的電量值；
26.基於待充電裝置的電量值，確定落入的電量值範圍，匹配得到對應的充電電流；
27.多功能充電裝置的控制端輸出匹配的充電電流對待充電裝置進行充電；
28.所述多功能充電裝置為通電狀態。
29.本方案中，還包括：
30.根據溫度感應器(701)的檢測信息，得到充電器本體(2)的溫度值；
31.基於充電器本體(2)的溫度值，確定落入的溫度值範圍；
32.根據落入的溫度值範圍，匹配對應預設的降溫等級；
33.根據不同的降溫等級啟動不同的降溫方式。
34.本方案中，所述根據落入的溫度值範圍，匹配對應預設的降溫等級，具體為：
35.溫度值範圍為0-30℃，匹配的降溫等級為一；
36.溫度值範圍為31-60℃，匹配的降溫等級為二；
37.溫度值範圍為61-80℃，匹配的降溫等級為三；
38.溫度值範圍為81以上℃，匹配的降溫等級為四。
39.本方案中，所述降溫方式，具體為：散熱片降溫和關閉預設充電埠降溫。
40.本方案中，還包括：
41.根據溼度感應器(702)的檢測信息，得到充電埠的溼度值；
42.判斷所述充電埠的溼度值是否大於預設溼度閾值，若是，則觸發預設提示燈，預設智能感應開關關閉對應充電埠電源；若否，則充電正常。
43.本方案中，還包括：
44.根據電流感應器(703)的檢測信息，得到充電埠的電流值；
45.判斷充電埠的電流值是否大於對應電流閾值，若是，則觸發預設提示燈，預設智能感應開關關閉對應充電埠電源；若否，則充電正常。
46.本方案中，還包括：
47.根據電壓感應器(704)的檢測信息，得到連接電源的電壓值；
48.判斷連接電源的電壓值是否大於220v，若是，則觸發預設提示燈，預設智能感應開關關閉電源接入線路；若否，則充電正常。
49.本發明公開的一種多功能充電裝置及控制方法，涉及辦公和生活領域。本技術可以在任何時候滿足同時直接給電腦和手機及數碼產品充電，而且手機是普通快充，無需再另帶充電線。另外，本技術能攜帶更方便、充電更簡潔，佔用插排空間更少，操作簡單，功能更加全面。
附圖說明
50.圖1示出了本發明中多功能充電裝置的俯視圖；
51.圖2示出了本發明中充電器本體裝置的散熱圖；
52.圖3示出了本發明中多功能充電裝置的原理圖；
53.圖4示出了本發明中多功能充電裝置的控制方法的流程圖。
54.圖中：1、插頭；2、充電器本體；201、提示燈；202智能感應開關；203、線路板；204、散熱片；205、外殼；206、散熱孔；3、usb母頭；4、type-c數據線；5、電腦圓口接口充電線；6、膠帶；701、溫度感應器；702、溼度感應器；703、電流感應器；704、電壓感應器；705、電量感應器。
55.需要說明的是，這些附圖和文字描述並不旨在以任何方式限制本發明的構思範圍，而是通過參考特定實施例為本領域技術人員說明本發明的概念。
具體實施方式
56.為了能夠更清楚地理解本發明的上述目的、特徵和優點，下面結合附圖和具體實施方式對本發明進行進一步的詳細描述。需要說明的是，在不衝突的情況下，本技術的實施例及實施例中的特徵可以相互組合。
57.在下面的描述中闡述了很多具體細節以便於充分理解本發明，但是，本發明還可以採用其他不同於在此描述的其他方式來實施，因此，本發明的保護範圍並不受下面公開的具體實施例的限制。

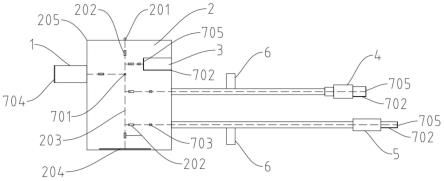

58.圖1示出了本發明中多功能充電裝置的俯視圖。
59.如圖1所示，本發明第一方面提供了一種多功能充電裝置，包括：
60.插頭(1)，用於連接電源和充電裝置；
61.充電器本體(2)，用於將220v交流電壓通過3組變壓器轉換成3組直流電壓；
62.usb母頭(3)，為數碼產品的充電埠；
63.type-c數據線(4)，為手機的充電埠；
64.電腦圓口接口充電線(5)，為電腦的充電埠；
65.感應器，用於監測充電裝置；
66.膠帶(6)，用於將type-c數據線(4)和圓口接口充電線(5)進行捆綁。
67.需要說明的是；插頭1用於連接電源和充電裝置，基於外殼205與充電本體2進行固定連接，在插頭1對立面存在凹槽，所述凹槽為usb母頭3，為數碼產品的充電埠；所述usb母頭3下方存在type-c數據線4和電腦圓口接口充電線5，其中：type-c數據線4和電腦圓口接口充電線5的位置可以相互調換。所述usb表示為universal serial bus(通用串行總線)的縮寫，所述type-c表示為usb接口的一種連接方式，不分正反兩面均可插入，支持usb標準的充電、數據傳輸和顯示輸出等功能；所述電腦圓口接口充電線5的規格為5.5*2.5mm。
68.根據本發明實施例，所述充電器本體2，具體為：
69.外殼、散熱片、線路板和電子元器件；
70.所述散熱片用於對充電器本體2進行散熱；
71.所述電子元器件包括但不限於：智能感應開關、電容和提示燈。
72.需要說明的是，其中充電本體2上方為提示燈201，在多功能充電裝置遇到不安全時的起到提示作用，在充電本體2下方為散熱片204，對充電本體2進行降溫散熱處理；智能感應開關202在電路之上，在多功能充電裝置遇到不安全情況下關閉電路，形成安全保護作用。
73.根據本發明實施例，所述感應器，具體為：
74.溫度感應器(701)，用於檢測充電器本體(2)的溫度值；
75.溼度感應器(702)，用於檢測充電埠的溼度值；
76.電流感應器(703)，用於檢測充電埠的電流值；
77.電壓感應器(704)，用於檢測連接電源的電壓值；
78.電量感應器(705)，用於檢測待充電裝置的含電量。
79.需要說明的是，多功能充電裝置中存在多種感應器，其中包括：溫度感應器701、溼度感應器702、電流感應器703、電壓感應器704和電量感應器705；其中溫度感應器701在充電器本體2內，覆在線路板之上，用於檢測充電器本體2的溫度值；溼度感應器702在充電埠的下方或埠四周，用於檢測充電埠的溼度值；電流感應器703在各充電埠電路之上，用於檢測充電埠的電流值；電壓感應器704覆在插頭上，用於檢測連接電源的電壓值；電量感應器705在充電埠的端部，用於檢測待充電裝置的含電量。所有感應器採集信息具有周期性，比如：溫度感應器的周期為4秒，則溫度感應器每四秒採集一次充電器本體2的溫度值。
80.圖2示出了本發明中充電器本體裝置的散熱圖。
81.如圖2所示，散熱孔206在充電器本體2的底面，和提示燈201為對立面；所示散熱孔206的形狀為圓形，所述散熱孔206的孔徑大小既要滿足散熱需求，還需要滿足防止灰塵進入的需求。比如：將散熱孔206的孔徑設為1毫米；將相鄰散熱孔206之間的圓心距設為1.5毫米。若充電器本體2底面尺寸為30x30毫米，則將散熱孔的範圍設為直徑是20毫米的圓，其圓心和充電器本體2底面的中心點重疊。
82.圖3示出了本發明中多功能充電裝置的原理圖。
83.如圖3所示，插頭1和電源連接，輸入220v的交流電，通過充電器本體2中的3組變壓器進行轉換，其中：和usb母頭相連的變壓器將220v轉為5v2a；和type-c數據線相連的變壓器將220v轉為9v2a；和電腦圓口接口相連的變壓器將220v轉19v4.74a。所述電壓值和電流值為允許通過的最大值，比如9v2a，表示為type-c數據線輸出的最高電壓為9v，最高電流為2a。
84.圖4示出了本發明中多功能充電裝置的控制方法的流程圖。
85.如圖4所示，本發明第二方面提供了一種多功能充電裝置的控制方法，包括：
86.s102,基於多功能充電裝置的充電埠連接待充電裝置，獲取感應器的檢測信息；
87.s104,根據電量感應器(705)的檢測信息，得到待充電裝置的電量值；
88.s106,基於待充電裝置的電量值，確定落入的電量值範圍，匹配得到對應的充電電流；
89.s108,多功能充電裝置的控制端輸出匹配的充電電流對待充電裝置進行充電。
90.需要說明的是，多功能充電裝置的充電埠包含：usb母頭3、type-c數據線4和電腦圓口接口充電線5；當多功能充電裝置的充電埠任一處連接待充電裝置時，多功能充電裝置中的感應器優先通電啟動，獲取檢測數據；所述感應器包含有：溫度感應器701、溼度感應器702、電流感應器703、電壓感應器704和電量感應器705。其中：通過電量感應器705採集待充電裝置的電量值，所示電量值為帶充電裝置的電量比值，將待充電裝置的電量值設為i，將最高充電電流設為j，若充電電流的等級個數設為n，將type-c數據線4的輸出充電電流設為a，則當i≤90時，多功能充電裝置的控制端輸出匹配的充電電流a＝2(a)；當90《i≤100時，多功能充電裝置的控制端輸出匹配的充電電流當電量感應器獲取待充電裝置的電量值為100％時，觸發提示燈，比如：提示燈為綠色，並且type-c數據線4電路線上的智能感應開關呈關閉狀態。所述多功能充電裝置為通電狀態。
91.根據本發明實施例，還包括：
92.根據溫度感應器(701)的檢測信息，得到充電器本體(2)的溫度值；
93.基於充電器本體(2)的溫度值，確定落入的溫度值範圍；
94.根據落入的溫度值範圍，匹配對應預設的降溫等級；
95.根據不同的降溫等級啟動不同的降溫方式。
96.需要說明的是，根據溫度感應器701的檢測信息，得到充電器本體2的溫度值，所述充電器本體2的溫度值為溫度感應器701檢測充電器本體2內線路板的溫度值；當充電器本體2的溫度值越高時，匹配的降溫等級數越高，降溫等級數和降溫效果成正比例關係，即降溫等級數越高降溫效果越好。
97.根據本發明實施例，所述根據落入的溫度值範圍，匹配對應預設的降溫等級，具體為：
98.溫度值範圍為0-30℃，匹配的降溫等級為一；
99.溫度值範圍為31-60℃，匹配的降溫等級為二；
100.溫度值範圍為61-80℃，匹配的降溫等級為三；
101.溫度值範圍為80以上℃，匹配的降溫等級為四。
102.需要說明的是，溫度感應器701的感應精確度到小數點後一位數，通過4舍5入法，即小數點後面小於或等於4捨棄，大於或等於5則整數加一，取溫度整數作為檢測數據，比如：溫度感應器701採集的溫度值為30.6℃，根據小數點位的數是6大於5，則以溫度值31確定落入的溫度值範圍，得到降溫等級為二；若溫度感應器701採集的溫度值為30.4，則根據小數點位的數是4小於5，以溫度值30確定落入的溫度值範圍，得到降溫等級為一。
103.根據本發明實施例，所述降溫方式，具體為：散熱片降溫和關閉預設充電埠降溫。
104.需要說明的是，降溫方式包括：散熱片降溫和關閉預設充電埠降溫。將散熱片數量設為n，一級降溫啟動的散熱片數量設為n1，二級降溫啟動的散熱片數量設為n2，三級降溫啟動的散熱片數量設為n，其中n1《n2《n，四級降溫啟動的散熱片數量為n，且關閉預設充電埠。將充電埠的功率設為p,根據公式：p＝u*i,其中u表示對應充電埠的電壓值，i表示對應充電埠的電流值。其中：p5表示為電腦圓口接口充電線5使用時的滿負載功率，即p5＝u*i＝19*4.74＝90.06(瓦)；p4表示為type-c數據線4使用時的滿負載功率，即p4＝u*i＝9*2＝18(瓦)；p3表示為usb母頭3使用時的滿負載功率，即p3＝u*i＝5*2＝10(瓦)；由於p5》p4》p3，關閉充電埠的優先級按照功率從大到小排列，依次為電腦圓口接口充電線5、type-c數據線4和usb母頭3。即：多功能充電裝置在同時啟動電腦圓口接口充電線5、type-c數據線4和usb母頭3充電時，當溫度感應器701檢測的溫度值大於80時，優先關閉電腦圓口接口充電線5的充電功能；當溫度感應器701下一個周期檢測的溫度值大於80時，則關閉type-c數據線4的充電功能；當溫度感應器701下兩個周期檢測的溫度值大於80時，則關閉usb母頭3的充電功能，即關閉全部充電埠。
105.根據本發明實施例，還包括：
106.根據溼度感應器(702)的檢測信息，得到充電埠的溼度值；
107.判斷所述充電埠的溼度值是否大於預設溼度閾值，若是，則觸發預設提示燈，預設智能感應開關關閉對應充電埠電源；若否，則充電正常。
108.需要說明的是，通過溼度感應器702檢測充電埠的溼度值，判斷充電埠的溼度
是否大於預設溼度閾值，若是，則說明對應充電埠的溼度值過大，存在引起充電埠短路可能性；若否，則說明對應充電埠得溼度值不會引起充電埠短路。比如：將預設溼度閾值設為「30％」，當溼度感應器702檢測的充電埠的溼度值為35％時，觸發提示燈，比如提示燈顯示為紅色；且對應充電埠的智能感應開關關閉充電路線。
109.根據本發明實施例，還包括：
110.根據電流感應器(703)的檢測信息，得到充電埠的電流值；
111.判斷充電埠的電流值是否大於對應電流閾值，若是，則觸發預設提示燈，預設智能感應開關關閉對應充電埠電源；若否，則充電正常。
112.需要說明的是，通過電流感應器703檢測充電埠的電流值，若充電埠的電流值大於對應充電埠的電流閾值時，說明充電埠的電流值將對待充電裝置和充電路線造成負載過大，從而減少待充電裝置和多功能充電裝置的使用壽命，或引發安全問題。比如：電腦圓口接口充電線5的電流閾值為4.74a；type-c數據線4的電流閾值為2a；usb母頭3的電流閾值為2a。若檢測到type-c數據線4的充電埠的電流值為3a，則說明type-c數據線4的充電埠的電流值大於電流閾值2a，觸發提示燈，比如提示燈顯示為紅色；並且type-c數據線4上對應的智能感應開關關閉充電路線。
113.根據本發明實施例，還包括：
114.根據電壓感應器(704)的檢測信息，得到連接電源的電壓值；
115.判斷連接電源的電壓值是否大於220v，若是，則觸發預設提示燈，預設智能感應開關關閉電源接入線路；若否，則充電正常。
116.需要說明的是，電壓感應器704檢測插頭1連接處的電壓值，國內居民用電的電壓值為220v，當誤接入商用機械用電時，比如:三相電的電壓值為380v，大於220v，因此觸發提示燈，比如提示燈顯示為紅色；並且智能感應開關關閉電源接入線路，避免電器被損壞。
117.本發明公開的一種多功能充電裝置及控制方法，涉及辦公和生活領域。一種多功能充電裝置，包括插頭、充電器本體、usb母頭、type-c數據線、電腦圓口接口充電線、感應器和粘帶。插頭用於連接電源和充電裝置；充電器本體用於將220v交流電壓通過3組變壓器轉換成3組直流電壓；usb母頭為數碼產品的充電埠；type-c數據線為手機的充電埠；電腦圓口接口充電線為電腦的充電埠；感應器用於監測充電裝置；膠帶用於將type-c數據線和圓口接口充電線進行捆綁。本技術通過一個充電裝置可以給多種數碼產品進行充電，實現方便攜帶，操作簡單，更加滿足人們的生活和工作需求。
118.在本技術所提供的幾個實施例中，應該理解到，所揭露的設備和方法，可以通過其它的方式實現。以上所描述的設備實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，如：多個單元或組件可以結合，或可以集成到另一個系統，或一些特徵可以忽略，或不執行。另外，所顯示或討論的各組成部分相互之間的耦合、或直接耦合、或通信連接可以是通過一些接口，設備或單元的間接耦合或通信連接，可以是電性的、機械的或其它形式的。
119.上述作為分離部件說明的單元可以是、或也可以不是物理上分開的，作為單元顯示的部件可以是、或也可以不是物理單元；既可以位於一個地方，也可以分布到多個網絡單元上；可以根據實際的需要選擇其中的部分或全部單元來實現本實施例方案的目的。
120.另外，在本發明各實施例中的各功能單元可以全部集成在一個處理單元中，也可
以是各單元分別單獨作為一個單元，也可以兩個或兩個以上單元集成在一個單元中；上述集成的單元既可以採用硬體的形式實現，也可以採用硬體加軟體功能單元的形式實現。
121.本領域普通技術人員可以理解：實現上述方法實施例的全部或部分步驟可以通過程序指令相關的硬體來完成，前述的程序可以存儲於計算機可讀取存儲介質中，該程序在執行時，執行包括上述方法實施例的步驟；而前述的存儲介質包括：移動存儲設備、只讀存儲器(rom，read-only memory)、隨機存取存儲器(ram，random access memory)、磁碟或者光碟等各種可以存儲程序代碼的介質。
122.或者，本發明上述集成的單元如果以軟體功能模塊的形式實現並作為獨立的產品銷售或使用時，也可以存儲在一個計算機可讀取存儲介質中。基於這樣的理解，本發明實施例的技術方案本質上或者說對現有技術做出貢獻的部分可以以軟體產品的形式體現出來，該計算機軟體產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機、伺服器、或者網絡設備等)執行本發明各個實施例所述方法的全部或部分。而前述的存儲介質包括：移動存儲設備、rom、ram、磁碟或者光碟等各種可以存儲程序代碼的介質。
