一種垂直鎖塊的製作方法

2023-06-04 16:04:41 4

本實用新型涉及調整機構，尤其是垂直鎖塊。

背景技術：

調整機構是對位置進行調整的機構，一般通過螺杆、皮帶、鏈輪等進行驅動，對於有些調整機構來說，不能進行可靠的鎖定，因此使用起來不安全。

技術實現要素：

本實用新型的目的是提供一種垂直鎖塊，利用本實用新型的結構，能實現可靠的鎖定，提高承重力。

為達到上述目的，一種垂直鎖塊，垂直鎖塊上設有供垂直導杆穿過的三個垂直孔，在垂直鎖塊上設有從側面向其中兩垂直孔分別延伸的橫向切槽，兩橫向切槽相互平行，在垂直鎖塊上設有穿過兩橫向切槽的鎖孔，鎖孔穿過有鎖緊螺栓。

當鎖緊螺栓鎖緊後，具有與橫向切槽連接的兩個垂直孔緊緊的抱合在對應的垂直導杆上，防止垂直滑座移動，當鎖緊螺栓鬆開後，具有與橫向切槽連接的兩個垂直孔鬆開，另一垂直孔起到導向作用，垂直滑座可沿著垂直導杆滑動，這樣，不僅能起到垂直鎖緊的作用，而且沒有連接橫向切槽的垂直孔始終不會脫離對應的垂直導杆，提高了安全性能。對於垂直滑塊來說，垂直滑塊需要承受來自其他裝置的重量，因此，垂直鎖塊需要與三根垂直導杆連接，提高承重能力。

附圖說明

圖1為調整機構的立體圖。

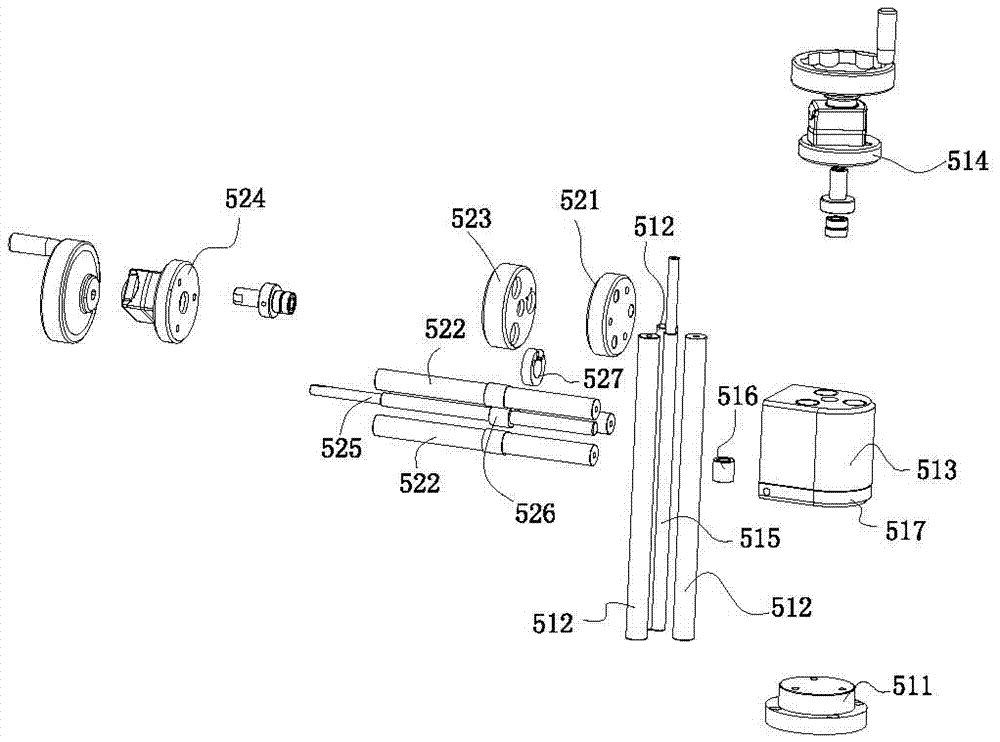

圖2為調整機構的分解圖。

圖3為垂直鎖塊的立體圖。

具體實施方式

如圖1和圖2所示，調整機構5包括垂直驅動裝置51和橫向驅動裝置52。

所述的垂直驅動裝置51包括垂直底座511、垂直導杆512、垂直滑座513和垂直上座514。在垂直底座511與垂直上座514之間連接有三根垂直導杆512，垂直滑座513滑動的設在垂直導杆512上。在垂直滑座513內安裝有垂直螺母516，在垂直底座511與垂直上座514之間設有與垂直螺母嚙合的垂直絲杆515。

所述的橫向驅動裝置52包括橫向底座521、橫嚮導杆522、橫向滑座523和橫向上座524。在橫向底座521與橫向上座524之間連接有三根橫嚮導杆522，橫向滑座523滑動的設在橫嚮導杆522上。在橫向滑座523內安裝有橫向螺母526，在橫向底座521與橫向上座524之間設有與橫向螺母嚙合的橫向絲杆525。

在垂直滑座513上固定有垂直鎖塊517，如圖3所示，垂直鎖塊517上設有供垂直導杆穿過的三個垂直孔5171，在垂直鎖塊上設有從側面向其中兩垂直孔分別延伸的橫向切槽5172，兩橫向切槽相互平行，在垂直鎖塊上設有穿過兩橫向切槽的鎖孔，鎖孔穿過有鎖緊螺栓。當鎖緊螺栓鎖緊後，具有與橫向切槽連接的兩個垂直孔緊緊的抱合在對應的垂直導杆上，防止垂直滑座移動，當鎖緊螺栓鬆開後，具有與橫向切槽連接的兩個垂直孔鬆開，另一垂直孔起到導向作用，垂直滑座可沿著垂直導杆滑動，這樣，不僅能起到垂直鎖緊的作用，而且沒有連接橫向切槽的垂直孔始終不會脫離對應的垂直導杆，提高了安全性能。對於垂直滑塊來說，垂直滑塊需要承受來自橫向驅動裝置的重量，因此，垂直鎖塊需要與三根垂直導杆連接，提高承重能力。

在橫向滑座523上固定有橫向鎖塊527，橫向鎖塊527套在其中一橫嚮導杆上。對於橫向鎖塊來說，只要承受其自身的重量即可，因此，在其中一橫嚮導杆上安裝橫向鎖塊即可達到使用的要求。
