Sketchup是一套直接面向設計方案創作過程的設計工具,其創作過程不僅能夠充分表達設計師的思想而且完全滿足與客戶即時交流的需要,它使得設計師可以直接在電腦上進行十分直觀的構思,是三維建築設計方案創作的優秀工具。
SketchUp是一個極受歡迎並且易於使用的3D設計軟體,官方網站將它比喻作電子設計中的「鉛筆」。它的主要賣點就是使用簡便,人人都可以快速上手。
在AEC軟體應用程式領域中,特別是針對設計歷程的探索(design explorationprocess),SketchUp已經居於領導的地位,世界各地的許多公司與學校皆採用此工具進行設計的工作。從業餘設計、居家環境的改善,到設計大型且複雜的住宅區、商業區、工業區與都會區等計劃,皆可用此工具進行,並獲得立體視覺化的效果。
接下來A君為大家提供SketchUp 軟體的幾款技巧以及問題答疑
1、sketchup建模記得要每完成一個形體的時候給這個形體定義一個組件,這樣才能方便你模型後期的更改,所有的形體以組件的形式分隔開,不會出現黏在一塊的情況出現。
2、在編輯裡面有個一命令叫做原為黏貼,此命令在工作後用處還是比較大的,一般情況下方案不是一版~!方案的衍生版對應著某些細節的更改,哈哈,你們懂的!此命令可以在多個sketchup的進程中實現原位的粘貼!!!!!!!!!!!!!!本條最後建議給它定義一個快捷鍵。
3、sketchup中「H」一般被默認為小手工具,是模型視圖平移的工具,我建議平移視圖用shift 滑鼠中軸鍵。「H」改為隱藏物體的快捷鍵,然後呢,在視圖欄裡面有一個虛顯隱藏物體,建議給這個命令一個快捷鍵「W」,方便模型的更改。
4、當模型達到一定規模的時候,更改某個組件的時候,希望有類似與單獨編輯的功能,當然sketchup也會有類似的功能,在視圖-組件編輯-隱藏剩餘模型,哈哈就是它了!建議呢,給一個快捷鍵,我給的是「。」僅供參考。更改快捷鍵設置在:窗口-系統設置-快捷方式。
5、本期話題提供sketchup原始程序的幾個較為方便的事項,學習心得:
(1)連續複製:選擇物體後,按M,按Ctrl同時點擊左鍵,移動複製的距離,點擊左鍵,輸入數字加X(例:5X,既複製5份)。
(2)間隔複製:同上,輸入數字加/(例:5/,表示間隔複製5份)。
(3)當物體和軸關係不是很明確時,不能對某軸進行移動。得想別的方法。
(4)畫線時,可以尋求參考點來定位,很好用!
(5)線能夠閉合面、割斷線、分割面。
(6)選擇物體時增加或減少用Shift配合。
(7)在表面畫了物體,剪切後粘貼,該物體會順著目的表面安置,很好用。這是Sketch UP的特點。如果須使其失去聯繫,可右鍵選分離。
(8)善用輔助線:用於定位,有捲尺與量角器兩種。系統可以捕捉到輔助線。隱藏輔助線(Q);顯示輔助線(shift Q)
(9)善用組和組件:組類似cad的定義塊,不具有關聯性;組件類似組,但具有關聯性,修改一組件,其他相關聯的組件也會被改變。
(10)按住Shift鍵可以鎖定當前參考。
(11)繪製矩形中,出現Square(平方)提示,則說明為正方形;出現Golden Section(Golden 剖面)提示,則說明為帶黃金分割的矩形。
(12)繪製弧線後輸入「數字S」,來指定弧形的段數。同樣也可指定圓的段數。
6、問題解答
1、如何鏡向?
用旋轉 Ctrl,配合恰當的參考點即可。還可用插件。
2、如何補面?
加線封閉面即可。
3、如何作布爾運算?
運算後,刪除線面即可。如作了群組,須先炸開再刪線面。
4、如何沿路徑複製?
若為單弧線,可找到弧心用旋轉複製。還可用插件。
5、如何分頁?
Shift E
6、鎖定與解鎖有何妙用?
鎖定就無法編輯。
7、如何由線推出面?
用xx插件
8、如何作出拉膜結構?
先用定位方法畫出弧形邊線,再用地形生成工具生成膜。
9、模型對繪圖速度的影響有那些?
高解析度材質、陰影、透明度對3D專業顯卡要求高;模型邊線或細部對CPU要求高(可用窗口尺寸改小來測試)。
10、 物體如何對齊?
依靠輔助線是其中的一種方法。
11、 如何準確畫出立體的線段?
使用輔助線、面來定位。
12、 如何一開機,長度單位就默認為毫米?
在系統屬性下的模板選好圖形模板即可。

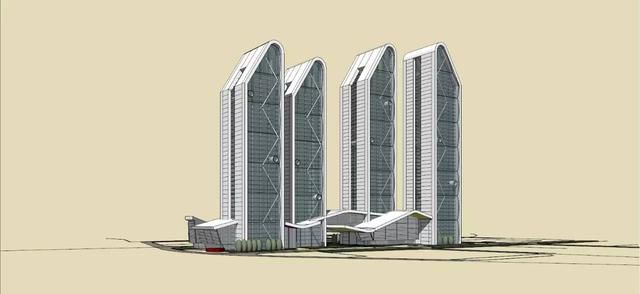

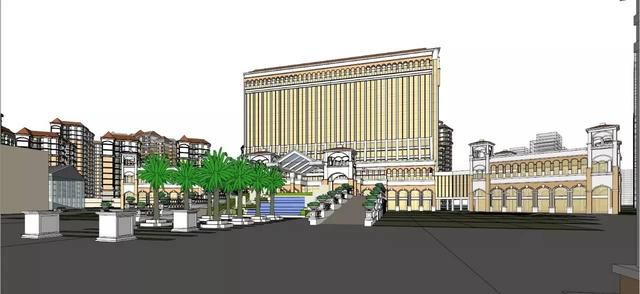

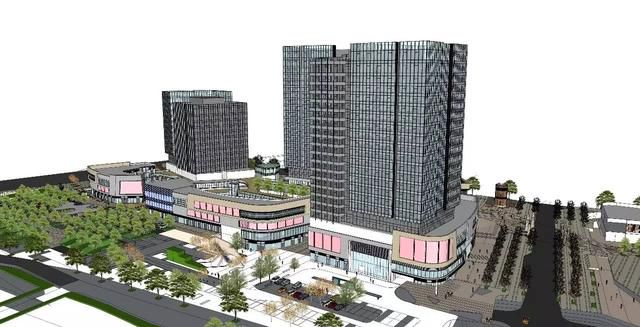

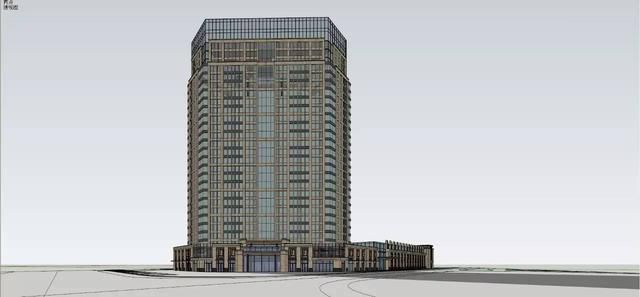

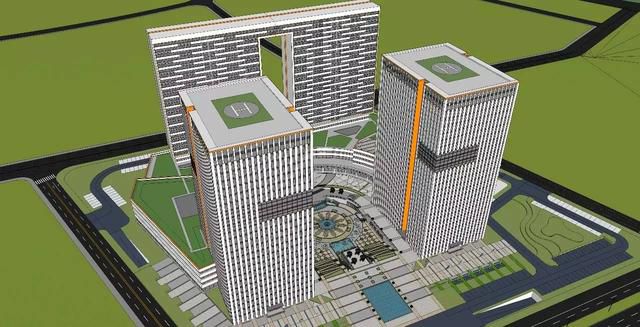

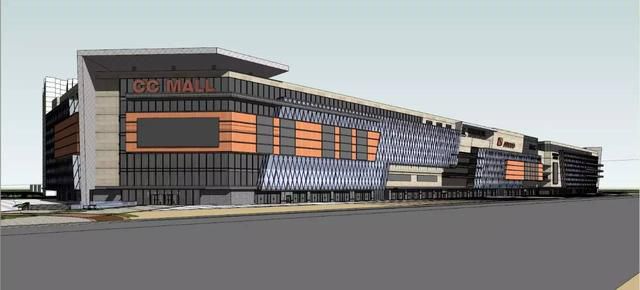

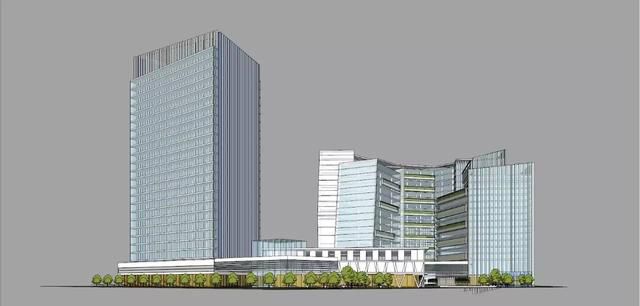

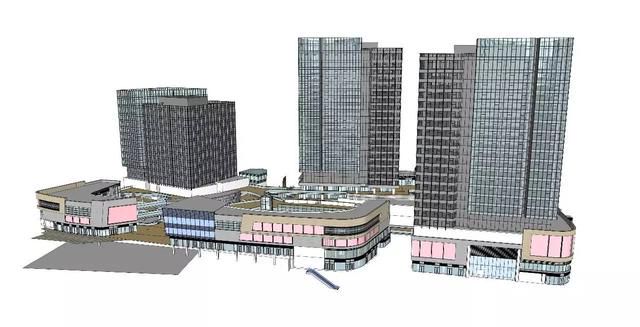

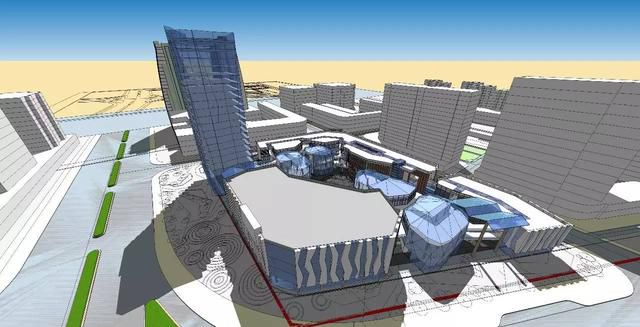

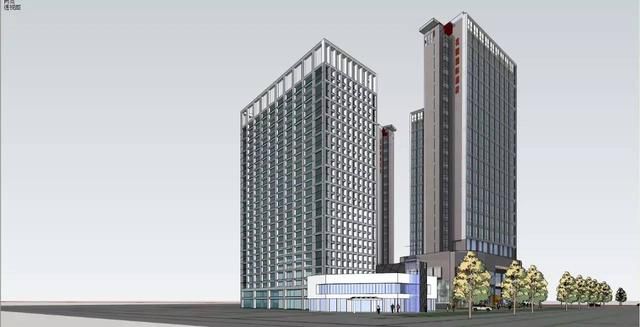

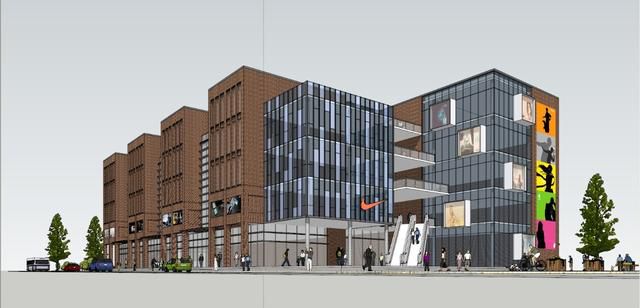

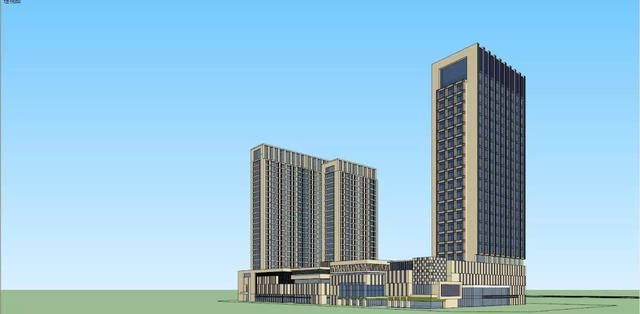

其餘建築綜合體SketchUp 模型設計系列一
