一種LED背光源的恆流控制電路的製作方法
2023-10-10 20:32:22 3
一種led背光源的恆流控制電路
技術領域
1.本發明涉及電學領域,更具體地,涉及一種led背光源的恆流控制電路。
背景技術:
2.led背光源才用於顯示裝置的側入式背光模組和直下式背光模組,直下式背光模組是led背光源直接放置在屏幕後面,光線直接照射,發光均勻畫質清晰,但是其厚度較大,比較厚。側入式背光模組是led背光源放置在屏幕的側面,需要導光板進行導光,比較纖薄,但是價格貴且畫質效果弱一些。led背光源通常包括led燈條和mi n i l ed燈板等。
3.led背光源的led燈(led顆粒/led晶片)的數量很多,led燈條是多個led燈串聯組成,mi n i l ed燈板的led燈按照行和列排布,即行與行之間是並聯關係,每行的各個led燈之間是串聯的關係。第一方面,由於led背光源有多種型號,現有技術的led背光源的恆流控制電路不能適用於多種型號的led背光源。第二方面,由於led燈生產工藝的限制,不同批次不同廠家生產出來的led燈的電壓存在較大的波動。因此,經常出現led背光源的各個led燈之間的亮度不一致,影響畫質效果。
4.有鑑於此,本技術提供一種led背光源的恆流控制電路,能夠給各種規格或型號的led背光源提供恆定的電流,使得各個led燈的亮度一致。
技術實現要素:
5.本發明的目的在於,提供一種led背光源的恆流控制電路,能夠給各種規格或型號的led背光源提供恆定的電流,使得各個led燈的亮度一致。
6.一種led背光源的恆流控制電路,包括接口j1、三極體q2、三極體q3、mos管m1、led電路和恆流電路,接口j1的電源端與mos管m1的源極連接、接地端接地,接口j i的兩個信號端分別與三極體q2和三極體q3的基極連接,mos管m1的漏極與led電路的正極連接,當接口j1的兩個信號端同時輸出控制信號時三極體q2和三極體q3同時導通,使得mos管m1導通;led電路的負極與恆流控制電路連接,恆流控制電路的另一端接地,led電路和恆流控制電路有多個;恆流控制電路包括第一三極體、第二三極體和取樣電阻,mos管m1的漏極還與第一三極體的基極和第二三極體的集電極連接,第二三極體的發射極接地,第一三極體的集電極與led電路的負極連接、發射極與第二三極體的基極和取樣電阻的一端連接,取樣電阻的另一端接地,當mos管m1導通時,第一三極體和第二三極體導通並電流分流,取樣電阻的電流與led燈的電流相同,第二三極體的基極與發射極之間的電壓始終固定,通過調節取樣電阻的阻值,使得每顆led燈的電流始終恆定。
7.在一些實施方式中,所述恆流控制電路還包括限流電阻,mos管m1的漏極還與限流電阻的一端連接,限流電阻的另一端與第一三極體的基極和第二三極體的集電極連接,限流電阻起到限流的作用。
8.在一些實施方式中,所述第一三極體和第二三極體為npn型三極體,電源端vcc通過取樣電阻為第一三極體提供工作偏流,第一三極體飽和導通,led電路開始有電流i d流
過,取樣電阻上的電流i r≈i d,當取樣電阻上電壓接近第二三極體的be結導通電壓時第二三極體開啟,第二三極體集電極電流i c對流入第一三極體的基極電流分流,第一三極體的電流為i1、第二三極體的電流為i2,i 1=i c-i2,第一三極體進入放大區,其ce電壓升高且led電路的電流i d下降,反饋平衡後i d≈i r=第二三極體的be初始導通電壓/取樣電阻的阻值,並且第二三極體的be初始導通電壓固定。
9.進一步的,第二三極體的基極與發射極之間的電壓(be初始導通電壓)固定,為0.6v-0.7v,取樣電阻的阻值固定後,取樣電阻的電流和led電路的電流則固定,mos管m1的漏極輸出的電壓減去第二三極體be初始導通電壓後的電壓都會被第一三極體消耗掉,使得led燈的電流始終恆定,並且與供電vcc的電壓和負載(led燈)的特性無關。
10.這樣的話,不僅一個產品的led背光源能夠保持恆流,所有規格和型號的led背光源都能夠保持同一個恆流電流,發光的亮度一致,效果好。
11.在一些實施方式中,所述恆流控制電路與led電路的數量相同,一個恆流控制電路與一個led電路連接,為其提供恆流電,led電路具有多個led燈。
12.在一些實施方式中,一個led電路由多個led分路串聯組成,一個led分路由多個led燈(led發光二極體)並聯組成,mos管m1導通時led電路才通電。
13.在一些實施方式中,所述三極體q2的發射極與三極體q3的集電極連接,三極體q3的發射極接地,三極體q2的集電極與mos管m1的柵極連接。
14.在一些實施方式中,所述三極體q2和三極體q3為npn型三極體,mos管m1為加強型pmos管,當接口j1的兩個信號端同時輸出高電平時,三極體q2和三極體q3同時導通、mos管m1才導通。
15.在一些實施方式中,所述接口j1的兩個信號端分別為pwm信號端和enab l e信號端,pwm信號端用於輸出調光信號,enab l e信號端用於輸出開關機信號,當enab l e信號端輸出開機信號並且pwm信號端輸出調光信號時,三極體q2和三極體q3同時導通。
16.在一些實施方式中,所述接口j1的一個信號端通過電阻r5與三極體q2的基極連接,三極體q2的基極還通過電阻r6接地,電阻r5和電阻r6起到分壓的作用。
17.在一些實施方式中,所述接口j1的另一個信號端通過電阻r7與三極體q3的基極連接,三極體q3的基極還通過電阻r8接地,電阻r7和電阻r8起到分壓的作用。
18.在一些實施方式中,所述三極體q2的集電極通過電阻r2與mos管m1的柵極連接,mos管m1的柵極與源極之間連接有電阻r1,電阻r1和電阻r2起到分壓的作用。
附圖說明
19.結合以下附圖一起閱讀時,將會更加充分地描述本技術內容的上述和其他特徵。可以理解,這些附圖僅描繪了本技術內容的若干實施方式,因此不應認為是對本技術內容範圍的限定。通過採用附圖,本技術內容將會得到更加明確和詳細地說明。

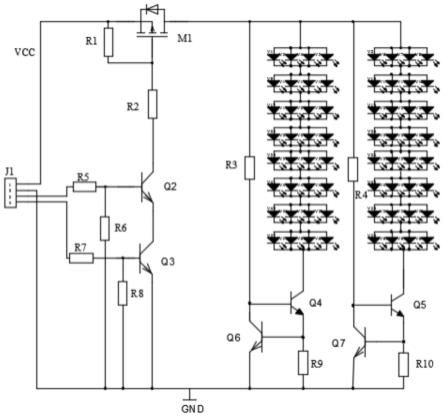

20.圖1為本技術的led背光源的恆流控制電路的電路圖。
具體實施方式
21.描述以下實施例以輔助對本技術的理解,實施例不是也不應當以任何方式解釋為限制本技術的保護範圍。
22.在以下描述中,本領域的技術人員將認識到,在本論述的全文中,組件可描述為單獨的功能單元(可包括子單元),但是本領域的技術人員將認識到,各種組件或其部分可劃分成單獨組件,或者可整合在一起(包括整合在單個的系統或組件內)。組件或系統之間的連接並不旨在限於直接連接。相反,在這些組件之間的數據可由中間組件修改、重格式化、或以其它方式改變。另外,可使用另外或更少的連接。還應注意,術語「聯接」、「連接」、或「輸入」「固定」應理解為包括直接連接、通過一個或多個中間媒介來進行的間接的連接或固定。
23.實施例1:
24.如圖1所示,一種led背光源的恆流控制電路,包括接口j1、三極體q2、三極體q3、mos管m1、led電路和恆流電路,接口j1的電源端與mos管m1的源極連接、接地端接地,接口j i的兩個信號端分別與三極體q2和三極體q3的基極連接,mos管m1的漏極與led電路的正極連接,當接口j1的兩個信號端同時輸出控制信號時三極體q2和三極體q3同時導通,使得mos管m1導通;led電路的負極與恆流控制電路連接,恆流控制電路的另一端接地,led電路和恆流控制電路有2個;恆流控制電路包括第一三極體、第二三極體和取樣電阻,mos管m1的漏極還與第一三極體的基極和第二三極體的集電極連接,第二三極體的發射極接地,第一三極體的集電極與led電路的負極連接、發射極與第二三極體的基極和取樣電阻的一端連接,取樣電阻的另一端接地,當mos管m1導通時,第一三極體和第二三極體導通並電流分流,取樣電阻的電流與led燈的電流相同,第二三極體的基極與發射極之間的電壓始終固定,通過調節取樣電阻的阻值,使得每顆led燈的電流始終恆定。
25.所述恆流控制電路還包括限流電阻,mos管m1的漏極還與限流電阻的一端連接,限流電阻的另一端與第一三極體的基極和第二三極體的集電極連接,限流電阻起到限流的作用。所述第一三極體和第二三極體為npn型三極體,電源端vcc通過取樣電阻為第一三極體提供工作偏流,第一三極體飽和導通,led電路開始有電流i d流過,取樣電阻上的電流i r≈i d,當取樣電阻上電壓接近第二三極體的be結導通電壓時第二三極體開啟,第二三極體集電極電流i c對流入第一三極體的基極電流分流,第一三極體的電流為i1、第二三極體的電流為i2,i 1=i c-i2,第一三極體進入放大區,其ce電壓升高且led電路的電流i d下降,反饋平衡後i d≈i r=第二三極體的be初始導通電壓/取樣電阻的阻值,並且第二三極體的be初始導通電壓固定。第二三極體的基極與發射極之間的電壓(be初始導通電壓)固定,為0.6v-0.7v,取樣電阻的阻值固定後,取樣電阻的電流和led電路的電流則固定,mos管m1的漏極輸出的電壓減去第二三極體be初始導通電壓後的電壓都會被第一三極體消耗掉,使得led燈的電流始終恆定,並且與供電vcc的電壓和負載(led燈)的特性無關。所述恆流控制電路與led電路的數量相同,一個恆流控制電路與一個led電路連接,為其提供恆流電,led電路具有多個led燈。一個led電路由8個led分路串聯組成,一個led分路由4個led燈並聯組成,mos管m1導通時led電路才通電。
26.所述三極體q2的發射極與三極體q3的集電極連接,三極體q3的發射極接地,三極體q2的集電極與mos管m1的柵極連接。所述三極體q2和三極體q3為npn型三極體,mos管m1為加強型pmos管,當接口j1的兩個信號端同時輸出高電平時,三極體q2和三極體q3同時導通、mos管m1才導通。所述接口j1的兩個信號端分別為pwm信號端和enab l e信號端,pwm信號端用於輸出調光信號,enab l e信號端用於輸出開關機信號,當enab l e信號端輸出開機信號並且pwm信號端輸出調光信號時,三極體q2和三極體q3同時導通。所述接口j1的一個信號
端通過電阻r5與三極體q2的基極連接,三極體q2的基極還通過電阻r6接地,電阻r5和電阻r6起到分壓的作用,電阻r5為2k,電阻r6為3k。所述接口j1的另一個信號端通過電阻r7與三極體q3的基極連接,三極體q3的基極還通過電阻r8接地,電阻r7和電阻r8起到分壓的作用,電阻r7為2k,電阻r8為3k。所述三極體q2的集電極通過電阻r2與mos管m1的柵極連接,mos管m1的柵極與源極之間連接有電阻r1,電阻r1和電阻r2起到分壓的作用,電阻r1為10k,電阻r2為20k。
27.儘管本技術已公開了多個方面和實施方式,但是其它方面和實施方式對本領域技術人員而言將是顯而易見的,在不脫離本技術構思的前提下,還可以做出若干變形和改進,這些都屬於本技術的保護範圍。本技術公開的多個方面和實施方式僅用於舉例說明,其並非旨在限制本技術,本技術的實際保護範圍以權利要求為準。
