柱子鋼筋搭接區域要加密嗎（柱子鋼筋綁紮搭接範圍是否該加密）

2023-10-24 11:18:43 1

原創作者：張向榮

今天來講講柱子中的構造細節——柱子鋼筋綁紮搭接範圍，箍筋是否該加密？

你知道答案嗎？

答不上來，就接著往下看吧，工作中往往就是這些細節決定了業務水平的高低，有些算上就算上了，算不上的也不清楚。不知道也沒有關係，今天帶你搞清楚這個問題。

要明白本文的問題：柱子的搭接範圍，箍筋是否加密？

首先要清楚搭接的地方在什麼位置，其次再看是否要加密。

不然告訴你，你也不知道哪裡多算了，說白就是先了解其構造。

1、柱子的搭接

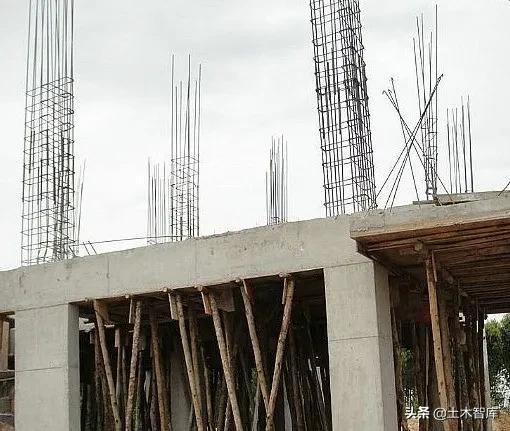

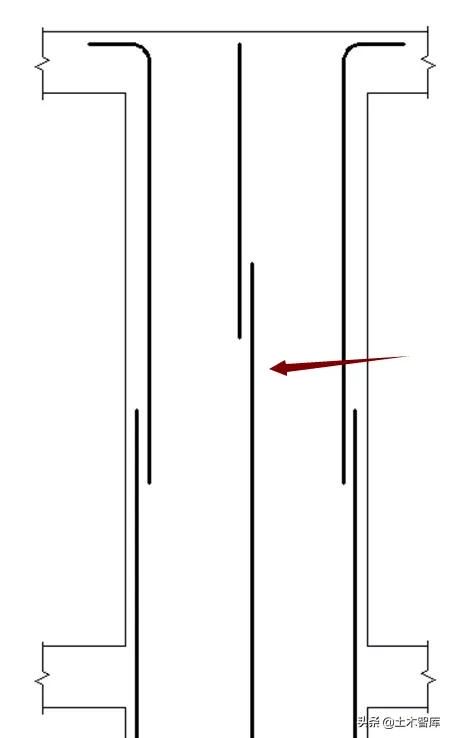

柱子的縱筋如上圖，不是和柱子混凝土一樣，按層高算，縱筋而是高出層高一節，在高出的這部分鋼筋上，綁上鋼筋再連接到下一層。

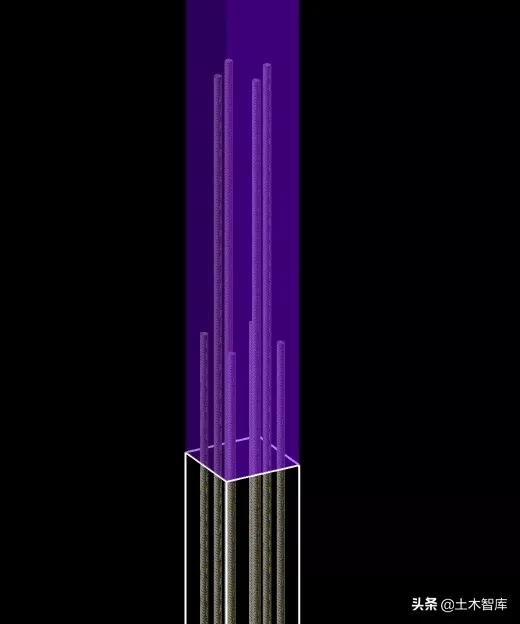

來看廣聯達軟體的鋼筋三維，可以看到軟體裡柱子鋼筋排布，也是鋼筋升上一層去的。（新手不了解施工結構的，可以通過圖集 軟體鋼筋三維，可以快速上手理解）

細心的同學發現，為什麼有的鋼筋上去多一點，有的短一點呢？

因為要有一個錯開我距離，試想一下：如果都在一個高度上進行連接，水平方向一受力，可能齊刷刷的就折斷了。所以搭接處與搭接處，有一個錯開距離，如下圖。

還有，這個上下層鋼筋搭接位置，是想在哪斷開，就在哪斷開嗎？

當然不行。

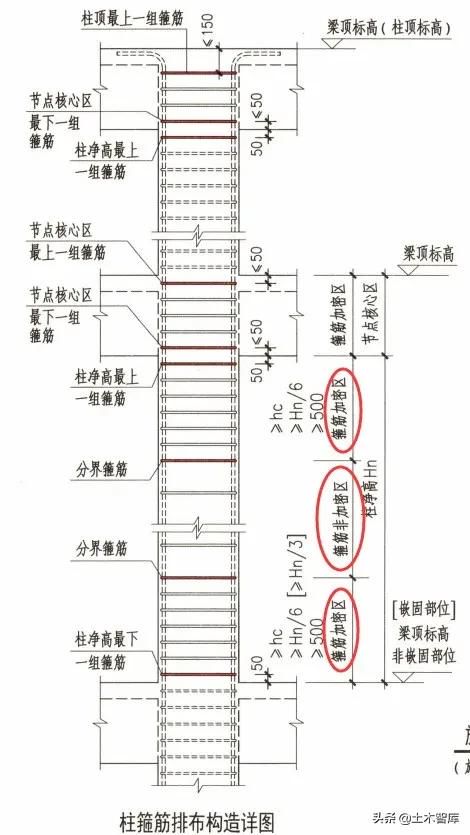

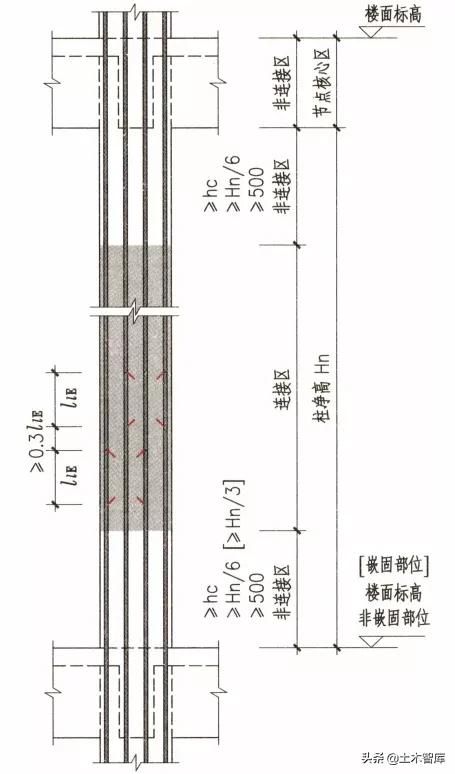

按規定，必須在連接區內搭接，如下圖陰影部分，與之對應還有非連接區。

非連接區範圍有規定：【500mm，1/6柱淨高，柱截面的長邊】取大值。

（當嵌固部位時，取1/3柱淨高）

500mm，就是半米

柱淨高，不含板厚度，梁厚度的淨高

柱截面的長邊hc，例如柱截面尺寸800*400，800就是hc

在3個數據裡取大值，就是非連接區的高度，

剩下的就是連接區。

2、箍筋的加密

清楚了縱筋，再來看箍筋。

非連接區，箍筋是要加密的

連接區，箍筋不加密

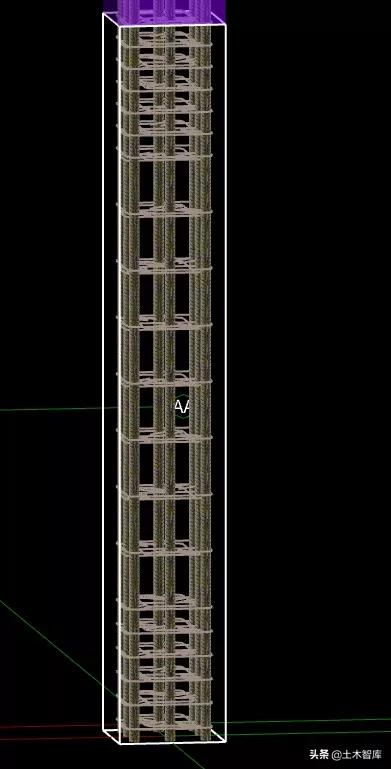

用鋼筋三維看，就是上下箍筋加密，中間不加密。

合起來就組成了柱子的鋼筋的結構。

前面大致知道了柱子的鋼筋構造，箍筋上下加密，中間連接區不加密。

再放大看細節，在中間的連接區中，鋼筋搭接處，箍筋是是否要加密。

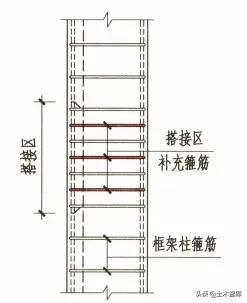

這裡可以找到18G901-1鋼筋排布圖集，有這樣一個節點構造，搭接區要補充箍筋。

有這樣一條規定

搭接區內的箍筋直徑不小於d/4( d為搭接鋼筋的最大直徑) ,間距不應大於100及5d( d為鋼筋的最小直徑)。

其意思就是在連接區中，鋼筋綁紮搭接處，箍筋也是要加密的。

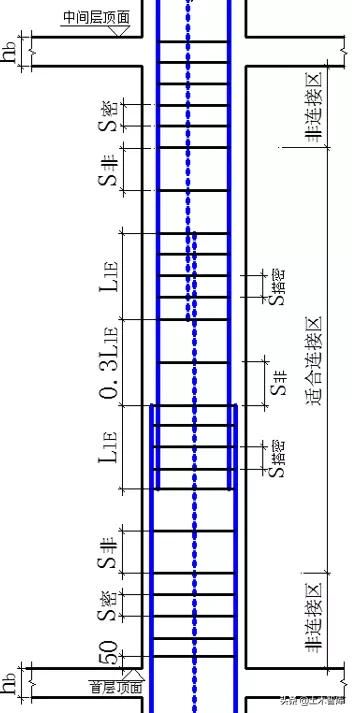

其箍筋加密構造應是下圖這樣。

雖然按圖集規定，柱子上下屬於加密區，中間的連接區箍筋不加密，但在綁紮搭接時，其搭接位置，箍筋也是要加密的。

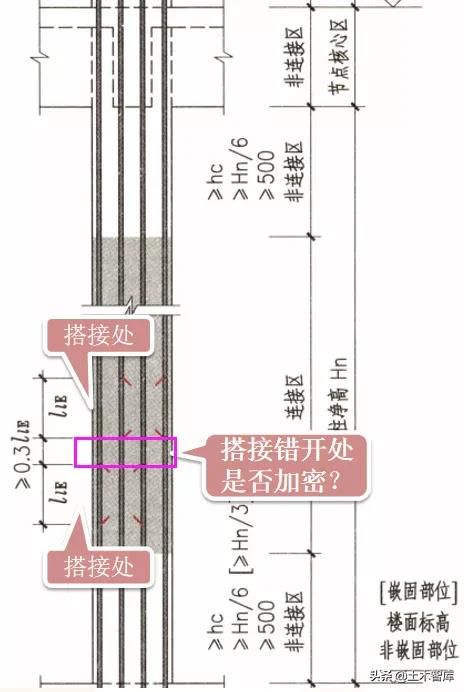

搭接處是加密的，那搭接錯開位置，箍筋是否加密呢？

這個可以從17g圖集中找到要求

搭接區，箍筋加密，但是搭接錯開處，箍筋是非加密的。

清楚了柱子箍筋的排布規則後，再來看一下軟體中，是什麼地方設置。

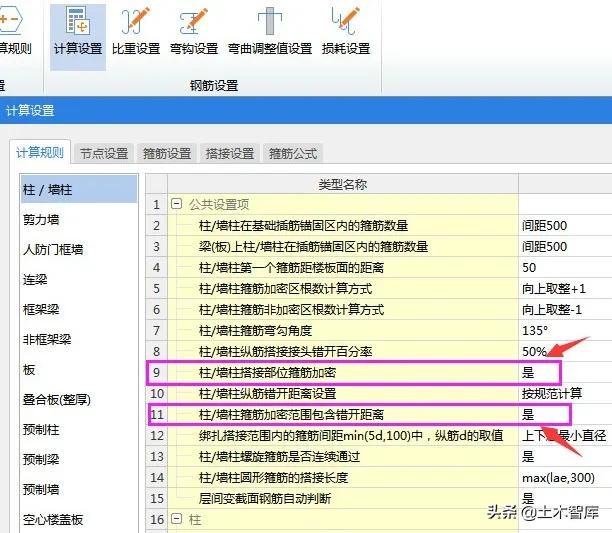

軟體柱子設置中，分別在9條和11條，默認搭接處和搭接錯開處箍筋都是加密的。

綁紮搭接區箍筋是一定加密的，國標的混凝土規範GB50010及16G圖集等都有要求。

搭接錯開範圍，軟體默認也是加密的，但17G圖集的2-6頁說不加密，這到了大家喜聞樂見的爭議環節了。

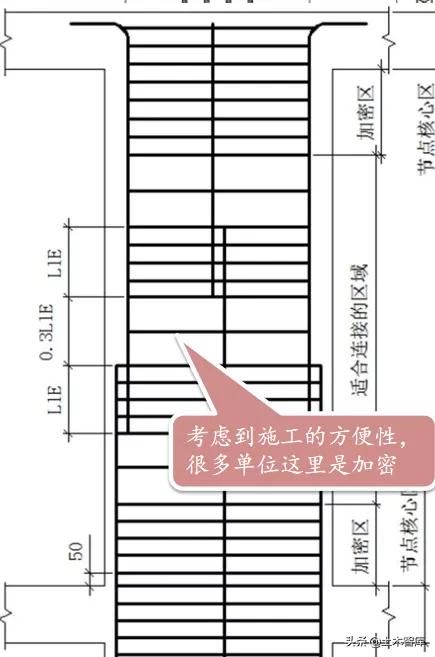

很多施工單位實際施工時，上下的搭接處是加密的，錯開處考慮施工的便捷性，也給做成加密的。

軟體設置的第11條，搭接錯開位置箍筋是否加密設置

調整與不調整，大概差1-2根箍筋，一個柱子實際的鋼筋量大概差1-2kg左右。

在你實際工作中，這一條設置是否調整就看你站在的角度，審計要扣鋼筋要按圖集調，有據可循；施工單位這部分做了，要調整回來也無可厚非。大家怎麼看，有什麼不同見解也歡迎留言討論。
