一種消防栓壓力檢測系統的製作方法
2023-10-21 05:33:15 1
1.本技術涉及消防控設備制系統的的領域,尤其是涉及一種消防栓壓力檢測系統。
背景技術:
2.消防栓是一種固定式消防設施,其要求能夠24小時不間斷保持供水狀態,在周圍建築物起火時,便於人們通過消防栓取水進行滅火。消防栓是日程生活中人們消滅周圍火災的第一道防線。
3.通常的消防栓採用專用的供水管道,即在某一條規劃的路徑上,鋪設主供水管道,在規定的位置設置消防栓,消防栓均與主供水管道連通。為了增強滅火能力,以及增強消防栓覆蓋的滅火範圍,通常需要經過消防栓的水流保持一定的壓力。
4.若是消防栓的出水端的壓力不夠,人們往往不能及時察覺,則會導致消防栓的出水水流變慢,同時其輻射的滅火範圍也會減小,大大降低了消防栓的實際作用。
技術實現要素:
5.為了使得消防栓的供水壓力保持穩定,本技術提供一種消防栓壓力檢測系統。
6.本技術提供的一種消防栓壓力檢測系統採用如下的技術方案:
7.一種消防栓壓力檢測系統,其包括電源dc,用以提供電源;還包括:檢測模塊,用於檢測消防栓內水流的壓力,並輸出水壓信號;
8.控制模塊,連接於檢測模塊,接收檢測模塊的水壓信號,並和預設的標準壓力值vref進行比較,在水壓信號小於標準壓力值vref時輸出加壓信號;以及
9.加壓模塊,連接於控制模塊,響應於加壓信號對主供水管道的供水端進行加壓。
10.通過採用上述技術方案,檢測模塊檢測到消防栓內部的水流壓力小於預設的標準壓力值vref時,控制模塊能夠控制加壓模塊對主供水管道進行加壓,進而使得消防栓內部水流的壓力升高。
11.可選的,所述檢測模塊設置於距離供水管道的供水端最遠一端的消防栓內部。
12.通過採用上述技術方案,在主供水管道上設置的消防栓中,距離供水管道的供水端最遠一端的消防栓內部的水壓最小,因此對該消防栓內部的水壓進行檢測,便於提高測量的水壓的可信度。
13.可選的,一種消防栓壓力檢測系統,還包括通訊模塊,所述通訊模塊包括發射器和接收器,所述發射器的輸入端與檢測模塊的輸出端連接,所述接收器的輸出端與控制模塊的輸入端連接;所述發射器和所述接收器能夠通過進行無線通訊。
14.通過採用上述技術方案,通過通訊模塊,能夠將檢測模塊測得的消防栓內部的水壓信號通過無線通訊的方式傳遞給控制模塊,減少了遠距離的線材布設,節約了成本。
15.可選的,所述加壓模塊包括至少兩臺補水泵,且兩臺補水泵的供電迴路並聯。
16.通過採用上述技術方案,兩臺補水泵進行補水加壓提高了效率,同時兩臺補水泵並聯,在任一臺補水泵出現故障時,另外一臺補水泵仍能夠進行補水加壓,提高了系統的容
錯率。
17.可選的,一種消防栓壓力檢測系統,還包括警示模塊,警示模塊連接於控制模塊,響應於加壓信號進行警示。
18.通過採用上述技術方案,在測得的水壓信號低於標準水壓值時,控制模塊同時控制警示模塊進行警示,便於工作人員發現,以對補水加壓過程進行監看。
19.可選的,所述警示模塊包括聲音警示器h1和燈光警示器h2,聲音警示器h1和燈光警示器h2的供電迴路並聯。
20.通過採用上述技術方案,聲音警示器h1和燈光警示器h2並聯,使得二者能夠同時進行警示工作,提升了工作工作人員發現的機率;同時在任一個警示器故障時,另一個警示器也能夠起到警示的作用。
21.可選的,消防栓的外部固設有壓力表,壓力表的檢測端位於消防栓內部。
22.通過採用上述技術方案,人們能夠通過壓力表查看消防栓內部的水壓,在檢測模塊或者控制模塊出現故障時,便於人們及時發現消防栓內部水壓異常。
23.可選的,一種消防栓壓力檢測系統,還包括主動觸發模塊,主動觸發模塊連接於警示模塊,主動觸發模塊響應於外部觸發輸出人為預警信號,警示模塊響應於人為預警信號進行警示。
24.通過採用上述技術方案,人們能夠通過觸發主動觸發模塊使其輸出人為預警信號,進而使得警示模塊進行警示,以對工作人員起到警示。
25.綜上所述,本技術包括以下至少一種有益技術效果:
26.1.檢測模塊檢測到消防栓內部的水流壓力小於預設的標準壓力值vref時,控制模塊能夠控制加壓模塊對主供水管道進行加壓,進而使得消防栓內部水流的壓力升高;
27.2.在主供水管道上設置的消防栓中,距離供水管道的供水端最遠一端的消防栓內部的水壓最小,因此對該消防栓內部的水壓進行檢測,便於提高測量的水壓的可信度;
28.3.人們能夠通過觸發主動觸發模塊使其輸出人為預警信號,進而使得警示模塊進行警示,以對工作人員起到警示。
附圖說明

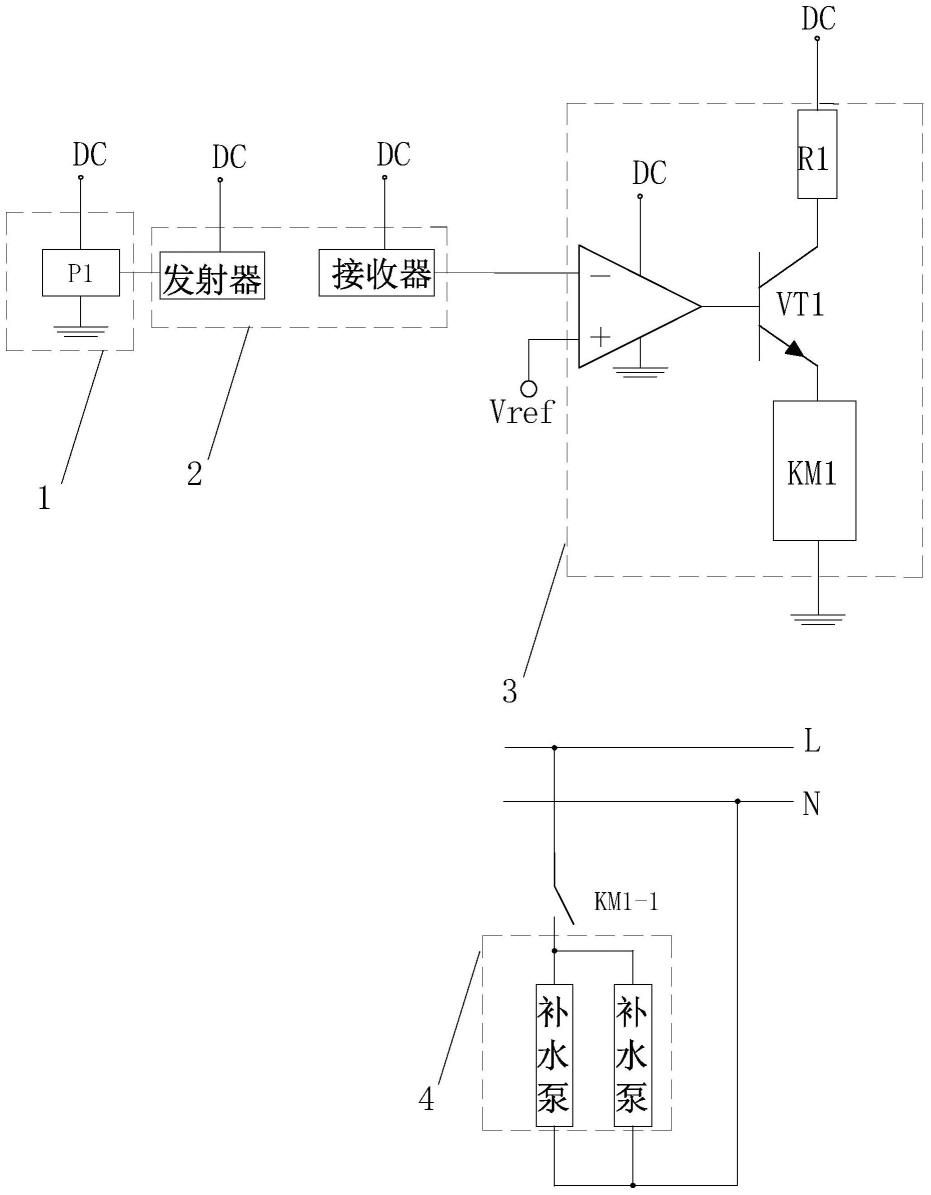

29.圖1是本技術實施例中檢測模塊、控制模塊以及加壓模塊的電路原理圖;
30.圖2是本技術實施例中警示模塊與主動觸發模塊的電路原理圖;
31.圖3是本技術實施例中主供水管道與消防栓連接的整體示意圖。
32.附圖標記說明:1、檢測模塊;2、通訊模塊;3、控制模塊;4、加壓模塊;5、警示模塊;6、主動觸發模塊;8、壓力表;9、補水泵。
具體實施方式
33.以下結合附圖1-3對本技術作進一步詳細說明。
34.本技術實施例公開一種消防栓壓力檢測系統,參照圖1和圖2,其包括電源dc、檢測模塊1、通訊模塊2、控制模塊3以及加壓模塊4。其中檢測模塊1用於檢測消防栓內部水流的壓力並輸出水壓信號,通訊模塊2將水壓信號傳遞至控制模塊3,控制模塊3將水壓信號與預設的標準壓力值vref進行比較,並在水壓信號小於標準壓力值vref時控制加壓模塊4所在
的供電迴路導通,進而對主供水管道的供水端進行加壓,使得主水管道的供水壓力增加,進而使得消防栓內部水流的壓力保持在預設值。
35.參照圖1和圖2,具體地,檢測模塊1包括水壓傳感器p1,水壓傳感器p1設置在消防栓的內部,用以檢測消防栓內水流的壓力。進一步地,水壓傳感器p1設置在距離主供水管道的供水端最遠的消防栓的內部。
36.水流到達距離主供水管道的供水端最遠的消防栓時,由於壓力損耗,會導致此處水流的壓力變小,因此檢測此處的壓力具有代表性;當此處的水流壓力滿足預設的壓力值時,則可以認為主供水管道上連通的其他消防栓內的水流壓力均可滿足預設的壓力值。
37.參照圖1和圖2,通訊模塊2包括發射器和接收器,其中發射器和接收器能夠進行無線通訊。水壓傳感器p1的供電端連接電源dc,水壓傳感器p1接地端接地,水壓傳感器p1的輸出端連接發射器的信號輸入端。
38.參照圖1和圖2,具體地,控制模塊3包括比較器晶片、npn型的三極體vt1、第一電阻器r1以及第一電磁繼電器km1。接收器和發射器的供電端均連接電源dc,其中比較器晶片的負輸入端連接接收器的輸出端,比較器晶片的正輸入端連接外部輸入的標準壓力值vref;比較器晶片的供電正極連接電源dc,比較器晶片的供電負極接地,比較器晶片的輸出端連接於三極體vt1的基極。
39.水壓傳感器p1檢測到的水壓信號經過發射器傳遞至接收器,進而使得水壓信號輸入比較器晶片與預設的標準壓力值vref進行比較,在水壓信號小於標準壓力值vref時,比較器晶片的輸出端輸出高電平。
40.參照圖1和圖2,三極體vt1的集電極連接第一電阻器r1的一端,第一電阻器r1的另一端連接電源dc;三極體vt1的發射極連接第一電磁繼電器km1的線圈的一端,第一電磁繼電器km1的線圈的另一端接地。
41.參照圖1和圖2,一臺補水泵9(參照圖3)的供電正極連接第一電磁繼電器km1的常開觸點knm1-1的一端,其供電負極連接市電零線n,第一電磁繼電器km1-1的另一端連接於市電火線l;另一臺補水泵9的供電正極連接第一電磁繼電器km1的常開觸點km1-1未與市電火線l連接的一端,其供電負極連接市電零線n。
42.在水壓信號小於預設的標準水壓值時,比較器晶片的輸出端能夠輸出高電平,使得npn型的三極體vt1導通,進而使得第一電磁繼電器的線圈得電,此為加壓信號。此時,第一電磁繼電器km1的常開觸點km1-1閉合,兩臺補水泵9的供電迴路均導通,對主供水管道的供水端進行補水。在水壓信號大於或等於預設的標準水壓值時,比較器晶片的輸出端輸出低電平,則控制模塊3不輸出加壓信號,補水泵9不工作。
43.參照圖1和圖2,一種消防栓壓力檢測系統,其還包括警示模塊5和主動觸發模塊6;警示模塊5連接於控制模塊3,響應於加壓信號進行警示;主動觸發模塊6響應於外部觸發輸出人為警示信號,警示模塊5還響應於人為警示信號進行警示。具體地,警示模塊5包括聲音警示器h1和燈光警示器h2,其中聲音警示器h1的一端連接第一電磁繼電器km1的常開觸點km1-2的一端,第一電磁繼電器km1的常開觸點km1-2的另一端連接電源dc,聲音警示器h1的另一端接地。燈光警示器h2的一端連接第一電磁繼電器km1的常開觸點km1-2與聲音警示器h1的連接點,燈光警示器h2的另一端接地。在第一電磁繼電器km1的線圈得電時,電磁繼電器km1的常開觸點km1-2閉合,此時聲音警示器h1和燈光警示器h2均工作進行警示。
44.參照圖1和圖2,距離主供水管道的供水端最遠的消防栓的頂部嵌設有壓力表8(參照圖3),壓力表8的檢測端位於消防栓內部,壓力表8能夠檢測並顯示消防栓內部水流的壓力,便於人們查看。
45.參照圖1和圖2,具體地,主動觸發模塊6包括按鈕開關an和第二電磁繼電器km2,按鈕開關an的一端連接於電源dc,按鈕開關an的另一端連接於第二電磁繼電器km2的線圈的一端,第二電磁繼電器km2的線圈的另一端接地;第二電磁繼電器km2的常開觸點km2-1與第一電磁器km1的常開觸點km1-2並聯。
46.進一步地,按鈕開關an固設於距離主供水管道的供水端最遠的消防栓的外壁,便於人們在查看到壓力表8的水壓低於標準值水壓時,閉合按鈕開關an。按鈕開關an閉合時,第二電磁繼電器km2的線圈得電,第二電磁繼電器km2的常開觸點km2-1閉合,進而使得聲音警示器h1和燈光警示器h2的供電迴路導通,以對工作人員進行警示。
47.以上均為本技術的較佳實施例,並非依此限制本技術的保護範圍,故:凡依本技術的結構、形狀、原理所做的等效變化,均應涵蓋於本技術的保護範圍之內。
