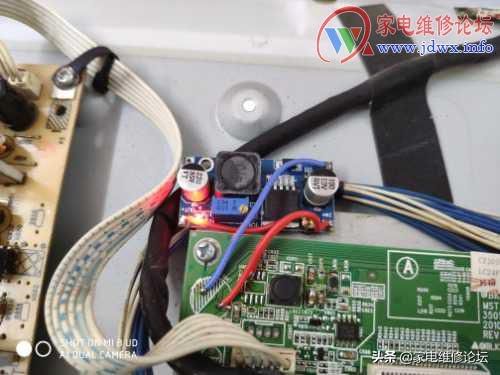

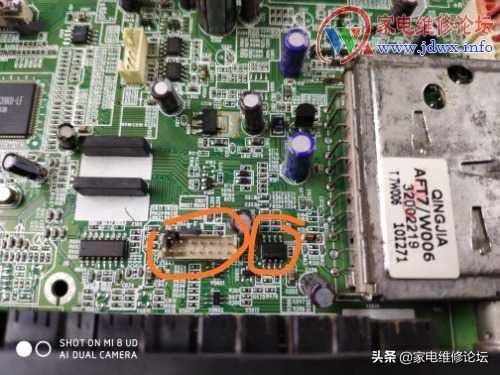

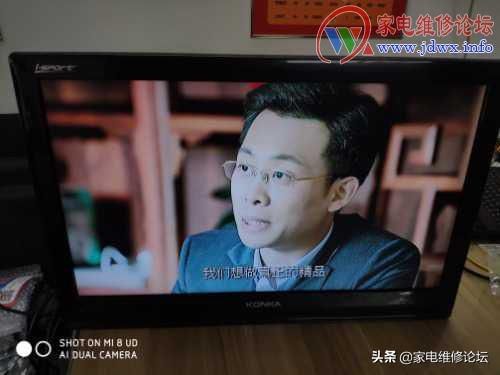

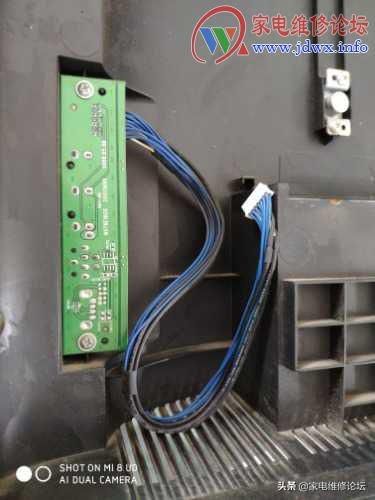

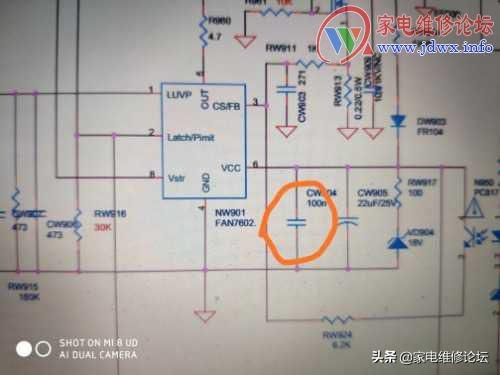

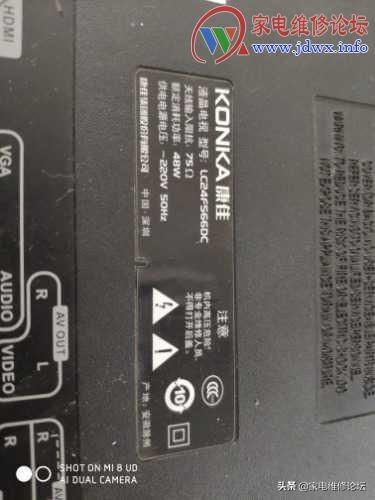

回收一臺康佳24寸LCD，短暫試機白屏，開蓋檢查上屏電壓只有1.6V，順著線路查，上屏電壓開關塊PMK35EP輸入也只有1.6V左右，再往前DC晶片Z1016AI輸入12V正常，輸出1.6V多，就它了，這麼簡單。買了5個Z1016AI，焊上一塊，測量輸出5V，屏顯示康佳字樣正常，不一會再看屏幕，又白屏了！測1016輸出又2V不到了，負載一通查，沒發現短路，1016外圍也無檢測出異常，又上一片，屏線拔掉，通電，開始5V，不一會又跌落，斷開1016輸出後的所有負載，再上一片，結果依然掛掉，難道IC假的？不想折騰了，上了個3A模塊，開機接信號圖像正常了，模塊也無啥溫升，怎麼沒聲音?測量功放塊供電12V正常，主板上一通掃視，發現有個運放4558，旁邊有一排插，查看後蓋相應插頭，發現一路AV輸入和耳機插口，這下明白了，插上便響，哎。。。上蓋收工，接入信號開機放那裡，然後出去了，回來也沒在意，過會才發現電視好像不工作了，指示燈也不亮了，下班了，不管了明天再說。豎日通電開機，電視又工作了，但沒過多久，電視黑了，指示燈滅了，後蓋孔往裡看，模塊指示燈不亮有時閃幾下，看來電源有軟故障，再次開蓋，摘下電源板，12V接個燈泡，通電能亮，電壓11.7V，過段時間後就是滅燈，偶爾能閃幾下，3.3M大電阻拆下測量正常，代換50V22U，450V120U，甚至電源塊FAN7602，外圍直插電阻貼片電阻，二極體穩壓管均未發現問題，就剩貼片電容了，因為輸出電壓跌落時測量FAN7602的6腳電壓也相應跌落，就從6腳開始，發現6腳有個貼片電容CW904，與50V22U並聯，拆除後通電，燈泡常亮，6腳電壓穩定在13.5V左右，輸出電壓也由原來11.7V上升到12.3V,拆下的電容測量正常，清除背膠焊上，故障也不再出現，終於搞定。其實這個板買也就30元錢，但我想修好它，終於遂願。（作者：dj02/家電維修論壇www.jdwx.info）
