擺線針輪減速機軸徑是什麼意思（E系列擺線針輪減速機的速比定義是什麼）

2023-10-16 01:03:11

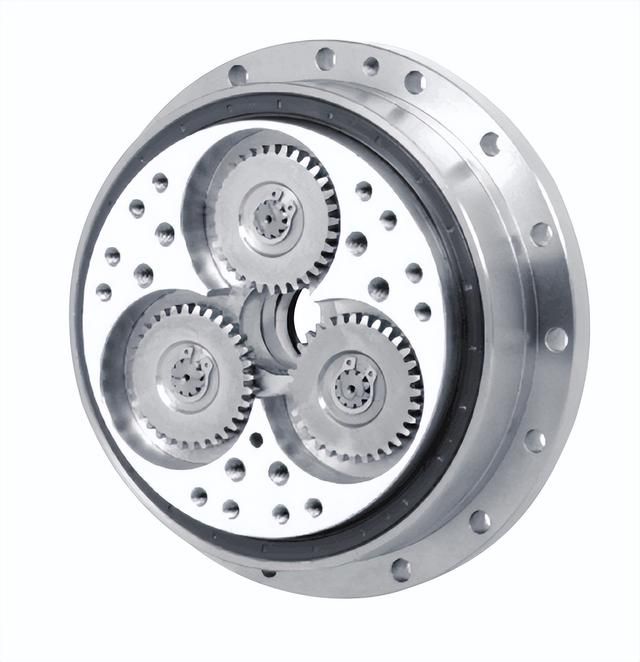

E系列擺線針輪減速機一般用於低轉速、高扭矩的傳動設備。電機、內燃機或其它高速動力通過擺線針輪減速器的輸入軸上裝有錯位180°的雙偏心套，偏心套上裝有兩個稱為轉臂的滾柱軸承。構成H機構，兩個擺線齒輪的中心孔是偏心套上的轉臂軸承的滾道，擺線齒輪與針輪上的一組環形針齒嚙合。為了達到減速的目的，形成了以齒差為一齒的內齒輪減速機構。普通擺線針輪減速器也有幾組原理相同的擺線組合來達到理想的減速效果，稱為減速比(簡稱「速比」)。

擺線齒輪減速器的速比=電機輸出轉數÷減速器輸出轉數。

單級擺線齒輪減速器的速比為:9、11、17、23、29、35、43、59、71、87。

擺線減速器可實現1: 87的高減速比和90%以上的高效單級傳動。如果採用多級傳動，減速比會更大。擺線針輪減速機擺線針輪減速機減速比為9~87，兩級傳動減速比為121 ~ 5133，多級組合可達數萬。而且針齒以嵌套滾動摩擦嚙合，嚙合面沒有相對滑動，所以一級減速效率達到94%。結構緊湊，體積小由於採用了行星傳動原理，輸入軸和輸出軸在同一軸線上，使得模型儘可能的小。○運轉平穩，噪音低，擺線針齒嚙合齒數多，重疊係數大，機械平衡機構，使振動和嗓聲限制在最小程度
