柏林世界最大水族館爆裂(世界最大獨立圓柱體水族館爆裂)
2023-10-04 07:44:32 2

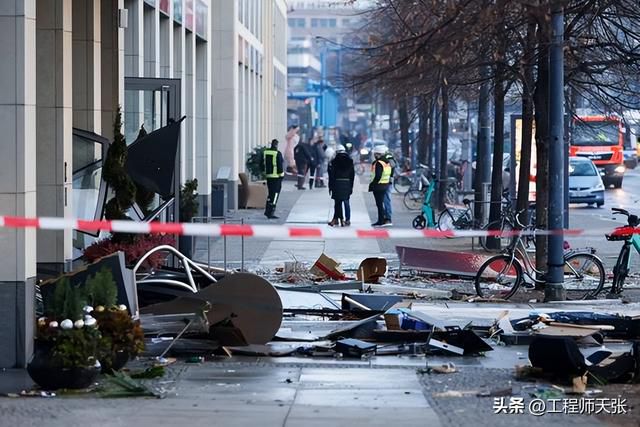

世界上最大的獨立圓柱體水族館,當地時間12月16日凌晨快天亮時,在德國柏林一高檔酒店大廳內突然爆裂!裡面裝有100萬升鹹水和幾十個品種1500條魚類,爆裂發生後,它們噴湧而出,衝向酒店外的馬路上,不少魚被當地的低溫凍死了!
這個世界著名的水族館為什麼會突然爆裂?很多人都忍不住想知道。有網友猜測是不是今年德國能源短缺,供熱不足,把這個水族館給凍裂了?帶著各種疑問和猜測,我們深度了解一下這座水族館。

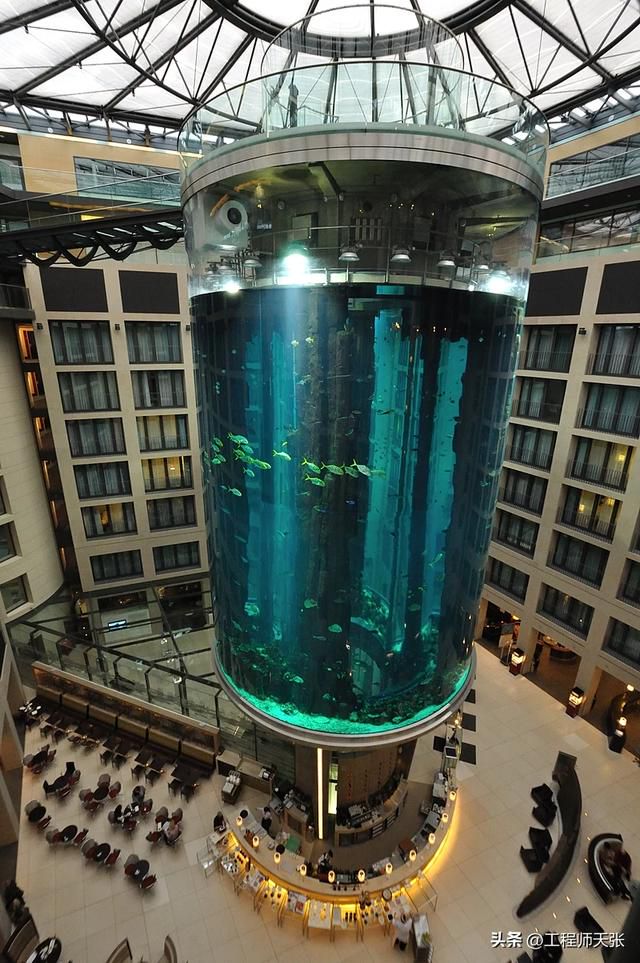

柏林阿誇多姆水族館德國柏林的阿誇多姆(AquaDom)是世界上最大的獨立圓柱形水族館,自2003年12月2日開放以來一直位於柏林米特區的DomAquarée城市區,總投資約1280萬歐元。
這座水族館由一個高16米,直徑11.08米的亞克力透明(丙烯酸玻璃)容器組成,整體建在一個高8.84米的混凝土基礎上,所以建築總高25米。
這座水族館有圓柱形外筒和內筒兩層組成,在圓柱體的中間內筒處,遊客可以乘坐透明觀光電梯穿過水族館的內部,慢慢提升到水族館頂部。來自大約 97 個不同物種的大約 1500 條魚生活在水族館的 100 萬升水中,水中還設置了珊瑚礁。
柏林大水族館協會負責水族館內的生物管理,目的是將阿誇多姆水族館轉變為人工創造的珊瑚礁,以便在圓柱形水族館中為魚類和珊瑚創造一個共同的棲息地。
美國幫著建造的這座水族館是由美國丙烯酸玻璃製造商雷諾聚合物技術公司(RPT)和國際概念管理公司(ICM)聯合設計、製造和安裝的。
這個工程奇蹟使用需要超過150噸的丙烯酸來建造,包括外筒的26塊丙烯酸板和內筒的15塊丙烯酸板。這些面板從科羅拉多州大章克申的RPT生產設施運到柏林,然後在現場粘合在一起。這些丙烯酸面板(亞克力板)從美國科羅拉多州大章克申的雷諾聚合物技術公司生產車間運到德國柏林,然後在現場粘合在一起。在項目現場建造阿誇多姆水族館採用了複雜的過程,在專門建造的環境控制房間內將丙烯酸板直立粘合。
國際概念管理公司(ICM)總部位於科羅拉多州大章克申,多少年來一直與雷諾公司在全世界合作,建設水族館等。這個公司在2002年5月開始參與建設阿誇多姆水族館。
比如2012年,雷諾和國際概念管理公司還一起合作建設了摩洛哥卡薩布蘭卡的新摩洛哥購物中心水族館(Aquadream),它是摩洛哥沿海豪華巨型購物中心的核心,水族館高9.3米,也可以裝100萬升水,水族館的外部類似於一個倒置的錐體,玻璃電梯在雷諾公司生產的透明的R-Cast丙烯酸管中行駛,將購物者運送到商場的頂層。五分鐘的車程將帶客人穿越熱帶珊瑚礁,讓他們與鯊魚,鰩魚和數千種其他魚類面對面,同時向他們介紹海洋生物。雷諾協助國際概念管理公司設計和製造用於建造該水族館的所有R-Cast丙烯酸板,並幫助現場組裝。由於成品外筒太大,無法一體運輸,雷諾公司將其分為七個部分製造。到達現場後,兩個團隊將這些部分粘合在一起,以創建圓錐形外觀。內筒雷諾泰國工廠完全組裝好,然後吊裝到水族館的中心。
摩洛哥卡薩布蘭卡的新摩洛哥購物中心水族館(Aquadream)
丙烯酸玻璃水族館有壞的嗎?按照阿誇多姆水族館丙烯酸玻璃(透明亞克力板)製造商雷諾公司的宣傳,該公司專門對材料進行過性能測試,通過將產品置於一系列應力下來分析R-Cast®的物理性能。由於其產品亞克力板經常受到數千加侖水的壓力或颶風速度的風荷載,因此確保大大冗餘的安全係數至關重要。其安全係數基於 ASME 抗拉強度標準,最低為 11.2。這意味著其丙烯酸在斷裂前可以承受11.2倍的預期負載。這有多強?作為參考,商用飛機的設計安全係數為 1.5,美國宇航局設備的安全係數為 4。
雷諾的丙烯酸玻璃材料抗彎測試
雷諾的丙烯酸玻璃材料抗壓測試
雷諾的丙烯酸玻璃材料抗拉測試
雷諾公司官方宣傳丙烯酸材料(亞克力板)有著高抗衝擊性,是玻璃的17倍,混凝土的4倍,重量約為玻璃的一半。不僅如此,它還是世界上最透明的材料之一,可以加熱並容易形成彎曲的形狀,彎曲的形狀以及其他形狀可以粘合在一起,形成巨大的連續結構,例如圓柱體和長壁擴展,具有相對低吸溼性,而且原材料和製造成本低。如果看這些測試和宣傳,這些丙烯酸玻璃的質量還是不錯的。
但是使用丙烯酸材料的水族館,有沒有出過問題的呢?還真有好幾個呢【註:以下案例不確認材料供應商】。
①佛羅裡達州哈倫代爾海灘某水族館
亞克力板厚3英寸,直徑 14 英尺 x 14 英尺高的圓柱形水族箱在製造(粘合)接縫處打開一條縫,瞬間釋放出數千加侖的水。事件發生後,一個思維敏捷的維修人員用布餐巾塞滿了裂縫,拯救了除一條鯊魚之外的所有水生生物。這種故障是由於製造過程中垂直接縫粘合不良造成的。隨著時間的流逝,該接縫因龜裂而略微打開,從而產生應力集中,從而導致災難性事件。
②杜拜購物中心(世界上最大的)水族館
這座水族館可以容納250 萬加侖的水,擁有超過33000條魚,包括400條鯊魚和黃貂魚,是當時世界上最大的單塊丙烯酸,厚度為 2.5 英尺。結果2010年2月25日在內部觀察隧道處形成裂縫,導致大量水損失。裂縫很快修復,沒有水生生物損失。
③墨西哥馬薩特蘭水族館
這座水族館可以容納120萬加侖的水,裡面有13條大型鯊魚。2017 年 2 月 3 日,一個 3 英寸厚的彎曲頭頂觀景板上瞬間形成了一條大裂縫,裂縫始於水箱外部的一個大鑿痕處,結果導致洩漏了超過四分之三的水,好在裡面的鯊魚能夠被安全清理出來。
④ 美國佛羅裡達州奧蘭多,沃爾特迪斯尼世界
2014 年 3 月 17 日,沃爾特迪斯尼世界內一座大型圓柱形水族館瞬間開口,導致附近T-Rex 餐廳內吃晚餐的很多顧客被淋溼。開口長約三英尺,員工有時間將魚轉移到位於場地上的其他水族館。
為什麼丙烯酸玻璃(亞力克板)材料會爆裂?丙烯酸玻璃是各型水族館的絕佳材料。這種類型的塑料具有適當的機械性能、透明度、設計和製造自由度,這些水族箱可以運行20年或更長時間。然而,如果不特別注意其蠕變特性、製造質量和安裝和維護期間的保養,可能會導致突然的災難性故障。
亞克力並非沒有缺點。其失敗的一些常見原因包括:
亞克力板粘合不良,接縫薄弱;安裝不當;亞克力板製造不良,導致強度和剛度較差;在製造過程中模製或形成面板的殘餘應力;引入大鑿孔或凹口,這會顯著增加面板的應力。結語德國柏林阿誇多姆水族館為什麼會突然爆裂,當地警方還在調查,並沒有指出跟爆炸襲擊是否有關,也沒有明確跟當地降溫有關。不過丙烯酸材料雖然優點多多,但是從2003年建成,至今已經運行了近20年,材料的物理特性也不容忽視。
