三相四線制和三相五線制區別（三相四線制與三相五線制有什麼區別）

2023-09-15 15:51:01 2

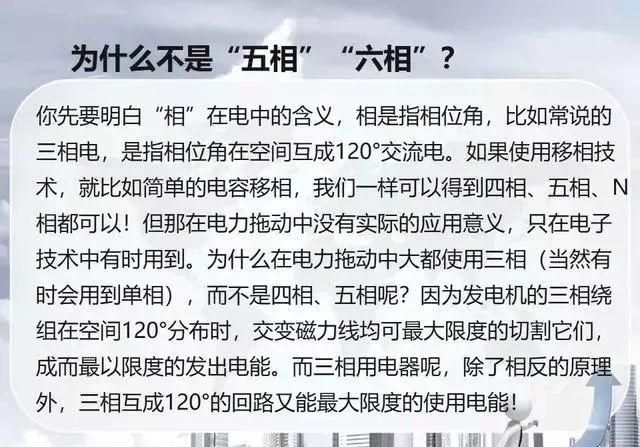

什麼是三相電：我們知道線圈在磁場中旋轉時,導線切割磁場線會產生感應電動勢,它的變化規律可用正弦曲線表示。如果我們取三個線圈將它們在空間位置上相差點120度角,三個線圈仍舊在磁場中以相同速度旋轉,一定會感應出三個頻率相同的感應電動勢。

由於三個線圈在空間位置相差點120度角,故產生的電流亦是三相正弦變化,稱為三相正弦交流電。工業用電採用三相電,如三相交流電動機等。相與相之間的電壓是線電壓,電壓為380V。相與中心線之間稱為相電壓,電壓是220V。樹上鳥教育電氣設計師在線教學網絡課程！

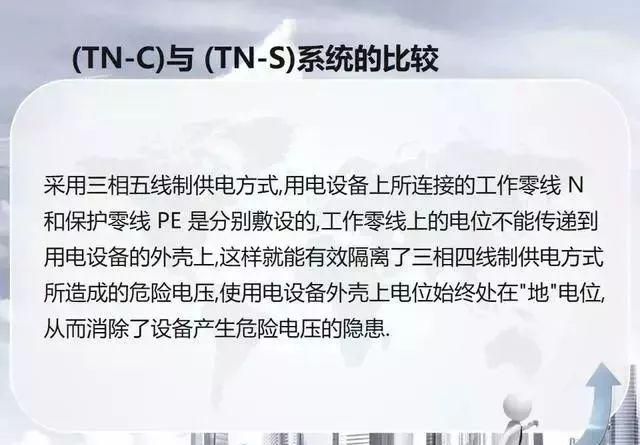

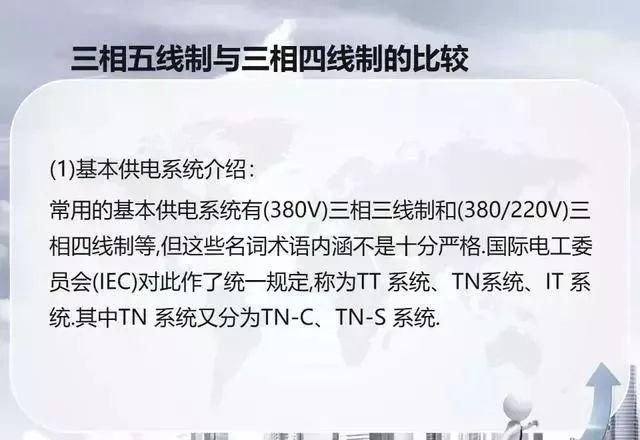

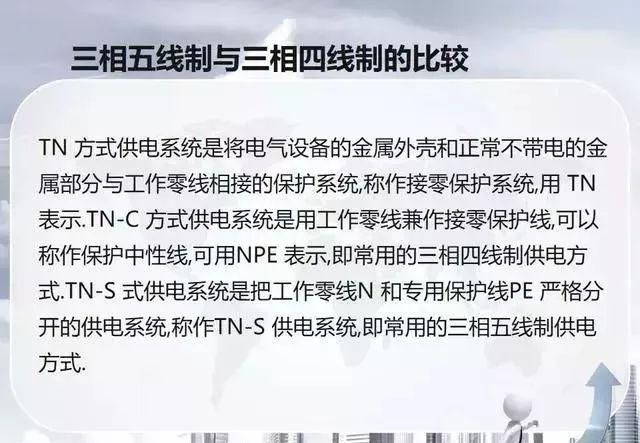

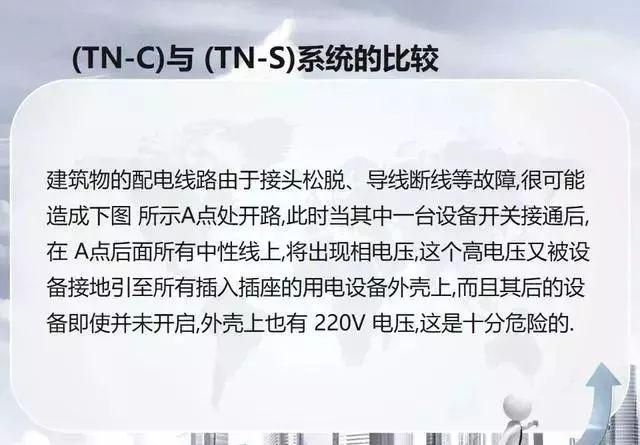

三相四線制：相線A、B、C，保護零線PEN，PEN線上有工作電流通過，PEN在進入用電建築物處要做重複接地；屬於TN-C接地系統.

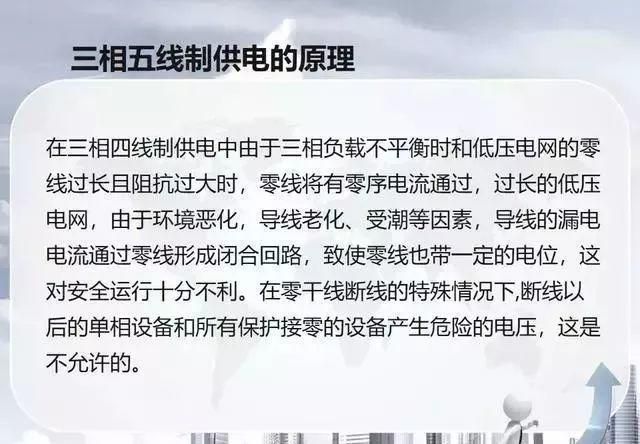

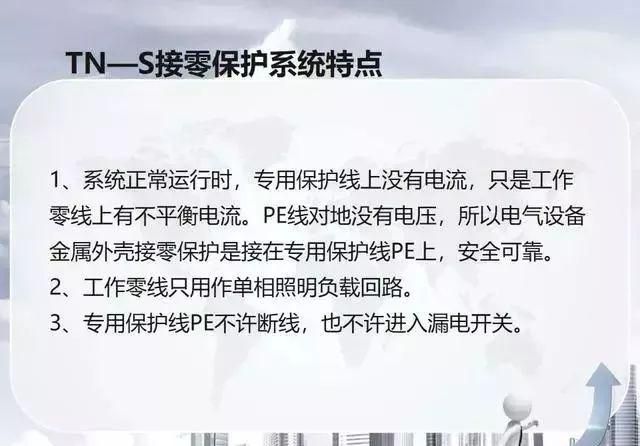

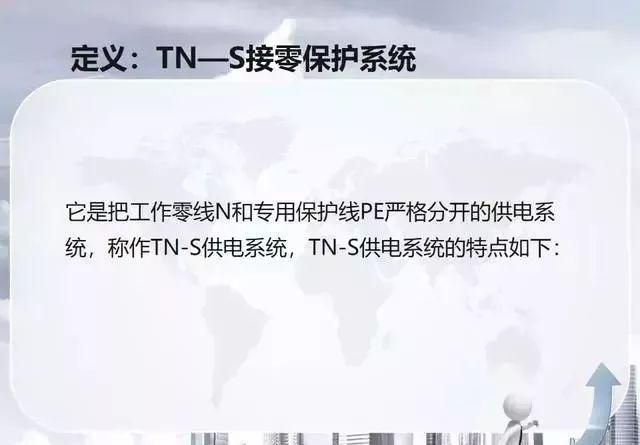

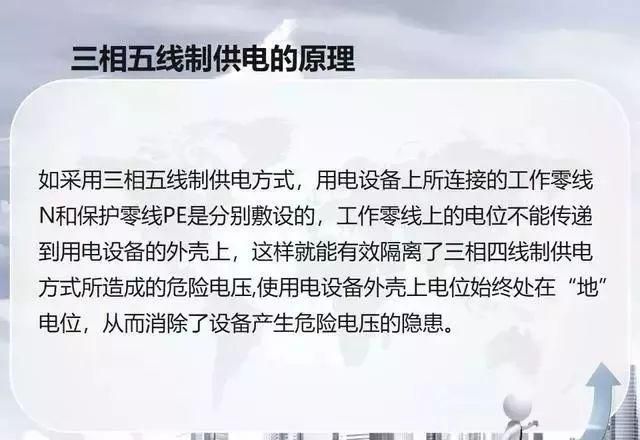

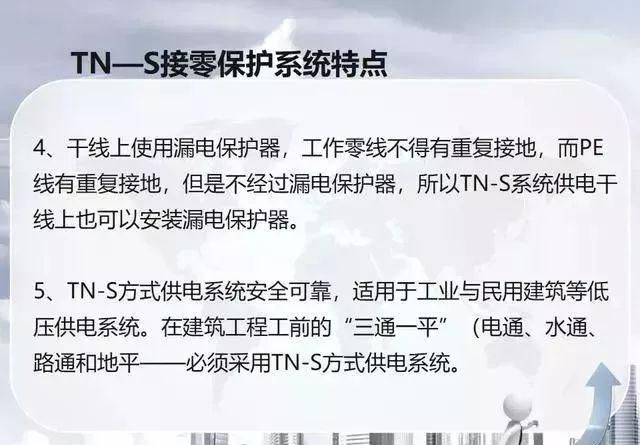

三相五線制：相線A、B、C，零線N，保護接地線PE，N線有工作電流通過，PE線平時無電流（僅在出現對地漏電或短路時有故障電流）；我國民用建築的配電方式採用TN-S接地系統。請看下面更詳細的圖文講解！
