1.本實用新型涉及攝影器材技術領域，尤其涉及一種側手持柄。


背景技術：

2.攝影器材是攝影行業的必需品，常見的攝影器材有角度調節支架、手柄支架等。其中，手柄支架用於連接相機或者手機等拍攝設備，同時可供用戶手持，從而控制拍攝設備拍攝，使用方便。手柄支架通常是通過一個插接座體連接拍攝設備的插接件從而將拍攝設備固定。然而，現有手柄支架的插接座體連接插接件不穩定，使得拍攝設備經常從手柄支架上掉落而損壞拍攝設備；另外，插接座體無法相對手柄支架滑動而無法調節拍攝設備的拍攝位置，用戶體驗感差。


技術實現要素：

3.基於此，有必要針對現有手柄支架連接拍攝設備的插接件不穩定，從而導致拍攝設備容易從手柄支架上掉落的問題，提供一種側手持柄。
4.本實用新型提供了一種側手持柄，包括：
5.手持主體，沿第一方向延伸；
6.拆接組件，沿第二方向延伸並能沿所述第一方向相對所述手持主體滑動，所述第二方向與所述第一方向垂直；所述拆接組件包括插接座、驅動機構和鎖緊機構；所述插接座遠離所述手持主體的一側設有插接槽，所述驅動機構連接所述鎖緊機構，所述鎖緊機構伸出於所述插接槽內，所述驅動機構用於驅使所述鎖緊機構在所述插接槽內移動，以對插設於所述插接槽的插接件鎖緊或者解鎖。
7.上述側手持柄的手持主體可以通過拆接組件連接拍攝設備，拆接組件能夠沿手持主體滑動，從而調節拍攝設備的拍攝位置，用戶體驗感好。另外，拆接組件設置的插接槽與插接件插接之後，還能夠通過設置的驅動機構驅使鎖緊機構對插接件進一步鎖緊，使得插接件安裝穩固，從而連接插接件的拍攝設備安裝穩固，不易掉落。
8.在其中一個實施例中，所述插接座沿其厚度方向設置有相對的第一表面與第二表面，所述第二表面連接所述手持主體，所述第一表面設置有相對的第一安裝座與第二安裝座，所述第一安裝座、所述第二安裝座的頂部與底部之間分別設置有第一插接面、第二插接面，所述第一插接面與所述第二插接面皆設置有插接位，所述第一插接面、所述第二插接面與所述第一表面形成所述插接槽。
9.在其中一個實施例中，所述插接座沿所述第一安裝座至所述第二安裝座的方向開設有滑動槽，所述驅動機構沿所述滑動槽的延長方向布置，所述驅動機構能夠沿所述滑動槽來回移動，以帶動所述鎖緊機構對插設於所述插接槽的插接件鎖緊或者解鎖。
10.在其中一個實施例中，所述鎖緊機構包括限位件、卡接凸緣、限位孔及通孔，所述限位孔與所述通孔皆連通於所述滑動槽與插接槽，所述限位件與所述卡接凸緣皆連接於所述驅動機構，所述限位件通過所述限位孔伸入至所述插接槽；所述驅動機構能夠帶動所述
限位件在鎖緊位置與解鎖位置之間切換，當所述驅動機構帶動所述限位件位於所述鎖緊位置時，所述限位件卡接於插接件，同時所述卡接凸緣穿設所述通孔伸入至所述插接槽抵緊所述插接件；當所述驅動機構帶動所述限位件位於所述解鎖位置時，所述限位件脫離所述插接件解鎖，同時所述卡接凸緣脫離所述插接件解鎖。
11.在其中一個實施例中，所述驅動機構包括驅動手柄、固定件、彈性件及設於所述滑動槽的限位臺階，所述驅動手柄與所述固定件分設於所述滑動槽的兩端且相對的一端連接，所述彈性件套設於所述固定件上且一端連接所述驅動手柄，另一端連接所述限位臺階；所述限位件連接所述驅動手柄，所述卡接凸緣連接所述固定件；當推動所述驅動手柄朝向所述固定件移動時，所述彈性件積蓄彈性力，所述驅動手柄帶動所述限位件移動至解鎖位置，所述固定件帶動所述卡接凸緣脫離所述插接槽；當不對所述驅動手柄施加外力時，所述彈性件通過彈性力作用於所述驅動手柄，所述限位件位於所述鎖緊位置，所述卡接凸緣穿設所述通孔位於所述插接槽。
12.在其中一個實施例中，所述拆接組件還包括連接件，所述手持部沿所述第一端部至所述第二端部的方向開設有滑槽，所述連接件的一端通過鬆緊結構連接於所述滑槽，另一端連接所述插接座的第二表面；當所述鬆緊結構為解鎖狀態時，所述連接件能夠沿所述滑槽滑動，當所述鬆緊結構為鎖緊狀態時，所述連接件相對所述滑槽固定。
13.在其中一個實施例中，所述鬆緊結構包括定位件、鬆緊螺絲及設於所述連接件的螺孔，所述定位件設於所述滑槽內，所述鬆緊螺絲穿設所述定位件螺紋連接於所述螺孔。
14.在其中一個實施例中，所述手持主體包括手持座及快拆座體，所述快拆座體包括沿厚度方向相對設置的第三表面與第四表面，所述第四表面沿所述快拆座體周向設置有卡接件，所述手持座面向所述快拆座體的一側沿周向設置有卡槽，或者所述第四表面沿所述快拆座體周向設置有卡槽，所述手持座面向所述快拆座體的一側沿周向設置有卡接件；所述快拆座體能夠與所述手持座轉動連接，以使所述卡接件與所述卡槽配合卡接或者分離；當所述卡接件與所述卡槽卡接時，所述手持座連接所述快拆座體，當所述卡接件與所述卡槽分離時，所述手持座與所述快拆座體分離。
15.在其中一個實施例中，所述側手持柄還包括加固組件，所述加固組件包括連接螺絲、設於所述快拆座體的插孔及設於所述手持座的安裝螺孔；當所述卡接件與所述卡槽卡接時，所述連接螺絲能夠穿設所述插孔螺紋連接於所述螺孔。
16.在其中一個實施例中，所述第三表面設置有相對的第一凸座與第二凸座，所述第一凸座的頂部與底部之間設置有相對的第一插接位與第二插接位，所述第二凸座的頂部與底部之間設置有第三插接位，所述第二插接位與所述第三插接位相對布置，所述第一插接位與所述第二插接位形成第一插接軌道，所述第二插接位與所述第三插接位形成第二插接軌道，所述第一插接軌道與所述第二插接軌道皆可供插接件插接穿設。
附圖說明

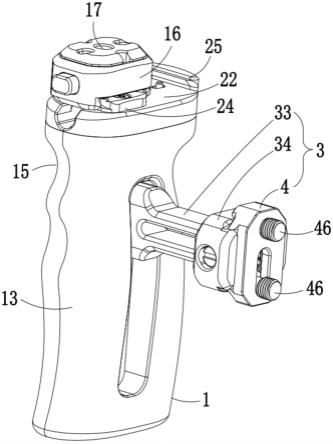

17.圖1為本實用新型側手持柄的結構示意圖；
18.圖2為本實用新型手持主體的結構示意圖；
19.圖3為本實用新型側手持柄的一個視角的分解結構示意圖；
20.圖4為本實用新型側手持柄的另外一個視角的分解結構示意圖；
21.圖5為本實用新型插接件的結構示意圖；
22.圖6為本實用新型拆接組件的全剖面結構示意圖；
23.圖7為本實用新型手持主體的分解結構示意圖。
24.附圖中，各標號所代表的部件列表如下：
25.1、手持主體；1a、手持座；1b、卡槽；11、第一端部；12、第二端部；13、手持部；14、滑槽；15、弧面槽；16、快裝件；17、螺紋孔；18、螺柱；19、快拆件；21、快拆座體；21a、連接凸起；21b、卡接件；22、第三表面；23、第四表面；24、第一凸座；24a、鎖合槽；25、第二凸座；26、螺絲；28a、第一插接位；28b、第二插接位；28c、第三插接位；29a、連接螺絲；29b、插孔；29c、安裝螺孔；3、拆接組件；31、鬆緊螺絲；32、定位件；33、連接件；33a、螺孔；34、插接座；34a、插接槽；35、第一表面；36、第二表面；37、第一安裝座；38、第二安裝座；4、插接件；41、插接凸座；42、限位槽；43、阻尼抵接面；44、導向斜面；45、安裝槽；46、安裝螺絲；51、驅動手柄；52、固定件；53、限位件；54、彈性件；55、限位臺階；56、限位孔；57、通孔；58、卡接凸緣；59、滑動槽。
具體實施方式
26.為使本實用新型的上述目的、特徵和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做清楚、完整的描述。顯然，以下描述的具體細節只是本實用新型的一部分實施例，本實用新型還能夠以很多不同於在此描述的其他實施例來實現。基於本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動的前提下，所獲得的所有其他實施例，均屬於本實用新型的保護範圍。
27.需要說明的是，當元件被稱為「固定於」另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是「連接」另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語「垂直的」、「水平的」、「左」、「右」以及類似的表述只是為了說明的目的，並不表示是唯一的實施方式。
28.除非另有定義，本文所使用的所有的技術和科學術語與屬於本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在於限制本實用新型。
29.如圖1所示，本實用新型提供了一種側手持柄，該側手持柄能夠可拆卸連接拍攝設備的插接件4，插接件4與側手持柄上的插接槽34a配合插接後，側手持柄還能夠對插接件4鎖緊，使插接件4連接更穩定，拍攝設備不易連同插接件4脫落。
30.如圖1及圖4所示，在一實施例中，側手持柄包括手持主體1與拆接組件3。手持主體1包括相對的第一端部11與第二端部12以及設於第一端部11與第二端部12之間的手持部13，手持部13大致呈握把狀，且設置有多個銜接的弧面槽15，便於持握。用戶可以用手持握手持部13，操控與手持主體1連接的拍攝設備，使用拍攝設備拍攝方便。
31.如圖1至圖3所示，手持主體1的第一端部11包括第三表面22，第三表面22設置有相對的第一凸座24與第二凸座25。第一凸座24與第二凸座25的底部連接第三表面22，第一凸座24的頂部與底部之間設置有相對的第一插接位28a與第二插接位28b，第二凸座25的頂部與底部之間設置有第三插接位28c，第二插接位28b與第三插接位28c相對布置，第一插接位28a與第二插接位28b形成第一插接軌道，第二插接位28b與第三插接位28c形成第二插接軌道，第一插接軌道與第二插接軌道皆可供快裝件16插接穿設，快裝件16連接拍攝設備，即可
使拍攝設備安裝在手持主體1上使用。
32.上述各個插接位的形狀有許多種，例如槽形結構或者凸緣結構等。在一實施例中，第一插接位28a、第二插接位28b及第三插接位28c均為槽形結構，例如v形槽，使得第一插接軌道呈燕尾狀的插接凸緣，第二插接軌道呈燕尾狀的卡接槽。其中，插接凸緣能夠與自帶卡接槽的拍攝設備配合插接，卡接槽能夠與自帶插接凸緣的拍攝設備連接，使得手持主體1能夠連接多種不同規格的拍攝設備，兼容性強。
33.如圖1及圖2所示，在一實施例中，手持主體1的插接凸緣與一快裝件16的卡接槽配合插接，該快裝件16可以通過設置的螺紋孔17螺紋連接於拍攝設備。第一凸座24的頂部還設置有鎖合槽24a，能夠與快裝件16的鎖合開關配合卡接鎖緊，使該快裝件16穩定地連接在第一凸座24上。另外，還可以通過快裝件16的鎖合開關解鎖，使快裝件16能夠從第一凸座24上抽出拆卸下來，從而將拍攝設備拆卸下來。
34.如圖2所示，在另外一實施例中，手持主體1的卡接槽與一快拆件19的插接凸緣配合插接，該快拆件19可以通過設置的螺柱18螺紋連接於拍攝設備。手持主體1上設置有鎖合開關，鎖合開關能夠與該快拆件19的固定槽配合卡接鎖緊，使該快拆件19穩定地安裝在卡接槽內。另外，還可以通過手持主體1的鎖合開關解鎖，使快拆件19能夠從卡接槽抽出拆卸下來，從而將拍攝設備拆卸下來。
35.如圖4及圖7所示，在一實施例中，手持主體1包括手持座1a及快拆座體21。快拆座體21包括沿厚度方向相對設置的第三表面22與第四表面23，第四表面23設置有連接凸起21a，連接凸起21a沿快拆座體21周向設置有卡接件21b。手持座1a面向快拆座體21的一側沿周向設置有卡槽1b，或者第四表面沿快拆座體21周向設置有卡槽1b，手持座1a面向快拆座體21的一側沿周向設置有卡接件21b。本實施例的第四表面23沿快拆座體21周向設置有卡接件21b，手持座1a面向快拆座體21的一側沿周向設置有卡槽1b。快拆座體21能夠與手持座1a轉動連接，以使卡接件21b與卡槽1b配合卡接或者分離。當卡接件21b與卡槽1b卡接時，手持座1a連接快拆座體21，當卡接件21b與卡槽1b分離時，手持座1a與快拆座體21分離。
36.如圖7所示，在一實施例中，側手持柄還包括加固組件，加固組件包括連接螺絲29a、設於快拆座體21的插孔29b及設於手持座的安裝螺孔29c。當卡接件21b與卡槽1b卡接時，連接螺絲29a能夠穿設插孔29b螺紋連接於螺孔29c。快拆座體21除了與手持座1b通過卡接件21b與卡槽1b卡接固定以外，還通過加固組件進行加固，防止快拆座體21在自然狀態下相對於手持座1b轉動而分離。
37.如圖4所示，拆接組件3連接手持主體1，拆接組件3包括插接槽34a、驅動機構以及鎖緊機構。驅動機構連接鎖緊機構，鎖緊機構伸出於插接槽34a內，驅動機構用於驅使鎖緊機構對插設於插接槽34a的插接件4鎖緊或者解鎖。當插接件4插設於插接槽34a時，插接槽34a就能夠對插接件4起到一定的限位作用，再加上鎖緊機構對插接件4進一步鎖緊，使得插接件4在插接槽34a連接更加穩定，連接插接件4的拍攝設備能夠穩定地安裝在手持主體1上。
38.如圖3及圖4所示，插接槽34a的結構有許多種，在一實施例中，拆接組件3包括插接座34，插接座34沿其厚度方向設置有相對的第一表面35與第二表面36，第二表面36連接手持部13，第二表面36可以與手持部13通過一體成型結構設置，還可以通過可拆卸連接的方式連接。
39.手持主體1沿第一方向延伸，第一方向可以是手持主體1的第一端部11至第二端部12的方向。拆接組件沿第二方向延伸並能沿第一方向相對手持主體滑動，第二方向與第一方向垂直。在一實施例中，拆接組件3還包括連接件33，連接件33的延長方向即為上述的第二方向。插接座34通過連接件33連接於手持部13，插接座34連接的拍攝設備能夠沿著第一方向相對手持主體1滑動從而調節拍攝位置。手持部13沿第一方向開設有滑槽14，連接件33的一端通過鬆緊結構連接於滑槽14，另一端連接插接座34的第二表面36。當鬆緊結構為解鎖狀態時，連接件33能夠沿滑槽14滑動，從而調節插接座34的位置。當鬆緊結構為鎖緊狀態時，連接件33相對滑槽14固定，從而固定插接座34。
40.如圖3所示，在一實施例中，鬆緊結構包括定位件32、鬆緊螺絲31及設於連接件33的螺孔33a，定位件32設於滑槽14內，鬆緊螺絲31穿設定位件32及滑槽14螺紋連接於螺孔33a。當需要調節插接座34的位置時，可以先調松鬆緊螺絲31，將連接件33移動至目標位置後，再調緊鬆緊螺絲31，將連接件33固定。
41.如圖4所示，第一表面35設置有相對的第一安裝座37與第二安裝座38，第一安裝座37、第二安裝座38的頂部與底部之間分別設置有第一插接面、第二插接面，第一插接面與第二插接面皆設置有插接位，第一插接面、第二插接面與第一表面35形成插接槽34a。在一實施例中，插接位為v形槽，使得插接槽34a大致呈燕尾狀，該插接槽34a能夠與燕尾狀的插接件4配合插接。
42.如圖4及圖6所示，在一實施例中，插接座34沿第一安裝座37至第二安裝座38的方向開設有滑動槽59，驅動機構沿滑動槽59的延長方向布置，驅動機構能夠沿滑動槽59來回移動，以帶動鎖緊機構對插設於插接槽34a的插接件4鎖緊或者解鎖。
43.上述的鎖緊機構主要有以下三種結構：
44.第一種，如圖4及圖6所示，鎖緊機構包括限位件53與卡接凸緣58，通過限位件53、卡接凸緣58同時與插接件4連接鎖緊或者解鎖，從而使插接件4安裝在插接槽34a或者能夠從插接槽34a抽出拆卸。具體地，鎖緊機構包括限位件53、卡接凸緣58、限位孔56及通孔57。限位孔56與通孔57皆連通於滑動槽59與插接槽34a，限位件53與卡接凸緣58皆連接於驅動機構，限位件53通過限位孔56伸入至插接槽34a，驅動機構能夠帶動限位件53在鎖緊位置與解鎖位置之間切換。當驅動機構帶動限位件53位於鎖緊位置時，限位件53卡接於插接件4，同時卡接凸緣58穿設通孔57伸入至插接槽34a抵緊插接件4。當驅動機構帶動限位件53位於解鎖位置時，限位件53脫離插接件4解鎖，同時卡接凸緣58脫離插接件4解鎖。
45.第二種，如圖6所示，鎖緊機構僅包括限位件53，僅通過限位件53對插接件4鎖緊或者解鎖，具體的原理與第一種實施例一致，在此不多於贅述。
46.第三種，如圖6所示，鎖緊機構僅包括卡接凸緣58，僅通過卡接凸緣58對插接件4鎖緊或者解鎖，具體的原理與第一種實施例一致，在此不多於贅述。
47.如圖4及圖6所示，驅動機構的結構有許多種，在一實施例中，驅動機構包括驅動手柄51、固定件52、彈性件54及設於滑動槽59的限位臺階55。驅動手柄51與固定件52分設於滑動槽59的兩端且相對的一端連接，彈性件54套設於固定件52上且一端連接驅動手柄51，另一端連接限位臺階55。限位件53連接驅動手柄51，卡接凸緣58連接固定件52。具體地，限位件53螺紋穿設於驅動手柄51，便於與驅動手柄51拆裝。卡接凸緣58沿固定件52的周向方向布置，用於與插接件4的阻尼抵接面43阻尼抵緊。當推動驅動手柄51朝向固定件52移動時，
彈性件54積蓄彈性力，驅動手柄51帶動限位件53移動至解鎖位置，固定件52帶動卡接凸緣58脫離插接槽34a。當不對驅動手柄51施加外力時，彈性件54通過彈性力作用於驅動手柄51，限位件53位於鎖緊位置，卡接凸緣58穿設通孔57位於插接槽34a。
48.如圖4、圖5及圖6所示，在一實施例中，與拍攝設備連接的插接件4包括相對設置的兩個插接凸座41，插接件4開設有中空狀的安裝槽45，可以使用兩個安裝螺絲46穿設安裝槽45與拍攝設備螺紋連接，使拍攝設備連接插接件4。每一插接凸座41上均設置有限位槽42、阻尼抵接面43及導向斜面44。由於限位件53與卡接凸緣58相對設置，所以插接件4在插入插接槽34a時，限位件53與其中一個插接凸座41的限位槽42鎖緊或者解鎖，卡接凸緣58與另一個插接凸座41的阻尼抵接面43鎖緊或者解鎖。
49.插接件4與插接槽34a的具體的拆裝過程為：將插接件4沿著插接槽34a的延長方向滑入，導向斜面44先擠壓限位件53朝向解鎖位置的方向短暫移動，卡接凸緣58遠離插接槽34a移動而脫離插接槽34a，彈性件54積蓄彈性力，待限位槽42與限位件53位置對應時，彈性件54釋放彈性力，驅使驅動手柄51遠離固定件52移動，驅動手柄51帶動限位件53朝向限位槽42移動並與限位槽42卡接，同時驅動手柄51帶動固定件52朝向驅動手柄51的方向移動，固定件52的卡接凸緣58重新移動至插接槽34a內與插接件4的阻尼抵接面43抵緊。
50.當需要拆卸插接件4時，可以手動推動驅動手柄51朝向固定件52的方向移動，驅動手柄51帶動固定件52移動，限位件53與卡接凸緣58同時朝向固定件52的方向移動，限位件53脫離限位槽42，卡接凸緣58脫離阻尼抵接面43，從而對插接件4解鎖，插接件4能夠從插接槽34a抽出拆卸。
51.如圖1所示，本實用新型除了能夠在插接座34上連接拍攝設備以外，還能夠在手持主體1上的第一插接軌道或者第二插接軌道再次安裝其它的外部設備，外部設備可以是但不限於補光燈、麥克風或者相機等，補光燈能夠為拍攝設備補光，麥克風能夠在拍攝的過程中講話配合拍攝設備製作視頻，額外再安裝一個相機可以在多個角度拍攝。或者可以把拆接組件3從手持主體1上拆卸下來了，單獨使用手持主體1的第一插接軌道或者第二插接軌道連接拍攝設備使用。
52.以上實施例的各技術特徵可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特徵所有可能的組合都進行描述，然而，只要這些技術特徵的組合不存在矛盾，都應當認為是本說明書記載的範圍。
53.以上實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但並不能因此而理解為對實用新型專利範圍的限制。應當指出的是，對於本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形、替換及改進，這些都應涵蓋在本實用新型的保護範圍之內。因此，本實用新型專利的保護範圍應以權利要求為準。
