可掛載於嬰兒推車的多功能袋的製作方法

2023-09-16 11:59:00 1

本實用新型為涉及一種多功能袋，尤指一種可掛載於嬰兒推車的多功能袋。

背景技術：

帶嬰幼兒外出時，通常都會攜帶嬰兒推車以供嬰幼兒乘坐，嬰兒推車不僅提供嬰幼兒舒適的乘坐環境，亦可減輕父母長期抱著嬰幼兒的疲憊，然而，由於嬰幼兒用品繁多，如奶粉、奶瓶、尿布、溼紙巾、水等等，使父母尚需額外背一個背包以容置嬰幼兒用品，長時間下來，會造成父母額外的負擔。

因此，遂有人發明出一種可掛在嬰兒推車上的袋子，如圖1所示，其包含有一袋體1以及二設置於該袋體1上的掛載件2，該二掛載件2上各設有一魔鬼氈3，通過該魔鬼氈3黏接而可使該袋體1掛載於嬰兒推車的推柄上，以減輕父母親的負擔。

然而，當到達特定場所如餐廳等，嬰兒推車一般無法推到餐桌旁邊，而需寄放於櫃檯，因此，需要嬰幼兒用品一併帶至座位，以防不時之需，但魔鬼氈的設計需利用兩手拉扯才容易拉開，若使用者的手上有抱持嬰幼兒或拿取其他東西，則會造成使用上的不方便，且該袋體上並無設置可供提拿的設計，而無法輕易地拿持住該袋體，此外，嬰幼兒用品繁多，尤其是奶瓶等，常為玻璃製品，故會有一定的重量，而魔鬼氈非使用卡固設計，掛載於嬰兒推車上時，容易有承載不住重量而脫落的危險，且玻璃製品更有碎裂的可能，而容易造成受傷，因此，如何增加掛載件連結的強度，並可快速且方便的拆卸下該袋體以及可輕易的拿持住該袋體，實為本領域技術人員所欲解決的問題。

技術實現要素：

本實用新型的主要目的，在於提供一種可掛載於嬰兒推車的多功能袋，以解決掛載件的強度不足、無法快速且方便的拆卸下該袋體以及無法輕易的拿持住該袋體的問題。

為達上述目的，本實用新型提供一種可掛載於嬰兒推車的多功能袋，是掛載於一嬰兒推車的一推柄，該可掛載於嬰兒推車的多功能袋包含有一袋體、二掛載組件、一延伸輔助件以及一提拿件，該袋體包含有一開口，該二掛載組件相對設置於該袋體內且相鄰於該開口並掛載於該推柄上，並各具有相互扣合的一公扣合部及一母扣合部，該延伸輔助件設置於該袋體相鄰該開口的一側，該提拿件設置於該延伸輔助件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，更包含有二相對設置於該延伸輔助件以使該開口閉合的磁鐵組件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，其特徵在於，更包含有一背持件，該背持件包含有二設置於相對兩端且與二該公扣合部、二該母扣合部相互扣合的卡扣件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，更包含有一設置於該背持件的緩衝部。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，該提拿件的相對兩端各具有一與該延伸輔助件連接的鬆緊件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，更包含有一設置於該袋體內的容置件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，更包含有一設置於該掛載組件的一調整帶上的調節件。

本實用新型所述的可掛載於嬰兒推車的多功能袋，於一實施方式中，更包含有一設置於該袋體外側的夾層。

綜上所述，本實用新型具有以下特點：

一、利用一手壓住該公扣合部即可與該母扣合部脫離，而可以輕易且快速地從該嬰兒推車卸下該袋體，提高使用上的方便性。

二、由於該袋體需裝載繁多的嬰幼兒用品，尤其是奶瓶等，常為玻璃製品，故會有一定的重量，而本實用新型的該二公扣合部及該二母扣合部是利用卡固的方式來卡合，故可提高連接的強度，防止該袋體掛載於嬰兒推車上時，因裝載的物品太重而脫落，且玻璃製品掉落後有碎裂的可能，而容易造成受傷，故可提高使用上的安全性。

三、通過該提拿件的設置，而可輕易的提拿該袋體，提高使用上的便利性。

附圖說明

圖1為現有技術中可掛在嬰兒推車上袋子的立體示意圖。

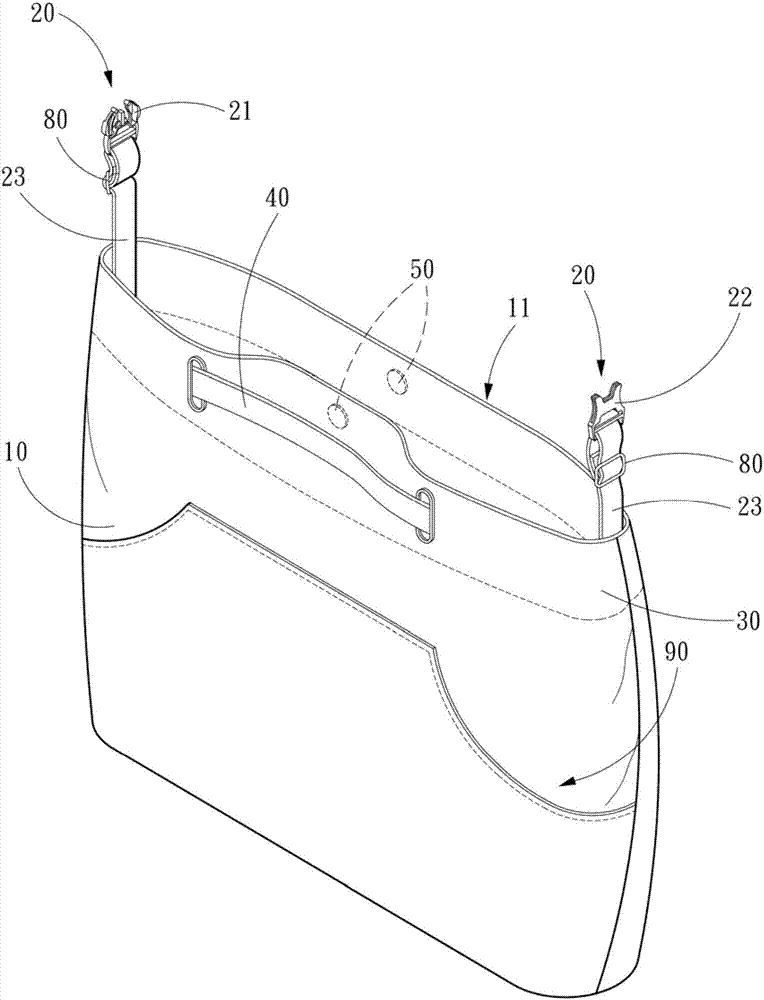

圖2為本實用新型一較佳實施例的第一使用狀態示意圖。

圖3為本實用新型一較佳實施例的第二使用狀態示意圖。

圖4為本實用新型一較佳實施例的掛載應用示意圖。

圖5為本實用新型一較佳實施例的背持應用示意圖。

圖6為本實用新型一較佳實施例的第一提拿應用示意圖。

圖7為本實用新型一較佳實施例的第二提拿應用示意圖。

圖8為本實用新型一較佳實施例的內部俯視示意圖。

其中，附圖標記：

袋體 1

掛載件 2

魔鬼氈 3

嬰兒推車 4

推柄 5

袋體 10

開口 11

掛載組件 20

公扣合部 21

母扣合部 22

調整帶 23

延伸輔助件 30

提拿件 40

鬆緊件 41

磁鐵組件 50

背持件 60

卡扣件 61

緩衝部 62

容置件 70

調節件 80

夾層 90

具體實施方式

本實用新型的詳細說明及技術內容，現就配合附圖說明如下：

請參閱圖2至圖4所示，本實用新型為一種可掛載於嬰兒推車的多功能袋，是掛載於一嬰兒推車4的一推柄5上，該可掛載於嬰兒推車的多功能袋包含有一袋體10、二掛載組件20、一延伸輔助件30以及一提拿件40，該袋體10包含有一開口11，而該二掛載組件20相對設置於該袋體10內且相鄰於該開口11處，且該二掛載組件20各具有一公扣合部21及一母扣合部22，該公扣合部21及該母扣合部22相互扣合卡固而掛載於該推柄5上，該延伸輔助件30設置於該袋體10相鄰該開口11的一側，該提拿件40設置於該延伸輔助件30。而於其中，如圖2所示，該延伸輔助件30為位於一擴大位置，可以增加該袋體10的深度而使容置空間增大，而於圖3中，該延伸輔助件30為向下反折而形成一反折狀態，以顯露出該袋體10內部，方便拿取該袋體10中的物品，此外，反折下來後可以改變該袋體10的造型，增加造型上的多變性。

由於嬰幼兒的用品繁多，且如奶瓶等，常為玻璃製品，都放入該袋體10時會有一定的重量，所以該二掛載組件20是利用二該公扣合部21及二該母扣合部22相互卡固的方式來卡合，故可提高連接的強度，防止該袋體10掛載於該嬰兒推車4上時，因裝載太重的物品而脫落，且玻璃製品掉落後有碎裂的可能，而容易造成受傷，故可提高使用上的安全性，且要將該袋體10取下時，只要利用一手壓住該公扣合部21即可與該母扣合部22脫離，而可以輕易且快速地從該嬰兒推車4卸下該袋體10，並可通過該提拿件40而可輕易的提拿該袋體10，提高使用上的便利性。

而於本實施例中，更包含有二磁鐵組件50、一調節件80以及一夾層90，該二磁鐵組件50相對設置於該延伸輔助件30，並可彼此相互磁吸，以使該開口11閉合，防止物品掉出，而該調節件80設置於該掛載組件20的一調整帶23上，該調節件80可以調節該調整帶23的長度，以符合所需，該夾層90設置於該袋體10外側，可以供放置一些小物品如面紙等等。

繼續搭配參閱圖5至圖7所示，當從該嬰兒推車4拿取下該袋體10後，可以利用一背持件60背負該袋體10，該背持件60包含有二設置於相對兩端的卡扣件61，該卡扣件61可以與二該公扣合部21、二該母扣合部22相互扣合，而形成一背帶以供背負，且該背持件60上可以設置一緩衝部62，以舒緩物品下壓所造成的壓力；而若要選擇手提，則可如圖6所示，將該提拿件40稍微向外拉，以方便提取該袋體10，並可使袋體10形成束口的形狀，防止物品掉出，而於本實施例中，該提拿件40的相對兩端各具有一與該延伸輔助件30連接的鬆緊件41，即二該鬆緊件41的相對兩端分別連接於該延伸輔助件30與該提拿件40，以方便進行調整該袋體10束口的緊度以及該提拿件40的提取長度，或如圖7所示，可直接將該二掛載組件20各自的該公扣合部21及該母扣合部22相互扣合，而可供提拿。

此外，如外出不需要推嬰兒推車，亦可直接利用前述三種方式使用本實用新型，即可攜帶嬰兒用品出門，而不用更換使用不同的袋子，提高使用上的便利性。

繼續搭配參閱圖8所示，為了方便拿取與分類各種嬰幼兒用品，因此本實施例更包含有一設置於該袋體10內的容置件70，而本實施例是以四個做為舉例說明，分別可以為具有鬆緊帶的網狀容置袋、拉鏈袋以及小隔層，而該容置件70的類型可以依據不同需求而有不同配置。

綜上所述，本實用新型具有以下特點：

一、由於嬰幼兒的用品繁多，且如奶瓶等，常為玻璃製品，故會有一定的重量，而該二掛載組件是利用二該公扣合部及二該母扣合部相互卡固的方式來卡合，故可提高連接的強度，防止該袋體掛載於嬰兒推車上時，因裝載太重的物品而脫落，且玻璃製品掉落後有碎裂的可能，而容易造成受傷，故可提高使用上的安全性。

二、該二掛載組件設計成只要利用一手壓住該公扣合部即可與該母扣合部脫離，而可以輕易且快速地從該嬰兒推車卸下該袋體，提高使用上的便利性。

三、卸下該袋體後，可通過該提拿件而輕易的提拿該袋體，提高使用上的便利性。

四、通過該夾層與該容置件的設置，可以方便拿取與分類各種嬰幼兒用品，提高使用上的便利性。

五、通過該背持件的設置，可以利用肩背該袋體，以空出雙手抱持嬰幼兒，可防止嬰幼兒亂晃亂動而發生危險。

六、通過該鬆緊件的設置，可以方便調整該袋體束口的緊度以及該提拿件的提取長度，提高使用上的方便性。

七、將該二掛載組件各自的該公扣合部及該母扣合部相互扣合，而可供提拿。

當然，本實用新型還可有其它多種實施例，在不背離本實用新型精神及其實質的情況下，熟悉本領域的技術人員可根據本實用新型作出各種相應的改變和變形，但這些相應的改變和變形都應屬於本實用新型權利要求的保護範圍。
