水泵接合器簡易操作圖（水泵接合器知識詳解）

2023-09-21 21:30:39

​水泵接合器的作用

發生火災時，室內消防水泵因停電、檢修或出現其他故障而停止運轉期間，或建築物發生較大火災，室內消防用水量顯現不足時，利用消防車從室外消防水源抽水，通過水泵接合器向消防給水管網提供或補充消防用水。

水泵接合器設置原則

下列場所的室內消火栓給水系統應設置消防水泵接合器：

1.高層民用建築；

2.設有消防給水的住宅、超過五層的其他多層民用建築；

3.超過2層或建築面積大於10000㎡的地下或半地下建築(室)、室內消火栓設計流量大於10L/s平戰結合的人防工程；

4.高層工業建築和超過四層的多層工業建築；

5.城市交通隧道。

水泵接合器類型

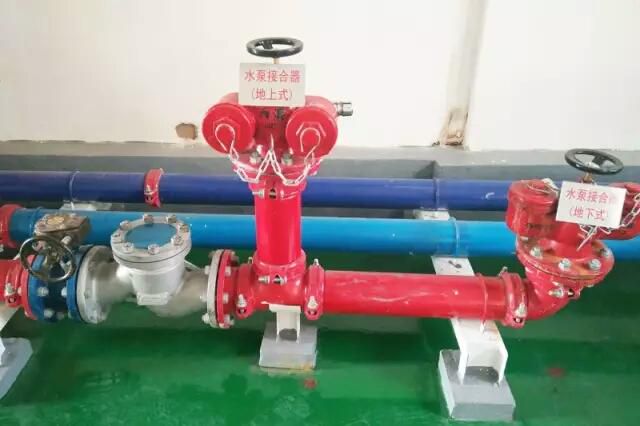

​地下式水泵接合器

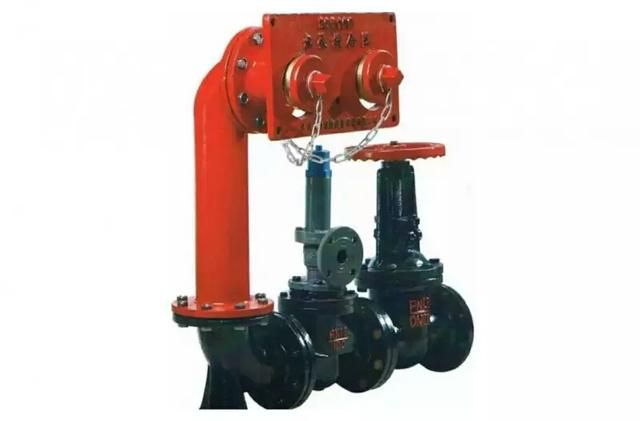

​牆壁式水泵接合器

水泵接合器的設置數量

消防水泵接合器的給水流量宜按每個10L/s～15L/s計算。每種水滅火系統的消防水泵接合器設置的數量應按系統設計流量經計算確定，但當計算數量超過3個時，可根據供水可靠性適當減少。

水泵接合器設置要求

1.水泵接合器是由閥門、安全閥、止回閥、栓口放水閥以及聯接彎管等組成。水泵接合器的組件排列次序應合理，從給水方向，依次是止回閥、安全閥、閥門 。

2.臨時高壓消防給水系統向多棟建築供水時，消防水泵接合器應在每座建築附近就近設置。

3.消防水泵接合器的供水範圍，應根據當地消防車的供水流量和壓力確定。

4.消防給水為豎向分區供水時，在消防車供水壓力範圍內的分區，應分別設置水泵接合器；當建築高度超過消防車供水高度時，消防給水應在設備層等方便操作的地點設置手抬泵或移動泵接力供水的吸水和加壓接口。

5.水泵接合器應設在室外便於消防車使用的地點，且距室外消火栓或消防水池的距離不宜小於15m，並不宜大於40m。

6.牆壁消防水泵接合器的安裝高度距地面宜為0.70m；與牆面上的門、窗、孔、洞的淨距離不應小於2.0m，且不應安裝在玻璃幕牆下方；地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大於0.40m，且不應小於井蓋的半徑。

7.水泵接合器處應設置永久性標誌銘牌，並應標明供水系統、供水範圍和額定壓力。

,
