集傘櫃的製作方法

2023-09-21 15:41:05 1

本實用新型涉及日常生活用品，尤其是涉及一種集傘櫃。

背景技術：

下雨天，人們上班、進商店購物，都要攜帶雨傘。到達目的地後一般都是將雨傘隨意放置，一些地方為了防止雨傘滴水溼染廠房、辦公地點或商場的地板，通常是把雨傘集中放到一個桶或筐中，這樣容易將雨傘搞混亂，也會由於雨水滴到地面上導致地面溼滑或到處都是水，影響人們正常的工作和生活。而現有的一些雨傘架只能單獨放置折傘或長傘，且不便移動。

傘是一種提供陰涼環境或者遮蔽雨的工具；在我們的日常生活中，雨傘是必不可少的工具。外出旅遊或者出門在外都離不開雨傘；現今社會，傘的種類越來越多，如太陽傘、兒童傘、滑翔傘、廣告傘、鉛筆傘、摺疊傘等等；在人們的生活中起著很重要的作用，給人們生活帶來了很大的方便。

集傘櫃可以用在賓館、辦公大廳、旅遊大巴、旅遊列車等公共場所，其是一種使用非常便捷的雨傘存放櫃，同時可以收集雨傘上的積水，防止積水順傘而流至地面，使得地面不潔淨，更有甚者地面上的積水使得地面溼滑，行人經過時易摔倒而發生危險；除此之外，本實用新型還可以將將傘固定在設定位置，保持傘的位置不變，從而節省櫃體內置空間。

技術實現要素：

本實用新型的目的在於提供一種集傘櫃，以解決現有技術中存在的傘在集傘櫃中的位置不能固定的技術問題。

本實用新型提供的一種集傘櫃，該集傘櫃包括：櫃體，櫃體內設置有多個置傘倉，置傘倉內設置有用於固定雨傘的套筒；

櫃體底部設置有接水盤。

進一步地，套筒包括相對設置的第一半圓夾和第二半圓夾，第一半圓夾和/或第二半圓夾可活動地設置在所述置傘倉內。

進一步地，第一半圓夾和第二半圓夾與置傘倉之間設置有彈性元件，彈性元件傾向於迫使第一半圓夾和第二半圓夾彼此靠近，進而將中間的雨傘夾緊。

進一步地，第一半圓夾或者第二半圓夾與置傘倉之間設置有彈性元件，彈性元件傾向於迫使第一半圓夾和第二半圓夾彼此靠近，進而將中間的雨傘夾緊。

進一步地，若干對第一半圓夾和第二半圓夾沿置傘倉軸向方向設置。

進一步地，套筒外高內低地傾斜設置，以便於雨水自傘頂部流出。

進一步地，第一半圓夾和第二半圓夾上下相對設置，設置在下方的第二半圓夾的底面上設有滴水孔。

進一步地，多個所述置傘倉可拆卸連接在櫃體內。

進一步地，接水盤與櫃體滑動連接；櫃體的側面上設置有插入或者拔出所述接水盤的開口。

進一步地，置傘倉上設置有標號，以便於人們查找。

現有技術中，相比於現有技術，

本實用新型提供的一種集傘櫃，該集傘櫃包括：櫃體，櫃體內設置有多個置傘倉，置傘倉內設置有用於固定雨傘的套筒；櫃體底部設置有接水盤，以便於將雨傘安放在置傘倉內，並且通過彈性元件將傘的位置固定。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

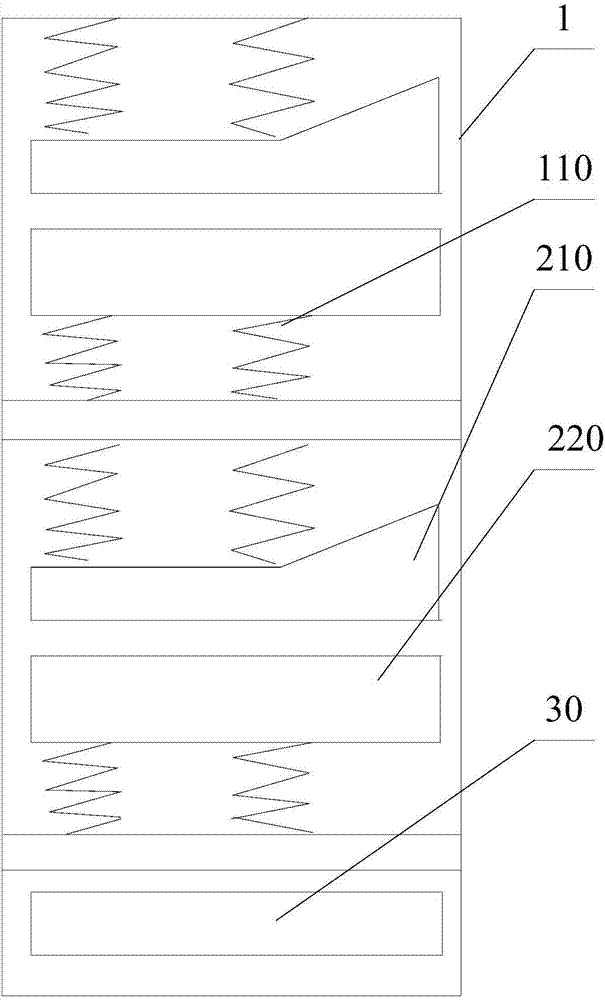

圖1為本實用新型實施例提供的一種集傘櫃的主視圖；

圖2為本實用新型實施例提供的一種集傘櫃的側視圖。

附圖標記：

1-櫃體； 10-置傘倉； 20-套筒；

30-接水盤； 110-彈性元件； 210-第一半圓夾；

220-第二半圓夾。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

在本實用新型的描述中，需要說明的是，術語「中心」、「上」、「下」、「左」、「右」、「豎直」、「水平」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語「第一」、「第二」、「第三」僅用於描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實用新型實施例提供的一種集傘櫃的主視圖。如圖1所示，本實用新型提供的一種集傘櫃，該集傘櫃包括：櫃體1，櫃體1內設置有多個置傘倉10，置傘倉10內設置有用於固定雨傘的套筒20；

櫃體1底部設置有接水盤30。

其中，櫃體1可用塑料一次注塑成型，也可以用陶瓷材料整體製作成。

本實施例中，櫃體1內設置有多個置傘倉10，置傘倉10內設置有用於固定雨傘的套筒20；櫃體1底部設置有接水盤30。以便於將雨傘安放在置傘倉10內，並且通過彈性原件將傘固定。

在上述實施例的基礎上，進一步地，套筒20包括相對設置的第一半圓夾210和第二半圓夾220，第一半圓夾210和/或第二半圓夾220可活動地設置在所述置傘倉10內。

本實施例中，套筒20包括相對設置的第一半圓夾210和第二半圓夾220，在傘插入到套筒20中時，通過這樣設置第一半圓夾210和第二半圓夾220，在人們要將傘插入到套筒20時就可以不用將傘摺疊整理好即可將傘安置好，在通過相對設置的第一半圓夾210和第二半圓夾220的將傘夾緊，可以有效的節省人們的時間，並且能夠減少在集傘倉附近出現人群擁堵的現象發生，從而提高商場和超市等地方的秩序穩定性。

在上述實施例的基礎上，進一步地，第一半圓夾210和第二半圓夾220與置傘倉10之間設置有彈性元件110，彈性元件110傾向於迫使第一半圓夾210和第二半圓夾220彼此靠近，進而將中間的雨傘夾緊。

其中，彈性元件110與第一半圓夾210和第二半圓夾220之間的連接方式可以有多種形式，例如：彈性元件110的一端固定安置在置傘倉10的上下兩端，在第一半圓夾210和第二半圓夾220上設置有固定環，在彈性元件110遠離與置傘倉10固定連接端設置有環形掛鈎，環形掛鈎用於與第一半圓夾210和第二半圓夾220可拆卸連接。

還有，彈性元件110的一端固定安置在置傘倉10的上下兩端，在第一半圓夾210和第二半圓夾220上設置有連接孔，彈性元件110通過連接孔後，通過連接片或者螺栓將彈性元件110與在第一半圓夾210和第二半圓夾220可拆卸連接在一起。

再有，彈性元件110與第一半圓夾210和第二半圓夾220固定連接，在置傘倉10內部的上下兩端設置有多個卡環，在彈性元件110遠離第一半圓夾210和第二半圓夾220設置有與卡環配合連接的固定環。

其中，彈性元件110可以有多種，例如：鋼板彈簧、螺旋彈簧和氣體彈簧等。

本實施例中，在第一半圓夾210和第二半圓夾220與置傘倉10之間設置有彈性元件110，當傘插入到第一半圓夾210和第二半圓夾220之間時，設置在第一半圓夾210和第二半圓夾220上的彈性元件110受到擠壓力，進而將傘夾緊，並且，由於在第一半圓夾210和第二半圓夾220的設置，可以極大的保障人們在安放傘的隨意性，即可以保障傘在第一半圓夾210和第二半圓夾220之間位置固定不變，使傘的外表不受到磨損，進而增加傘的使用壽命。

圖2為本實用新型實施例提供的一種集傘櫃的側視圖。如圖2所示，在上述實施例的基礎上，進一步地，第一半圓夾210或者第二半圓夾220與置傘倉10之間設置有彈性元件110，彈性元件110傾向於迫使第一半圓夾210和第二半圓夾220彼此間靠近，進而將中間的雨傘夾緊。

本實施例中，當第一半圓夾210上設置有彈性元件110時，在將傘插入到套筒20內時，第一半圓夾210受到擠壓力，設置在第一半圓夾210上的彈性元件110進行收縮，彈性元件110傾向於迫使第一半圓夾210和第二半圓夾220彼此靠近，進而將中間的雨傘夾緊。

在第二半圓夾220上設置有彈性元件110時，當將傘插入到套筒20內時，第二半圓夾220受到擠壓力，使第二半圓夾220向下作用力，使彈性元件110受到向下的作用力進行收縮，性元件傾向於迫使第一半圓夾210和第二半圓夾220彼此靠近，進而將中間的雨傘夾緊。

在上述實施例的基礎上，進一步地，若干對第一半圓夾210和第二半圓夾220沿置傘倉10軸向方向設置。

本實施例中，若干對第一半圓夾210和第二半圓夾220沿置傘倉10軸向方向設置，使得套筒20的長度方向和置傘倉10的長度方向一致，這樣可以保障傘插入到套筒20中時，傘的尾端不會暴露在外部，以免在路人經過或者刮碰到其他要安放傘的人，提高集傘櫃的安全性能。

在上述實施例的基礎上，進一步地，套筒20外高內低地傾斜設置，以便於雨水自傘頂部流出。

其中，套筒20外高內低地傾斜設置可以通過多種方式，例如：在第一半圓夾210的尾端和第二半圓夾220的尾端設置有增重件，第一半圓夾210通過增重件使得設置在第一半圓夾210尾端的彈性元件110受到的拉力增加，從而使得第一半圓夾210外高內低，在第二半圓夾220的通過增重件使得設置在第二半圓夾220的尾端的彈性元件110受到的壓力增加，設置在第二半圓夾220的尾端的彈性元件110受到的擠壓變形較大，彈性元件110的高度進而被壓縮，從而第二半圓夾220也外高內低。

還有，第一半圓夾210和第二半圓夾220上設置的彈性元件110的長度不同，在第一半圓夾210的尾端設置有相對於設置在第一半圓夾210的前端的彈性元件110長度長的彈性元件110，從而使第一半圓夾210的外高內低。在第二半圓夾220的前端設置的彈性元件110長度相對於第二半圓尾端的彈性元件110的長度長，以保障第二半圓夾220的外高內低。

再有，第一半圓夾210和第二半圓夾220上設置的彈性元件110的彈性不同，在第一半圓夾210和第二半圓夾220上設有長度相同的彈性元件110，設置在第一半圓夾210和第二半圓夾220的尾端的彈性元件110受力變形較大，這樣就可以使得套筒20呈外高內低的設置。

本實施例中，套筒20外高內低地傾斜設置，當傘插入到套筒20內時，傘的外表面呈傾斜，傘的外表面上的雨水可以沿著的傾斜角度流入到接水盤30中，可以減少雨水流到地面上，既能夠保持清潔程度，也避免了因為雨水導致的地面溼滑而帶來的危險，還能夠減少商場等地方的清潔工人的工作量。

在上述實施例的基礎上，進一步地，第一半圓夾210和第二半圓夾220上下相對設置，設置在下方的第二半圓夾220的底面上設有滴水孔。

本實施例中，第一半圓夾210和第二半圓夾220上下相對設置，第一半圓夾210和第二半圓夾220的相對設置可以使傘在插入到套筒20中更加容易，設置在下方的第二半圓夾220的底面上設有滴水孔，第二半圓夾220下端設置的滴水孔可以將殘留在第二半圓夾220上的水滴儘可能的排出，在第二半圓夾220中殘留的水分就會儘可能的減少，就會減少由殘留的水分滋生細菌和異味的問題，有效的提升了安全衛生。

在上述實施例的基礎上，進一步地，多個所述置傘倉10可拆卸連接在櫃體1內。

其中，置傘倉10與櫃體1的可拆卸連接可以有多種形式，例如：在櫃體1的內部設置有滑軌，在置傘倉10上設置有與滑軌匹配的滑道，滑軌一般設置為2個，並且2各個滑軌可以設置在櫃體1的左右兩側，在置傘倉10的對應位置上設置有2個滑軌，滑軌也可以設置在櫃體1的頂端，2個滑軌與櫃體1的軸向方向平行設置，相對應的置傘倉10的頂端也設置有與置傘倉10軸向方向相平行的2條滑道，並且2條滑道的位置與滑軌的位置相對應，或者滑軌設置在櫃體1的底部，對應的置傘倉10的底部設置有滑道，置傘倉10與櫃體1通過滑道與滑軌連接。

本實施例中，多個所述置傘倉10可拆卸連接在櫃體1內，在置傘倉10內部的零部件需要更換和維護的時候，可以簡便的將置傘倉10從櫃體1中取出，能夠使維護的工作變得簡單，操作簡單，不需要對維護人員進行系統的培訓。

在上述實施例的基礎上，進一步地，接水盤30與櫃體1滑動連接；櫃體1的側面上設置有插入或者拔出所述接水盤30的開口。

其中，接水盤30與櫃體1的滑動連接有多種形式，例如：在櫃體1的底部設置有底座，底座上固定設置有圓柱形軌道，在接水盤30底部設置有滑槽，滑槽的一端設置有凹槽，凹槽的一端設置有開口，開口具有可朔行，通過凹槽與圓柱形軌道進行滑動連接，滑槽可以固定連接在接水盤30底部，也可以與接水盤30的底部進行可拆卸連接，這樣便於接水盤30的清理。

還有，可以在櫃體1的底部設置，滑道上設置中間開口的滑槽，在接水盤30的底部設置有滑輪，滑輪與滑槽卡接，通過滑輪進行滑動連接，可以將櫃體1與接水盤30之間的阻力降低到儘量小的程度，減少工作人員的體力消耗。

本實施例中，接水盤30與櫃體1滑動連接櫃體1的側面上設置有插入或者拔出所述接水盤30的開口，在接水盤30中乘裝有一定量的水之後，需要定期的對接水盤30進行清理，以免滋生細菌，在對接水盤30進行清理時，先將接水盤30從櫃體1中拉出來，在通過接水盤30上的開口將接水盤30中水排出，另外在排水的時候也可不將接水盤30從櫃體1中拉出，直接通過櫃體1側面的插口將水排放出去。

在上述實施例的基礎上，進一步地，置傘倉10上設置有標號，以便於人們查找。

本實施例中，在置傘倉10上設置有標號，當集傘櫃安置在賓館、飯店和超市等場所時，在下雨天置傘倉10中會安置很多的傘，在置傘倉10上設置有標號，可以簡化人們尋找自己的雨傘的過程，減少雨傘丟失的情況發生。

還可以在集傘櫃的底部設置有萬向輪，在萬向輪上設置有制動裝置，在集傘櫃需要安置在某個位置不動時，將制動裝置調節為緊鎖狀態，這樣即可以保障集傘櫃的穩定性，而且在需要對集傘櫃進行位置調整時，只需要將制動裝置調節為非緊鎖的狀態，通過很少的人力即可以完成對集傘櫃的調整。

最後應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；儘管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特徵進行等同替換；而這些修改或者替換，並不使相應技術方案的本質脫離本實用新型各實施例技術方案的範圍。
