一種可分析睡眠狀態的智能手錶的製作方法
2023-10-20 16:15:54
1.本發明涉及智能手錶技術領域，具體為一種可分析睡眠狀態的智能手錶。
背景技術：
2.智能手錶是具有信息處理能力，符合手錶基本技術要求的手錶，智能手錶除指示時間之外，還應具有提醒、導航、校準、監測、交互等其中一種或者多種功能；顯示方式包括指針、數字、圖像等。
3.智能手錶在使用的過程中能夠與使用者家中的智能家居之間進行連接，以通過智能手錶對使用者家中的智能家居進行控制，通過智能手錶對使用者家中的智能家居進行控制，能夠方便使用者的日常生活，有助於使用者對智能手錶及智能家居的使用，當今社會的人們在生活中由於來自生活或是工作的壓力，會使得人們或多或少的有一定程度的失眠，由於不同的人群會有不同工作及休息的生活習慣，在對智能手錶使用的過程中，不能夠協助使用者進行入睡，不便於對使用者的睡眠狀態進行分析。
4.為此，我們提出一種可分析睡眠狀態的智能手錶。
技術實現要素：
5.鑑於上述和/或現有一種可分析睡眠狀態的智能手錶中存在的問題，提出了本發明。
6.因此，本發明的目的是提供一種可分析睡眠狀態的智能手錶，通過在智能手錶上增加協助睡眠及睡眠狀態監測機構，能夠解決上述提出現有技術中不能夠協助使用者進行入睡，不便於對使用者的睡眠狀態進行分析的問題。
7.為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：
8.一種可分析睡眠狀態的智能手錶，包括智能手錶本體，所述智能手錶本體一側的中部安裝有相電連接的控制器，智能手錶本體一端的中部連接有第一錶帶，第一錶帶上滑動套設有第一約束扣，第一約束扣靠近控制器一側表面的中部安裝有心率脈搏傳感器，心率脈搏傳感器採用max30102傳感器，心率脈搏傳感器貫穿第一約束扣靠近控制器一側的扣體，心率脈搏傳感器與控制器之間相電連接，心率脈搏傳感器遠離第一錶帶一側表面固定有相貼合的第一橡膠墊。
9.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述第一橡膠墊遠離心率脈搏傳感器一側的表面固定有相貼合的第一防汗墊，第一約束扣靠近心率脈搏傳感器一側外表面的兩側均間隔開設有若干沿水平方向排列的第一連通孔，同一側第一連通孔位於第一約束扣扣體內的一端之間共同開設有呈水平狀態的第二連通孔，第二連通孔貫穿第一約束扣的兩端表面，第一約束扣遠離心率脈搏傳感器一側的內表面間隔固定有若干第一橡膠片，第一橡膠片遠離與第一約束扣相固定連接的端部與第一錶帶之間相接觸，第一橡膠片有助於對第一約束扣與使用者手臂之間進行防護，避免第一約束扣對使用者的手臂產生擠壓。
10.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述第一約束扣上位於第一連通孔內遠離第二連通孔的一端固定有第一多孔橡膠墊，第一多孔橡膠墊能夠對第一連通孔內進行防護，避免髒物或異物進入影響使用，第一約束扣上位於第二連通孔內的兩端均固定有第二多孔橡膠墊，第二多孔橡膠墊能夠對第二連通孔內進行防護，避免髒物或異物進入影響使用。
11.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述智能手錶本體包括顯示屏，顯示屏位於智能手錶本體遠離控制器的一側，智能手錶本體遠離顯示屏一側的表面固定有相貼合的第二橡膠墊，顯示屏能夠對監測到的數據進行呈現，以便於使用者進行觀察。
12.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述第二橡膠墊與控制器的相對面之間呈相貼合固定的狀態，第二橡膠墊遠離智能手錶本體一側的表面固定有相貼合的第二防汗墊，第二防汗墊遠離第二橡膠墊一側的表面間隔固定有若干軟凸塊，軟凸塊呈水平狀態，軟凸塊能夠對第二防汗墊與使用者手臂之間預留空間，避免使用者手臂處堆積汗液。
13.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述智能手錶本體遠離第一錶帶一端的中部連接有第二錶帶，第一錶帶遠離智能手錶本體的一端連接有連接扣，第二錶帶的中部對應連接扣間隔開設有若干相匹配的留置孔，留置孔貫穿第二錶帶的兩側表面，連接扣與留置孔能夠對第一錶帶與第二錶帶之間進行連接。
14.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述智能手錶本體一側的表面安裝有睡眠模式開關，睡眠模式開關與心率脈搏傳感器之間相電連接，睡眠模式開關相對智能手錶本體呈凸出狀態，睡眠模式開關能夠對智能手錶本體進行睡眠模式的打開或關閉。
15.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述第一約束扣兩側的底部均固定有呈水平狀態的第一連接墊，第一連接墊的中部沿水平方向間隔開設有若干貫穿第一連接墊兩側表面的第一透氣孔，第一錶帶外側位於第一約束扣與智能手錶本體之間滑動套設有第二約束扣，第二約束扣能夠對第二錶帶進行限位。
16.作為本發明所述的一種可分析睡眠狀態的智能手錶的一種優選方案，其中：所述第二約束扣遠離第一防汗墊一側的內表面固定有第二橡膠片，第二橡膠片遠離與第二約束扣相固定連接的一端與第一錶帶之間相接觸，第二約束扣兩側的底部均固定有呈水平狀態的第二連接墊，第二連接墊的中部沿水平方向間隔開設有若干貫穿第二連接墊兩側表面的第二透氣孔，第二透氣孔能夠對第二連接墊與使用者的手臂之間進行透氣。
17.與現有技術相比，本發明所達到的有益效果是：
18.1、本發明中，心率脈搏傳感器能夠對使用者手腕處的動脈部分進行心率脈搏監測，心率脈搏傳感器將監測到的信息信號傳輸至控制器處，控制器將接收到的信息信號傳輸至智能手錶本體內，並通過智能手錶本體打開外界與智能手錶本體相連接的智能音響及智能燈以對使用者進行助眠，智能手錶本體能夠對所監測到的數據進行記錄分析，使用時能夠對不同作息習慣的人群進行助眠，有助於協助使用者進行入睡，便於對使用者的睡眠狀態進行分析。
19.2、本發明中，第一約束扣沿第一錶帶上進行移動的過程中，能夠對第一約束扣的
位置進行調整，使得第一約束扣上的心率脈搏傳感器對應至使用者手腕上的動脈處，進一步的將第二錶帶穿過連接扣的端部對應插入至第一約束扣遠離第一防汗墊一側內，使得第二錶帶對第一約束扣內側的第一橡膠片進行擠壓並穿過第一約束扣，第一約束扣能夠通過第一橡膠片對第二錶帶進行限位，有助於穩定對第一錶帶與第二錶帶之間進行連接。
20.3、本發明中，第一約束扣上的第一連通孔與第二連通孔能夠對第一約束扣與使用者的手臂之間進行通氣，能夠防止第一約束扣與使用者手臂之間產生汗液的堆積，有助於使用者的使用，第一多孔橡膠墊能夠對第一連通孔進行防護，避免髒物或異物進入影響使用，第二多孔橡膠墊能夠對第二連通孔進行防護，避免髒物或異物進入影響使用，有助於對第一約束扣進行使用，第一連接墊能夠防止第一約束扣對使用者的手臂產生擠壓。
附圖說明

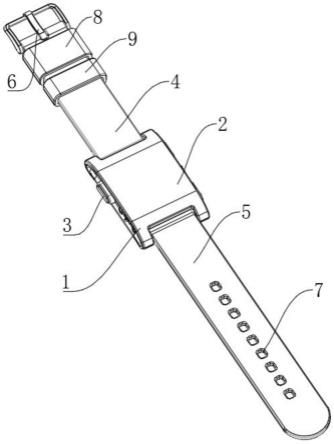

21.圖1為本發明的結構示意圖；
22.圖2為本發明的第二橡膠墊結構示意圖；
23.圖3為本發明的第一橡膠片結構示意圖；
24.圖4為本發明的第二多孔橡膠墊結構示意圖；
25.圖5為圖4中的a部局部示意圖
26.圖6為本發明的軟凸塊結構示意圖；
27.圖7為圖6中的b部局部示意圖；
28.圖8為本發明的仰視示意圖。
29.圖中：1、智能手錶本體；2、顯示屏；3、睡眠模式開關；4、第一錶帶；5、第二錶帶；6、連接扣；7、留置孔；8、第一約束扣；9、第二約束扣；10、第一橡膠片；11、第二橡膠片；12、控制器；13、第一橡膠墊；14、第二橡膠墊；15、第一防汗墊；16、第二防汗墊；17、軟凸塊；18、心率脈搏傳感器；19、第一連通孔；20、第二連通孔；21、第一多孔橡膠墊；22、第二多孔橡膠墊；23、第一連接墊；24、第二連接墊；25、第一透氣孔；26、第二透氣孔。
具體實施方式
30.為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖對本發明的實施方式作進一步地詳細描述。
31.本發明提供一種可分析睡眠狀態的智能手錶，具有能夠對不同作息習慣的人群進行助眠，有助於協助使用者進行入睡，便於對使用者的睡眠狀態進行分析的優點；
32.請參閱圖1-8，包括智能手錶本體1，智能手錶本體1一側的中部安裝有相電連接的控制器12，智能手錶本體1一端的中部連接有第一錶帶4，第一錶帶4上滑動套設有第一約束扣8，第一約束扣8靠近控制器12一側表面的中部安裝有心率脈搏傳感器18，心率脈搏傳感器18採用max30102傳感器，心率脈搏傳感器18貫穿第一約束扣8靠近控制器12一側的扣體，心率脈搏傳感器18與控制器12之間相電連接，心率脈搏傳感器18遠離第一錶帶4一側表面固定有相貼合的第一橡膠墊13，心率脈搏傳感器18能夠對使用者手腕處的動脈部分進行心率脈搏監測，心率脈搏傳感器18將監測到的信息信號傳輸至控制器12處，控制器12將接收到的信息信號傳輸至智能手錶本體1內，並通過智能手錶本體1打開外界與智能手錶本體1相連接的智能音響及智能燈以對使用者進行助眠，智能手錶本體1能夠對所監測到的數據
進行記錄分析，使用時能夠對不同作息習慣的人群進行助眠，有助於協助使用者進行入睡，便於對使用者的睡眠狀態進行分析。
33.其中，第一橡膠墊13遠離心率脈搏傳感器18一側的表面固定有相貼合的第一防汗墊15，第一約束扣8靠近心率脈搏傳感器18一側外表面的兩側均間隔開設有若干沿水平方向排列的第一連通孔19，同一側第一連通孔19位於第一約束扣8扣體內的一端之間共同開設有呈水平狀態的第二連通孔20，第二連通孔20貫穿第一約束扣8的兩端表面，第一約束扣8遠離心率脈搏傳感器18一側的內表面間隔固定有若干第一橡膠片10，第一橡膠片10遠離與第一約束扣8相固定連接的端部與第一錶帶4之間相接觸，第一橡膠片10有助於對第一約束扣8與使用者手臂之間進行防護，避免第一約束扣8對使用者的手臂產生擠壓；第一約束扣8上位於第一連通孔19內遠離第二連通孔20的一端固定有第一多孔橡膠墊21，第一多孔橡膠墊21能夠對第一連通孔19內進行防護，避免髒物或異物進入影響使用，第一約束扣8上位於第二連通孔20內的兩端均固定有第二多孔橡膠墊22，第二多孔橡膠墊22能夠對第二連通孔20內進行防護，避免髒物或異物進入影響使用。
34.智能手錶本體1包括顯示屏2，顯示屏2位於智能手錶本體1遠離控制器12的一側，智能手錶本體1遠離顯示屏2一側的表面固定有相貼合的第二橡膠墊14，顯示屏2能夠對監測到的數據進行呈現，以便於使用者進行觀察；第二橡膠墊14與控制器12的相對面之間呈相貼合固定的狀態，第二橡膠墊14遠離智能手錶本體1一側的表面固定有相貼合的第二防汗墊16，第二防汗墊16遠離第二橡膠墊14一側的表面間隔固定有若干軟凸塊17，軟凸塊17呈水平狀態，軟凸塊17能夠對第二防汗墊16與使用者手臂之間預留空間，避免使用者手臂處堆積汗液。
35.智能手錶本體1遠離第一錶帶4一端的中部連接有第二錶帶5，第一錶帶4遠離智能手錶本體1的一端連接有連接扣6，第二錶帶5的中部對應連接扣6間隔開設有若干相匹配的留置孔7，留置孔7貫穿第二錶帶5的兩側表面，連接扣6與留置孔7能夠對第一錶帶4與第二錶帶5之間進行連接；智能手錶本體1一側的表面安裝有睡眠模式開關3，睡眠模式開關3與心率脈搏傳感器18之間相電連接，睡眠模式開關3相對智能手錶本體1呈凸出狀態，睡眠模式開關3能夠對智能手錶本體1進行睡眠模式的打開或關閉。
36.第一約束扣8兩側的底部均固定有呈水平狀態的第一連接墊23，第一連接墊23的中部沿水平方向間隔開設有若干貫穿第一連接墊23兩側表面的第一透氣孔25，第一錶帶4外側位於第一約束扣8與智能手錶本體1之間滑動套設有第二約束扣9，第二約束扣9能夠對第二錶帶5進行限位；第二約束扣9遠離第一防汗墊15一側的內表面固定有第二橡膠片11，第二橡膠片11遠離與第二約束扣9相固定連接的一端與第一錶帶4之間相接觸，第二約束扣9兩側的底部均固定有呈水平狀態的第二連接墊24，第二連接墊24的中部沿水平方向間隔開設有若干貫穿第二連接墊24兩側表面的第二透氣孔26，第二透氣孔26能夠對第二連接墊24與使用者的手臂之間進行透氣。
37.本發明的工作原理：在使用的過程中，通過第一錶帶4與第二錶帶5將本智能手錶本體1佩戴在使用者的手臂處，進一步的將第二錶帶5遠離智能手錶本體1的一端穿過第一錶帶4遠離智能手錶本體1一端的連接扣6，並將連接扣6對應插入至第二錶帶5上的留置孔7內，第一錶帶4能夠通過連接扣6及第二錶帶5上的留置孔7對第二錶帶5進行限位及固定，通過相連接的第一錶帶4與第二錶帶5能夠對使用者的手臂與智能手錶本體1之間進行限位及
固定，便於穩定的對智能手錶本體1進行使用，並對第一約束扣8進行推動，使得第一約束扣8沿第一錶帶4上進行移動，在第一約束扣8沿第一錶帶4上進行移動的過程中，能夠對第一約束扣8的位置進行調整，使得第一約束扣8上的心率脈搏傳感器18對應至使用者手腕上的動脈處，進一步的將第二錶帶5穿過連接扣6的端部對應插入至第一約束扣8遠離第一防汗墊15一側內，使得第二錶帶5對第一約束扣8內側的第一橡膠片10進行擠壓並穿過第一約束扣8，第一約束扣8能夠通過第一橡膠片10對第二錶帶5進行限位，有助於穩定對第一錶帶4與第二錶帶5之間進行連接。
38.進一步將第二錶帶5穿過第一約束扣8的端部穿過第二約束扣9內的第二橡膠片11處，第二錶帶5能夠對第二橡膠片11進行擠壓，第二約束扣9能夠通過第二橡膠片11對第二錶帶5遠離智能手錶本體1的端部進行限位，以便於穩定的對本智能手錶本體1進行使用，當使用者需要進行睡眠狀態時，對睡眠模式開關3進行打開，在睡眠模式開關3打開的狀態下，睡眠模式開關3能夠對心率脈搏傳感器18進行打開，在心率脈搏傳感器18打開的狀態下，心率脈搏傳感器18能夠對使用者手腕處的動脈部分進行心率脈搏監測，第一橡膠墊13能夠對心率脈搏傳感器18與使用者的手臂之間進行防護，避免心率脈搏傳感器18對使用者的手臂造成擠壓，第一防汗墊15能夠防止使用者手臂產生的汗液影響第一橡膠墊13的使用，第一約束扣8上的第一連通孔19與第二連通孔20能夠對第一約束扣8與使用者的手臂之間進行通氣，能夠防止第一約束扣8與使用者手臂之間產生汗液的堆積，有助於使用者的使用，第一多孔橡膠墊21能夠對第一連通孔19進行防護，避免髒物或異物進入影響使用，第二多孔橡膠墊22能夠對第二連通孔20進行防護，避免髒物或異物進入影響使用，有助於對第一約束扣8進行使用。
39.第一連接墊23能夠防止第一約束扣8對使用者的手臂產生擠壓，第一透氣孔25能夠對第一連接墊23與使用者的手臂之間進行通氣，避免第一連接墊23與使用者的手臂之間產生汗液的堆積，第二連接墊24能夠防止第二約束扣9對使用者的手臂產生擠壓，第二透氣孔26能夠對第二連接墊24與使用者的手臂之間進行通氣，避免第二連接墊24與使用者的手臂之間產生汗液的堆積，心率脈搏傳感器18能夠將監測到的信息信號傳輸至控制器12處，第二橡膠墊14能夠對控制器12與使用者的手臂之間進行防護，避免控制器12對使用者的手臂產生擠壓，第二防汗墊16能夠對第二橡膠墊14進行防護，避免使用者手臂上產生的汗液粘附在第二橡膠墊14上影響使用，軟凸塊17使得第二防汗墊16與使用者的手臂之間產生縫隙，有助於對使用者手臂上產生的汗液進行風乾，控制器12能夠將接收到的信息信號傳輸至智能手錶本體1內，並通過智能手錶本體1打開外界與智能手錶本體1相連接的智能音響及智能燈。
40.使得外界的智能音響播放用於助眠的音樂，並使得外界的智能燈發出用於助眠的燈光，心率脈搏傳感器18能夠將監測到的脈搏與心率傳輸至智能手錶本體1內，智能手錶本體1能夠對所監測到的數據進行記錄分析，智能手錶本體1能夠通過顯示屏2對監測分析的數據進行呈現，以便於第二天使用者進行觀察，有助於人體處於睡著狀態、失眠狀態與清醒狀態時的心率與脈搏各不相同，心率脈搏傳感器18將監測到的數據傳輸至控制器12與智能手錶本體1時，控制器12與智能手錶本體1能夠對使用者所處的狀態進行判斷，當心率脈搏傳感器18監測到使用者的心率與脈搏處於睡著的狀態時，心率脈搏傳感器18能夠將信息信號傳輸至控制器12處，控制器12能夠通過智能手錶本體1對外界與智能手錶本體1相連接的
智能音響及智能燈進行關閉，以便於節約對智能音響及智能燈的使用，在使用的過程中，能夠對不同作息習慣的人群進行助眠，有助於協助使用者進行入睡，便於對使用者的睡眠狀態進行分析。
41.雖然在上文中已經參考實施方式對本發明進行了描述，然而在不脫離本發明的範圍的情況下，可以對其進行各種改進並且可以用等效物替換其中的部件。尤其是，只要不存在結構衝突，本發明所披露的實施方式中的各項特徵均可通過任意方式相互結合起來使用，在本說明書中未對這些組合的情況進行窮舉性的描述僅僅是出於省略篇幅和節約資源的考慮。因此，本發明並不局限於文中公開的特定實施方式，而是包括落入權利要求的範圍內的所有技術方案。
