松下LUMIX GH6背後的故事：縮減尺寸？阻礙重重！

2025-06-17 20:23:11

Mikio Sakurai (Image Stabilization Control圖像穩定控制)

Yujiro Kitagawa (Exterior Design外觀設計)

Yoshiaki Sugino (Image Stabilization Mechanism圖像穩定系統)

便攜性是GH系列無法妥協的底線

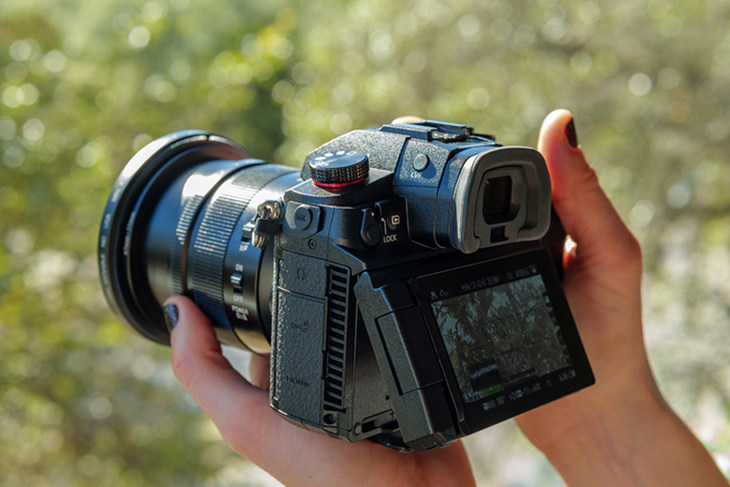

    GH6力求達到類似全畫幅相機的圖像質量和性能水平，但作為一臺M43相機，GH6最不能捨棄的就是它的便攜性。我們一向關注GH系列相機的正面尺寸，而影響這一尺寸的主要因素有散熱結構、圖像穩定機制和可傾斜自由角度的LCD顯示屏。

帶風扇的M43相機？

    提到GH系列，很多人都會想到無限時長視頻錄製，但其實，我們並不是要延長錄製時間，而是想讓用戶能夠放心使用相機，不必擔心因發熱中斷拍攝，最終錯過他們想要拍攝的瞬間。高負荷視頻拍攝本來就容易導致過熱問題，而GH6又配備了高規格視頻拍攝模式，所以，它需要更強大的散熱結構。

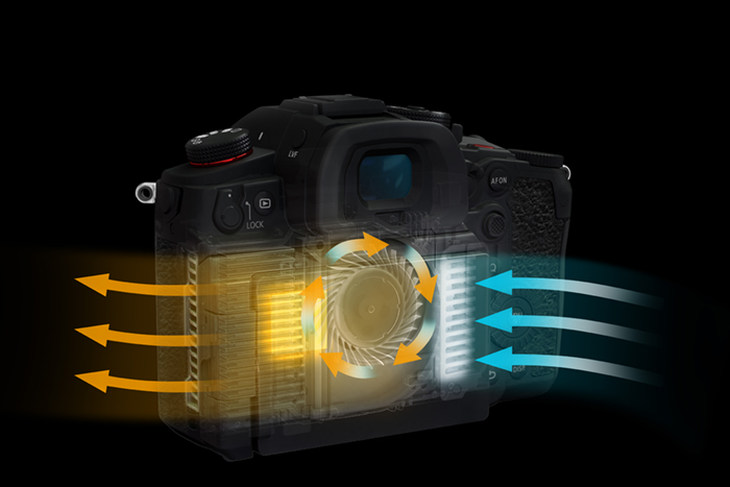

    這正是我們增加風扇的原因。雖然我們曾在全畫幅旗艦相機LUMIX S1H上加了風扇，但還是有許多人覺得在M43相機上看到風扇有些出乎意料。起初，我們也在沒有風扇的情況下對GH6進行了模擬測試，結果發現，如果想讓GH6像以前一樣通過自然風冷卻散熱，它就需要有比S1H更大的散熱表面積。因此，我們選擇安裝外部散熱風扇，再經過反覆的熱分析模擬，我們就能夠同時保證散熱功效和緊湊型外觀。

傳感器性能越強，產生的熱量越高!

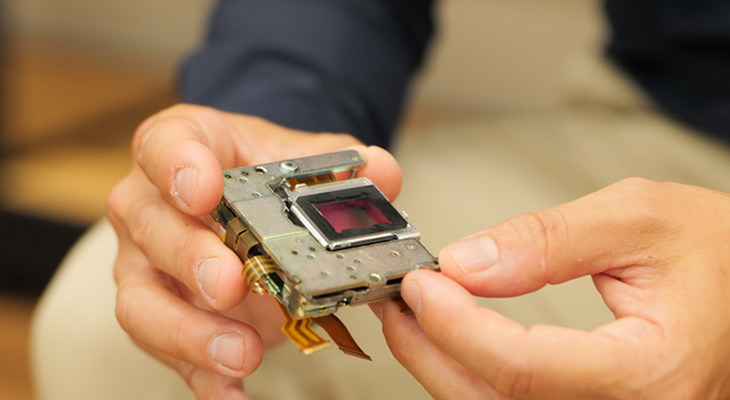

    圖像穩定機制的移動部分，也就是安裝傳感器的地方必須有散熱結構，但這種性能更先進的傳感器散發的熱量也更多。為有效散熱，我們在圖像穩定機制的導熱和移動中找到了最佳平衡點。為提高圖像穩定性能，必須確保圖像穩定機制平穩移動。基於多年經驗，我們已經熟練掌握了所有需要與相機本身、穩定機制和防抖控制相匹配的技能，這也正是我們在圖像穩定性能方面的優勢。雖然整個過程極具挑戰性，但我們最終還是達成了最初的研發目標，可提供最高7.5檔機身防抖和協同雙效防抖，打破了LUMIX系列機型的最高防抖規格記錄，同時，我們還確保了緊湊的機身外觀。

可傾斜自由角度的後監視器設計——意料之外的阻礙

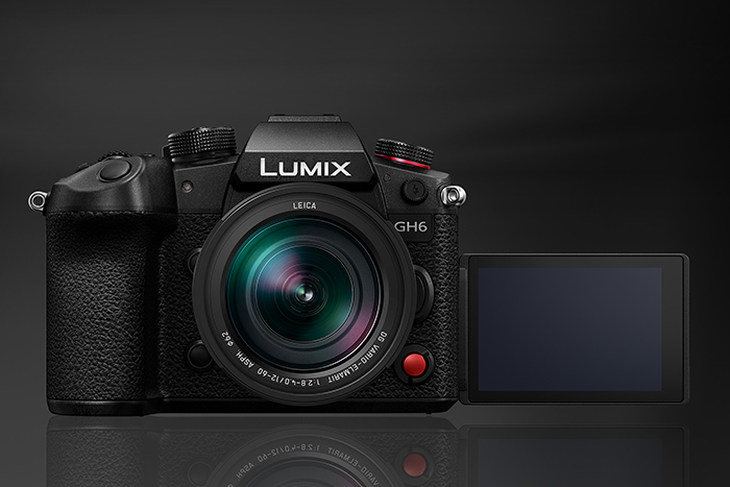

    松下S1H中使用了可傾斜自由角度的後監視器設計，廣受用戶好評，研發GH6時，我們就想延續這一功能。但如果使用相同的設計機制，機身體積就會變大，當然我們也可以只採用自由角度翻轉的顯示屏設計，但考慮到使用便利性，我們決定不做任何閹割，為此，我們需要從頭開始重新設計這一機制。

    S1H的顯示屏頂部安裝有感應機制，會在顯示屏傾斜時有「咔噠」的感覺，但它佔了相當大的空間，導致尺寸縮減受限。其實，在LCD屏和機身之間存在一處小死角，所以我們決定把感應機制放在那裡。如果能成功放入，削減機身厚度時就不會受到太多限制。

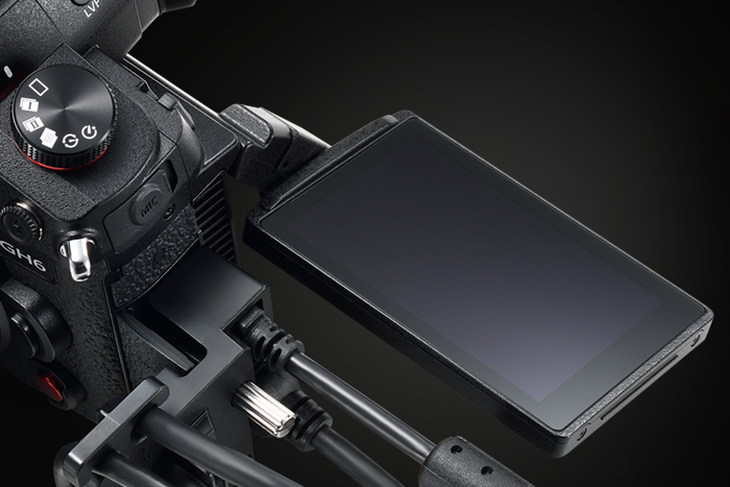

    至於自由翻轉部分，GH6的顯示屏不僅可以上下翻轉，還可以側軸翻轉，基本和S1H的翻轉設計一樣。但略有不同的是，S1H的顯示屏設計得略微向內，無法完全翻轉180°，這對自拍拍攝來說不太友好，考慮到這一點，我們對GH6的翻轉屏做了細微改進，使其翻轉角度可以完全達到180°。而且即使相機連接了HDMI 或USB 纜線，屏幕依然可以自由旋轉。
