為什麼說卡西歐f-91w是炸彈表（超大號的卡西歐F-91W復刻）

2023-05-09 16:14:03 1

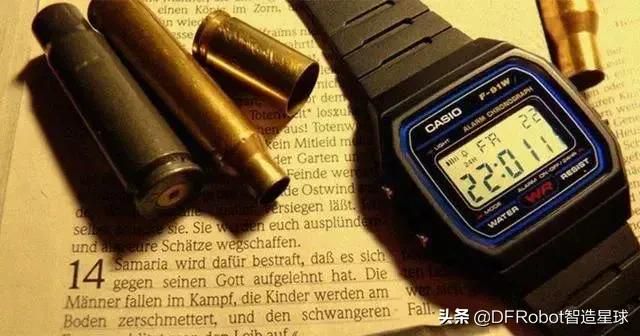

卡西歐F-91W是日本卡西歐電子公司生產的石英數字式手錶。於1989年推出，它以其可靠和簡潔的設計而廣受歡迎。30年來它的設計一直沒有改變。據說該手錶的年產量達300萬臺。

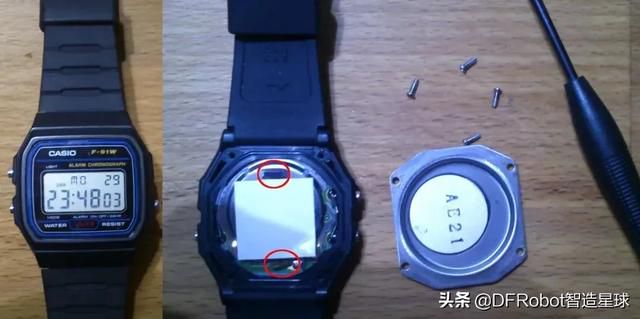

防水，精確，有秒表，倒計時器，鬧鐘，每小時蜂鳴聲，背光，日曆周曆，並且其正常使用下，電池能用七年！官方零售價均為18.95美元，某寶上一般都不到100元。取下背板。可以看到兩個彈簧觸點。一個觸摸金屬背板，另一個觸摸圓形「貼紙」，上面寫有AE21。

金屬背板用作手錶報警器的諧振器。平面貼紙是一個小型揚聲器，可將振蕩的電信號轉換為聲音。

這款看起來黑不溜秋、樸實無華的塑料電子表，曾一度被美軍視為「蓋達組織的標誌」，比卡拉什尼科夫自動步槍還唬人。

原因是F-91W的突出之處在於其經過時間考驗的可靠性和它提供的標準化搭配自帶的倒計時器功能。它可以很容易地改造成定時炸彈。

據稱這是在阿富汗蓋達組織訓練營的標配裝置，利用卡西歐F-91W的定時脈衝信號，連接到簡易電路板，進行二級放大，用來定時引爆塑料炸藥；卡西歐F-91W的最大定時器為23:59:59，足夠讓恐怖分子安全逃逸了。

不過，這款手錶不單單拉登愛戴，美國前總統歐巴馬也愛戴。

這周給大家分享的項目就是國外小哥自製的卡西歐F-91W手錶，不同的是，

它有這麼大！

項目涉及的文件可在文末獲取

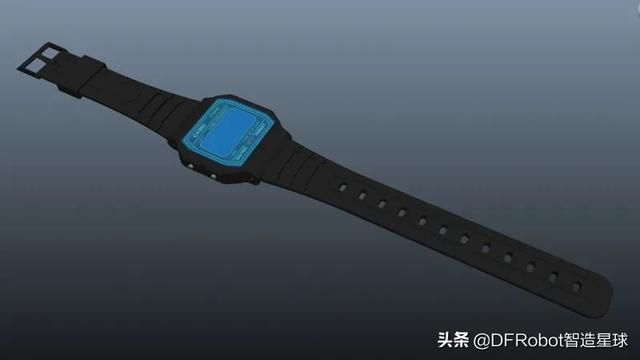

1、我從 GrabCad.com 上獲取手錶的 3D 模型。(文末下載)

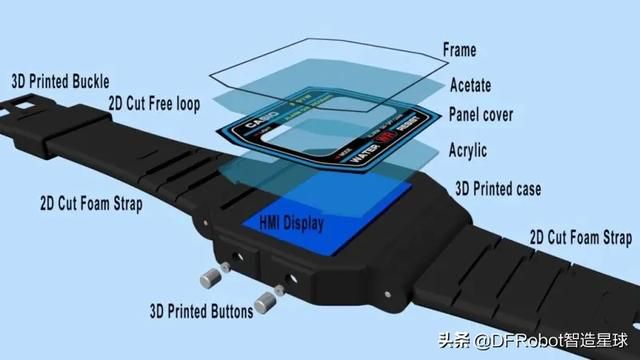

2、使用 3D 軟體 Autodesk Maya，對模型大小進行調整，編輯並生成 3D 零件和輪廓曲線，然後進行 2D 雕刻、切割以及彩印。

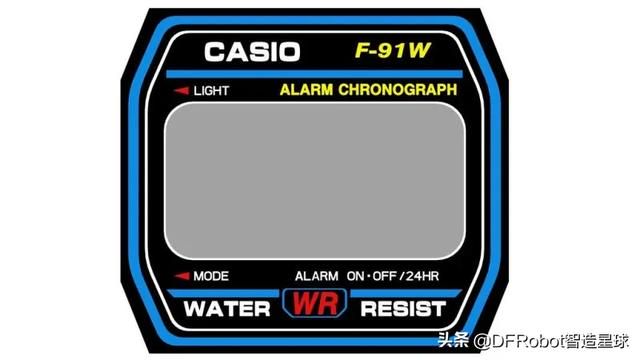

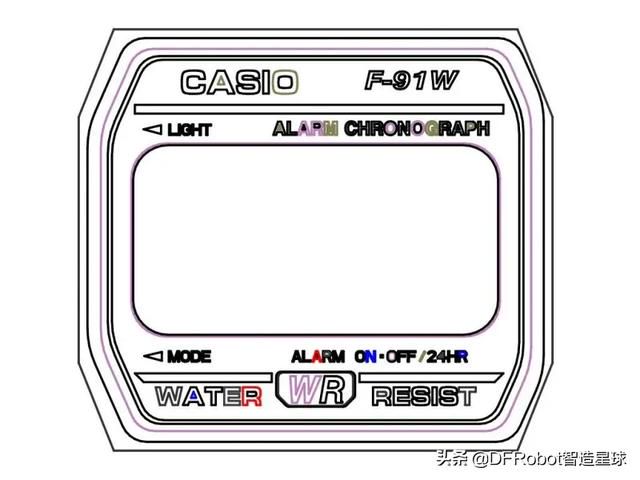

手表面板蓋

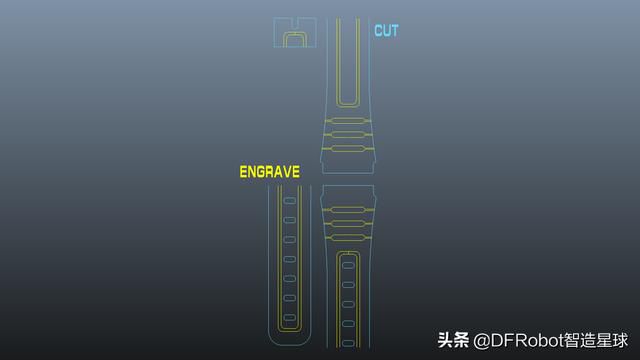

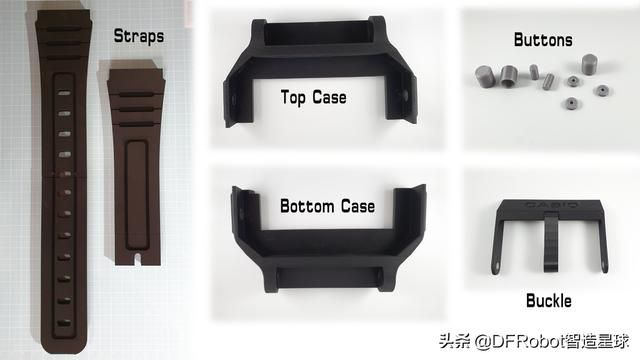

由於我的 3D 印表機（Prusa MK3）的列印尺寸和 CNC 雷射切割機（A3）的切割尺寸不同，所以我不得不把表殼和錶帶分開製作。

關於手錶的3D 列印資料、2D切割資料以及彩印資料，已經打包好，留言提供下載方式。

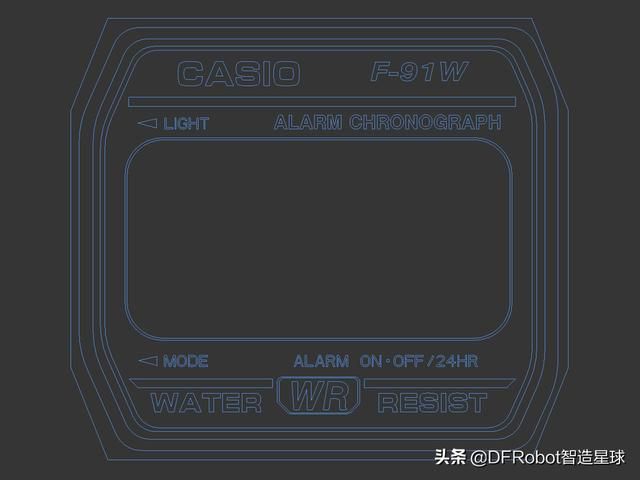

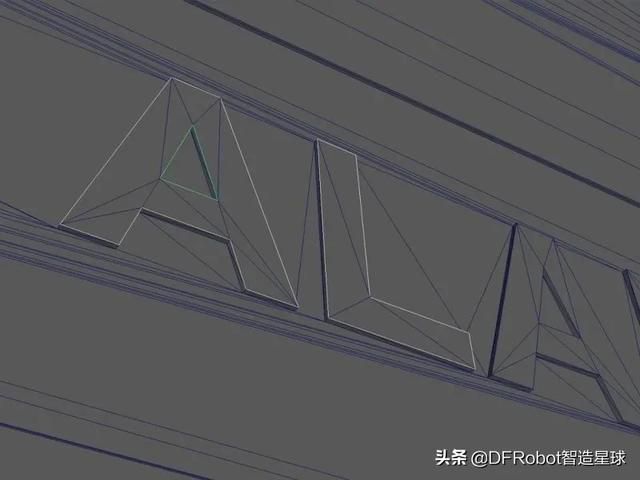

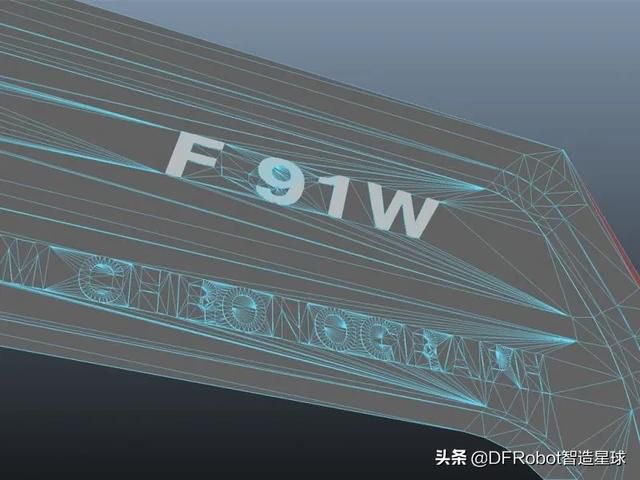

1、如下圖所示，手錶上的字母、符號等都能在圖中清楚可見並且已經完成建模。

2、接下來，手動為 3D 模型中所有圖形創建曲線。

3、完成所有曲線後將它們導出並保存為 .dxf 文件。

4、將 .dxf 文件轉換為位圖（png、pdf），可使用免費的在線工具完成。

5、獲得位圖後，選擇自己喜歡的繪圖軟體進行編輯。

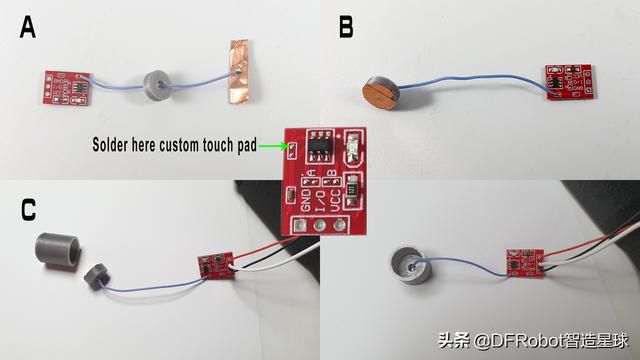

這裡使用 TTP223 觸摸傳感器，用導線連接 3D 列印按鈕部件、銅片。

將帶有銅片的蓋子安裝到按鈕上。

粘貼 3D 列印的兩個手錶外殼。將亞克力片粘在表殼上。

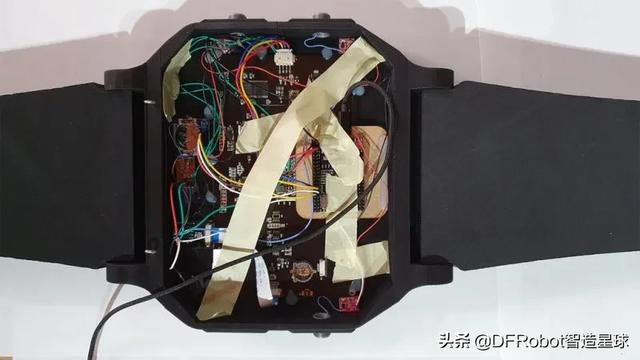

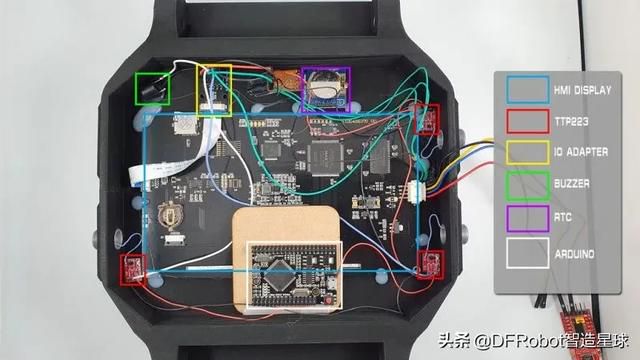

如上圖所示，把電子元件布局到位。

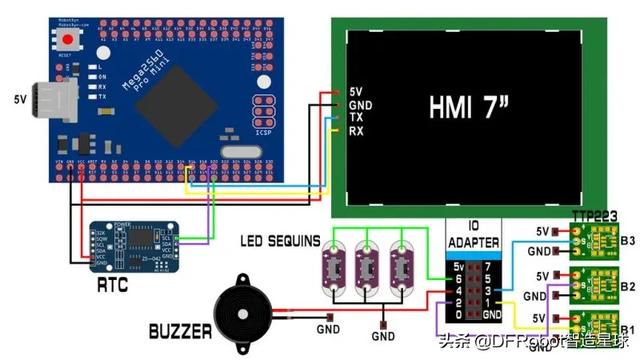

按照電子原理圖測量距離，將導線剪成相應的長短。

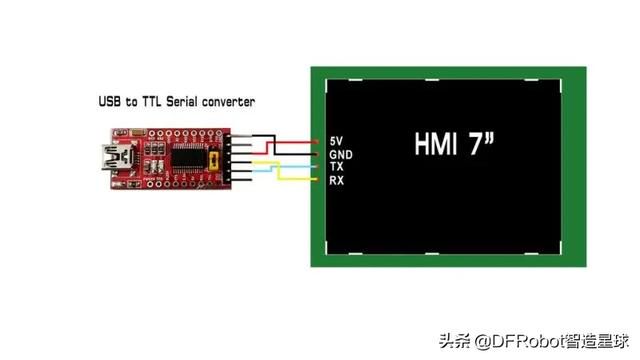

使用 USB 連接到 TTL 串行轉換器，將代碼從 Nextion 編輯器下載到 HMI 顯示器。（TX 到 RX 和 RX 到 TX）

將 Arduino 代碼上傳到 Arduino 開發板。

使用 5V 移動電源或 DC 5V 1A 適配器為 Arduino 供電。Arduino 代碼文件，留言提供下載方式。

如圖所示，將手錶表殼粘貼在面板蓋，再將膠片（乙酸片）粘上，然後再合上表框。

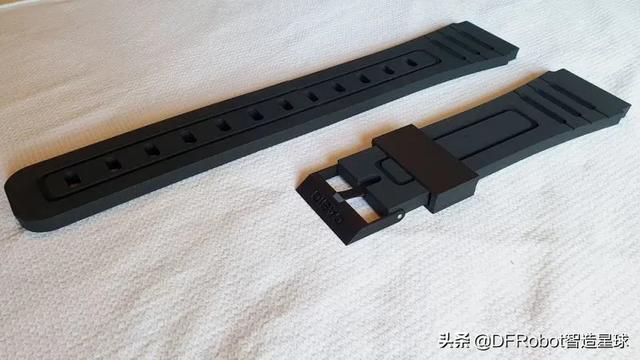

如圖所示，準備好錶帶。

將兩根錶帶安裝到表殼上。

手錶後蓋的STL文件，也可以打包下載。

留言之後，會提供打包的文章中涉及的所有文件

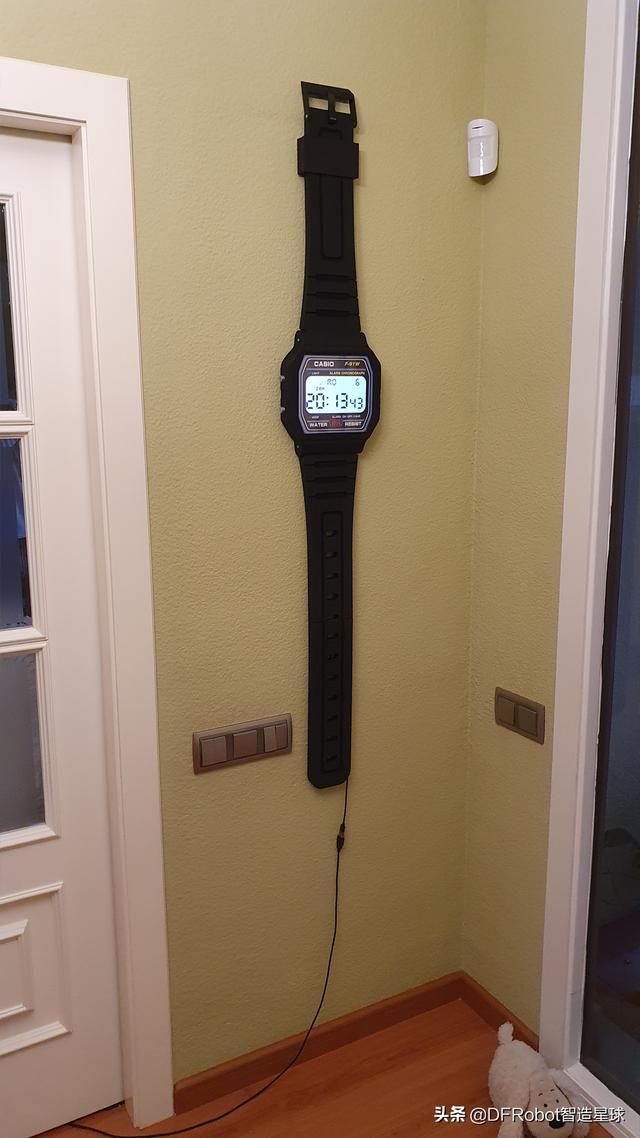

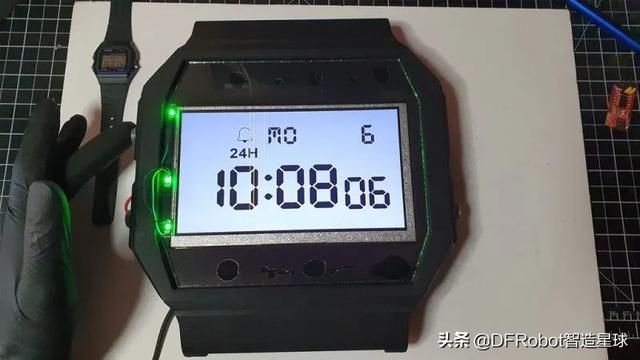

組裝完成後，把它掛到牆上，它就從手錶變成了一個掛鍾！

原項目連結：www.instructables.com/id/Iconic-CASIO-F-91W-WallDesk-Size/

項目作者：Kothe

參考翻譯：趣無盡
