橋梁怎麼建模（兩節課教你學會建橋）

2023-04-21 11:41:23 1

改革開放以來，國家基礎設施的建設投入，使得我國橋梁建設事業得到了蓬勃發展。21世紀以來，在國家經濟的快速推動下，中國橋梁以每年3萬多座的速度遞增，建成了一大批世界級的重大橋梁，目前橋梁總數（公路、鐵路總計）超過100萬座，已成為世界第一橋梁大國。

我國橋梁建設事業的發展離不開橋梁技術的進步與新技術的支持。BIM技術在橋梁設計階段的應用，使複雜的橋梁設計和分析工作變得簡單輕鬆。利用橋梁在設計階段創建的BIM參數化模型，還能在施工階段進行施工模擬和規劃工作，確保施工工作的順利進行，並提供費用估算明細，更好的控制項目成本。

橋梁模型的創建，主要涉及橋梁的基本結構。

橋梁一般由上部構造、下部結構、支座和附屬構造物組成，上部結構又稱橋跨結構，是跨越障礙的主要結構；下部結構包括橋臺、橋墩和基礎；支座為橋跨結構與橋墩或橋臺的支承處所設置的傳力裝置；附屬構造物則指橋頭搭板、錐形護坡、護岸、導流工程等。

本次橋梁建模課程包含兩節，主要圍繞橋梁的基本結構，課程大綱如下：

第一節OpenBridge Modeler

新建文件、軟體界面介紹新建橋梁、放置和編輯布跨線放置橋面板創建預製梁上部結構創建現澆梁上部結構

第二節 OpenBridge Modeler

橋梁下部結構創建自定義橋臺的創建支座系統的創建附屬結構的創建

教程視頻，請關注「艾三維技術」微信公眾號領取

下面，我們一下來看下，三維橋梁建模軟體OpenBridge Modeler的具體功能介紹。

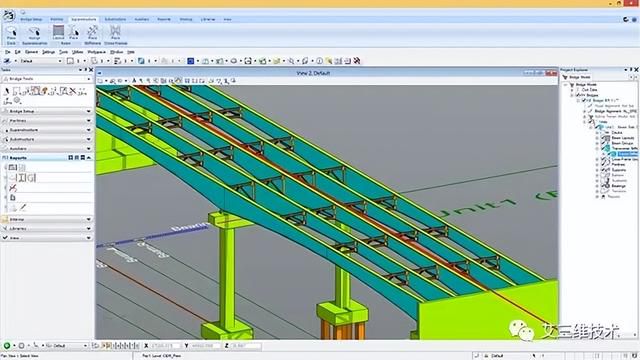

三維橋梁建模軟體OpenBridge Modeler是一款參數化三維設計軟體，具有強大的設計建模功能，包括渲染和可視化、碰撞檢測、動態視圖、出鋼筋表和施工模擬。可用於鋼箱梁、斜拉橋、混凝土橋、懸索橋、人行天橋、鋼桁梁等三維設計。

軟體具體功能如下：

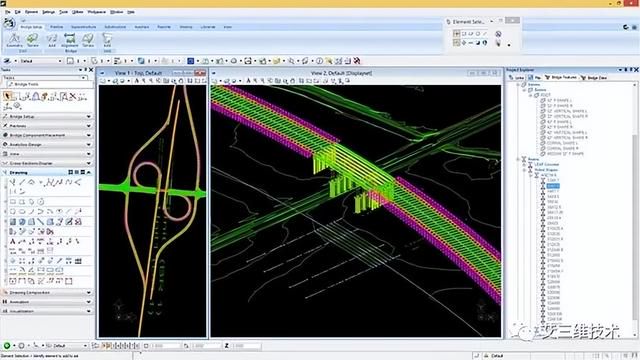

1.採集場地和建築條件道路幾何圖形和拓撲

重複使用直接從 Bentley 道路產品(例如，GEOPAK、Bentley InRoads 或 MXROAD)中獲得的土木工程數據，並從 LandXML 文件導入道路信息和地面數據。

2.協調多專業的橋梁團隊

交換項目信息(其中包括橋梁幾何線形、材料、載荷、預應力鋼絞線模式和抗剪鋼筋)，從而加強決策。通過在整個橋梁生命周期過程中實時協作和共享、重複利用和重新創建數據，簡化工程設計的內容管理，最大程度地減少設計錯誤風險和施工問題。

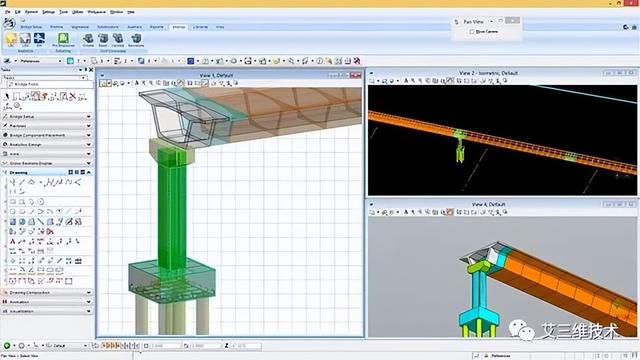

3.設計橋梁並建模

通過運用多專業的創新可視化流程快速生成制定工程設計決策所需的信息，加速橋梁設計。利用數據的互操作性直觀的確定您設計的橋梁是否影響現有和設計項目中的元素。

4.生成橋梁項目交付成果

生成詳細報表。為剖面圖、立面圖和框架平面圖創建三維和二維工程圖。

5.與橋梁分析應用程式進行互操

作通過連接到 LEAP Bridge 和 RM Bridge 執行強大的分析和設計規範驗證，確保橋梁設計符合行業標準。

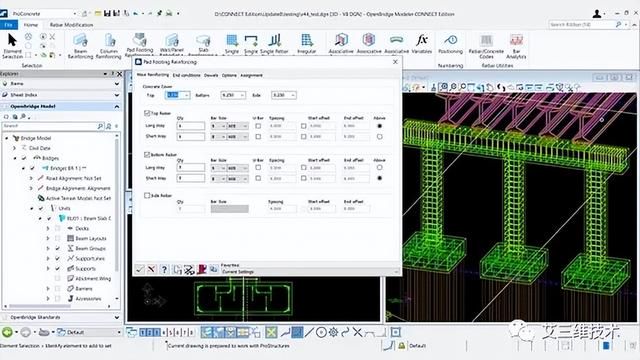

6.與詳圖設計應用程式緊密集成

通過連接到 ProStructures，開發詳細的鋼筋設計，其中包括鋼條標記、計劃、數量和工程圖。

7.管理橋梁項目變更

通過輕鬆更新智能橋梁模型並充分利用橋梁組件之間的嵌入式參數關係，您可以快速響應項目變更。

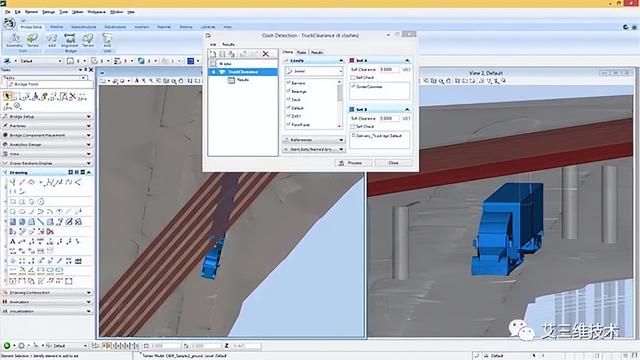

8.執行橋梁碰撞檢測

通過執行與現有基礎設施橋梁結構的衝突分析來降低風險，從而節省時間、消除建築錯誤並降低項目成本。以三維或表的形式查看碰撞現象。檢測與加固鋼筋和其他嵌入件的碰撞檢查相鄰結構和道路之間所需的最小間隙。

9.發布 i-model

使用 i-model 交換項目模型和信息。通過 i-model，您可以實施獨特而強大的工作流來進行信息共享、分發和設計審閱。而使用 ProjectWise 和其他能夠利用 i-model 強大功能的產品和服務，還可以進一步增強這些工作流。

目前，我司已應用OpenBridge Modeler在多個項目中，如旬邑至陝甘界高速公路項目。

項目介紹

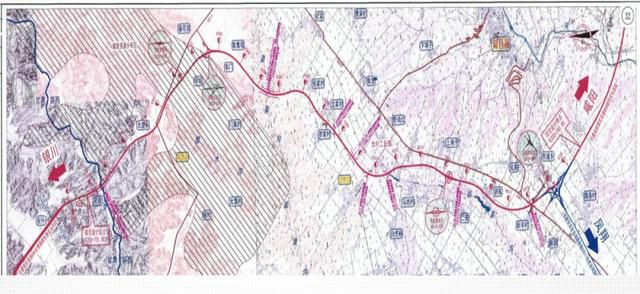

本項目路線起於甘肅境內正寧縣花園村以北，支黨河特大橋甘肅岸橋頭（右幅K295 761）與銀百線甜水堡經慶城至永和高速公路順接（=甘肅段右幅K295 760.831），終點位於陝西境內旬邑縣赤道社區西南側與已建銀百線鹹旬高速路相接，並通過終點赤道樞紐立交與G3511荷寶線旬邑至鳳翔段高速公路相接，路線全長24.939公裡。
