幾相供電才夠用？簡析顯卡的供電電路

2023-11-03 18:17:58 1

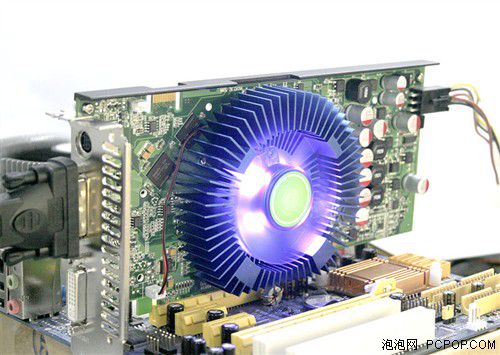

顯卡是電腦主機內集成度最高的配件之一，顯卡的穩定運行，很大限度保證了整機的穩定工作，而且顯卡在遊戲、視頻應用中起著至關重要的作用，因此顯卡想要很穩定工作就必須要有穩定、純淨的供電才行。穩定就是在顯卡在滿負荷運作時，電源可以提供相對穩定的電壓，保證充足電流供應，而不會因為顯卡負荷卡而導致電壓也跟著一起變化，這就是穩定供電。

　　那什麼是純淨電流呢？純淨就是指提供的電流沒有太多的雜質，比如尖峰的毛刺、高頻的雜波等等。這些東西有什麼危害呢？就拿尖峰的毛刺來說，大家都知道顯卡GPU其實是比較脆弱的，裡面幾億個的電晶體，倘若因為一些尖峰的毛刺導致一些電晶體被擊穿，顯卡就不能正常穩定的工作了，經常出現這種情況會大大影響顯卡的壽命。因此在電流入口，通過使用電容進行濾波，提高電流的純淨性。

● 顯卡供電電路原理

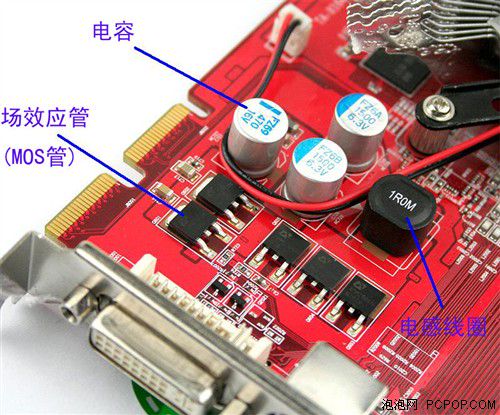

顯卡的供電電路通常是由電容、電感線圈、場效應管(MOSFET管)這三大部分所組成開關電源。開關電源的主要工作原理就是上橋和下橋的MOS管輪流導通，首先電流通過上橋Mos管流入，利用線圈的存儲功能，將電能集聚在線圈中，最後關閉上橋Mos管，打開下橋的MOS管，線圈和電容持續給外部供電。然後又關閉下橋MOS管，再打開上橋讓電流進入，就這樣重複進行。利用開關電源供電，除了能夠為核心和顯存提供更加純淨穩定的電流之外，還起到了降壓限流的作用，以此來保證顯卡的正常工作。
