天貓精靈作為阿里巴巴人工智慧實驗室旗下品牌於2017年7月份首次亮相，2020年1月份升級為了獨立的事業部。經歷了三年的快速發展，推出眾多智能音頻相關產品，涵蓋智能音箱、帶屏智能音箱、車載智能音箱、智能美妝鏡、魔盒等，逐漸得到了市場的認可。
上月天貓精靈舉辦了2020秋季發布會，帶來了四款新品。今天我愛音頻網為大家帶來了其中的天貓精靈 CC MINI帶屏智能音箱。這款產品外觀設計小巧矮胖，更加討兒童的喜愛；配置上採用一塊4英寸的屏幕，並專門為其設計有多款炫彩屏保；功能上，家居控制、日程管理、語音通話、信息中心、智慧鬧鐘等都不在話下。下面就讓我們一起看看這款產品的內部構造吧~
一、天貓精靈 CC MINI 開箱

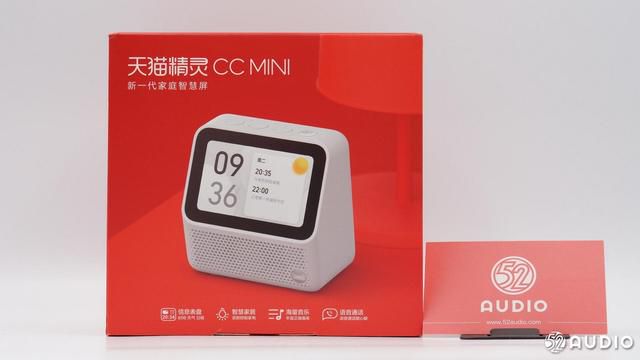

包裝盒採用了紅色背景，正面上方有產品名稱：天貓精靈 CC MINI 新一代家庭智慧屏；中間有產品外觀渲染圖；下方有圖文展示的四項特點：信息錶盤、智慧家居、海量音樂、語音通話。
頂部有圖文展示的14項產品功能，分別有整點報時、優質內容、語音通話、海量音樂、晨間資訊、歌單導入、智能鬧鐘、習慣提醒、智能家居、炫彩錶盤、聲紋支付、兒童模式、語音購和充話費，以及更多精彩。

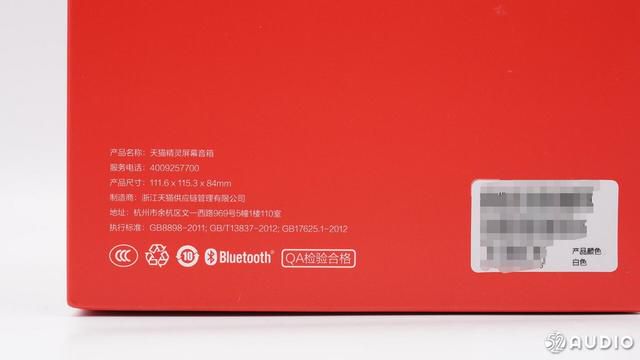

背面信息有產品名稱：天貓精靈屏幕音箱；產品尺寸：111.6 x 115.3 x 84mm；製造商：浙江天貓供應鏈管理有限公司等信息。

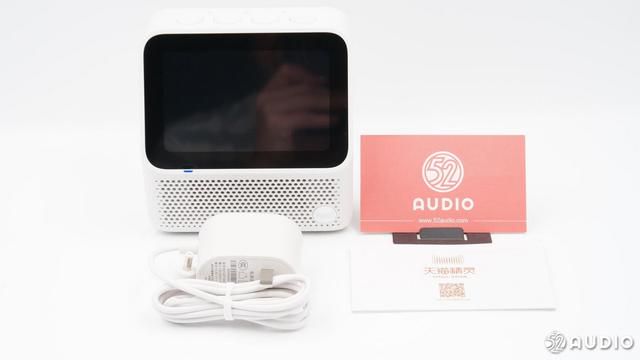

包裝盒內物品有音箱、電源適配器、產品說明書。
電源適配器。

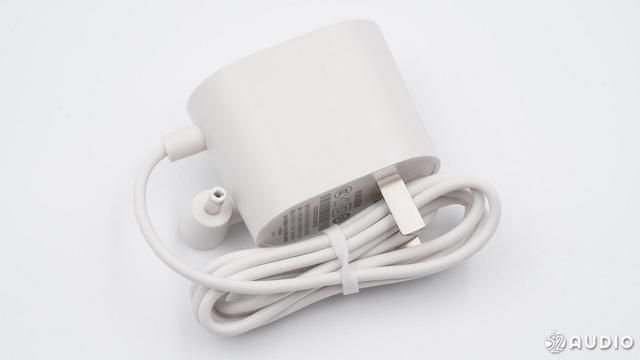

電源插頭採用了L形的設計。

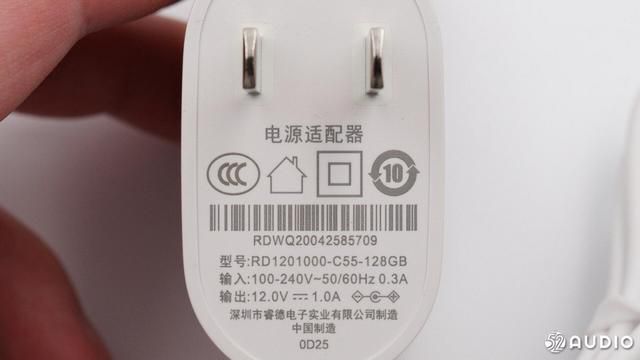

適配器上信息有型號：RD1201000-C55-128GB；輸入：100-240V~50/60Hz 0.3A；輸出：12.0V⎓1.0A；深圳市睿德電子實業有限公司製造。

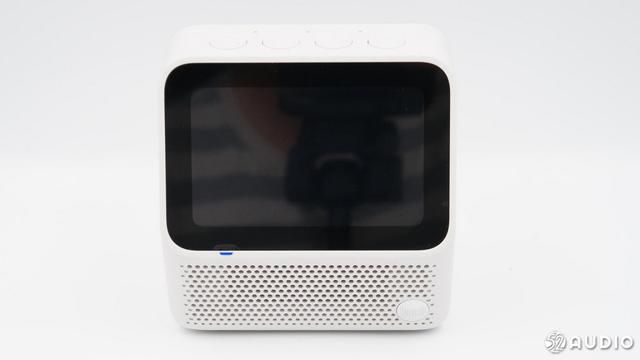

音箱正面外觀展示，右下角有天貓精靈品牌LOGO。

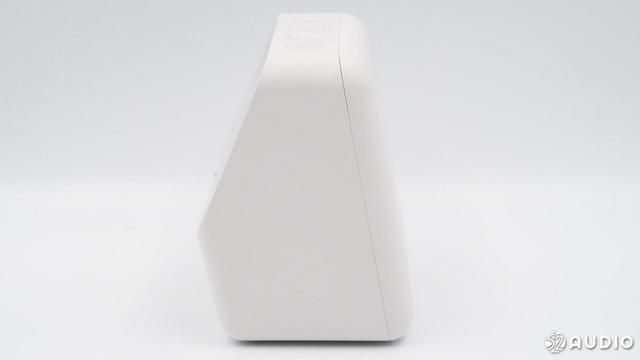

音箱側面展示，採用了梯形的外觀設計。

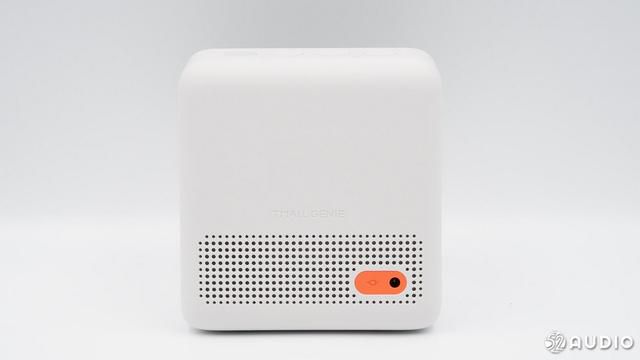

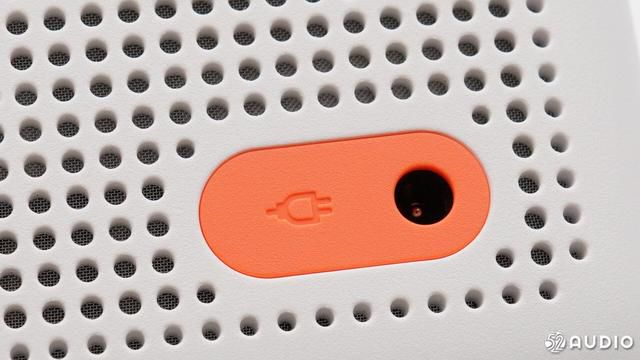

音箱背面外觀展示 ，有圓孔矩陣的散熱孔和DC電源適配器接口。

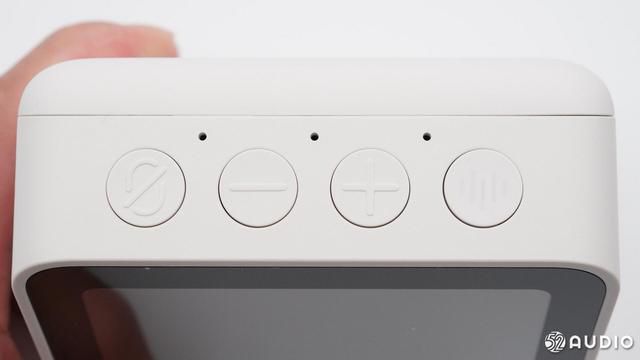

音箱頂部有三顆類似麥克風開孔，四個功能按鍵。

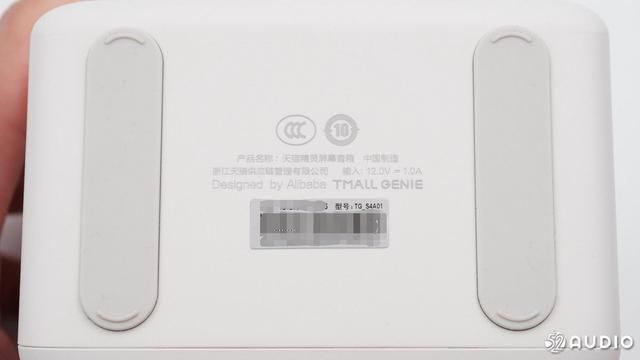

音箱底部有兩條防滑膠墊。印製信息有產品名稱：天貓精靈屏幕音箱；中國製造；浙江天貓供應鏈管理有限公司；輸入12.0V⎓1.0A等。

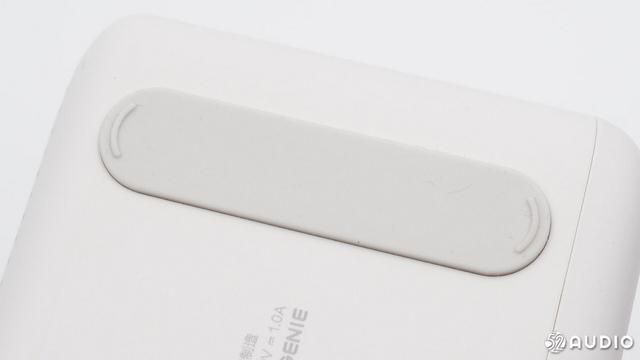

防滑膠墊特寫，膠墊上還有兩個弧形凸起。

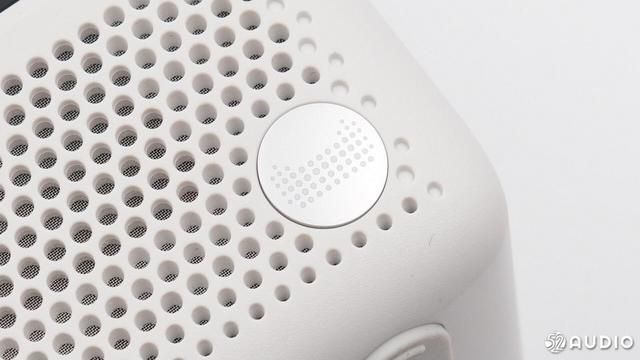

天貓精靈品牌LOGO特寫。
音箱正面出音孔特寫，內部有防塵網防護。

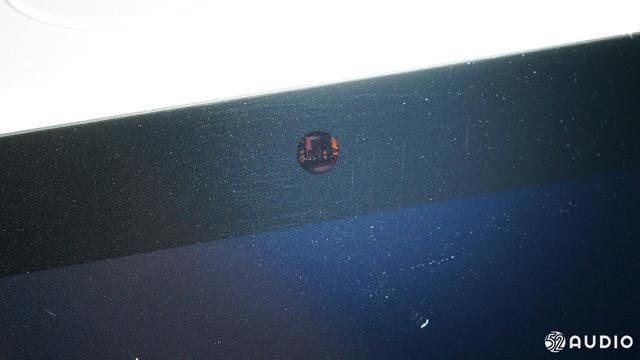

光線傳感器特寫。

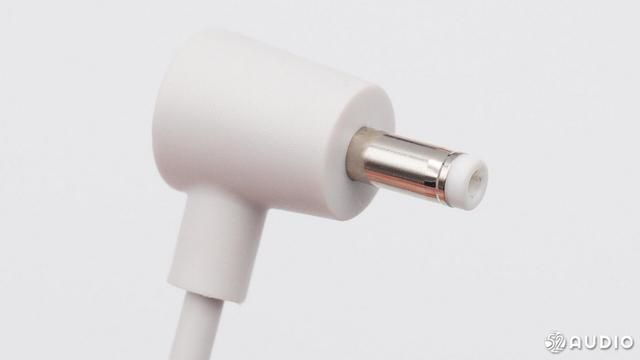

電源適配器DC接口特寫，採用了不同顏色並設置有插頭標識。
二、天貓精靈 CC MINI 拆解

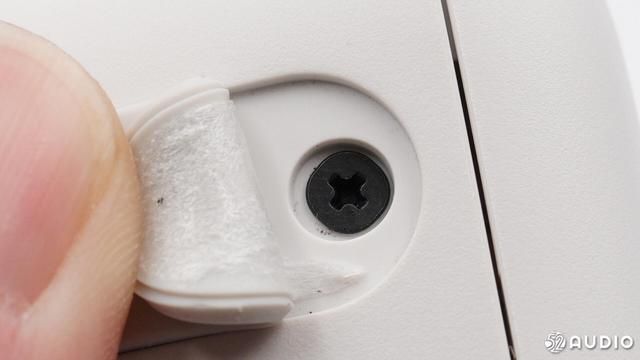

來到拆解部分，音箱固定螺絲位於膠墊下方。
卸掉螺絲即可打開背部蓋板，蓋板上有螺絲孔位。

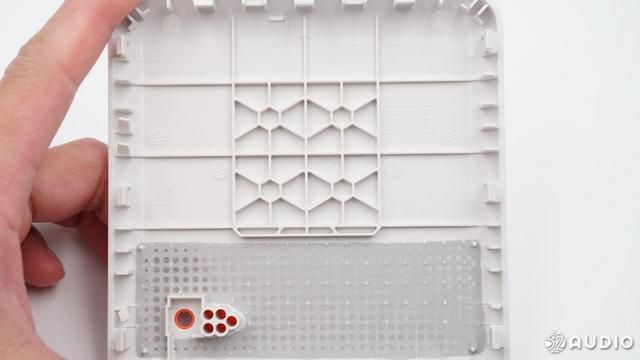

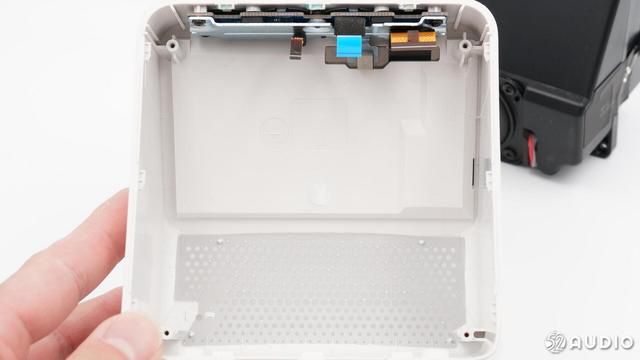

音箱背部蓋板內部結構一覽，殼體內部有加強筋增加強度。

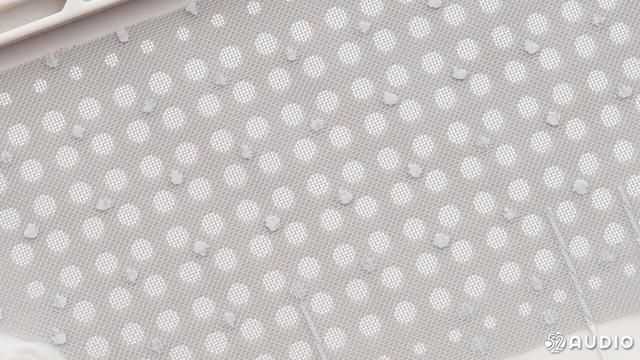

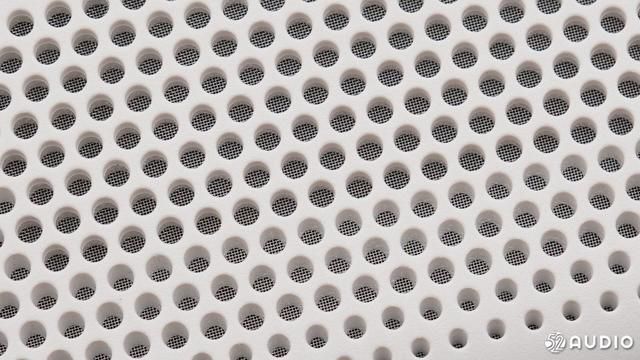

背板上散熱孔上覆蓋的防塵網特寫，熱熔固定。

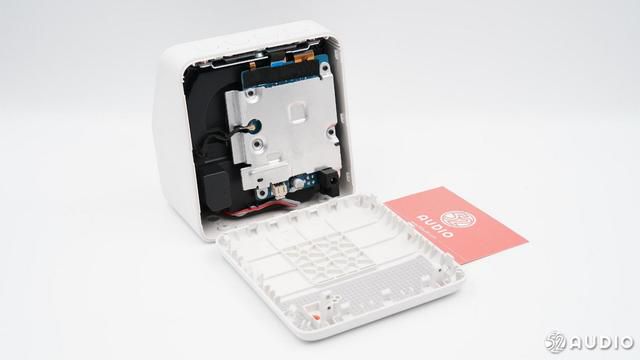

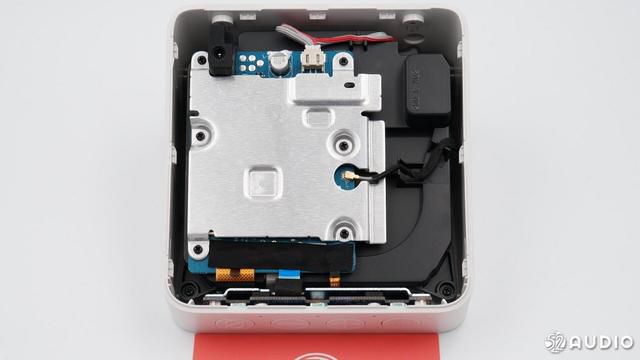

音箱腔體內部結構一覽，主板上覆蓋大面積鋁製散熱片。

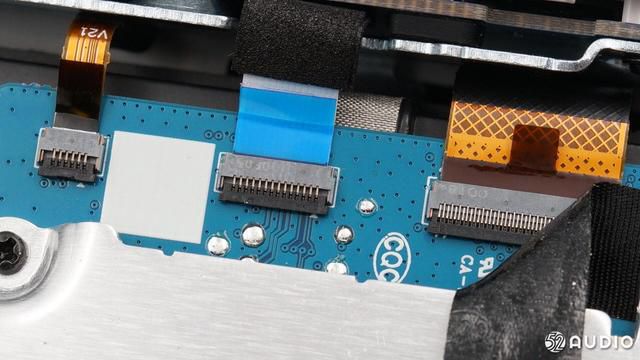

不同部分之間通過排線與主板連接，主板上排線插座特寫。

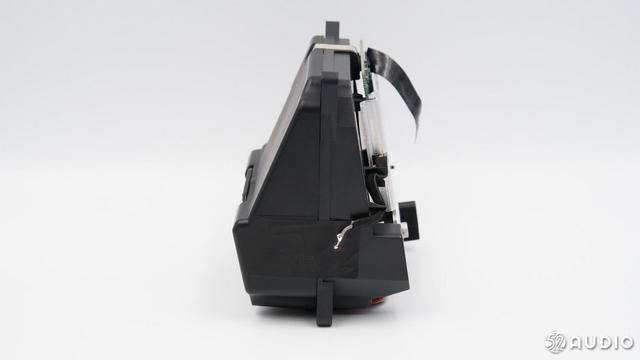

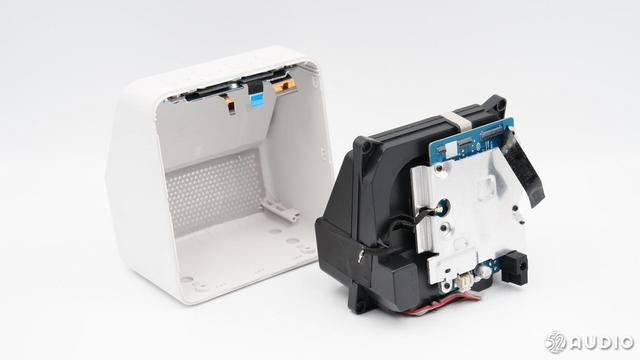

取掉排線，即可取出腔體內部主體結構。
音箱拆解一覽。
音箱腔體內部結構一覽。

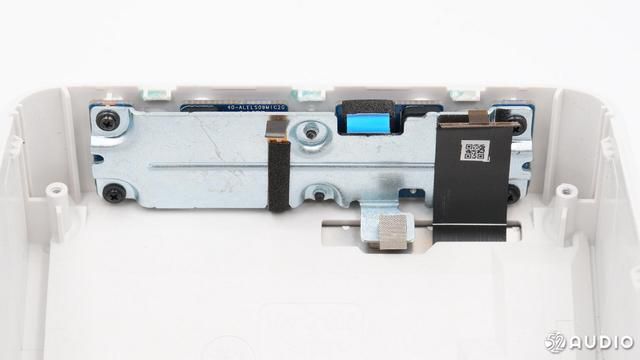

功能按鍵小板通過金屬片和螺絲固定在腔體內壁上。
卸掉螺絲，取掉小板。

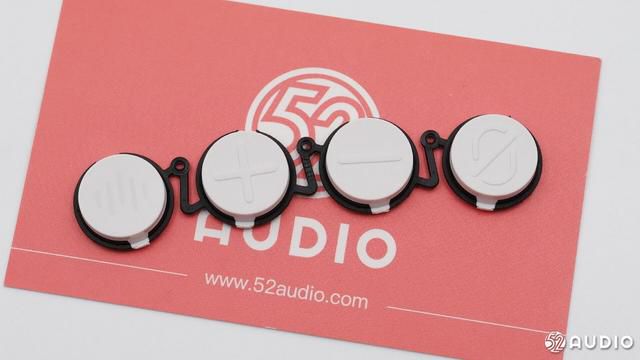

四顆功能按鍵為「手牽手」設計。

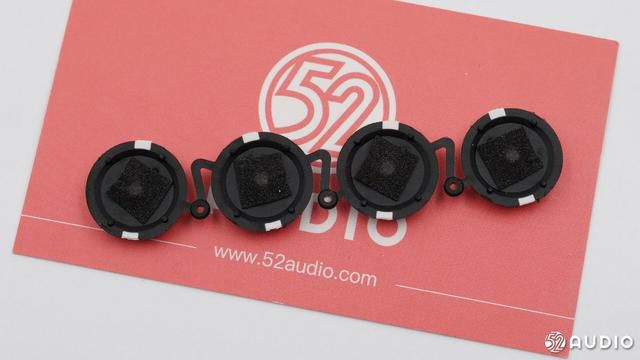

功能按鍵背面特寫。

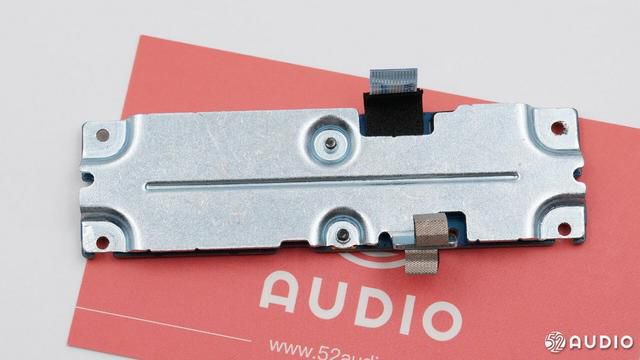

功能按鍵小板背面固定有金屬片。
金屬片與小板之間有兩顆螺絲固定。

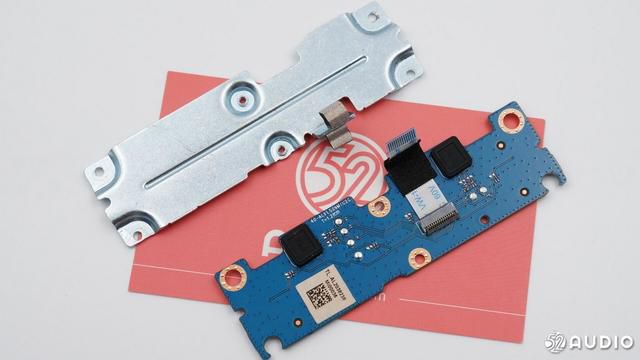

卸掉螺絲，取掉按鍵小板。

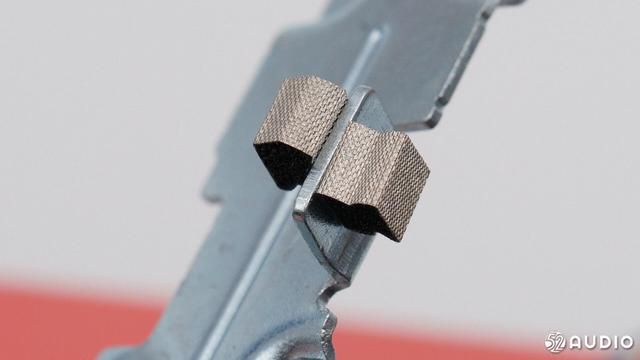

金屬片上接地導電布特寫。

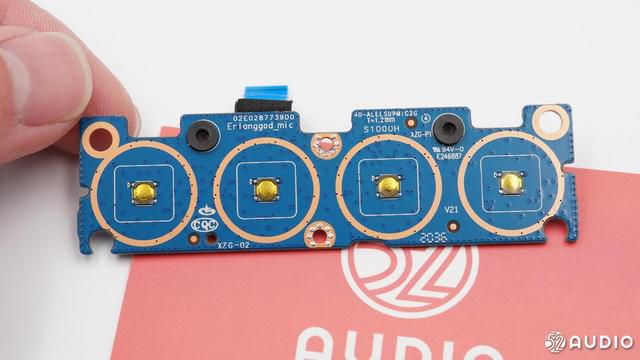

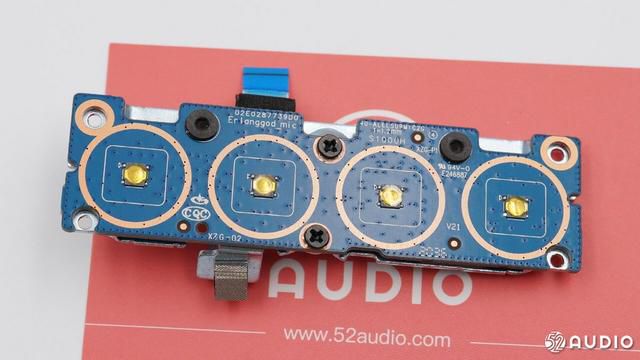

操控小板正面特寫，有四顆微動按鍵，兩顆麥克風開孔。

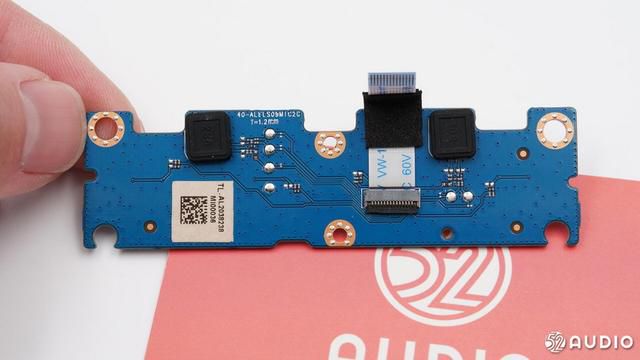

背面的兩顆麥克風被黑色橡膠罩防護。

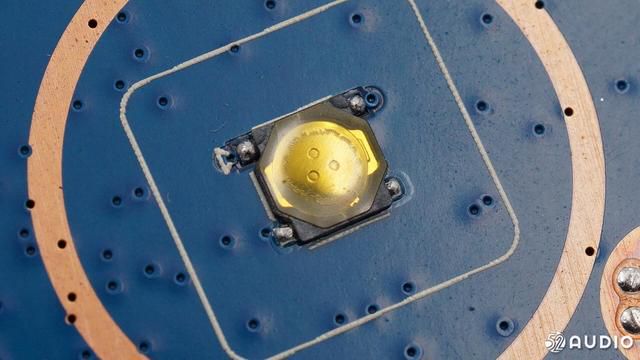

微動按鍵特寫。

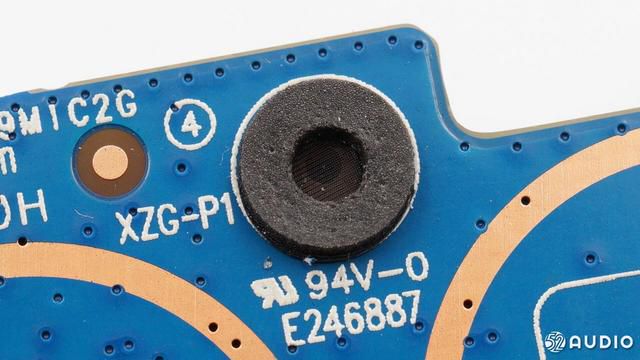

小板上麥克風開孔特寫，外層有海綿圓環，內部覆蓋有防塵網。

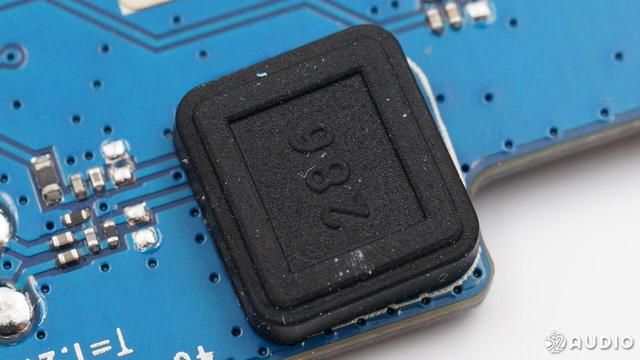

麥克風黑色橡膠罩特寫，背面有凸起的286字樣。

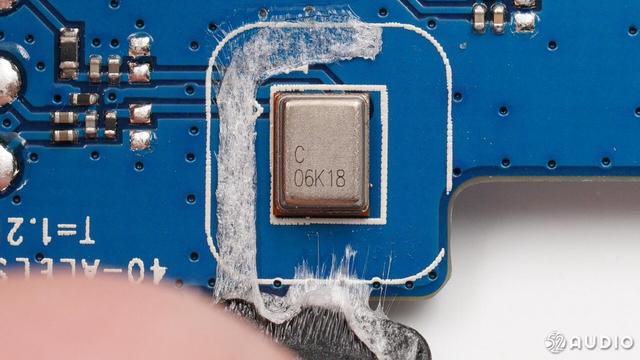

取掉橡膠罩，鐳雕C06K18 的MEMS矽麥特寫。
從腔體上取掉音箱屏幕。

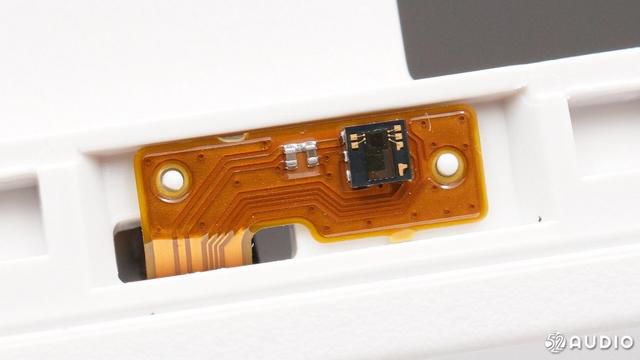

光線傳感器特寫，焊接在FPC上。

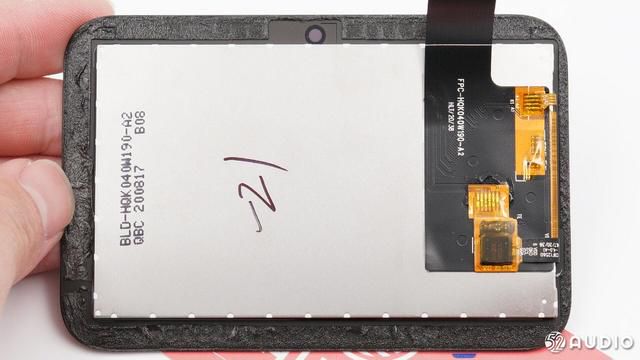

顯示屏背面特寫。

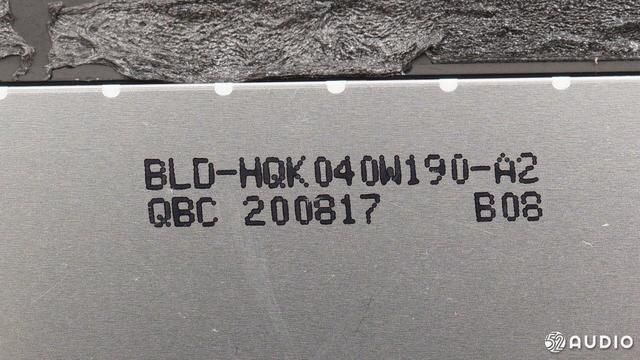

顯示屏上印製信息BLD-HQK040W190-A2，QBC 200817，B08。

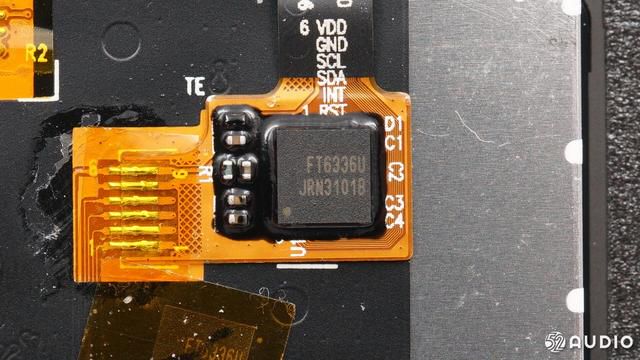

敦泰 FT6336U 觸屏控制IC。

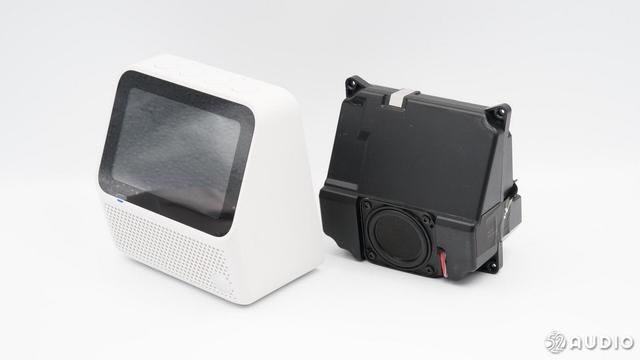

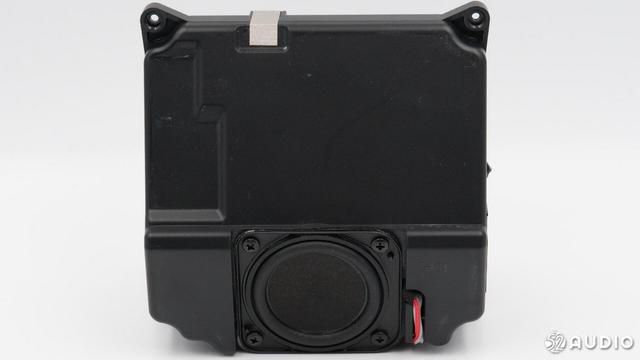

音腔單元正面一覽，揚聲器位於下方，通過四顆螺絲固定。

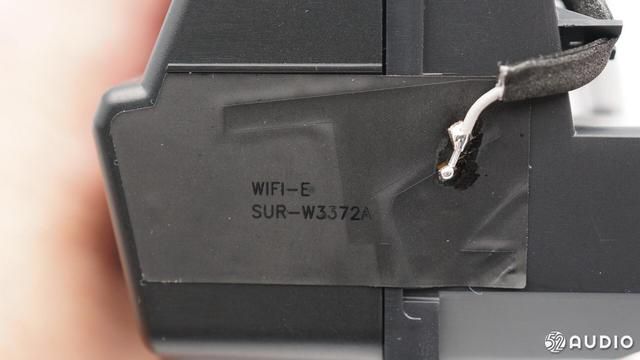

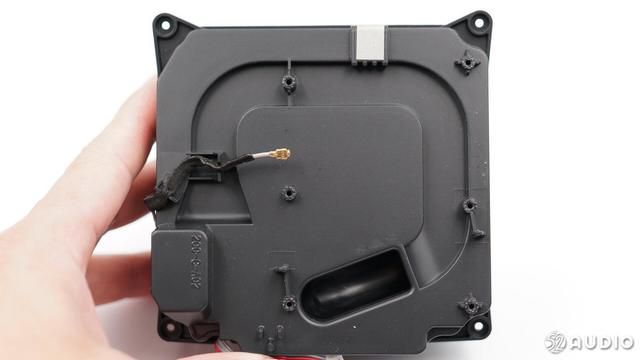

音腔單元側面一覽，WiFi 天線貼在音腔壁上。

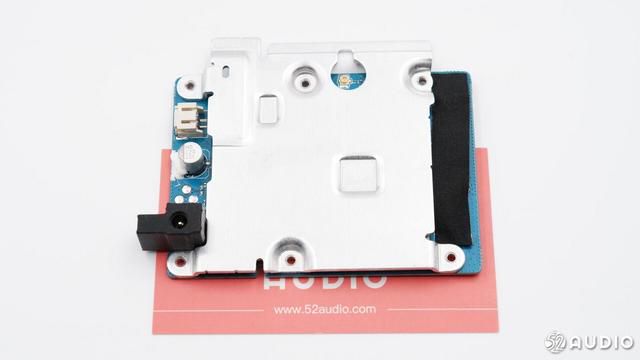

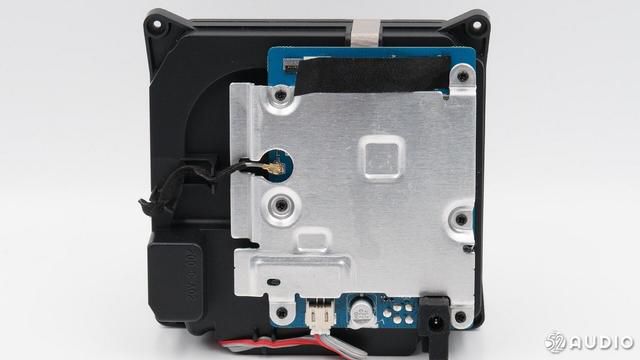

音箱主板通過散熱片和螺絲固定在音腔背面。
主板與揚聲器連接導線固定在音腔單元底部。

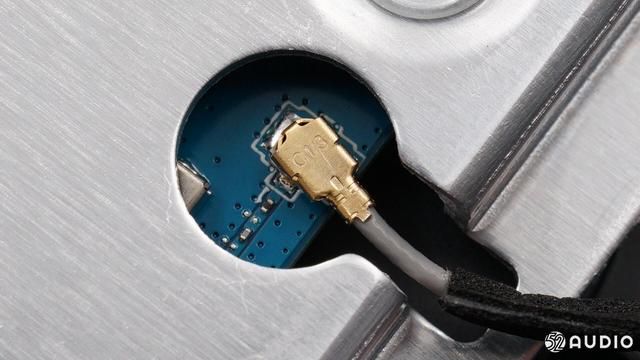

WiFi天線與主板連接的同軸插座特寫。
WiFi天線特寫。

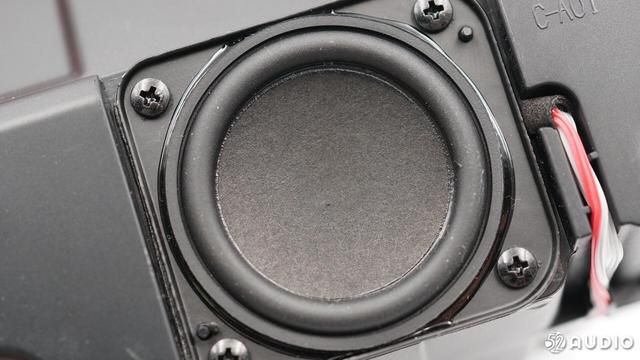

揚聲器特寫，紙盆橡膠圈。

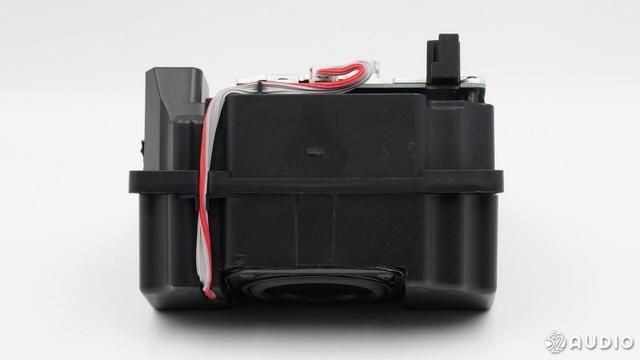

卸掉螺絲取掉揚聲器，可以看到音箱內部的倒相管。

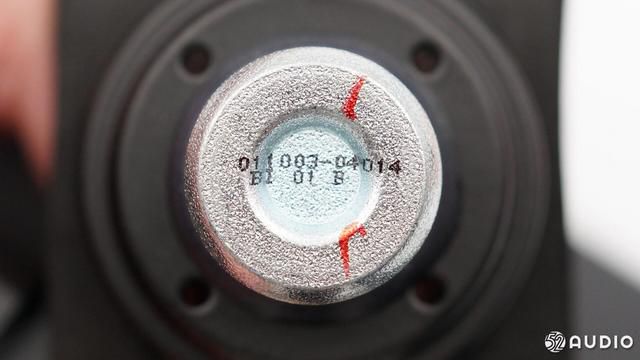

揚聲器背部T鐵特寫，印有011003-04014 B1 01 B信息。
取掉主板，音腔背面結構一覽。

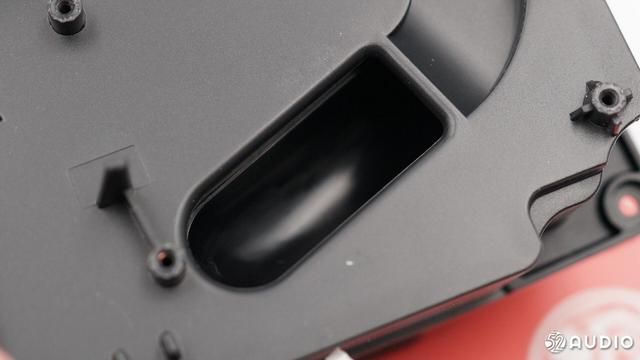

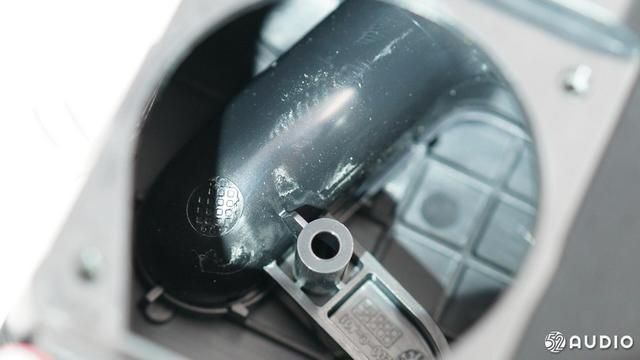

腔體上倒相管特寫。
主板上散熱片既起到固定主板的作用，也起到了散熱作用。

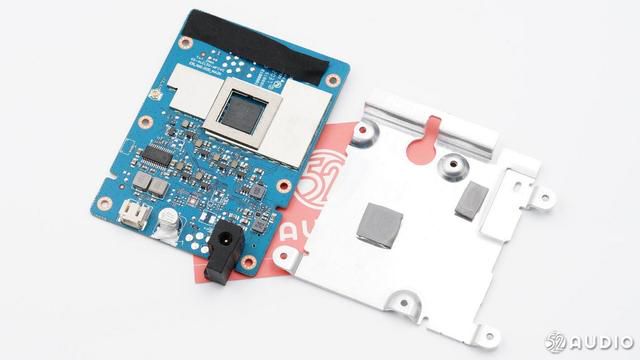

移開散熱片，主板元器件一覽，散熱片上有兩塊導熱墊，分別為主控IC和功放晶片散熱。
主控晶片上方的導熱墊。

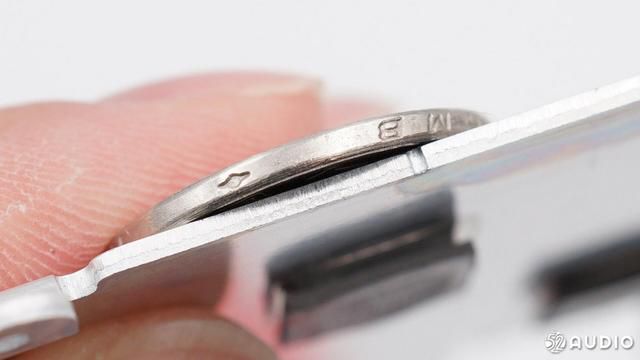

散熱片與一元硬幣厚度對比。
DC電源接口有黑色絕緣橡膠罩包裹。

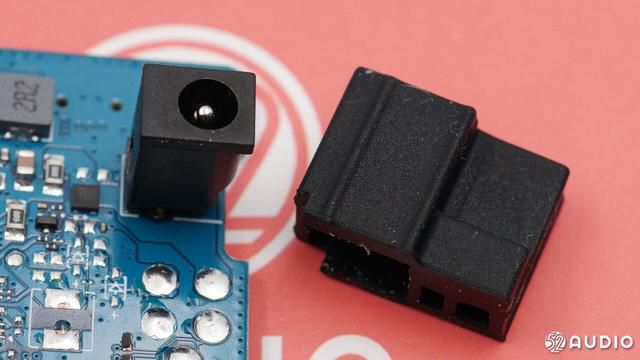

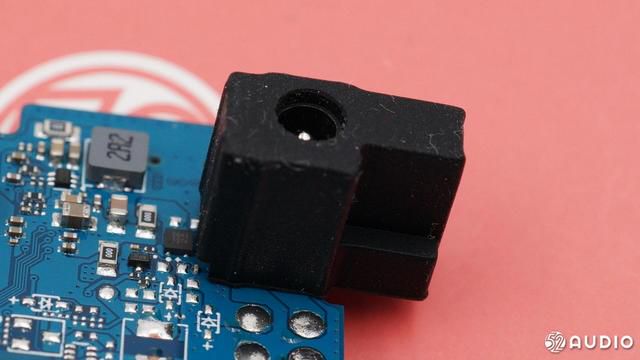

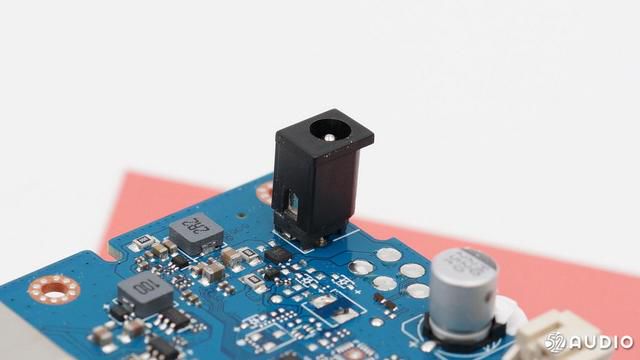

取掉橡膠罩，DC電源接口特寫。

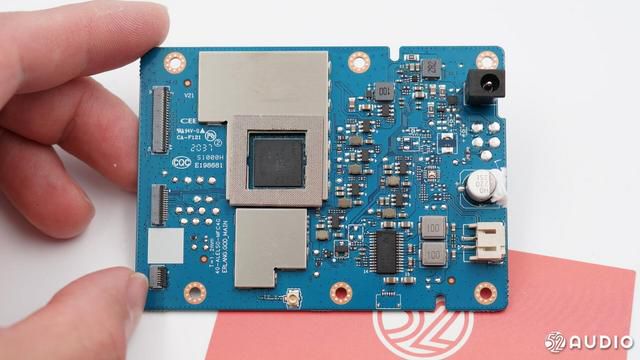

主板正面一覽，左側有大面積屏蔽罩覆蓋，主控晶片裸露出來。

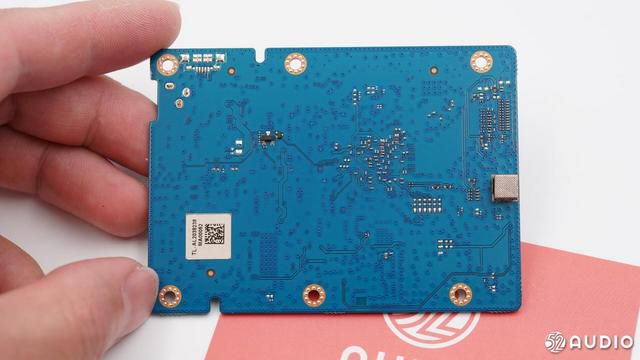

主板背面一覽。
DC電源接口與主板垂直焊接。
揚聲器接口特寫，電容打膠加固。
主板上導電布特寫。

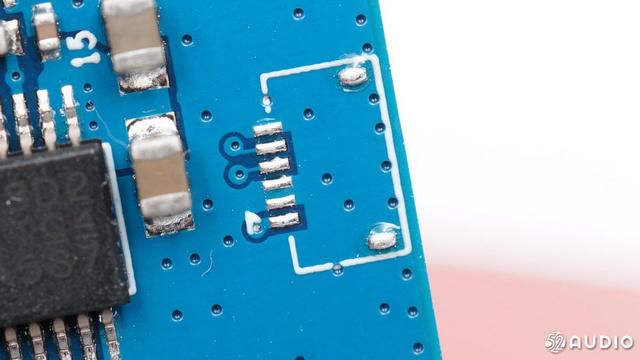

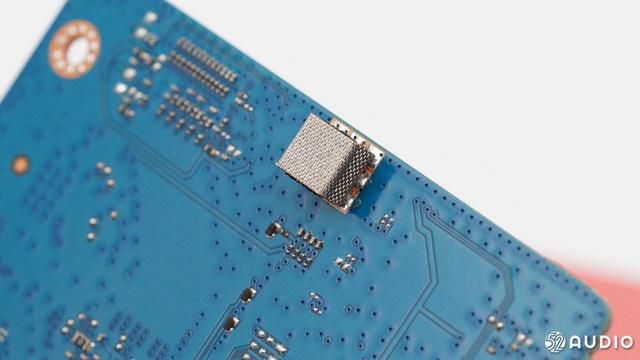

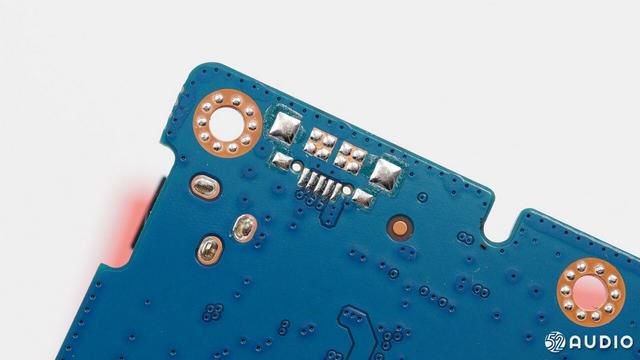

主板上預留的Micro-USB焊點。

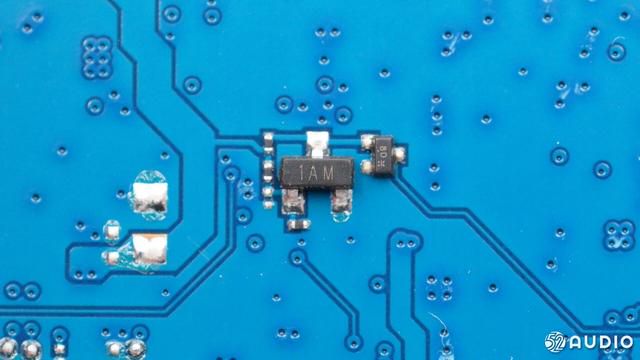

絲印1AM的信號三極體。
預留的插座焊點。

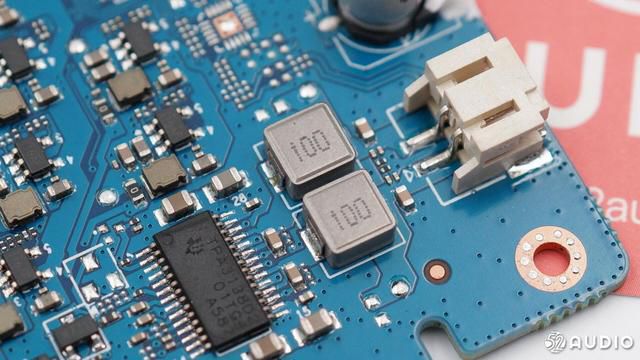

兩顆10μH的貼片電感，用於數字功放輸出濾波。

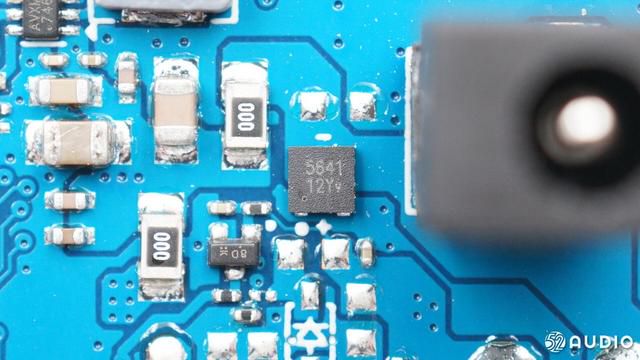

韋爾半導體 ESD5641 TVS保護二極體，用於輸入過壓保護。

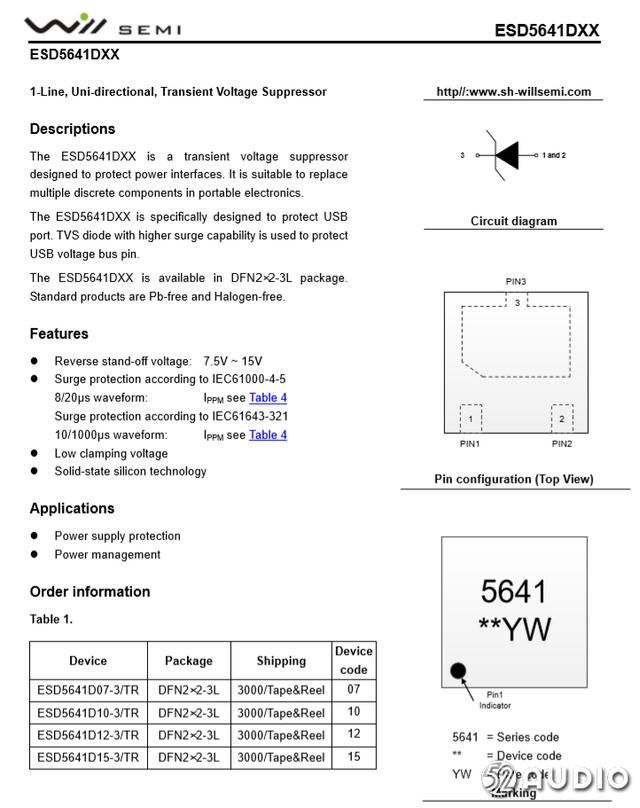

韋爾半導體 ESD5641 詳細資料圖。

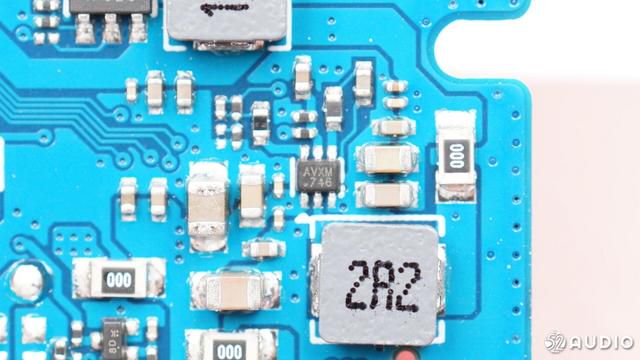

絲印AVXM 746的IC。

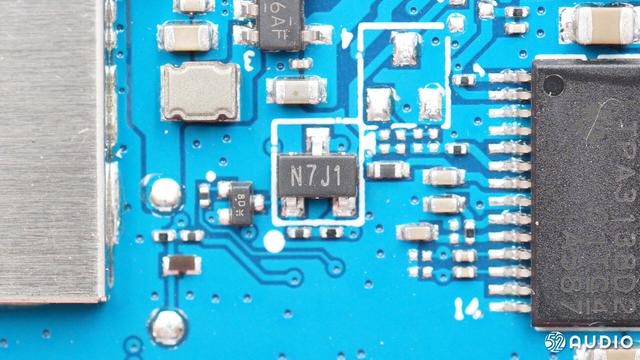

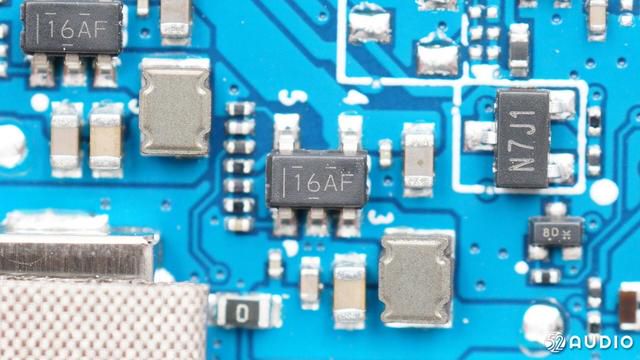

絲印N7J1的IC。

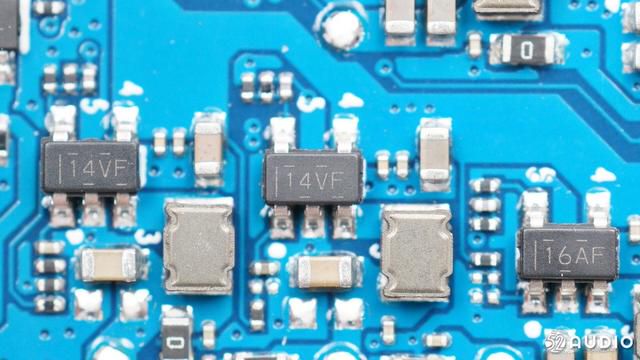

TI TLV62569 2A輸出同步降壓轉換器。

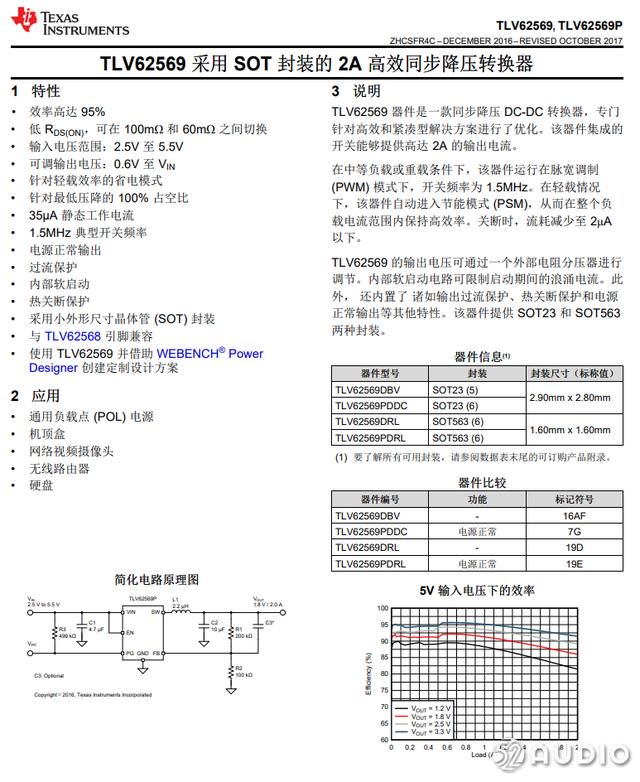

TI TLV62569 詳細資料。
TI TLV62568 1A 同步降壓轉換器。

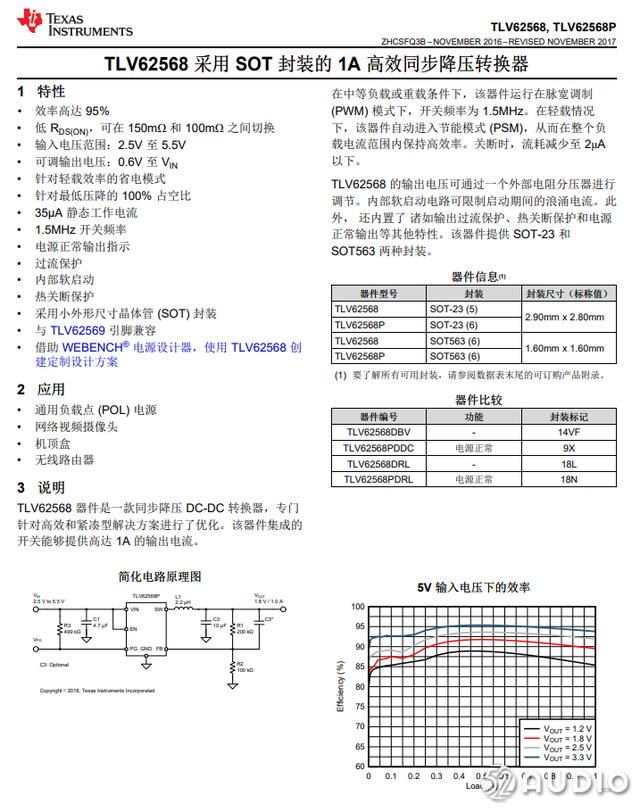

TI TLV62568 詳細資料。

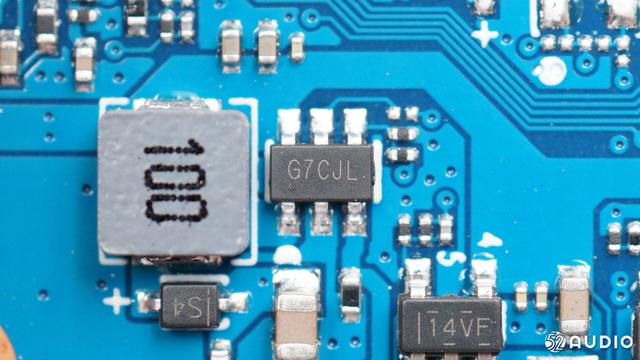

絲印G7CJL的IC。

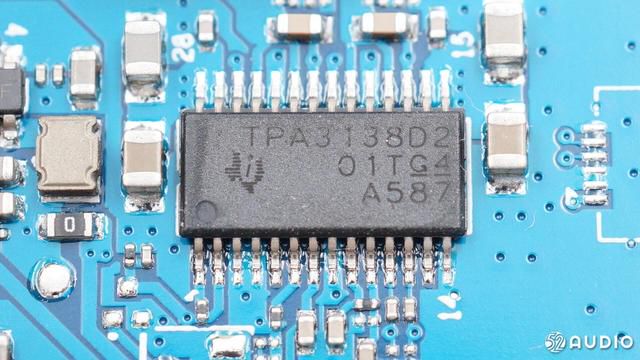

TI德州儀器 TPA3138D2 D 類立體聲音頻放大器IC，支持無電感器運行，支持3.5V至14.4V寬電壓工作範圍。採用單聲道輸出，1SPW模式下空閒電流僅為20mA（12V），適用於可攜式產品應用。
TI德州儀器TPA3138D2詳細資料圖。

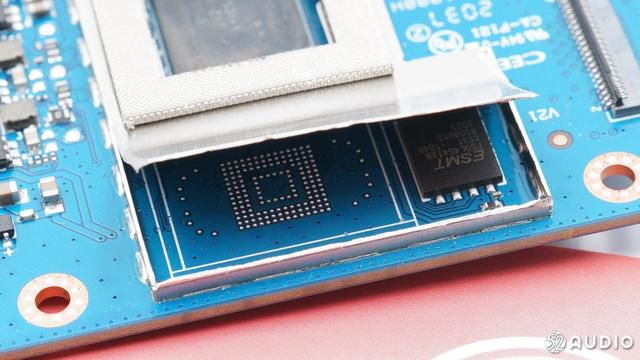

撬開主控上方屏蔽罩，內部有一顆存儲器IC和預留的EMMC焊盤。

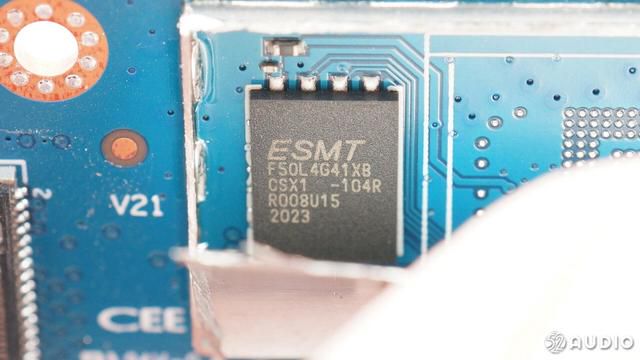

ESMT晶豪 F50L4G41XB SLC存儲器，用於存儲固件信息。

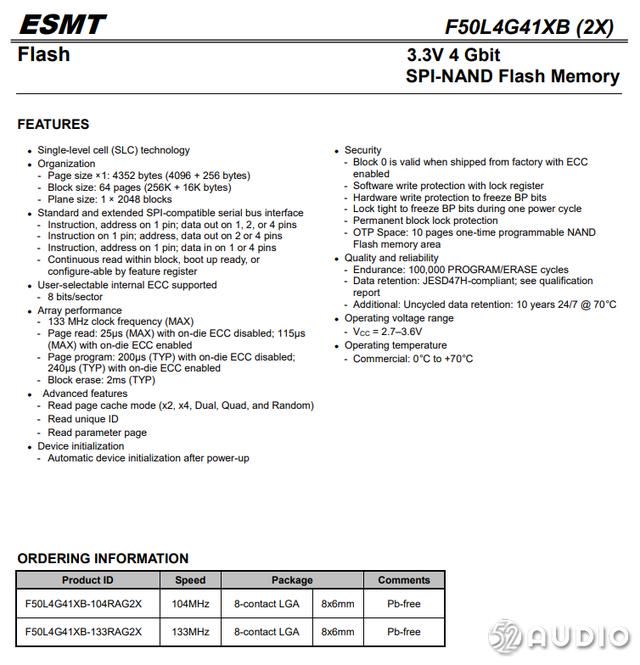

ESMT F50L4G41XB 詳細資料。

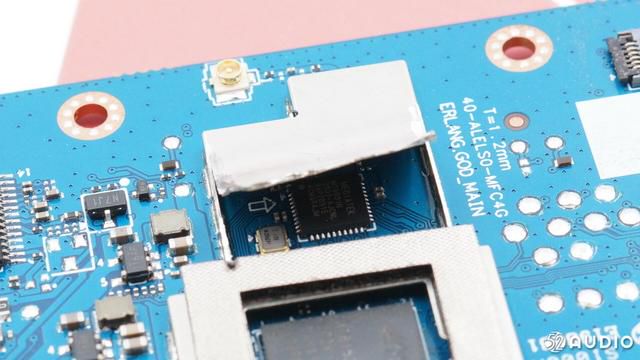

切開主控下方屏蔽罩，內部有晶片和晶振。

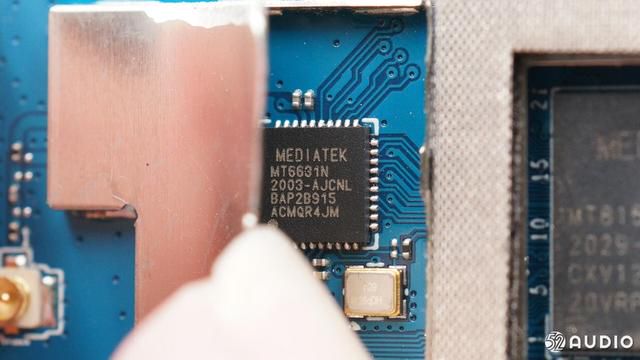

MTK聯發科 MT6631 4合1連接射頻晶片，包含2.4GHz Wi-Fi和藍牙收發器、5GHz Wi-Fi收發器、GPS接收器和FM接收器的前端。

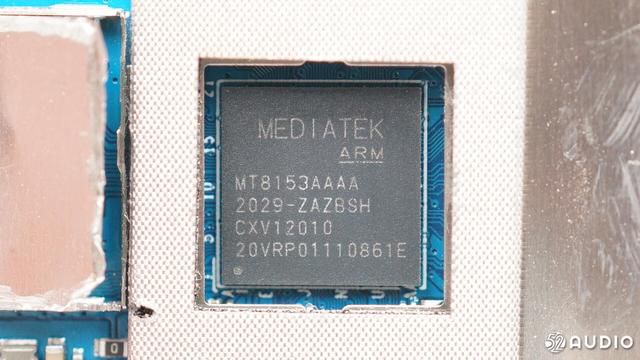

MTK聯發科 MT8153AAAA 主控SOC。
據我愛音頻網拆解了解到，華為、百度、JD京東、小米、天貓精靈、騰訊、榮耀、出門問問等品牌的音頻產品均大量採用了MTK聯發科的解決方案。

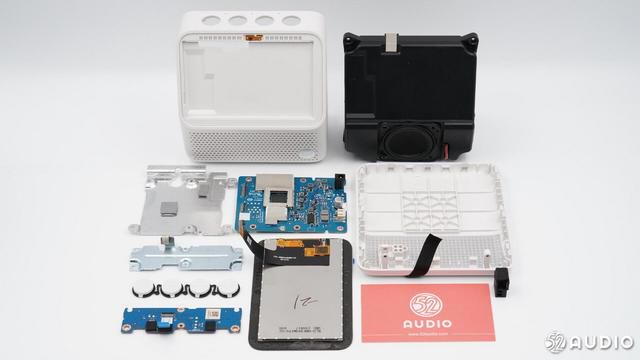

天貓精靈 CC MINI 帶屏智能音箱拆解全家福。
三、我愛音頻網總結
天貓精靈 CC MINI 作為一款入門級的帶屏智能音箱產品，採用了一塊4英寸的屏幕，外觀設計小巧矮胖，更加討好兒童喜愛。在觀影體驗上，雖無法相比10英寸的CC，但確是在這個價位滿足了直觀交互體驗，並且炫彩錶盤、日程管理、信息中心等功能的應用進一步提升了這款屏幕的可用性。
在內部配置上，結構做工合理，清晰明了。主板、操控板分別通過金屬罩固定在音腔和腔體內壁上，通過導線和插座的方式連接在一起。主板上，主控採用了聯發科 MT8153AAAA晶片，同時還採用了聯發科 MT6631 4合1連接射頻晶片；DC電源埠使用韋爾半導體 ESD5641進行輸入過壓保護；其他方面，還採用了德州儀器 TPA3138D2 音頻放大器，晶豪 F50L4G41XB 儲存器等。
,
