cad畫等軸測圖要設置哪些（快速學AutoCAD繪製等軸測圖綜合實例）

2023-11-01 10:47:14

前言：本文作者為國內知名CAD（含Creo、Pro/ENGINEER、AutoCAD、UG NX等）暢銷書作者，資深產品工程師，曾獲"機械工業出版社60周年最具影響力作者"稱號。閱讀完，如果覺得有用，那麼點擊"關注"和點讚是對作者的一種尊重和鼓勵。

圖1 AutoCAD 2019完全自學手冊（鍾日銘）

本文介紹的案例軸測圖也編寫進我的圖書《AutoCAD 2019完全自學手冊》（第3版），如果需要更詳細的案例操作介紹以及其他案例知識，可以購買及參閱我的這本圖書。希望對大家有所幫助。

本文以繪製如圖2所示的等軸測圖為例，詳細地介紹其繪製步驟。在繪製過程中特別要注意相關等軸測平面的正確切換，以及要注意各等軸測平面上的等軸測圓的顯示形狀。

圖2 完成的等軸測圖

本等軸測圖綜合實例的操作步驟如下。

1）單擊"新建"按鈕，從彈出的"選擇樣板"對話框中選擇"acadiso.dwt"圖形樣板文件，單擊"打開"按鈕。

2）切換至"草圖與注釋"工作空間，按〈F7〉鍵以取消柵格顯示模式。在狀態欄中單擊"捕捉模式"按鈕旁的下三角按鈕，接著選擇"捕捉設置"命令，系統彈出"草圖設置"對話框並自動切換至"捕捉和柵格"選項卡，進行如圖3所示的設置，然後單擊"確定"按鈕。

圖3 "草圖設置"對話框

3）左平面（左視）狀態，按〈F8〉鍵以啟用正交模式，單擊"直線"按鈕，根據命令行提示進行以下操作。

命令: _line

指定第一個點: 0,0,0↙

指定下一點或 [放棄(U)]: @100<150↙

指定下一點或 [放棄(U)]: @100<270↙

指定下一點或 [閉合(C)/放棄(U)]: @100<-30↙

指定下一點或 [閉合(C)/放棄(U)]: C↙

在左平面繪製的閉合線段如圖4所示。

圖4 在左平面繪製閉合線段

如果UCS圖標在原點顯示，而又想關閉此顯示，那麼可以在圖形窗口中右擊UCS圖標，如圖5所示，接著從彈出的快捷菜單中選擇"UCS圖標設置"|"在原點顯示UCS圖標"複選命令以取消在原點顯示UCS圖標。

圖5 UCS圖標設置

4）按〈F3〉鍵確保打開對象捕捉模式，單擊"直線"按鈕，分別選擇如圖6所示的線段中點A和其對邊線段的中點B來繪製一條直線段。

圖6 繪製一條直線段

繼續單擊"直線"按鈕，繪製線段CD，如圖7所示。

圖7 繪製另一條直線線段

5）單擊"橢圓：軸、端點"按鈕，接著根據命令行提示進行以下操作。

命令: _ellipse

指定橢圓軸的端點或 [圓弧(A)/中心點(C)/等軸測圓(I)]: I↙ //選擇"等軸測圓"選項

指定等軸測圓的圓心: _int 於 //選擇線段AB和線段CD的交點

指定等軸測圓的半徑或 [直徑(D)]: 25↙ //指定等軸測圓的半徑為25

在左平面上繪製好該等軸測圓的圖形效果如圖8所示。

圖8 在左平面上繪製一個等軸測圓

6）按〈F5〉鍵，將平面狀態切換到上平面（即"等軸測平面 俯視"）。

7）單擊"直線"按鈕，根據命令行提示進行以下操作。

命令: _line

指定第一個點: //捕捉並選擇如圖10-15所示的頂點E

指定下一點或 [放棄(U)]: @100<30↙

指定下一點或 [放棄(U)]: @100<150↙

指定下一點或 [閉合(C)/放棄(U)]: @100<210↙

指定下一點或 [閉合(C)/放棄(U)]: ↙

在上平面繪製好3條直線段後的圖形效果如圖9所示。

圖9 在上平面繪製直線段

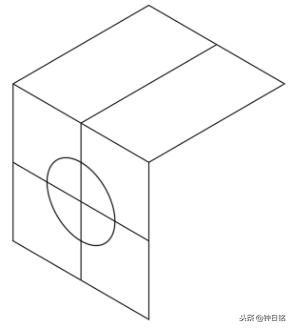

8）單擊"直線"按鈕，連接相應線段的中點來繪製如圖10所示的一條直線段。

圖10 繪製一條直線段

9）單擊"橢圓：軸、端點"按鈕，接著根據命令行提示進行以下操作。

命令: _ellipse

指定橢圓軸的端點或 [圓弧(A)/中心點(C)/等軸測圓(I)]: I↙

指定等軸測圓的圓心: //選擇上步驟所創建的直線段的中點

指定等軸測圓的半徑或 [直徑(D)]: 25↙

在上平面繪製好一個等軸測圓後的圖形效果如圖11所示。

圖11 在上平面繪製一個等軸測圓

10）按〈F5〉鍵，將平面狀態切換右平面狀態（即"等軸測平面 右視"平面狀態）。

11）單擊"直線"按鈕，根據命令行提示進行以下操作。

命令: _line

指定第一個點: //選擇如圖12所示的端點

指定下一點或 [放棄(U)]: @100<270↙

指定下一點或 [放棄(U)]: @100<210↙

指定下一點或 [閉合(C)/放棄(U)]: ↙

圖12 選擇直線端點

在右平面上完成該步驟所繪製的相關線段如圖13所示。

圖13 在右平面上繪製一些線段

12）單擊"直線"按鈕，分別選擇相應的兩個中點來繪製一條輔助直線段，如圖14所示。

圖14 繪製一條輔助線段

13）單擊"橢圓：軸、端點"按鈕，接著根據命令行提示進行以下操作。

命令: _ellipse

指定橢圓軸的端點或 [圓弧(A)/中心點(C)/等軸測圓(I)]: I↙

指定等軸測圓的圓心: //在上步驟所創建的線段中捕捉並選擇其中點

指定等軸測圓的半徑或 [直徑(D)]: 25↙

在右平面上繪製好的等軸測圓如圖15所示。

圖15 在右平面上繪製好等軸測圓

14）刪除輔助線段，結果如圖16所示。

圖16 刪除選定對象後的圖形效果

案例總結：需要掌握切換各軸測面的快捷鍵，還有就是等軸測圓的繪製等。
