電磁繼電器的作用（電磁繼電器的作用）

2023-11-10 18:07:44

電磁型繼電器的構成

1、構成

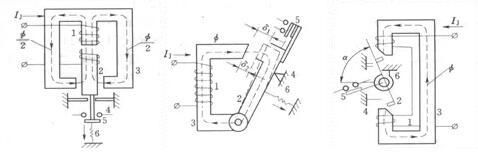

電磁型繼電器依據構成原理，可分為：螺管線圈式、吸引銜鐵式、轉動舌片式，如圖：

圖一

（a） （b） （c）

（a）為螺管線圈式

1—線圈 2—銜鐵 3—電磁鐵 4—靜觸點 5—動觸點 6—反作用彈簧

（b）為吸引銜鐵式

1—線圈 2—銜鐵 3—電磁鐵 4—止擋 5—觸點 6—反作用彈簧

（c）為轉動舌片式

1—線圈 2—舌片 3—電磁鐵 4—止擋 5—觸點 6—反作用彈簧

2、基本工作原理

當繼電器線圈中通入電流Ij時，產生磁通φ。Φ經鐵心、銜鐵和氣隙形成迴路，銜鐵被磁化，產生電磁力Fdc。當Fdc克服彈簧反作用力，銜鐵被吸起，觸點接通，稱為繼電器動作。

圖二

1—電磁鐵；2—線圈；3—Z形舌片；4—彈簧；5—動觸點；6—靜觸點；

7—整定值調整把手； 8—整定值刻度盤

2、動作原理

當繼電器線圈中通入電流Ij時，產生磁通φ,Φ經鐵心、銜鐵和氣隙形成迴路，銜鐵被磁化，產生電磁力Fdc,當Fdc克服彈簧反作用力，銜鐵被吸起，觸點接通，繼電器動作。

3、作用

在繼電保護中反應並判斷被保護對象上電流的變化。

4、圖形與文字符號

KA

5、型號

如：DL——10的含義：

10—設計序號

L—反應的物理量類型（L:電流；Y:電壓；S:時間；X:信號；Z:中間）

D—工作原理（D:電磁型；G:感應型；B:半導體型；W:微機型；L:整流型）

6、動作電流的調整方法：

1）粗調：改變繞組匝數，即連接方式。線圈選用串聯方式時，整定值為整定把手指示值×1，線圈選用並聯方式時，整定值為整定把手指示值×2。

2）細調：改變彈簧的反作用力，精細調節動作電流數值。

3）改變舌片的初始位置，由於涉及到改變繼電器的結構，一般不採用該方式。

由於繼電器在轉動過程中，磁阻在減小，電磁力矩在增大，存在剩餘力矩。同時由於摩擦力矩的存在，使得繼電器的返回係數，必定小於1。

返回係數Kre=返回電流Ire/動作電流Iop
