一種無金屬部件的靜脈留置針的製作方法

2023-11-07 16:01:54 2

1.本實用新型涉及靜脈留置針技術領域，具體為一種無金屬部件的靜脈留置針。


背景技術：

2.靜脈留置針，是由不鏽鋼的芯，軟的外套管及塑料針座組成，穿刺時將外套管和針芯一起刺入血管中、當套管送入血管後，抽出針芯，僅將柔軟的外套管留在血管中進行輸液的一種輸液工具。
3.一般的靜脈留置針導管在使用前必須先和金屬漏鬥組裝，在做ct時如果不拔掉留置針，金屬漏鬥會影響ct診斷結果，從而對患者產生醫療隱患，影響治療效果，且現有的靜脈留置針在留置時，導管與三通導管座內部處於聯通狀態，使血管內部與外部環境的聯繫增加，感染隱患較大。


技術實現要素：

4.針對現有技術的不足，本實用新型提供了一種無金屬部件的靜脈留置針，解決了上述背景中提到的問題。
5.本實用新型提供如下技術方案：一種無金屬部件的靜脈留置針，包括：三通導管座和延長管，所述延長管的一端設置有正壓接頭，所述三通導管座的內壁開設有安裝槽，所述安裝槽的內壁固定連接有導管，所述導管的外壁設置有加固塊，所述安裝槽的內壁固定連接有墊筒，所述三通導管座的頂部設置有螺紋管，所述螺紋管的內壁螺紋連接有螺紋杆，所述螺紋杆的一端設置有扭盤，所述導管的中部設置有軟管。
6.優選的，所述螺紋杆的一端貫穿墊筒的外壁並延伸至墊筒的內壁，且螺紋杆的外壁與墊筒的內壁滑動連接，且螺紋杆遠離扭盤的一端與軟管的外壁活動連接。
7.優選的，所述螺紋杆的外壁設置有外螺紋，所述螺紋管的內壁設置有內螺紋，且螺紋杆通過外螺紋和內螺紋與螺紋管螺紋連接。
8.優選的，所述三通導管座的外壁活動套接有防塵筒，所述三通導管座的內壁固定連接有隔離塞，且隔離塞為橡膠隔離塞。
9.優選的，所述三通導管座遠離導管的一端設置有持針柄，且持針柄靠近導管的一端設置有鋼針，且鋼針的形狀大小和導管的形狀大小均相互匹配。
10.優選的，所述加固塊的數量為兩個，且兩個加固塊的外壁均與安裝槽的內壁固定連接。
11.與現有技術對比，本實用新型具備以下有益效果：
12.1、該無金屬部件的靜脈留置針，通過設置的三通導管座、安裝槽、導管、加固塊、墊筒、螺紋管、螺紋杆、扭盤和軟管，便於在留置時，能夠利用螺紋杆的轉動對軟管形成擠壓，控制軟管內部流動空間大小，方便在留置時，將導管與三通導管座之間的聯通關閉，減少了血管內部與外部環境的聯繫，降低了感染隱患。
13.2、該無金屬部件的靜脈留置針，通過設置的三通導管座、安裝槽、導管、加固塊、墊
筒和軟管，將導管直接粘接到三通導管座上，去掉金屬漏鬥，在患者做ct時無需將留置針拔出，減少留置針更換次數，進而減輕病人痛苦、減輕護理工作負擔，避免了金屬零件影響ct診斷結果，減少了醫療隱患，達到保護患者治療的目的。
附圖說明

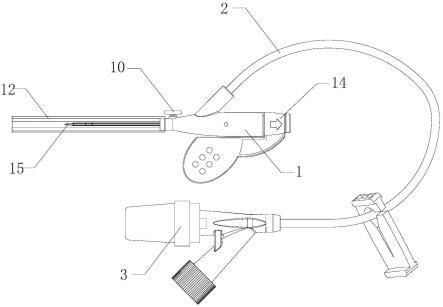

14.圖1為本實用新型結構示意圖；
15.圖2為本實用新型三通導管座內部結構示意圖；
16.圖3為本實用新型圖2中a處放大圖。
17.圖中：1、三通導管座；2、延長管；3、正壓接頭；4、安裝槽；5、導管； 6、加固塊；7、墊筒；8、螺紋管；9、螺紋杆；10、扭盤；11、軟管；12、防塵筒；13、隔離塞；14、持針柄；15、鋼針。
具體實施方式
18.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
19.請參閱圖1-3，一種無金屬部件的靜脈留置針，包括：三通導管座1和延長管2，延長管2的一端設置有正壓接頭3，三通導管座1的內壁開設有安裝槽4，安裝槽4的內壁固定連接有導管5，以便於長期留置在體內，導管5的外壁設置有加固塊6，以便於提高導管5安裝的穩固性，安裝槽4的內壁固定連接有墊筒7，三通導管座1的頂部設置有螺紋管8，螺紋管8的內壁螺紋連接有螺紋杆9，螺紋杆9的一端設置有扭盤10，導管5的中部設置有軟管11，提高設置的墊筒7以便於避免軟管11懸空。
20.其中；螺紋杆9的一端貫穿墊筒7的外壁並延伸至墊筒7的內壁，且螺紋杆9的外壁與墊筒7的內壁滑動連接，且螺紋杆9遠離扭盤10的一端與軟管11的外壁活動連接，以便於利用螺紋杆9與軟管11內部形成隔絕的前提下，控制軟管11內部空間大小。
21.其中；螺紋杆9的外壁設置有外螺紋，螺紋管8的內壁設置有內螺紋，且螺紋杆9通過外螺紋和內螺紋與螺紋管8螺紋連接。
22.其中；三通導管座1的外壁活動套接有防塵筒12，三通導管座1的內壁固定連接有隔離塞13，且隔離塞13為橡膠隔離塞，橡膠是指具有可逆形變的高彈性聚合物材料，在室溫下富有彈性，在很小的外力作用下能產生較大形變，除去外力後能恢復原狀，橡膠屬於完全無定型聚合物，它的玻璃化轉變溫度低，分子量往往很大，大於幾十萬，提高利用橡膠隔離塞，以便於在鋼針15抽出後能夠對三通導管座1內部形成密封。
23.其中；三通導管座1遠離導管5的一端設置有持針柄14，且持針柄14靠近導管5的一端設置有鋼針15，且鋼針15的形狀大小和導管5的形狀大小均相互匹配，以便於在導管5插入血管時，能夠對導管5提供一個支撐，避免導管5彎折，同時方便穿刺。
24.其中；加固塊6的數量為兩個，且兩個加固塊6的外壁均與安裝槽4的內壁固定連接，以便於將軟管11放置在中部，方便軟管11固定。
25.工作原理，在進行預留時，可通過扭動扭盤10帶動螺紋杆9轉動，螺紋杆9轉動時通過內螺紋和外螺紋向下移動，螺紋杆9向下移動時逐漸對軟管 11擠壓，減小軟管11內部流
通空間，直到將軟管11內部空間完全封閉，使得三通導管座和導管形成隔離，由於在正常的預留針穿刺時，鋼針15在帶動導管5進行穿刺後，會滑動取出，使得裝置內部沒有金屬元件，避免了在對患者進行ct時影響診斷結果。
26.儘管已經示出和描述了本實用新型的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的範圍由所附權利要求及其等同物限定。


技術特徵：
1.一種無金屬部件的靜脈留置針，其特徵在於，包括：三通導管座(1)和延長管(2)，所述延長管(2)的一端設置有正壓接頭(3)，所述三通導管座(1)的內壁開設有安裝槽(4)，所述安裝槽(4)的內壁固定連接有導管(5)，所述導管(5)的外壁設置有加固塊(6)，所述安裝槽(4)的內壁固定連接有墊筒(7)，所述三通導管座(1)的頂部設置有螺紋管(8)，所述螺紋管(8)的內壁螺紋連接有螺紋杆(9)，所述螺紋杆(9)的一端設置有扭盤(10)，所述導管(5)的中部設置有軟管(11)。2.根據權利要求1所述的一種無金屬部件的靜脈留置針，其特徵在於，所述螺紋杆(9)的一端貫穿墊筒(7)的外壁並延伸至墊筒(7)的內壁，且螺紋杆(9)的外壁與墊筒(7)的內壁滑動連接，且螺紋杆(9)遠離扭盤(10)的一端與軟管(11)的外壁活動連接。3.根據權利要求1所述的一種無金屬部件的靜脈留置針，其特徵在於，所述螺紋杆(9)的外壁設置有外螺紋，所述螺紋管(8)的內壁設置有內螺紋，且螺紋杆(9)通過外螺紋和內螺紋與螺紋管(8)螺紋連接。4.根據權利要求1所述的一種無金屬部件的靜脈留置針，其特徵在於，所述三通導管座(1)的外壁活動套接有防塵筒(12)，所述三通導管座(1)的內壁固定連接有隔離塞(13)，且隔離塞(13)為橡膠隔離塞。5.根據權利要求1所述的一種無金屬部件的靜脈留置針，其特徵在於，所述三通導管座(1)遠離導管(5)的一端設置有持針柄(14)，且持針柄(14)靠近導管(5)的一端設置有鋼針(15)，且鋼針(15)的形狀大小和導管(5)的形狀大小均相互匹配。6.根據權利要求1所述的一種無金屬部件的靜脈留置針，其特徵在於，所述加固塊(6)的數量為兩個，且兩個加固塊(6)的外壁均與安裝槽(4)的內壁固定連接。

技術總結
本實用新型涉及靜脈留置針技術領域，且公開了一種無金屬部件的靜脈留置針，包括：三通導管座和延長管，所述延長管的一端設置有正壓接頭，所述三通導管座的內壁開設有安裝槽，所述安裝槽的內壁固定連接有導管，所述導管的外壁設置有加固塊，所述安裝槽的內壁固定連接有墊筒，所述三通導管座的頂部設置有螺紋管，所述螺紋管的內壁螺紋連接有螺紋杆，所述螺紋杆的一端設置有扭盤，所述導管的中部設置有軟管。該無金屬部件的靜脈留置針，便於在留置時，能夠利用螺紋杆的轉動對軟管形成擠壓，控制軟管內部流動空間大小，方便在留置時，將導管與三通導管座之間的聯通關閉，減少了血管內部與外部環境的聯繫，降低了感染隱患。降低了感染隱患。降低了感染隱患。


技術研發人員：李仁強 宋騰騰 王瑞祥
受保護的技術使用者：佳康醫用器材（青島）有限公司
技術研發日：2021.10.29
技術公布日：2023/3/28
