大口徑三節彎頭下料簡單方法（非標彎頭天圓地方）

2023-07-16 03:17:14 1

一、彎頭

多節彎頭俗稱蝦米腰，是用來改變通風管道方向及其它裝置的配件。按其斷面形狀，可分為圓形、方形(或矩形)兩種。

從理論上說，彎頭的形狀為圓環面，是不展曲面，在實際構形設計當中，為了便於展開加工，只好改為分節的辦法，將圓環面改為圓柱面。

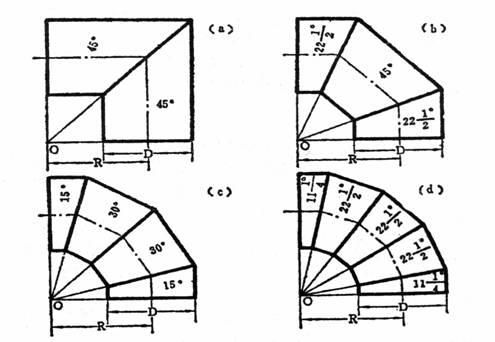

不同節數的彎頭

(a)直角間節*頭， (b)直角三節彎頭， c)直角四節彎頭， (d)直角五節彎頭

在直角多節彎頭中，有三節、四節和五節或更多節不同節數，如圖8-1所示。節數的多少視工程要求而定，節數越多，空氣流通阻力就越小。

展開多節彎頭，當圖紙沒有尺寸要求時，應首先確定彎頭R。按照通風管配件要求，對R曲率半徑的長度規定在1D～1．5D(D=彎頭直徑)範圍內。

如圖(b)所示，從結合線的度數看，首尾每節為22，中間節為450，是首尾節的二倍。如按份數分，即首尾備一份，中間節為二份。其它多節依此類推，即無論多少節彎頭，中間節等於首尾節。

(1) 等徑三節直彎頭

1)圖8—2所示為三節直角彎頭。用已知尺寸畫出主視圖A、B、C、D，用圖8—1(b)方法求出結合線E-F、G-H。

2) 6等分斷面半圓周1……7，由各點向上作垂線，與G—H結合線相交點1……7，再由各點作F-H的平行線，在E-F結合線交1」……7」。

3)作C—D的延長線，在延長線上截取E1—E2等於斷面圓周展開長度，均分12等分，由各點作上垂線，與G—H結合線上各點所引的水平線對應相交點10……70……10，將各點連圓滑曲線，即得尾節(首節)的展開圖。

4)作△EOG的平分錢I—J並延長(中節基準線)，在延長線上以7……1……7的順序截取(因尾節咬口縫在G—C處，考慮咬口縫過厚的影響，中節咬口縫應與前咬口錯開(中節改在F—H面)，以避免咬口縫過厚帶來加工困難。

5)在I一J延長線上，截取斷面展開長度J1一J2，照錄斷面各等分點長得7……1……7點，過各點作J1一J2的直角錢，與E—F、G—H結合線上各點所引J1一J2平行線對應相交點10……70……10，圓滑曲線連各點，即中間節展開圖。

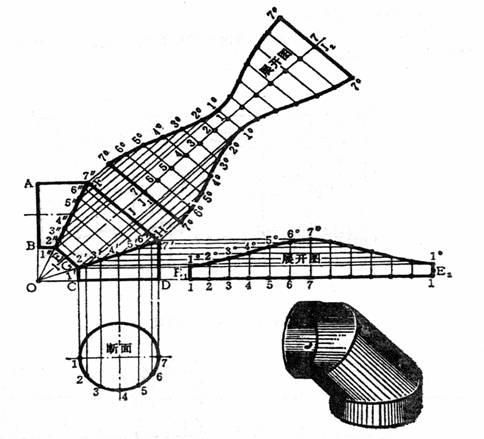

圖8-2 直角三節彎頭的展開圖

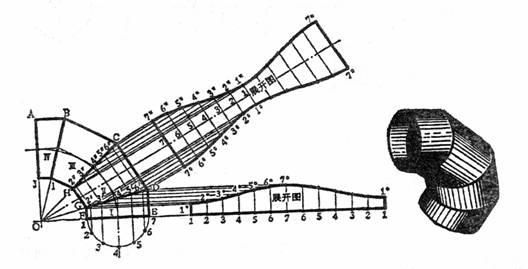

圖8-3 直角四節彎頭的展開圖

（2）等徑四節直角彎頭

用已知尺寸按圖解-1（c）畫出各節結合線，如圖8-3所示。各節畫法與圖8-2相同，說明略。

圖8-4 旋轉為管狀的展開畫法

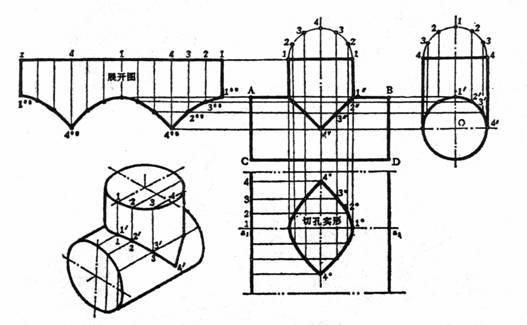

圖8-5 三通管的展開圖

為便於下料和節約材料，通常是將彎頭各節旋轉、使其成為一圓管，然後依各節結合線畫出展開圖，如圖8-4所示。

二、等徑三通管

1)已知尺寸畫出主視圖和左視圖及斷面半圓周，如圖8—5所示。

將左視圖斷面半圓周6等分點4……1……4，由各等分點作下垂線，交主管得4`、3`、2`、1`點。

2)將左視圖4`、3`、2`、1`各點作水平線，與以主視圖斷面半圓周各點所作下垂線對應相交得4」、3」、2」、1」點，各點連線即得二管直交結合線。

從求結合線原理得出：兩管直徑相等，其結合線1"—4"必為直線。故在實際工作中對類似這種構件，可直接連4 "—1"為直線，不必再求結合線，免去這一工序。

3)向左作支管端面延長線，截取1—1等於斷面圓周伸直長度，照錄斷面各等分點1—4—1--4一l。由各點作下垂線，與結合線各點向左所引水平線對應相交得1∞—4∞—1∞—4∞—1∞點，將各點連直線和曲線即得支管展開圖。

4)在主視圖下方作CD的延長線，截取主管展開長度(πD)，作展開料的中心線a1—a2以左視圖弧1`2`、2`3`、3`4`的弧長左右取1、2、3、4點，並畫水平線與以結合線上各點所作下垂線，對應相交點10、20、30、40，各點連圓滑曲線，即所求切孔實形。

三、天圓地方

1．上圓下方的通風罩

圖6—6所示通風罩，俗稱天圓地方。從立體圖可看出，其形體表面是由曲面和平面組成。平面部分呈三角形(如△AB4)。曲面部分是由錐面組成，即集中點A向1／4圓弧上擴散。為求出這一部分，須將曲面分成三個小三角形，整個構件即被分割為16個三角形。

1)用已知尺寸畫出主視圖和俯視圖。將俯視圖半圓周6等分，等分點為l……4……1。各點與A和B連線。

2)畫主視圖1—1、 C1—D1的延長線，在延長線上作直角Y一O—W，在O一W線上截取O—1、O—2等於俯視圖的A一1(A一4)、A一2(A一3)。分別將1和2點與Y連線，得I、Ⅱ實長線。

圖8-6 上圓下方通風罩的展開圖

3)截取D1一B1等於俯視圖的D—B，分別以A、B為中心，實長線I為半徑畫弧相交於1`點。以1`為中心，俯視圖等分弧長畫弧，與以D1為中心，實長線II畫弧交於2`點。

用同樣方法畫出3`和4`點。再以D1為中心，俯視圖的C—D長為半徑畫弧與以4`點為中心，實長線I為半徑畫弧相交於C1。用以上方法畫出3`、2`、1`點。以1`點為中心，主視圖輪廓線D1一1長畫弧，與以C1為中心，俯視圖C—I長為半徑畫弧交I1。用同樣方法畫出右邊部分，以直線和曲線連接各點，即所求展開圖。

T、U、V三部分如咬口連接，見咬口示意圖。

2．上方下圓過渡接頭

圖6一7所示立體圖是一端連接方管，另一端連接圓管件的接頭。該形體表面是由四個曲面和四個三角形平面組成。

1)已知尺寸畫出主機圖和俯視圖。將俯視圖半圓周6等分，等分點1……7。各點分別與C和D點連線。

2)作C1一D1、10--70的延長線，在延長線上截取直角V--O—W。在O一W線上截取m、n點等於俯視圖的C—l、C一2(C一3、 C一4與C一1、 C一2長度相等，故不再取點)。V—n、V—m連線，即得a、b實長線。

3)截取C1一D1等於俯視圖的C—D，分別以C1和D1為中心，實長線a為半徑畫弧相交4點，以4為中心，俯視圖的等分孤長為半徑畫弧與以C l為中心，實長線b為半徑所畫弧交於3點。用同樣方法畫出2和1點。以1點為中心，主視圖輪廓線C1—10長度為半徑畫弧，與以展開圖的C1為中心，俯視圖C—I的長度為半徑畫弧相交於I1點。用以上畫法，畫出右邊部分，將各點圓滑曲線連接各點．即得接頭展開圖。
