一種多聯機空調系統的製作方法

2023-06-10 15:10:52 1

1.本發明涉及空調技術領域，尤其涉及一種多聯機空調系統。


背景技術：

2.多聯機空調系統，是由一臺或多臺室外機連接若干相同或不同容量的室內機構成的製冷/熱循環系統，可以向一個或數個區域直接提供處理後的空氣。
3.多聯機空調系統中的所有室內機往往不是同時運行的，各室內機存在明顯的分時使用的特點，因此，在多聯機空調系統設計中，通常會將室內機的總容量與室外機容量設計在一個偏差範圍內；以將室內機和室外機的容量偏差範圍設計在75%-125%為例，假設室外機容量為10匹時，室內機的總容量在7.5匹-12.5匹之間，假設用戶安裝了1臺10匹的室外機，7臺1匹和3臺2匹的室內機，則室內機總容量為7+3*2=13匹，超出了設計的容量偏差範圍，系統就會報警而不能正常運行。但在系統已經安裝好的情況下，拆機的可能性幾乎為零；針對該問題，廠商會對室內機容量進行調整來避開報警範圍，例如，將其中一臺2匹的室內機的容量改為1匹，這時總容量為7+2*2+1=12匹，這樣就可以避開系統報警範圍，維持系統的運行。
4.但這種情況下，系統已經超配，會影響製冷/制熱效果，小範圍的超配不會引起用戶察覺，但大範圍的超配則會嚴重降低空調系統的製冷/制熱效果。


技術實現要素：

5.本發明的目的在於提供一種多聯機空調系統，針對室內機容量超出室外機容量範圍的情況，根據室內機和室外機的運行參數對容量超配情況進行檢測，並劃分超配嚴重等級，依據超配嚴重等級，在不改變安裝結構的前提下，通過室外機分配運行能力、控制室內機冷媒流量的手段，解決超配時空調系統製冷/制熱效果差的技術問題。
6.為實現上述發明目的，本發明採用下述技術方案予以實現：提出一種多聯機空調系統，包括：至少一部室外機和多部室內機；每部室內機配置有膨脹閥；控制器，被配製為室內機容量超出室外機容量範圍且室外機無法檢測時，執行以下步驟：超配情況檢測：關閉指定室內機，根據關閉前後各室內機運行參數和/或室外機運行參數的變化判斷系統是否存在超配情況；超配程度判斷：當系統存在超配情況時，比較關閉指定室內機前後各室內機盤管溫度的變化，根據變化判斷超配程度；根據超配程度選取以下一種或多種控制實施冷媒再分配：（1）按照設定時間間隔以盤管溫度對各室內機排序，對製冷/制熱程度高的室內機減小其膨脹閥的開度或關閉膨脹閥，其他室內機的膨脹閥按照設定值調節；（2）對於溫控開機的室內機，減小盤管溫度偏離設定閾值的室內機的膨脹閥開度；（3）對於溫控關機的室內機，關閉其膨脹閥；（4）提高壓
縮機運行頻率上限值。
7.與現有技術相比，該空調系統的優點和積極效果是：本發明提出的多聯機空調系統，對於室內外機不規範的安裝匹配、室內機容量設置錯誤等原因導致的室內機容量超出室外機容量的範圍，而室外機無法根據正常的邏輯檢測的問題，採用關閉指定室內機，比較其關閉前後的室外機運行參數和/或室內機運行參數的變化的技術手段來判斷是否存在超配情況，當存在超配情況時，根據關閉指定室內機前後的室內盤管溫度的變化，對超配程度進行判定，針對不同的超配程度，採取動態減小製冷/制熱程度高的室內機對應的膨脹閥開度、動態減小盤管溫度偏離設定閾值的室內機的膨脹閥開度、溫控關機時關閉對應膨脹閥、和/或提高壓縮機頻率上限值的技術手段來動態分配室內機冷媒流量，實現在系統超配情況下智能分配室外機運行能力，提升系統製冷/制熱效果。
8.在本發明一些實施例中，所述控制器執行超配情況檢測時，包括：以指定模式運行穩定後獲取第一室外機運行參數和第一室內機運行參數；所述指定模式為製冷模式或制熱模式；關閉第一指定室內機，在系統運行穩定後獲取第二室外機運行參數和第二室內機運行參數；比較第一室外機運行參數和第二室外機運行參數，以及，比較第一室內機運行參數和第二室內機運行參數；在室外機運行參數的變化超出第一超配閾值且室內機運行參數無變化時，判斷系統沒有超配；在室外機運行參數的變化未超出第一超配閾值時，判斷系統存在超配。
9.室外機運行參數例如高壓壓力、低壓壓力、排氣溫度、吸氣溫度等，室內機運行參數例如盤管溫度、出風溫度、吸入溫度等。對於多聯機空調系統，若系統存在超配情況時，室外機運行參數正常，但室內機運行參數會受超配的影響而與設定值存在偏差，在關閉指定室內機後，室外機運行參數不會發生明顯變化，但由於關閉了指定室內機，其他室內機的運行效果會好轉，因此室內機運行參數會發生改變；而若系統不存在超配情況，則無論是否關閉指定室內機，室內機運行參數都不會受影響，相反室外機運行參數會發生明顯變化，本實施例通過獲取並比較關閉指定室內機前後兩次獲取的室外機運行參數和室內機運行參數的手段，實現對系統超配情況的快速檢測。
10.在本發明一些實施例中，所述控制器還被配置為：在以指定模式運行至穩定後獲取第一室內機盤管溫度；以及，在關閉第一指定室內機系統運行至穩定後，獲取第二室內機盤管溫度；在判斷系統存在超配時，比較第一室內機盤管溫度和第二室內機盤管溫度，根據室內機盤管溫度的變化判斷系統超配程度。
11.當關閉指定室內機前後，室外機運行參數沒有發生顯著變化而判斷系統存在超配情況時，本發明進一步通過比較關閉指定室內機前後室內機盤管溫度的變化程度來判斷系統超配程度，以實現對系統超配嚴重程度的判斷，對超配情況實施調整提供準確依據。
12.在本發明一些實施例中，所述控制器還被配置為：在根據室內機盤管溫度的變化判斷系統超配程度時，若室內機盤管溫度的變化未超過第二超配閾值，判定為低超配；若室內機盤管溫度的變化超過第二超配閾值時，判定為高超配。
13.根據經驗值或者統計值劃分一個第二超配閾值，將系統超配程度劃分為低超配和高超配兩個等級，實現對系統超配嚴重程度的判斷，對超配情況實施調整提供準確依據。
14.在本發明一些實施例中，所述控制器還被配置為：在判定系統為高超配時，關閉第三指定室內機；在系統運行至穩定後獲取獲取第三室內機盤管溫度；比較第二室內機盤管
溫度和第三室內機盤管溫度，在室內機盤管溫度的變化未超過第三超配閾值時，判定為中度超配；在室內機盤管溫度的變化超過第三超配閾值時，判定為重度超配。
15.針對高超配工況，再關閉一次指定的室內機，並根據經驗值或統計值劃分一個第三超配閾值，通過將關閉指定室內機前後室內機盤管溫度的變化與第三超配閾值的比較，將高超配情況細分為中超度配程度和重度超配程度，實現對系統超配嚴重程度的判斷，對超配情況實施調整提供準確依據。
16.在本發明一些實施例中，所述控制器還被配置為：在判定為低超配時，關閉第二指定室內機；在系統運行穩定後獲取第三室外機運行參數和第三室內機運行參數；比較第二室外機運行參數和第三室外機運行參數，以及，比較第二室內機運行參數和第三室內機運行參數；在室外機運行參數和室內機運行參數的變換均在設定範圍內時，確認低超配的判定，否則，再次根據室內機盤管溫度的變化判斷系統超配程度。
17.當系統超配情況被判定為低超配時，為避免系統工況波動導致低超配情況判斷誤差，通過關閉第二指定室內機，比較關閉前後室外機運行參數和室內機運行參數的變化情況來對低超配情況進行再次分析確認。
18.在本發明一些實施例中，在判定低超配情況下，所述控制器被配置為：1）按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機，將其對應的膨脹閥開度降低第一設定百分比；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第二設定百分比；2）在無室內機溫控關機時，將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低第三百分比；3）在出現室內機溫控關機時，關閉其對應的膨脹閥，停止1和2的控制。
19.當系統被判定為低超配時，結合動態的將製冷/制熱程度最高的室內機的膨脹閥開度減小、和動態的將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低的手段，實現低超配情況下系統能力的分配，保障室內機能力的均衡；低超配情況下當出現溫控關機的室外機後，室外機能力足夠滿足室內機需求，則當出現溫控關機的室內機時將其膨脹閥關閉，系統各室內機按照設定參數運轉。
20.在本發明一些實施例中，在判定中度超配情況下，所述控制器被配置為：1）按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機，將其對應的膨脹閥開度降低第四設定百分比；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第五設定百分比；2）在無室內機溫控關機時，將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低第六百分比；3）提高壓縮機頻率；4）在出現室內機溫控關機時，關閉其對應的膨脹閥，停止1、2和3的控制。
21.當系統被判定為中度超配時，結合動態的將製冷/制熱程度最高和次高的室內機的膨脹閥開度按照不同比例減小、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現中度超配情況下系統能力的分配，保障室內機能力的均衡；中度超配情況下當出現溫控關機的室外機後，室外機能力基本可以滿足室內機需求，則當出現溫控關機的室內機時將其膨脹閥關閉，系統各室內機按照設定參數運轉。
22.在本發明一些實施例中，在判定重度超配情況下，所述控制器被配置為：1）按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機關閉其對應的膨脹閥；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第七設定百分比；將室內風機的轉速調整至最低；2）對溫控開機的室內機，將盤管溫度偏離設定閾值的室內機的
膨脹閥開度減小第八百分比；3）對於溫控關機的室內機，關閉其膨脹閥；以及，按照第二設定時間間隔以盤管溫度對各室內機排序，將製冷/制熱程度最高的室內機對應的膨脹閥開度降低第九百分比；4）提高壓縮機頻率；上述，當執行3時不執行1，當不存在溫控關機的室內機時執行1。
23.在判定重度超配情況下，所述控制器還被配置為：5）當溫控關機的室內機數量超過關機閾值時，不執行1、2、3和4。
24.當系統被判定為重度超配時，在不存在溫控關機的工況下，結合動態的將製冷/制熱程度最高和次高的室內機的膨脹閥開度按照不同比例減小同時將室內風機的轉速調至最低檔、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現系統能力的均衡分配；在存在溫控關機且關機數量未超過關機閾值的工況下，結合將溫控關機的室內機關閉其膨脹閥並動態的將製冷/制熱程度最高的室內機的膨脹閥開度減小、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現系統能力的均衡分配；在存在溫控關機且關機數量超過關機閾值的工況下，室外機能力足夠滿足室內機需求，則將溫控關機的室內機的膨脹閥關閉，系統各室內機按照設定參數運轉。
25.結合附圖閱讀本發明的具體實施方式後，本發明的其他特點和優點將變得更加清楚。
附圖說明
26.為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

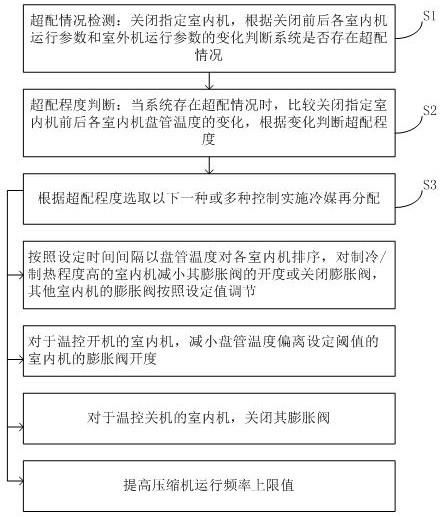

27.圖1為本發明提出的多聯機空調系統的系統架構示意；圖2為本發明提出的多聯機空調系統對系統超配情況的處理步驟示意；圖3為現有多聯機空調系統在系統超配情況下對系統調節的室溫曲線；圖4為本發明多聯機空調系統對系統超配情況處理後的室溫曲線；圖5為本發明實施例一中給出的對系統超配情況檢測的步驟示意；圖6為本發明實施例二中給出的對系統超配程度分析的步驟示意；圖7為本發明實施例三中給出的系統對超配程度分析的又一步驟示意；圖8為本發明實施例四中給出的系統對超配程度分析的又一步驟示意；圖9為本發明實施例五中給出的系統對低超配情況實施室外機再分配的步驟示意；圖10為本發明實施例五中給出的系統對中度超配情況實施室外機再分配的步驟示意；圖11為本發明實施例五中給出的系統對重度超配情況實施室外機再分配的步驟示意。
具體實施方式
28.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本技術保護的範圍。
29.在本技術的描述中，需要理解的是，術語「中心」、「上」、「下」、「前」、「後」、
ꢀ「
頂」、「底」、「內」、「外」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本技術和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本技術的限制。
30.在本技術的描述中，需要理解的是，術語「第一」、「第二」僅用於描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特徵的數量。由此，限定有「第一」、「第二」的特徵可以明示或者隱含地包括一個或者更多個該特徵。在本技術的描述中，除非另有說明，「多個」的含義是兩個或兩個以上。
31.在本技術的描述中，需要說明的是，除非另有明確的規定和限定，術語「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本技術中的具體含義。
32.在本發明中，除非另有明確的規定和限定，第一特徵在第二特徵之「上」或之「下」可以包括第一和第二特徵直接接觸，也可以包括第一和第二特徵不是直接接觸而是通過它們之間的另外的特徵接觸。而且，第一特徵在第二特徵「之上」、「上方」和「上面」包括第一特徵在第二特徵正上方和斜上方，或僅僅表示第一特徵水平高度高於第二特徵。第一特徵在第二特徵「之下」、「下方」和「下面」包括第一特徵在第二特徵正下方和斜下方，或僅僅表示第一特徵水平高度小於第二特徵。
33.下文的公開提供了許多不同的實施方式或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，並且目的不在於限制本發明。此外，本發明可以在不同例子中重複參考數字和/或參考字母，這種重複是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設置之間的關係。此外，本發明提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。
34.本技術給出的多聯機空調系統，通過使用壓縮機、冷凝器、膨脹閥和蒸發器來執行空調器的製冷/制熱循環。製冷/制熱循環包括一系列過程，涉及壓縮、冷凝、膨脹和蒸發，對室內空間進行製冷或制熱。
35.低溫低壓製冷劑進入壓縮機，壓縮機壓縮成高溫高壓狀態的製冷劑氣體並排出壓縮後的製冷劑氣體。所排出的製冷劑氣體流入冷凝器。冷凝器將壓縮後的製冷劑冷凝成液相，並且熱量通過冷凝過程釋放到周圍環境。
36.膨脹閥使在冷凝器中冷凝形成的高溫高壓狀態的液相製冷劑膨脹為低壓的液相製冷劑。蒸發器蒸發在膨脹閥中膨脹的製冷劑，並使處於低溫低壓狀態的製冷劑氣體返回到壓縮機。蒸發器可以通過利用製冷劑的蒸發的潛熱與待冷卻的材料進行熱交換來實現制
冷效果。在整個循環中，空調器可以調節室內空間的溫度。
37.空調器的室外單元是指製冷/制熱循環的包括壓縮機和室外熱交換器的部分，空調器的室內單元包括室內熱交換器，並且膨脹閥可以提供在室內單元或室外單元中。
38.室內熱交換器和室外熱交換器用作冷凝器或蒸發器。當室內熱交換器用作冷凝器時，空調器用作制熱模式的加熱器，當室內熱交換器用作蒸發器時，空調器用作製冷模式的冷卻器。
39.本發明旨在針對室內外機不規範的安裝匹配、室內機容量設置錯誤等原因導致的室內機容量超出室外機容量的範圍，而室外機無法根據正常的邏輯檢測的情況，給出一種能夠檢測是否存在超配情況、當存在時對超配程度進行判斷、並針對不同超配程度給出系統能力的分配方法，實現容量超配檢測和容錯的智能控制，解決多聯機空調系統存在超配情況時效果差的技術問題。
40.如圖1所示，本發明提出的多聯機空調系統，包括：至少一部室外機1和多部室內機2，每部室內機都配置有膨脹閥（圖中未示出）。
41.本發明提出的多聯機空調系統，控制器，包括但不限定於室外機的控制器、中央控制器、智能控制終端的控制器、線控器等，如圖2所示，被配置為執行以下步驟：s1、超配情況檢測：關閉指定室內機，根據關閉前後各室內機運行參數和室外機運行參數的變化判斷系統是否存在超配情況。
42.若系統不存在超配情況，室外機和室內機均可按照設定參數執行製冷/制熱任務；若系統存在超配情況，室外機按照設定參數執行工況，當所有室內機開機運行時，但各室內機不能被分配到足夠的能力來實現設定參數要求的效果，但若有室內機關機時，室外機的能力能夠更多的分配給其他室內機，使其他室內機的運行能力有所提升，出於該考慮，本發明採用關閉指定室內機，獲取指定室內機被關閉前後的系統運行參數：包括室外機運行參數和各室內機運行參數，對運行參數進行比較判斷的手段來分析系統超配情況。
43.s2、超配程度判斷：當系統存在超配情況時，比較關閉指定室內機前後各室內機盤管溫度的變化，根據變化判斷超配程度。
44.製冷/制熱的效果最直接體現在室內機盤管溫度上，當根據s1判斷系統存在超配情況時，室內機的製冷/制熱溫度肯定偏離設定參數的要求，例如在製冷模式下，設定參數要求室內達到25
º
c，但因為系統分配能力不足，導致室內機盤管溫度不夠低，無法將室內溫度降低到25
º
c；當關閉指定室內機後，其他各室內機能夠被分配到更多的能力來實施製冷/制熱，則室內機盤管溫度會降低/升高。若超配情況比較輕微，當關閉指定室內機後，其他各室內機的盤管溫度變化程度不大，當若超配情況比較嚴重，則當關閉指定室內機後，其他各室內機的盤管溫度變化則比較明顯。
45.s3、根據超配程度選取以下一種或多種控制實施冷媒再分配：（1）按照設定時間間隔以盤管溫度對各室內機排序，對製冷/制熱程度高的室內機減小其膨脹閥的開度或關閉膨脹閥，其他室內機的膨脹閥按照設定值調節。
46.也即在系統製冷/制熱期間，動態的檢測各室內機的盤管溫度，根據盤管溫度對各室內機進行排序，找到製冷/制熱程度高的室內機，將其膨脹閥開度在原有開度的基礎上按照減小趨勢調節，以減少其冷媒流量，使得其他各室內機的冷媒流量
有所增加，從而能夠快速降溫/升溫。
47.而按照動態的方式進行調節，能夠避免同一室內機長時間保持在膨脹閥開度減小的工況下運行，使其在設定時間間隔結束時，經過再一次排序判斷其不是製冷/制熱程度高的室內機時，膨脹閥不再減小而是按照正常開度調節，使其對應室內機的製冷/制熱溫度不會偏離設定參數太遠，而是在設定參數周圍波動。
48.（2）對於溫控開機的室內機，減小盤管溫度偏離設定閾值的室內機的膨脹閥開度。
49.對於溫控開機狀態的室內機，若其盤管溫度偏離設定閾值，則將其膨脹閥開度在原有基礎上向減小趨勢調節。例如，製冷工況下，設定閾值為8
ꢀº
c，則盤管溫度低於8
ꢀº
c表明該室內機製冷完全達到用戶需求，可以適度將其膨脹閥開度向減小趨勢調節。
50.本發明中，偏離設定閾值的偏離對應於系統工況進行限定，例如，在製冷工況下，尤其指低於設定閾值，在制熱工況下，尤其指高於設定閾值。
51.（3）對於溫控關機的室內機，關閉其膨脹閥。
52.對於溫控關機的室內機，將其膨脹閥完全關閉，使冷媒最大程度的分配給其他室內機。
53.（4）提高壓縮機運行頻率上限值。
54.系統在開發設計時，為保證可靠運行，通常會留有一定的設計餘量，小範圍的減小設計餘量不會影響系統的可靠性，同時可以提高系統性能。例如，電流過大時會限制頻率，壓力過高或過低時會限制壓縮機頻率，當系統超配程度比較嚴重時，可以適當的提高壓縮機運行頻率的上限值，從而提高各室內機運行能力。
55.在實際應用中，提高壓縮機運行頻率時，還要放開系統的對壓縮機限頻的保護值，通常，該保護值的放開程度要低於壓縮機提高頻率的幅度，例如將壓縮機頻率提高5%，而保護值提高3%。
56.上述，本發明首先對系統超配情況進行分析，在存在超配情況時對超配程度進行判斷，根據超配情況依靠一種或多種技術手段的結合，對室外機能力進行再分配，最終實現容量超配檢測和容錯的智能控制，解決空調系統在超配情況下製冷/制熱效果差的問題，如圖3所示，未使用本發明提出方案的情況下，室內溫度始終達不到設定溫度，用戶體驗感差，如圖4所示，使用本發明的方案後，室溫曲線在設定溫度上下波動，達到變頻控制中室溫控制的效果。
57.下面以幾個具體實施例對本發明提出的方案在多聯機空調系統中的應用做出詳細的說明。
58.實施例一本實施例對多聯機空調系統是否存在超配情況進行檢測，具體的，如圖5所示，包括如下步驟：s51、以指定模式運行穩定後獲取第一室外機運行參數和第一室內機運行參數；指定模式為製冷模式或制熱模式。
59.以製冷模式為指定模式為例，在製冷模式運行穩定後獲取第一室外運行參數和第一室內運行參數。
60.室外機運行參數例如高壓壓力、低壓壓力、排氣溫度、吸氣溫度等，室內機運行參數例如盤管溫度、出風溫度、吸入溫度等。
61.s52、關閉第一指定室內機，在系統運行穩定後獲取第二室外機運行參數和第二室內機運行參數。
62.該第一指定室內機例如容量最小或較小的一部或多部室內機，以小容量室內機開始試錯；在關閉其至系統運行穩定後，獲取第二室外機運行參數和第二室內機運行參數。
63.s53、比較第一室外機運行參數和第二室外機運行參數，以及，比較第一室內機運行參數和第二室內機運行參數。
64.將關閉指定室內機前後的室外機運行參數和室內機運行參數分別進行比較。
65.s54、在室外機運行參數的變化超出第一超配閾值且室內機運行參數無變化時，判斷系統沒有超配。
66.若系統不存在超配情況，則無論是否關閉第一指定室內機，室內機運行參數都不會受影響，相反室外機運行參數會發生明顯變化，本實施例通過獲取並比較關閉第一指定室內機前後兩次獲取的室外機運行參數和室內機運行參數的手段，實現對系統超配情況的快速檢測。
67.s55、在室外機運行參數的變化未超出第一超配閾值時，判斷系統存在超配。
68.對於多聯機空調系統，若系統存在超配情況時，室外機運行參數正常，但室內機運行參數會受超配的影響而與設定值存在偏差，在關閉第一指定室內機後，室外機運行參數不會發生明顯變化，但由於關閉了指定室內機，其他室內機的運行效果會好轉，因此室內機運行參數會發生改變。
69.採用本實施例給出的系統超配情況檢測方法，能夠對多聯機空調系統中室內機容量的超配情況做出準確檢測，尤其在多聯機空調系統對室內外機進行了不規範安裝匹配、室內機容量設置錯誤等原因導致的室內機容量超出室外機容量範圍、而室外機無法根據正常邏輯進行檢測時，通過本實施例給出的控制邏輯也能夠準確檢測出室內機與室外機容量是否相匹配，降低了對系統超配情況的檢測難度。
70.實施例二當關閉第一指定室內機前後，根據室外機運行參數沒有發生顯著變化而判斷系統存在超配情況時，本實施例給出一種多聯機空調系統超配程度分析方法，對系統超配程度進行判斷，為超配情況實施調整提供準確依據。
71.具體的，如圖6所示，包括：s61、在以指定模式運行至穩定後獲取第一室內機盤管溫度。
72.以製冷模式為例，在製冷模式運行穩定後獲取各室內機的第一室內機盤管溫度。
73.s62、在關閉第一指定室內機系統運行穩定後，獲取第二室內機盤管溫度。
74.關閉第一指定室內機至系統運行穩定後，再獲取一次各室內機的盤管溫度。
75.s63、在判斷系統超配時，比較第一室內機盤管溫度和第二室內盤管溫度，根據室內機盤管溫度的變化判斷系統超配程度。
76.在實際應用中，將每一部室內機的前後兩次獲取的盤管溫度進行比較，當至少一部室內機的盤管溫度發生變化比較明顯時，則說明在關閉一部室內機後，該室內機被分配到了足夠改善其製冷能力的冷媒，說明系統超配程度較重。
77.若所有的室內機的盤管溫度都存在變化，但變化程度都不大時，則說明在關閉第一指定室內機之前，系統超配程度較低，當關閉第一指定室內機後各室內機被分配到的冷媒對其製冷能力改善度不大。
78.實施例三本實施例在實施例二的基礎上，對系統超配程度進一步細化，為後續對超配情況實施調整提供更精準的依據。
79.如圖7所示，本實施例包括：s71、在以指定模式運行至穩定後獲取第一室內機盤管溫度。
80.還是以製冷模式為例，在製冷模式運行穩定後獲取各室內機的第一室內機盤管溫度。
81.s72、在關閉第一指定室內機系統運行穩定後，獲取第二室內機盤管溫度。
82.關閉第一指定室內機至系統運行穩定後，再獲取一次各室內機的盤管溫度。
83.s73、比較第一室內機盤管溫度和第二室內盤管溫度，判斷室內機盤管溫度的變化與第二超配閾值的關係。
84.比較各室內機前後兩次獲取的盤管溫度，將室內機盤管溫度的變化與第二超配閾值進行比較。
85.第二超配閾值根據經驗值或者統計值劃分，旨在將系統超配程度劃分為低超配和高超配兩個等級，實現對系統超配嚴重程度的判斷。
86.s74、室內機盤管溫度的變化未超過第二超配閾值，判定為低超配。
87.s75、室內機盤管溫度的變化超過第二超配閾值時，判定為高超配。
88.在本發明一些實施例中，在判定為低超配時，為避免系統工況波動導致低超配情況判斷誤差，通過關閉第二指定室內機，比較關閉前後室外機運行參數和室內機運行參數的變化情況來對低超配情況進行再次分析確認。
89.具體的，如圖7所示，包括：s76、關閉第二指定室內機。
90.第二指定室內機選取容量較小的室內機。
91.s77、在系統運行穩定後獲取第三室外機運行參數和第三室內機運行參數，比較第二室外機運行參數和第三室外機運行參數，以及，比較第二室內機運行參數和第三室內機運行參數。
92.在室外機運行參數和室內機運行參數的變化均在設定範圍內時，確認低超配的判定，否則，返回步驟s71再次根據室內機盤管溫度的變化判斷系統超配程度。
93.實施例四本實施例在實施例二的基礎上，提出又一種對超配程度進行劃分的方法，如圖8所示，包括：s81、在以指定模式運行至穩定後獲取第一室內機盤管溫度。
94.還是以製冷模式為例，在製冷模式運行穩定後獲取各室內機的第一室內機盤管溫度。
95.s82、在關閉第一指定室內機系統運行穩定後，獲取第二室內機盤管溫度。
96.關閉第一指定室內機至系統運行穩定後，再獲取一次各室內機的盤管溫度。
97.s83、比較第一室內機盤管溫度和第二室內盤管溫度，判斷室內機盤管溫度的變化與第二超配閾值的關係。
98.比較各室內機前後兩次獲取的盤管溫度，將室內機盤管溫度的變化與第二超配閾值進行比較。
99.第二超配閾值根據經驗值或者統計值劃分，旨在將系統超配程度劃分為低超配和高超配兩個等級，實現對系統超配嚴重程度的判斷。
100.s84、室內機盤管溫度的變化未超過第二超配閾值，判定為低超配。
101.s85、室內機盤管溫度的變化超過第二超配閾值時，關閉第三指定室內機。
102.該第三指定室內機選取容量稍大的室內機，旨在通過室內外運行參數的顯著變化來將高超配情況進行進一步劃分。
103.s86、在系統運行至穩定後獲取第三室內機盤管溫度。
104.s87、比較第二室內機盤管溫度和第三室內機盤管溫度。
105.s88、在室內機盤管溫度的變化未超過第三超配閾值時，判定為中度超配。
106.s89、在室內機盤管溫度的變化超過第三超配閾值時，判定為重度超配。
107.本實施例針對高超配工況，再關閉一次指定的室內機，並根據經驗值或統計值劃分一個第三超配閾值，通過將關閉指定室內機前後室內機盤管溫度的變化與第三超配閾值的比較，將高超配情況細分為中超度配程度和重度超配程度，實現對系統超配嚴重程度的判斷，對超配情況實施調整提供準確依據。
108.實施例五本實施例提供一種在超配情況下對室外機容量/能力進行再分配的控制邏輯，包括對低超配情況的再分配、對中度超配情況的再分配和對重度超配情況的再分配，當沒有針對高超配情況劃分中度超配和重度超配時，可以從下面給出的中度超配或重度超配的再分配邏輯中任選取一種實施，或從中度超配和重度超配的再分配邏輯中的任意選取組合後實施。
109.具體的，針對低超配情況的再分配控制，如圖9所示，包括：s91、按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機，將其對應的膨脹閥開度降低第一設定百分比；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第二設定百分比。
110.例如，在系統製冷/制熱期間，每隔十分鐘獲取一次各室內機的盤管溫度，以盤管溫度為基準對各室內機進行排序，找到製冷/制熱程度最高的室內機。
111.對製冷而言，找到盤管溫度最低和次低的室內機，對制熱而言，找到盤管溫度最高和次高的室內機。
112.以製冷為例，對盤管溫度最低的室內機的膨脹閥按照第一設定百分比減小其開度，例如將膨脹閥開度降為當前開度的90%，對盤管溫度次低的室內機的膨脹閥按照第二設定百分比減小其開度，例如將膨脹閥開度降為當前開度的95%。
113.在設定時間間隔重新基於盤管溫度對各室內機排序之後，如果上次調整的室內機不再是盤管溫度最低、次低的，則膨脹閥開度恢復正常控制。
114.通過該技術手段，以動態的方式減少製冷/制熱程度高的室內機的冷媒流量，使得其他各室內機的冷媒流量有所增加，從而能夠快速降溫/升溫，而小幅度的降低製冷/制熱
程度高的室內機的冷媒流量，不會造成其製冷/制熱效果的明顯降低。
115.由於每隔設定時間間隔重複該操作，能夠避免同一室內機長時間保持在膨脹閥開度減小的工況下運行，使其在設定時間間隔結束時，經過再一次排序判斷其不是製冷/制熱程度高的室內機時，膨脹閥不再減小而是按照正常開度調節，使其對應室內機的製冷/制熱溫度不會偏離設定參數太遠，而是在設定參數周圍波動。
116.s92、在無室內機溫控關機時，將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低第三百分比。
117.在無室內機溫控關機時，對所有室內機，將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低第三百分比，例如減小為當前開度的95%。
118.以製冷工況為例，將設定閾值定為8
ꢀº
c時，則盤管溫度低於8
ꢀº
c表明該室內機製冷效果已經達到用戶需求，可以適度將其膨脹閥開度向減小趨勢調節，在保證其製冷效果不會明顯降低的情況下，將冷媒更多的分配給其他室內機。
119.本發明實施例中，對偏離設定閾值中的偏離做以下限定：製冷工況下，尤其指低於設定閾值，也即將盤管溫度低於設定閾值的室內機的膨脹閥開度降低第三百分比；制熱工況下，尤其指高於設定閾值，也即將盤管溫度高於設定閾值的室內機的膨脹閥開度降低第三百分比。
120.同理，該手段也按照設定時間間隔實施動態調節，每個設定時間間隔後，上次檢測到盤管溫度偏離設定閾值的室內機盤管溫度接近設定閾值，則其膨脹閥開度恢復正常控制。
121.通過該技術手段，以動態的方式減少製冷/制熱盤管溫度偏離設定閾值的室內機的冷媒流量，使得其他各室內機的冷媒流量有所增加，從而能夠快速降溫/升溫，而小幅度的降低製冷/制熱程度高的室內機的冷媒流量，不會造成其製冷/制熱效果的明顯降低。
122.s93、在出現室內機溫控關機時，關閉其對應的膨脹閥，停止s91和s92的控制。
123.當系統被判定為低超配時，結合動態的將製冷/制熱程度最高的室內機的膨脹閥開度減小、和動態的將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低的手段，實現低超配情況下系統能力的分配，保障室內機能力的均衡；低超配情況下當出現溫控關機的室外機後，室外機能力足夠滿足室內機需求，則當出現溫控關機的室內機時將其膨脹閥關閉，系統各室內機按照設定參數運轉。
124.針對中度超配情況的再分配控制，如圖10所示，包括：s101、按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機，將其對應的膨脹閥開度降低第四設定百分比；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第五設定百分比。
125.該動態再分配的內容可以參考低超配中的步驟s91，此處不予贅述。
126.s102、在無室內機溫控關機時，將盤管溫度偏離設定閾值的室內機的膨脹閥開度降低第六百分比。
127.該動態再分配的內容可以參考低超配中的步驟s92，此處不予贅述。
128.s103、提高壓縮機頻率；系統在開發設計時，為保證可靠運行，通常會留有一定的設計餘量，小範圍的減小設計餘量不會影響系統的可靠性，同時可以提高系統性能。例如，電流過大時會限制頻率，
壓力過高或過低時會限制壓縮機頻率，當系統超配程度比較嚴重時，可以適當的提高壓縮機運行頻率的上限值，從而提高各室內機運行能力。
129.在實際應用中，提高壓縮機運行頻率時，還要放開系統的對壓縮機限頻的保護值，通常，該保護值的放開程度要低於壓縮機提高頻率的幅度，例如將壓縮機頻率提高5%，而保護值提高3%。
130.s104、在出現室內機溫控關機時，關閉其對應的膨脹閥，停止s101、s102和s103的控制。
131.當系統被判定為中度超配時，結合動態的將製冷/制熱程度最高和次高的室內機的膨脹閥開度按照不同比例減小、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現中度超配情況下系統能力的分配，保障室內機能力的均衡；中度超配情況下當出現溫控關機的室外機後，室外機能力基本可以滿足室內機需求，則當出現溫控關機的室內機時將其膨脹閥關閉，系統各室內機按照設定參數運轉。
132.針對重度超配情況的再分配控制，如圖11所示，包括：s111、按照設定時間間隔以盤管溫度對各室內機排序：對製冷/制熱程度最高的室內機關閉其對應的膨脹閥；對製冷/制熱程度次高的室內機，將其對應的膨脹閥開度降低第七設定百分比；將室內風機的轉速調整至最低。
133.該動態再分配的內容可以參考低超配中的步驟s91，此處不予贅述；針對重度超配的情況，在降低製冷/制熱程度最高、次高的室內機的膨脹閥同時，將其室內風機的轉速調節至最低檔，以最大可能的將冷媒分配給其他室內機，這種情況下，可以縮短設定時間間隔，提高動態調整的頻率，保障其調節的室內溫度不會發生明顯波動。
134.s112、對溫控開機的室內機，將盤管溫度偏離設定閾值的室內機的膨脹閥開度減小第八百分比。
135.該動態再分配的內容可以參考低超配中的步驟s91，此處不予贅述。
136.s113、對於溫控關機的室內機，關閉其膨脹閥；以及，按照第二設定時間間隔以盤管溫度對各室內機排序，將製冷/制熱程度最高的室內機對應的膨脹閥開度降低第九百分比。
137.在重度超配情況下，不僅對於溫控關機的室內機關閉其膨脹閥，同時結合動態再分配的方式減小製冷/制熱程度最高的室內機的膨脹閥開度。
138.該步驟與s111擇一執行，也即當執行s113時不執行s111，當不存在溫控關機的室內機時執行s111。
139.s114、提高壓縮機頻率。
140.在本發明一些實施例中，在判定重度超配情況下，在s112之前，設定一個關機閾值，判斷溫控關機的室內機數量，當溫控關機的室內機數量超過關機閾值時，不執行s111、s112、s113和s114，按照正常控制即可；在溫控關機的室內機數量未超過關機閾值時，按照上述s111至s114執行。
141.該關機閾值根據系統實際情況配置，當室內機數量較多時，關機閾值較大，當室內機數量較少時，關機閾值相應較小。
142.本實施例中，當系統被判定為重度超配時，在不存在溫控關機的工況下，結合動態的將製冷/制熱程度最高和次高的室內機的膨脹閥開度按照不同比例減小同時將室內風機
的轉速調至最低檔、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現系統能力的均衡分配；在存在溫控關機且關機數量未超過關機閾值的工況下，結合將溫控關機的室內機關閉其膨脹閥並動態的將製冷/制熱程度最高的室內機的膨脹閥開度減小、動態的將盤管溫度偏離設定閾值的室內機膨脹閥開度減小、提高壓縮機頻率的手段，實現系統能力的均衡分配；在存在溫控關機且關機數量超過關機閾值的工況下，室外機能力足夠滿足室內機需求，則將溫控關機的室內機的膨脹閥關閉，系統各室內機按照設定參數運轉。
143.在上述實施方式的描述中，具體特徵、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。
