4k直播需要什麼設備（你準備好了嗎迎接4K）

2023-10-29 18:59:13

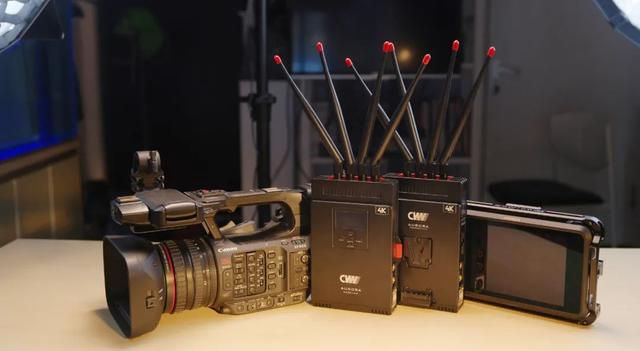

自廣電發布4K超高清技術規劃與標準以來，很多廠家都在朝著4K領域邁進。12G-SDI的開發與運用給人們帶來新的視覺體驗，今天我就用佳能XF605攝像機和視晶無線的4K超高清圖傳極光以及ATOMOS SHOGUN7監視器進行錄製，體驗一下4K UHD超高清傳輸全流程。

一4KUHD設備準備

首先從攝像機說起，要實現4K流媒體直播需要攝像機支持4K視頻信號輸出，在設備滿足《中央廣播電視重臺4K超高畫質電視節目制播技術規範（暫行）》的參數要求的同時，也要滿足HDR視頻直播的需求。

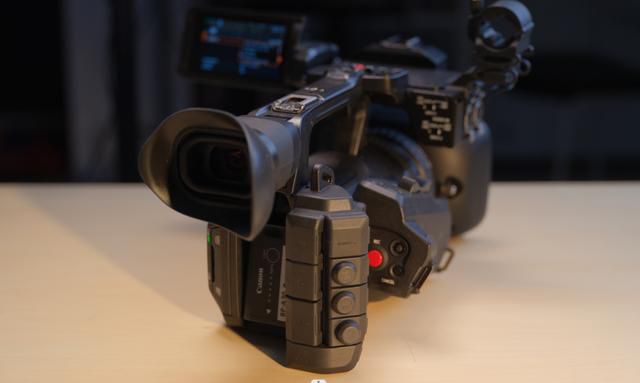

佳能XF605攝像機是一款機身緊湊、輕量，機動性高的新一代4K專業攝像機，它結合了佳能專業攝像機旗艦機型XF705與佳能電影攝影機Cinema EOS C70的優勢，可廣泛應用於新聞報導、體育節目製作、現場直播等眾多場合，同時也可適用於對機動性要求高的紀錄片和採訪等單人拍攝。

佳能XF605支持HLG/PQ兩種HDR格式。HLG曲線符合ITU-R BT.2100最新的HDR推薦操作規範，可拍攝出與SDR具有高度兼容性的影像。在HLG中可以將色彩設置為Vivid（相當於ITU-R BT.2390標準中的傳統顏色）或BT.2100（相當於BT.2390標準中的自然顏色）。

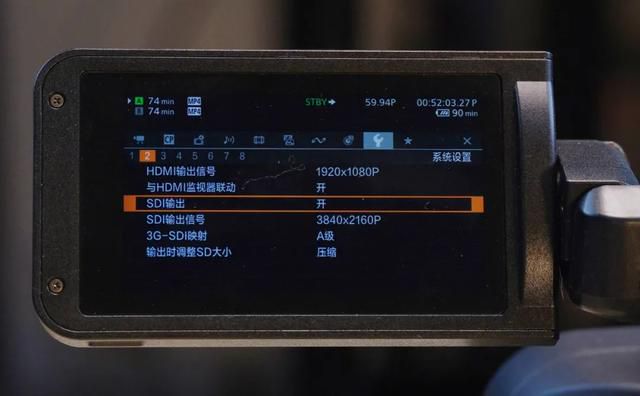

與此同時，XF605攝像機支持4K 60P/50P 4:2:2 10bit高畫質，提供一系列連接選項，能應用各種拍攝環境。它支持12G-SDI和HDMI接口，可同步Genlock/Sync和時間碼、內置無線網絡和乙太網線接口，能滿足多種網絡傳輸模式。現在我們已有支持4K 59.94P HLG/PQ 標準的攝像機，那麼該如何實現4K信號無線傳輸到導播臺或外部記錄設備呢？

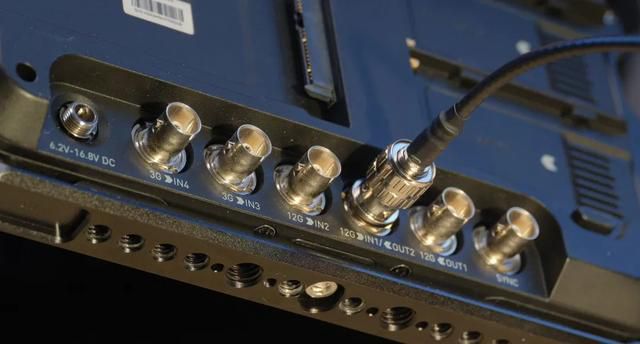

像筆者購買的ATOMOS SHOGUN7幕府將軍監視器，如果使用HDMI線或者SDI線進行連接，也是可以傳輸視頻信號的。但是像大型會議直播和運動會這些場合，就不適合用有線連接傳輸視頻信號。而且因HDMI線傳輸距離有限，這時就要用到無線圖傳，來實現視頻信號實時傳輸。

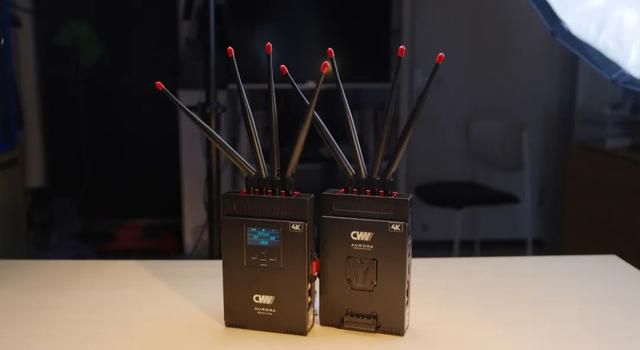

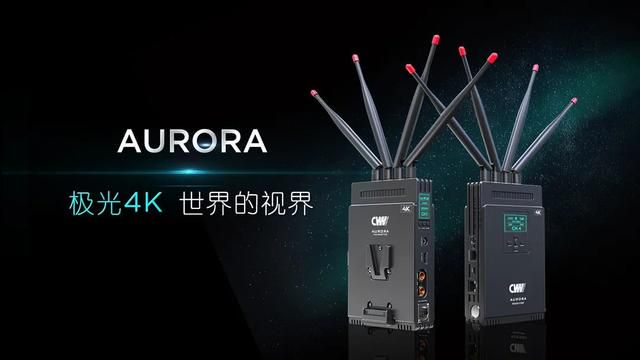

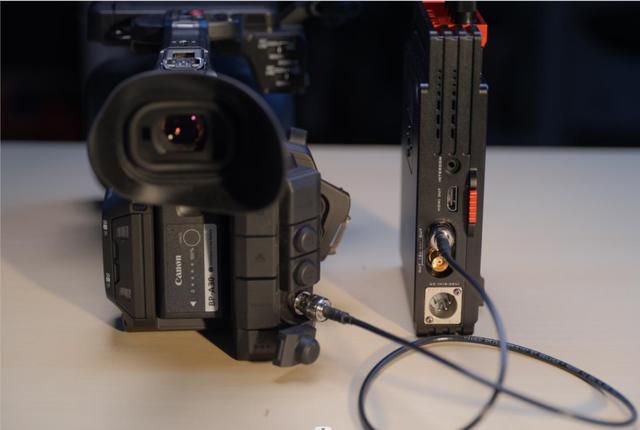

作為滿足廣電級4K要求的無線圖傳，視晶無線超高清圖傳極光的解析度最高支持4096x2160 60Hz、3840x2160 60Hz。發射端支持12G-SDI輸入&環出，接收端支持雙路12G-SDI輸出，兼容市面上大部分高清4K專業攝像機。廣電級4:2:2 10bit採樣率，滿足專業廣電指標要求，超高清畫質、還原真實色彩。

在大型活動拍攝中，由於場地面積大，環境複雜，傳統圖傳傳輸距離有限，無法滿足拍攝需求，而極光採用4X4 MIMO 波束賦形技術，傳輸距離可達500米，更可實現高碼流視頻實時傳輸。

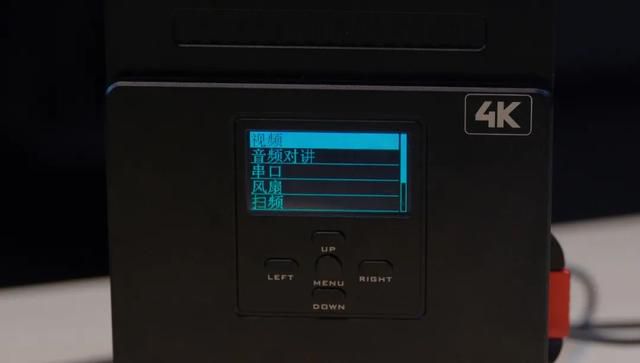

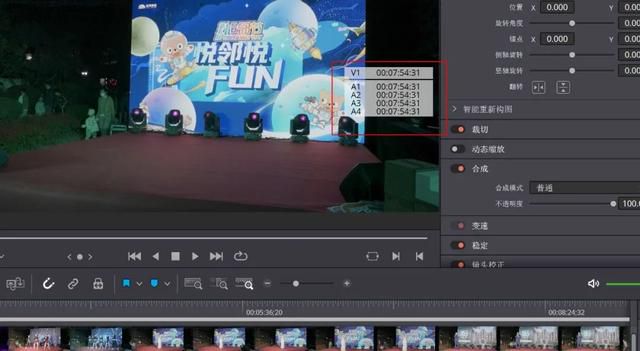

極光在設計上比較人性化。圖傳使用起來比較方便，無需進行複雜的設置。像圖傳使用過程中會遇到閃屏、花屏、甚至網絡斷開，大部分是因為環境中的無線信號幹擾導致。極光的掃頻功能幫你迅速找到無幹擾頻點，視頻傳輸更穩定。時間碼傳輸功能，還可讓攝像機的時間碼和接收設備保持同步，方便在回放視頻時添加標記，提高了後期剪輯人員的工作效率。
