一種電感連接檢測電路及方法與流程

2023-10-17 00:05:45

1.本發明涉及電源技術領域，特別涉及一種電感連接檢測電路及方法。


背景技術：

2.tlvr(trans-inductor voltage regulator)技術通過增加各相電感之間的耦合來改善傳統多相電源的性能，因其快速瞬態響應、電壓過衝改善等特性，廣泛應用於伺服器所搭載的高性能cpu；亦成為未來多項電源的發展趨勢。如圖1所示，tlvr使用的變壓器的初級線圈一端連接開關，另一端作為輸出端；變壓器的次級線圈串聯在一起，並連接補償電感。補償電感的電流方均根在穩態下比較小，只有在負載瞬態電流變化很大的時候，才會在短時間內承受較大的電流。因此，補償電感和變壓器次級可以用較細的線圈繞制，減小封裝尺寸。
3.作為tlvr的關鍵元件，補償電感在電路中的連接狀態將直接影響tlvr的性能。補償電感通常經由焊接連接入電路。如果因焊接原因造成補償電感開路，那麼，電路工作時每一相變壓器由於次級開路會等效為電感，tlvr將無法起到改善動態響應的效果。如果因焊接造成補償電感短路，則電路工作時流過的電流急劇增大，燒壞電感。因此，亟需一種補償電感連接檢測電路及方法，使電源控制器在上電初始化階段檢測補償電感的連接狀態，在遇到補償電感連接故障時，及時停止電路運行，並發出提示，避免電源模塊因補償電感的連接故障造成電路性能下降或電路的元件損壞。


技術實現要素：

4.為了解決現有技術中，在不明確tlvr補償電感連接狀態時對tlvr上電，可能因補償電感開路而無法改善動態響應效果；或因補償電感短路而燒壞電感的問題，本發明實施例提供一種電感連接檢測電路及方法，在上電初始化階段對補償電感的連接狀態進行檢測，在遭遇補償電感連接故障時，及時停止電路運行，並發出告警提示，避免電源模塊因補償電感的連接故障造成電路工作性能下降或電路的元件損壞。
5.為了解決上述的一個或多個技術問題，本發明採用的技術方案如下：
6.第一方面，提供一種電感連接檢測電路，用於檢測tlvr電路中補償電感的連接狀態，tlvr電路包括：補償電感和控制器，所述補償電感的一端與tlvr電路中的次級線圈電性連接，所述補償電感的另一端接地；控制器用於向tlvr電路提供驅動信號。
7.電感連接檢測電路包括：電壓採樣模塊，差分放大模塊，電壓計算模塊；
8.電壓採樣模塊包括：第一採樣埠，第二採樣埠，第三採樣埠；
9.差分放大模塊包括：第一放大埠，第二放大埠，第三放大埠，第四放大埠；
10.電壓計算模塊包括：第一計算埠，第二計算埠；
11.第一採樣埠與補償電感的一端電性連接，第二採樣埠與補償電感的另一端電性連接，第三採樣埠與第一放大埠電性連接，第二放大埠與第二採樣埠電性連接，第三放大埠與第一計算埠電性連接，放大第四埠接地，第二計算埠與控制器電性
連接；
12.電壓計算模塊用於計算第三放大埠的電壓在預設時間段內的電壓統計值，並向控制器輸出電壓統計值。
13.進一步地，電壓採樣模塊包括：電容和第一電阻；
14.電容的一端作為第一採樣埠，電容的另一端與第一電阻的一端電性連接後作為第三採樣埠，第一電阻的另一端接地。
15.進一步地，差分放大模塊包括：運算放大器，第二電阻，第三電阻，第四電阻，第五電阻；
16.運算放大器包括：同相輸入端，反相輸入端，運放輸出端；
17.同相輸入端與第二電阻串聯後作為第一放大埠，同相輸入端還與第四電阻串聯後接地，反相輸入端與第三電阻串聯後作為第二放大埠，反相輸入端還與第五電阻的一端電性連接，第五電阻的另一端與運放輸出端電性連接。
18.進一步地，電壓統計值包括：峰值電壓，或電壓有效值，或電壓方均根值。
19.進一步地，第一電阻的阻值大於預設阻值，該預設阻值的表達式為：其中，為第一電阻兩端的電壓。
20.第二方面，提供一種電感連接檢測方法，用於通過上述第一方面記載的一種電感連接檢測電路，檢測tlvr電路中的補償電感的連接狀態，電感連接檢測方法包括：
21.向任一相電路發送時間寬度為預設時間段的脈衝信號；
22.獲取電壓計算模塊在預設時間段內計算得到的電壓統計值；
23.根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，其中，預設電壓值用於表徵補償電感正常連接時的電壓統計值。
24.進一步地，根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，包括：
25.若電壓統計值與預設電壓值相等，則判定補償電感的連接狀態為正常；
26.若電壓統計值與預設電壓值不相等，則判定補償電感的連接狀態為異常，並判斷補償電感的異常連接情況。
27.進一步地，判斷補償電感的異常連接情況，包括：
28.若電壓統計值等於0，則判定補償電感開路。
29.進一步地，判斷補償電感的異常連接情況，還包括：
30.若電壓統計值超過預設電壓閾值的1.3倍，則判定補償電感短路。
31.進一步地，上述方法還包括：若判定補償電感的連接狀態為異常，則根據異常連接狀態置位故障寄存器，並將脈寬調製信號和反相脈寬調製信號的輸出均置於低電平。
32.本發明實施例提供的技術方案帶來的有益效果是：
33.通過實施本發明實施例公開的一種電感連接檢測電路及方法，使tlvr電路能夠在上電初始化期間檢測補償電感的連接故障，避免tlvr電路因補償電感的連接異常而影響tlvr電路性能，或損毀元件。
附圖說明
34.為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使
用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
35.圖1是一種tlvr電路示意圖；
36.圖2是本發明實施例提供的一種電感連接檢測電路模塊示意圖；

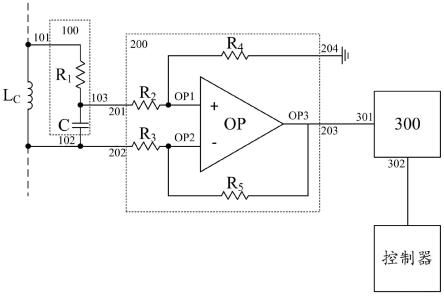

37.圖3是本發明實施例提供的一種電感連接檢測電路示意圖；
38.圖4是本發明實施例提供的補償電感電流波形示意圖；
39.圖5是本發明實施例提供的一種電感連接檢測方法示意圖。
具體實施方式
40.為使本發明的目的、技術方案和優點更加清楚，下面將結合本發明實施方式中的附圖，對本發明實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
41.除非另外定義，本公開使用的技術術語或者科學術語應當為本公開所屬領域內具有一般技能的人士所理解的通常意義。本公開中使用的「第一」、「第二」以及類似的詞語並不表示任何順序、數量或者重要性，而只是用來區分不同的組成部分。同樣，「一個」、「一」或者「該」等類似詞語也不表示數量限制，而是表示存在至少一個。說明書附圖中的編號，僅表示對各個功能部件或模塊的區分，不表示部件或模塊之間的邏輯關係。「包括」或者「包含」等類似的詞語意指出現該詞前面的元件或者物件涵蓋出現在該詞後面列舉的元件或者物件及其等同，而不排除其他元件或者物件。「連接」或者「相連」等類似的詞語並非限定於物理的或者機械的連接，而是可以包括電性的連接，不管是直接的還是間接的。「上」、「下」、「左」、「右」等僅用於表示相對位置關係，當被描述對象的絕對位置改變後，則該相對位置關係也可能相應地改變。
42.對於本技術說明書中涉及的元器件符號，在電路圖中指代元器件的類型，並區分各個元器件，例如：r1，r2，c等；在相應的公式中表示元器件相應物理量的大小，以斜體加以區分，例如：電阻r1對應的電阻值為r1。
43.下面，將參照附圖詳細描述根據本公開的各個實施例。需要注意的是，在附圖中，將相同的附圖標記賦予基本上具有相同或類似結構和功能的組成部分，並且將省略關於它們的重複描述。
44.針對現有技術中，因印刷電路板兼容性設計，導致未接入基板管理控制器的時鐘信號產生電磁輻射超標的問題。本發明實施例提供一種時鐘信號電磁輻射抑制電路、電路板及方法，代替人工，自動關閉未接入基板管理控制器的時鐘信號，以降低電磁輻射水平，使產品電磁輻射達到相應標準。
45.在一個實施例中，一種電感連接檢測電路，用於檢測tlvr電路中補償電感lc的連接狀態。如圖1所示，tlvr電路包括：電壓輸入端in，電壓輸出端out，控制器，n個相電路和補償電感lc，其中，n為自然數，n的數值由tlvr電流決定。控制器用於向tlvr電路提供驅動信號，具體地，控制器包括：脈寬調製管腳以及反相脈寬調製管腳，相電路包括：高側mos管，低側mos管，初級線圈，次級線圈，電壓輸入端in與高側mos管的漏極電性連接，高側mos管的源
極與低側mos管的漏極電性連接，低側mos管的源極接地，高側mos管的源極與初級線圈一端電性連接，初級線圈的另一端與電壓輸出端out電性連接，次級線圈與初級線圈耦合，次級線圈的一端與補償電感lc的一端電性連接，補償電感lc的另一端接地，高側mos管的柵極與控制器的脈寬調製管腳電性連接，低側mos管的柵極與控制器的反相脈寬調製管腳電性連接。
46.如圖2所示，電感連接檢測電路包括：電壓採樣模塊100，差分放大模塊200，電壓計算模塊300；
47.電壓採樣模塊100包括：第一採樣埠101，第二採樣埠102，第三採樣埠103；
48.差分放大模塊200包括：第一放大埠201，第二放大埠202，第三放大埠203，第四放大埠204；
49.電壓計算模塊300包括：第一計算埠301，第二計算埠302；
50.第一採樣埠101與補償電感lc的一端電性連接，第二採樣埠102與補償電感lc的另一端電性連接，第三採樣埠103與第一放大埠201電性連接，第二放大埠202與第二採樣埠102電性連接，第三放大埠203與第一計算埠301電性連接，放大第四埠204接地，第二計算埠302與控制器電性連接；
51.電壓計算模塊300用於計算第三放大埠203的電壓在預設時間段內的電壓統計值，並向控制器輸出電壓統計值。
52.具體地，如圖3所示，電壓採樣模塊100包括：電容c和第一電阻r1；
53.電容c的一端作為第一採樣埠101，電容c的另一端與第一電阻r1的一端電性連接後作為第三採樣埠103，第一電阻r1的另一端接地。
54.在補償電感lc，第一電阻r1以及電容c所組成的網絡滿足以下公式：
[0055][0056]
其中，r
dc
表示補償電感lc的等效內阻，r1為第一電阻r1的阻值，lc為補償電感的感值。
[0057]
若流過電感lc的電流為i
lc
，lc兩端的電壓為u
lc
，則：
[0058][0059]
其中，ω表示角頻率。
[0060]
由此可知，電容c兩端的電壓等於r
dc
兩端的電壓。將其除以r
dc
之後即可得到電感電流i
lc
。
[0061]
在控制器上電的初始化過程中，向任意一個相電路的高側mos管發送一個脈寬調製信號。在其中的一個實施方式中，脈衝寬度為1μs，在相應相電路的初級線圈上產生一個電壓脈衝，並耦合至相應的次級線圈，使得除本相電路次級線圈外，相互串聯的相電路次級線圈以及補償電感lc上產生一個賦值為vi，持續時間為1μs的電壓脈衝。該電壓脈衝使補償電感lc的電感電流i
lc
從0開始上升到峰值，電壓脈衝結束後，電感電流i
lc
從峰值緩慢下降，如圖4所示。
[0062]
流過補償電感lc的電流峰值由下式表示：
[0063][0064]
其中，lm表示tlvr電路中除本相電路次級線圈以外，相電路次級線圈的勵磁電感；n為tlvr電路的相數，由tlvr電路的電流決定；δt為脈衝寬度。
[0065]
如圖3所示，差分放大模塊200包括：運算放大器op，第二電阻r2，第三電阻r3，第四電阻r4，第五電阻r5；
[0066]
運算放大器op包括：同相輸入端op1，反相輸入端op2，運放輸出端op3；
[0067]
同相輸入端op1與第二電阻r2串聯後作為第一放大埠201，同相輸入端op1還與第四電阻r4串聯後接地，反相輸入端op2與第三電阻r3串聯後作為第二放大埠202，反相輸入端op2還與第五電阻r5的一端電性連接，第五電阻r5的另一端與運放輸出端op3電性連接。
[0068]
電壓計算模塊300對運放輸出端op3電壓進行計算獲得電壓統計值，並與預設電壓只進行比對，其中，電壓統計值包括：峰值電壓，或電壓有效值，或電壓方均根值。若電壓統計值與預設電壓值相等，則判定補償電感的連接狀態為正常；若電壓統計值與預設電壓值不相等，則判定補償電感的連接狀態為異常。進一步地，若電壓統計值等於0，則判定補償電感lc開路；若電壓統計值超過預設電壓閾值的1.3倍，則判定補償電感lc短路。
[0069]
在其中一種實施方式中，tlvr電路為8相tlvr電路，輸入電壓vi＝12v，輸出電壓1v，勵磁電感lm＝100nh，初級線圈與次級線圈變比為1:1，補償電感lc＝300nh，等效內阻r
dc
＝1mω，開關頻率為500khz。
[0070]
電阻r1通常選用0603封裝，其功率為1/16w，因此，電阻上消耗的功率需小於1/16w。可推導出電阻r1兩端的電壓為：
[0071][0072]
對於8相tlvr，補償電感lc在一個開關周期內電流脈動8次，因此ω＝8
×
2π
×
500k，v
lc
的有效值在穩態條件下為輸入電壓12v，帶入上述公式可求得r1兩端的電壓有效值為12v。根據0603電阻的最大功率1/16w得到：
[0073]
因此，第一電阻r1的阻值由下式表示：
[0074][0075]
預設阻值的表達式為：其中，為第一電阻兩端的電壓。
[0076]
將元件數值帶入計算得到，第一電阻r1的阻值不低於2.3kω。
[0077]
優選地，在預設阻值的基礎上，將r1的數值留出二倍的餘量，r1＝5k，則根據公式：
[0078][0079]
計算得到電容c的規格為：c＝20nf。
[0080]
運算放大器op的差分放大倍數為，選擇r2＝r3＝1k，r4＝r5＝50k。
[0081]
在另一個實施例中，一種電感連接檢測方法，用於通過上述第一方面記載的一種電感連接檢測電路，檢測tlvr電路中的補償電感lc的連接狀態，如圖5所示，電感連接檢測
方法包括：
[0082]
s100：向任一相電路發送時間寬度為預設時間段的脈衝信號；
[0083]
s200：獲取電壓計算模塊在預設時間段內計算得到的電壓統計值；
[0084]
s300：根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，其中，預設電壓值用於表徵補償電感正常連接時的電壓統計值。
[0085]
根據公式：
[0086][0087]
結合8相tlvr電路，輸入電壓vi＝12v，輸出電壓1v，勵磁電感lm＝100nh，初級線圈與次級線圈變比為1:1，補償電感lc＝300nh，等效內阻r
dc
＝1mω，開關頻率為500khz，脈衝寬度為1μs。計算得到峰值電流i
pk
＝1.2a，在補償電感lc上形成一個峰值電壓為1.2mv，經差分放大後運放輸出端電壓為60mv。
[0088]
根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，包括：
[0089]
若電壓統計值與預設電壓值相等，則判定補償電感的連接狀態為正常；
[0090]
若電壓統計值與預設電壓值不相等，則判定補償電感的連接狀態為異常，並判斷補償電感的異常連接情況。
[0091]
判斷補償電感的異常連接情況，包括：
[0092]
若電壓統計值等於0，則判定補償電感lc開路。
[0093]
判斷補償電感的異常連接情況，還包括：
[0094]
若電壓統計值超過預設電壓閾值的1.3倍，則判定補償電感lc短路。
[0095]
在其中的一種實施方式中，採用峰值電壓作為電壓統計值，對補償電感lc的連接狀態進行判斷。此時，預設電壓值為60mv，當電壓統計值為峰值電壓。
[0096]
若峰值電壓等於60mv，則判定補償電感lc的連接狀態為正常；
[0097]
若峰值電壓不等於60mv，則判定補償電感lc的連接狀態為異常。此時，進一步判斷補償電感lc的異常連接情況：
[0098]
若峰值電壓等於0，則判定補償電感lc開路；
[0099]
若峰值電壓超過78mv，則判定補償電感lc短路。
[0100]
電壓統計值的統計方法，以及將電壓統計值與預設電壓值進行比對的邏輯保存於控制器的內部存儲器中。
[0101]
上述方法還包括：若判定補償電感的連接狀態為異常，則根據異常連接狀態置位故障寄存器，並將脈寬調製信號和反相脈寬調製信號的輸出均置於低電平。
[0102]
當判定補償電感lc的連接狀態為異常時，控制器根據具體的異常連接狀態，置位故障寄存器，便於通過smbus總線讀取信息。同時，控制器還將脈寬調製信號和反相脈寬調製信號的輸出置於低電平，以切斷tlvr電路，避免tlvr電路無效運行或元件損壞。
[0103]
本發明實施例提供的技術方案帶來的有益效果是：
[0104]
通過實施本發明實施例公開的一種電感連接檢測電路及方法，使tlvr電路能夠在上電初始化期間檢測補償電感的連接故障，避免tlvr電路因補償電感的連接異常而影響tlvr電路性能，或損毀元件。
[0105]
上述所有可選技術方案，可以採用任意結合形成本發明的可選實施例，在此不再
一一贅述。
[0106]
實施例一
[0107]
在一個實施例中，一種電感連接檢測電路，用於檢測tlvr電路中補償電感lc的連接狀態。如圖1所示，tlvr電路包括：電壓輸入端in，電壓輸出端out，控制器，n個相電路和補償電感lc，其中，n為自然數，n的數值由tlvr電流決定。控制器用於向tlvr電路提供驅動信號，具體地，控制器包括：脈寬調製管腳以及反相脈寬調製管腳，相電路包括：高側mos管，低側mos管，初級線圈，次級線圈，電壓輸入端in與高側mos管的漏極電性連接，高側mos管的源極與低側mos管的漏極電性連接，低側mos管的源極接地，高側mos管的源極與初級線圈一端電性連接，初級線圈的另一端與電壓輸出端out電性連接，次級線圈與初級線圈耦合，次級線圈的一端與補償電感lc的一端電性連接，補償電感lc的另一端接地，高側mos管的柵極與控制器的脈寬調製管腳電性連接，低側mos管的柵極與控制器的反相脈寬調製管腳電性連接。
[0108]
如圖2所示，電感連接檢測電路包括：電壓採樣模塊100，差分放大模塊200，電壓計算模塊300；
[0109]
電壓採樣模塊100包括：第一採樣埠101，第二採樣埠102，第三採樣埠103；
[0110]
差分放大模塊200包括：第一放大埠201，第二放大埠202，第三放大埠203，第四放大埠204；
[0111]
電壓計算模塊300包括：第一計算埠301，第二計算埠302；
[0112]
第一採樣埠101與補償電感lc的一端電性連接，第二採樣埠102與補償電感lc的另一端電性連接，第三採樣埠103與第一放大埠201電性連接，第二放大埠202與第二採樣埠102電性連接，第三放大埠203與第一計算埠301電性連接，放大第四埠204接地，第二計算埠302與控制器電性連接；
[0113]
電壓計算模塊300用於計算第三放大埠203的電壓在預設時間段內的電壓統計值，並向控制器輸出電壓統計值。
[0114]
實施例二
[0115]
在一個實施例中，一種電感連接檢測電路，用於檢測tlvr電路中補償電感lc的連接狀態。如圖1所示，tlvr電路包括：電壓輸入端in，電壓輸出端out，控制器，n個相電路和補償電感lc，其中，n為自然數，n的數值由tlvr電流決定。控制器用於向tlvr電路提供驅動信號，具體地，控制器包括：脈寬調製管腳以及反相脈寬調製管腳，相電路包括：高側mos管，低側mos管，初級線圈，次級線圈，電壓輸入端in與高側mos管的漏極電性連接，高側mos管的源極與低側mos管的漏極電性連接，低側mos管的源極接地，高側mos管的源極與初級線圈一端電性連接，初級線圈的另一端與電壓輸出端out電性連接，次級線圈與初級線圈耦合，次級線圈的一端與補償電感lc的一端電性連接，補償電感lc的另一端接地，高側mos管的柵極與控制器的脈寬調製管腳電性連接，低側mos管的柵極與控制器的反相脈寬調製管腳電性連接。
[0116]
如圖2所示，電感連接檢測電路包括：電壓採樣模塊100，差分放大模塊200，電壓計算模塊300；
[0117]
電壓採樣模塊100包括：第一採樣埠101，第二採樣埠102，第三採樣埠103；
[0118]
差分放大模塊200包括：第一放大埠201，第二放大埠202，第三放大埠203，
第四放大埠204；
[0119]
具體地，電壓計算模塊300包括：第一計算埠301，第二計算埠302；
[0120]
第一採樣埠101與補償電感lc的一端電性連接，第二採樣埠102與補償電感lc的另一端電性連接，第三採樣埠103與第一放大埠201電性連接，第二放大埠202與第二採樣埠102電性連接，第三放大埠203與第一計算埠301電性連接，放大第四埠204接地，第二計算埠302與控制器電性連接；
[0121]
電壓計算模塊300用於計算第三放大埠203的電壓在預設時間段內的電壓統計值，並向控制器輸出電壓統計值。
[0122]
具體地，如圖3所示，電壓採樣模塊100包括：電容c和第一電阻r1；
[0123]
電容c的一端作為第一採樣埠101，電容c的另一端與第一電阻r1的一端電性連接後作為第三採樣埠103，第一電阻r1的另一端接地。
[0124]
在補償電感lc，第一電阻r1以及電容c所組成的網絡滿足以下公式：
[0125][0126]
其中，r
dc
表示補償電感lc的等效內阻，r1為第一電阻r1的阻值，lc為補償電感的感值。
[0127]
若流過電感lc的電流為i
lc
，lc兩端的電壓為u
lc
，則：
[0128][0129]
其中，ω表示角頻率。
[0130]
由此可知，電容c兩端的電壓等於r
dc
兩端的電壓。將其除以r
dc
之後即可得到電感電流i
lc
。
[0131]
在控制器上電的初始化過程中，向任意一個相電路的高側mos管發送一個脈寬調製信號。在其中的一個實施方式中，脈衝寬度為1μs，在相應相電路的初級線圈上產生一個電壓脈衝，並耦合至相應的次級線圈，使得除本相電路次級線圈外，相互串聯的相電路次級線圈以及補償電感lc上產生一個賦值為vi，持續時間為1μs的電壓脈衝。該電壓脈衝使補償電感lc的電感電流i
lc
從0開始上升到峰值，電壓脈衝結束後，電感電流i
lc
從峰值緩慢下降，如圖4所示。
[0132]
流過補償電感lc的電流峰值由下式表示：
[0133][0134]
其中，lm表示tlvr電路中除本相電路次級線圈以外，相電路次級線圈的勵磁電感；n為tlvr電路的相數，由tlvr電路的電流決定；δt為脈衝寬度。
[0135]
如圖3所示，差分放大模塊200包括：運算放大器op，第二電阻r2，第三電阻r3，第四電阻r4，第五電阻r5；
[0136]
運算放大器op包括：同相輸入端op1，反相輸入端op2，運放輸出端op3；
[0137]
同相輸入端op1與第二電阻r2串聯後作為第一放大埠201，同相輸入端op1還與第四電阻r4串聯後接地，反相輸入端op2與第三電阻r3串聯後作為第二放大埠202，反相輸
入端op2還與第五電阻r5的一端電性連接，第五電阻r5的另一端與運放輸出端op3電性連接。
[0138]
電壓計算模塊300對運放輸出端op3電壓進行計算獲得電壓統計值，並與預設電壓只進行比對，其中，電壓統計值包括：峰值電壓，或電壓有效值，或電壓方均根值。若電壓統計值與預設電壓值相等，則判定補償電感的連接狀態為正常；若電壓統計值與預設電壓值不相等，則判定補償電感的連接狀態為異常。進一步地，若電壓統計值等於0，則判定補償電感lc開路；若電壓統計值超過預設電壓閾值的1.3倍，則判定補償電感lc短路。
[0139]
在其中一種實施方式中，tlvr電路為8相tlvr電路，輸入電壓vi＝12v，輸出電壓1v，勵磁電感lm＝100nh，初級線圈與次級線圈變比為1:1，補償電感lc＝300nh，等效內阻r
dc
＝1mω，開關頻率為500khz。
[0140]
電阻r1通常選用0603封裝，其功率為1/16w，因此，電阻上消耗的功率需小於1/16w。可推導出電阻r1兩端的電壓為：
[0141][0142]
對於8相tlvr，補償電感lc在一個開關周期內電流脈動8次，因此ω＝8
×
2π
×
500k，v
lc
的有效值在穩態條件下為輸入電壓12v，帶入上述公式可求得r1兩端的電壓有效值為12v。根據0603電阻的最大功率1/16w得到：
[0143][0144]
因此，第一電阻r1的阻值由下式表示：
[0145][0146]
預設阻值的表達式為：其中，為第一電阻兩端的電壓。
[0147]
將元件數值帶入計算得到，第一電阻r1的阻值不低於2.3kω。
[0148]
在另一種實施方式中，在預設阻值的基礎上，將r1的數值留出二倍的餘量，r1＝5k，則根據公式：
[0149][0150]
計算得到電容c的規格為：c＝20nf。
[0151]
運算放大器op的差分放大倍數為，選擇r2＝r3＝1k，r4＝r5＝50k。
[0152]
實施例三
[0153]
下面結合圖5，具體闡述一種電感連接檢測方法，該方法用於通過上述第一方面記載的一種電感連接檢測電路，檢測tlvr電路中的補償電感lc的連接狀態。
[0154]
方法包括：
[0155]
s100：向任一相電路發送時間寬度為預設時間段的脈衝信號；
[0156]
s200：獲取電壓計算模塊在預設時間段內計算得到的電壓統計值；
[0157]
s300：根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，其中，預設電壓值用於表徵補償電感正常連接時的電壓統計值。
[0158]
實施例四
[0159]
在另一個實施例中，一種電感連接檢測方法具體包括：
[0160]
s100：向任一相電路發送時間寬度為預設時間段的脈衝信號；
[0161]
s200：獲取電壓計算模塊在預設時間段內計算得到的電壓統計值；
[0162]
s300：根據電壓統計值和預設電壓值，判斷補償電感的連接狀態，其中，預設電壓值用於表徵補償電感正常連接時的電壓統計值。
[0163]
根據公式：
[0164][0165]
結合8相tlvr電路，輸入電壓vi＝12v，輸出電壓1v，勵磁電感lm＝100nh，初級線圈與次級線圈變比為1:1，補償電感lc＝300nh，等效內阻r
dc
＝1mω，開關頻率為500khz，脈衝寬度為1μs。計算得到峰值電流i
pk
＝1.2a，在補償電感lc上形成一個峰值電壓為1.2mv，經差分放大後運放輸出端電壓為60mv。
[0166]
採用峰值電壓作為電壓統計值，預設電壓值為60mv，對補償電感lc的連接狀態進行判斷。
[0167]
若峰值電壓等於60mv，則判定補償電感lc的連接狀態為正常；
[0168]
若峰值電壓不等於60mv，則判定補償電感lc的連接狀態為異常。此時，進一步判斷補償電感lc的異常連接情況：
[0169]
若峰值電壓等於0，則判定補償電感lc開路；
[0170]
若峰值電壓超過78mv，則判定補償電感lc短路。
[0171]
電壓統計值的統計方法，以及將電壓統計值與預設電壓值進行比對的邏輯保存於控制器的內部存儲器中。
[0172]
上述方法還包括：若判定補償電感的連接狀態為異常，則s400：根據異常連接狀態置位故障寄存器，並將脈寬調製信號和反相脈寬調製信號的輸出均置於低電平。
[0173]
當判定補償電感lc的連接狀態為異常時，控制器根據具體的異常連接狀態，置位故障寄存器，便於通過smbus總線讀取信息。同時，控制器還將脈寬調製信號和反相脈寬調製信號的輸出置於低電平，以切斷tlvr電路，避免tlvr電路無效運行或元件損壞。
[0174]
特別地，根據本技術的實施例，上文參考流程圖描述的過程可以被實現為計算機軟體程序。例如，本技術的實施例包括一種電腦程式產品，其包括裝載在計算機可讀介質上的電腦程式，該電腦程式包含用於執行流程圖所示的方法的程序代碼。在這樣的實施例中，該電腦程式可以通過通信裝置從網絡上被下載和安裝，或者從存儲器被安裝，或者從rom被安裝。在該電腦程式被外部處理器執行時，執行本技術的實施例的方法中限定的上述功能。
[0175]
需要說明的是，本技術的實施例的計算機可讀介質可以是計算機可讀信號介質或者計算機可讀存儲介質或者是上述兩者的任意組合。計算機可讀存儲介質例如可以是——但不限於——電、磁、光、電磁、紅外線、或半導體的系統、裝置或器件，或者任意以上的組合。計算機可讀存儲介質的更具體的例子可以包括但不限於：具有一個或多個導線的電連接、可攜式計算機磁碟、硬碟、隨機訪問存儲器(ram)、只讀存儲器(rom)、可擦式可編程只讀存儲器(eprom或快閃記憶體)、光纖、可攜式緊湊磁碟只讀存儲器(cd-rom)、光存儲器件、磁存儲器件、或者上述的任意合適的組合。在本技術的實施例中，計算機可讀存儲介質可以是任何包
含或存儲程序的有形介質，該程序可以被指令執行系統、裝置或者器件使用或者與其結合使用。而在本技術的實施例中，計算機可讀信號介質可以包括在基帶中或者作為載波一部分傳播的數據信號，其中承載了計算機可讀的程序代碼。這種傳播的數據信號可以採用多種形式，包括但不限於電磁信號、光信號或上述的任意合適的組合。計算機可讀信號介質還可以是計算機可讀存儲介質以外的任何計算機可讀介質，該計算機可讀信號介質可以發送、傳播或者傳輸用於由指令執行系統、裝置或者器件使用或者與其結合使用的程序。計算機可讀介質上包含的程序代碼可以用任何適當的介質傳輸，包括但不限於：電線、光纜、rf(radio frequency,射頻)等等，或者上述的任意合適的組合。
[0176]
上述計算機可讀介質可以是上述伺服器中所包含的；也可以是單獨存在，而未裝配入該伺服器中。上述計算機可讀介質承載有一個或者多個程序，當上述一個或者多個程序被該伺服器執行時，使得該伺服器：響應於檢測到終端的外設模式未激活時，獲取終端上應用的幀率；在幀率滿足息屏條件時，判斷用戶是否正在獲取終端的屏幕信息；響應於判斷結果為用戶未獲取終端的屏幕信息，控制屏幕進入立即暗淡模式。
[0177]
可以以一種或多種程序設計語言或其組合來編寫用於執行本技術的實施例的操作的電腦程式代碼，程序設計語言包括面向對象的程序設計語言—諸如java,smalltalk,c++，還包括常規的過程式程序設計語言—諸如「c」語言或類似的程序設計語言。程序代碼可以完全地在用戶計算機上執行、部分地在用戶計算機上執行、作為一個獨立的軟體包執行、部分在用戶計算機上部分在遠程計算機上執行、或者完全在遠程計算機或伺服器上執行。在涉及遠程計算機的情形中，遠程計算機可以通過任意種類的網絡——包括區域網(lan)或廣域網(wan)—連接到用戶計算機，或者，可以連接到外部計算機(例如利用網際網路服務提供商來通過網際網路連接)。
[0178]
本說明書中的各個實施例均採用遞進的方式描述，各個實施例之間相同相似的部分互相參見即可，每個實施例重點說明的都是與其他實施例的不同之處。尤其，對於系統或系統實施例而言，由於其基本相似於方法實施例，所以描述得比較簡單，相關之處參見方法實施例的部分說明即可。以上所描述的系統及系統實施例僅僅是示意性的，其中所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位於一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。本領域普通技術人員在不付出創造性勞動的情況下，即可以理解並實施。
[0179]
以上對本技術所提供的技術方案進行了詳細介紹，本文中應用了具體個例對本技術的原理及實施方式進行了闡述，以上實施例的說明只是用於幫助理解本技術的方法及其核心思想；同時，對於本領域的一般技術人員，依據本技術的思想，在具體實施方式及應用範圍上均會有改變之處。綜上所述，本說明書內容不應理解為對本技術的限制。
[0180]
以上所述僅為本發明的較佳實施例，並不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護範圍之內。
