安徽誠然防水工程有限公司（安徽誠翔建材-混凝土防水劑系列產品）

2023-10-16 12:06:13 1

隨著城市化進程的不斷加快，建築業發展迅猛，高樓大廈林立。在建築業的高速發展的同時，防水行業也在不斷發展，防水材料不斷升級。

近年來，混凝土防水劑系列產品越來越受到大家的關注與喜愛，尤其是安徽誠翔建材，攜手中建、中鐵、中冶等眾多國內一流建設企業，承建多個重點標誌型項目。

那麼安徽誠翔建材有限公司的混凝土防水劑系列產品有哪些？下面我們就帶大家詳細了解一下吧！

01安徽誠翔建材-HEA高效抗裂防水劑

HEA高效抗裂防水劑，是根據目前國內外砼防水劑發展的技術和防水機理而開發的一種新型防水劑。

一、主要技術性能

在膠凝材料中內摻6%~12%HEA，會使砼產生適度膨脹在鋼筋鄰位約束下產生0.2~0.7mpa的預應力，能有效地補償砼的幹縮和冷縮，同時由於HEA水化形成的大量的鈣礬石晶體具有填充毛細空隙作用，使砼中孔徑下降，總空隙率減少，大大改善了砼中孔結構的分布，使砼更加密實，顯著提高砼的抗裂防滲性能及耐久性和抵抗周圍環境介質侵蝕的能力，降低水熱10%以上，防止鋼筋鏽蝕，達到砼結構自防水目的。

HEA高效抗裂防水劑是由多種有機和無機組分配製而成的剛性抗裂防水材料，其中不僅含有HCSA膨脹劑。而且配有塑性膨脹組分，防滲減縮組分，成功地將塑性膨脹，硬化後的膨脹與減縮有機結合起來，達到防水、抗裂的雙重目的。

作用原理：針對混凝土不同階段的收縮特性和防水需要採用了四個方面的措施。

（1）對混凝土的塑性收縮進行補償對於硬化的混凝土HEA高效抗裂防水劑中含有塑性膨脹組分，可以補償混凝土的塑性收縮。

（2）在約束狀態下硬化後的混凝土產生微膨脹產生0.2~0.7Mpa的預壓應力，補償混凝土的幹縮和冷縮。

（3）由於摻加了減縮組分和密實性防水組分，進一步改善了混凝土的收縮性可降低混凝土的後期收縮進一步提高混凝土的密實性和防水性。

（4）防水機理：摻加HEA高效抗裂防水劑的混凝土，除了產生大量的鈣礬石填充混凝土的毛細孔外引入了進口的有機防水組分通過成膜原理進一步封閉混凝土的毛細孔隙使混凝土抗滲性比膨脹劑混凝土的抗滲性得到進一步提高。

二、產品適用範圍

由於具有優良的抗裂防滲功能HEA高效抗裂防水劑特別是適用於如下工程：

1、地下工程，如地鐵、隧道、地下車庫、人防工程及高層建築的地下室等可減少或免除後澆帶，進行超長結構無縫施工。

2、水池、汙水處理廠、貯罐、大壩等抗滲抗裂要求較高的工程。

3、剛性自防水屋面、防滲砂漿層和防潮砂漿層等。

4、建築物後澆縫、框架結構接頭的錨接。

三、使用注意事項

1、使用摻量：膠凝材料的6%~12%

2、執行標準：GB/T23439-201

3、產品乾燥儲存嚴防受潮

4、保質期6個月。超過保質期須重新檢測合格後方可使用。

5、加強養護。混凝土硬化後，宜採用蓄水養護或用溼麻袋覆蓋保持混凝土表面潮溼養護時間不應少於14d。

02安徽誠翔建材-WJB複合型抗裂防水劑

WJB複合型抗裂防水劑除具有抗裂防水、補償混凝土收縮性能外，還具有抗裂膨脹、防水、防凍等多種功能，屬複合型高效防水劑。

WJB複合型抗裂防水劑能大幅度降低混凝土的水膠比，一方面使混凝土內部毛細孔縫大量減少，抗滲等級大幅度提高，另一方面使混凝土更具良好的泵送性能，且鹼含量低，對鋼筋無鏽蝕危害，不會發生鹼集料反應。

一、主要技術性能

1、摻量：

（1）粉劑：防水混凝土摻膠凝材料的6~8%

補償收縮混凝土摻膠凝材料的8~10%

填充性混凝土摻膠凝材料的10~12%

（2）水劑：WJB複合液，膠凝材料重量的2.5~3.0%

2、減水率：10%~22%(根據用戶要求予以調整減水率的檢測執行:JG/T223-2017)

3、坍落度：比基準混凝土增加10cm以上不泌水，不離析施工性能好

4、抗壓強度早期強度提高20%~30%，後期強度高於基準混凝土

5、凝結時間：根據使用季節，結構部分及用戶要求予以調整；

6、耐久性：抗滲等級≥P20；抗凍等級≥F200；降低水化熱10%以上，抗腐蝕性及耐久性能高於普通混凝土，無毒、無味、不含氯離子，對鋼筋無鏽蝕危害。

二、使用注意事項

1、產品檢測執行標準：GB/T23439-2017

2、產品應放置在乾燥場所嚴防受潮。在密封狀態下，產品保質期六個月超過保質期必須重新檢測合格後方可使用。

03安徽誠翔建材-XC-JX-III 矽質抗裂防水劑

混凝土抗裂矽質防水劑中以絲光沸石微粉為主要原料，能降低砂漿、混凝土在靜水壓力下的透水性，有效降低水化放熱，抑制鹼-骨料反應，具有適度微膨脹性能，減小幹縮，改善和易性，提高砂漿、混凝土抗滲性、抗裂性和耐久性的外加劑。

一、技術特點

產品型號根據用途分為Ⅰ型、Ⅱ型、ⅡQ型、Ⅲ型、Z型；

抗裂矽質防水劑Ⅰ型用於水泥砂漿防水工程；

抗裂矽質防水劑Ⅱ型用於30-150厚細石混凝土防水工程;

抗裂矽質防水劑ⅡQ型用於地上建築物牆體(如加氣混凝土砌塊、磚砌塊等牆體)的抹面砂漿防水工程

抗裂矽質防水劑Ⅲ型用於混凝土防水工程:

抗裂矽質防水劑Z型用於配置普通防水砂漿聚合物防水砂漿及有防水要求的抹面砂漿保溫砂漿，勾縫砂漿、膩子、塊材、板材、瓦材等。

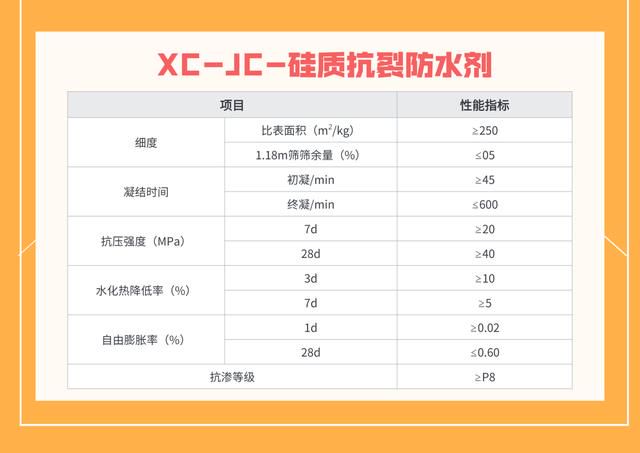

二、性能指標

三、使用注意事項

1、產品檢測執行標準：Q/CX02-2018

2、保質期6個月，超過保質期須重新檢測合格後方可使用。

04安徽誠翔建材-TEA混凝土膨脹防水劑

TEA混凝土膨脹防水劑是吸收了國內外已有防水劑和膨脹劑的經驗揚長補短，充分利用我國礦產資源而開發的產品。TEA材料經過數十個各類工程的施工應用工程應用的滿意率很高。

TEA混凝土膨脹防水劑產品摻量低、含鹼量低，但膨脹性能高，後期收縮小，可節省(取代)水泥，混凝土強度高，抗滲性能好是一種理想的混凝土抗裂，防滲材料。

一、主要技術性能

1、抗滲性很高

產生不透水的膨脹和密閉作用，促使砼中細孔(>10um)的有效堵塞，無毛細滲透之慮，因而可用於高水頭(200m以上)作用的任何類型的防潮、防水工程；抗滲標號為S30以上時，由於滲透低，使砼的抗凍、抗碳化能力大大提高，因此砼的耐久性有保證，特別對於水工混凝土。

2、抗裂性優異

有效凝膨脹後和微晶膨脹的結合，有效地產生適度膨脹力（0.2-0.7MPa）和適時(混凝土早期和後期)膨脹，其膨脹後期回落小是國內外優秀的膨脹劑之一，膨脹性能的有效作用，從而防止或減少了砼的溫度收縮或幹縮裂縫的發生，保證了混凝土的抗裂、抗收縮能力，達到砼的補償收縮。

TEA利用多種礦物的優化組合，使材料的早期，後期膨脹性較理想，能抗硫酸鹽侵蝕、鹼含量低，特別適用超長結構溼凝土，可減少後澆帶或取消伸縮縫，可加快施工。縮短工期，除了消除幹縮裂縫，又可降低大體積砼的溫差裂縫，達到高抗裂，高抗滲目的。

TEA的膨脹性能主要基於與水泥水化後的膨脹和鋁質矽酸鹽的膠狀體膨脹，因而在混凝土硬化過程中形成前後期的適量(0.2~0.7MPa)膨脹，制約了混凝土的收縮，從而提高了抗裂能力，由於微礦物形成的胚凝體，封閉了水泥石中的毛細孔，從而提高了抗滲能力，達到混凝土結構自防水的目的。

二、產品適用範圍

土建工程的地下防水、剛性屋面防水。大壩混凝土、防水渠道、渡槽、地下防滲牆、水泥灌漿幕、地鐵工程、隧道、路橋工程。各類電站、地下儲庫、糧庫、蓄水工程、汙水工程、地下空間。

三、使用注意事項

1、使用摻量：膠凝材料的6%~8%

2、執行標準:GB/T23439-2017

3、產品乾燥儲存嚴防受潮。

4、保質期6個月。超過保質期,須重新檢測合格後方可使用。

5、加強養護。混凝土硬化後，宜採用蓄水養護或用溼麻袋覆蓋，保持混凝土表面潮溼養護時間不應少於14d

6、與各類水泥適應性好，但按GB50119規範不得應用硫鋁酸鹽水泥。

05安徽誠翔建材--BM 抗裂防水劑

BM抗裂防水劑我公司結合國內外混凝土膨脹劑的優點，自主研發生產的一種三膨脹源(CaO-Mgo-AIO)的新型高性能混凝土抗裂防水劑產品。

一、主要技術性能

BM抗裂防水劑採用迴轉窯生產的特種膨脹熟料，應用優質原料同其它超活性礦物原材料一起粉磨而成。其早期，中期，後期三重抗裂相互作用，適當組合，取長補短克服了傳統膨脹劑單一硫鋁酸鈣膨脹源的缺陷其膨脹效果為三者疊加故其限制膨脹率相對較高有效補償砼結構的收縮可以實現膨脹劑在混凝土中的低摻量。

傳統的膨脹劑，由於組份單一，膨脹主要發生在砼齡期的中期，而對砼早期及後期產生的收縮不能有效補償，使應用傳統膨脹劑控制砼裂縫的效果並不理想。

據此BM實施了早期，中期和後期的三個抗裂膨脹源的方案。其早期抗裂膨脹能夠在砼中引入更大的膨脹，避免砼產生的早期開裂，適宜的中期膨脹能夠防止砼中期開裂，而引入的後期抗裂膨脹源對抑制砼的後期收縮，防止砼後期開裂，有其獨特之處。

因此BM抗裂防水劑能夠使砼的膨脹曲線與砼的強度曲線相協調地發展，有利於膨脹性能有效發揮，避免砼的早期，中期和後期的開裂。

此外，BM抗裂防水劑參與水泥水化反應生成的針棒狀晶體可以逐步地在水泥石構架中搭接延伸，有效地堵塞空隙和切斷毛細管通路，使結構更加緻密，從而提高了砼的抗滲性能。

二、性能指標

1、摻量：膠凝材料的6%~12%

2、限制膨脹率：水中7d≥0.035%，空氣中21d≥-0.015%;

3、鹼含量：<0.5%;

三、產品適用範圍

1、可配製各類補償收縮砼和補償收縮防水砼。

2、超長結構與大體積砼工程。

3、高性能砼(HPC)中應用。

4、凡要求有抗裂、抗滲、填充用的混凝土工程及水泥製品均可使用如地下室、水池、地鐵、隧道等。

四、使用注意事項

1、執行標準：GB/T23439-2017

2、產品乾燥儲存嚴防受潮。

3、保質期6個月。超過保質期須重新檢測合格後方可使用。

4、加強養護。混凝土硬化後，宜採用蓄水養護或用溼麻袋覆蓋，保持混凝土表面潮溼，養護時間不應少於14d。

06安徽誠翔建材--BM 鎂質抗裂劑

BM鎂質抗裂劑所特有的延遲性微膨脹變形，可使膨脹速率與混凝土收縮速率實現同步，大大解決了傳統膨脹劑膨脹過快，膨脹過程可調整性差的問題。且該產品經過反覆試驗與論證，膨脹性能實現可控，安定性合格，對混凝土結構安全無負面影響。鎂質抗裂劑是配製高性能膨脹混凝土的理想材料。

經工程實踐證明，具有高效的抗裂、防滲功能，裂縫狀態下持續養護具有一定的自愈和效果。特別適用於地下結構以及水工大體積混凝土等易開裂或難於養護的結構部位。

1、膨脹能可控、膨脹穩定性好、可持續抵抗混凝土收縮，對水分補充的依賴程度低。

2、產品分為S型，R型，W型三個類別。因配方不同，S型適用於炎熱夏季:R型更適用於其它季節:W型專為水工類大體積混凝土研製。

一、性能指標

二、應用範圍

適用於補償收縮混凝土、補償收縮防水混凝土、抗裂性能要求高的大體積混凝土、高強度的樁基混凝土、高性能混凝土、抗裂防水要求高的地下建築，並適用於實現大體積砼和超長無縫連續施工。

三、使用注意事項

1、使用本產品時需在實驗室進行混凝土試配，確定最佳混凝土配合比

2、摻量：推薦摻量為膠凝材料總重量的6-12%。

3、請按照GB50119-2003《混凝土外加劑應用技術規範》JG1/T178-2009《補償收縮混凝土應用技術規程》以及GB50164-2011《混凝土質量控制標準》進行施工。

4、產品在完好的情況下保質期為180d，超過保質期，必須重新檢測，合格後方可使用。

5、產品應放置在乾燥場所，嚴防受潮。

關於誠翔

安徽誠翔建材有限公司專注於混凝土外加劑領域，在混凝土抗裂防滲、無縫設計施工、大體積混凝土裂縫控制、剛性結構自防水等混凝土應用技術上，處於國內領先水平。公司以市場為導向，設立了健全的營銷、服務、研發、檢測體系，以優惠的價格、優良的服務為廣大用戶提供優質的產品。與國內多家科研單位長期合作。

公司擁有國內領先的生產工業設備，全面實行ISO9001-2008國際質量管理體系，實行標準化、規範化、程序化管理。產品合格率，用戶滿意率兩個100%。

,
