在中國插座行業裡，突破插座一直是高端的代名詞，這與突破專做功能型插座的定位息息相關。在插座行業還是一片混亂的時候，突破就已經做出防過載、防漏電、防雷等具有專業級保護功能的插座，其中又以防雷插座最為典型。

那麼突破防雷插座相較於普通插座有什麼區別呢？充電頭網通過拆解突破S1K5插座來一探究竟。

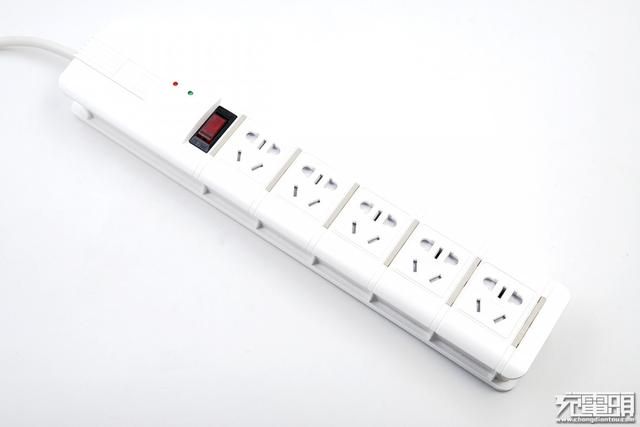

突破S1K5防雷插座全長3m，帶有5個新國標5腳插孔，外殼採用絕緣阻燃的防火材料。紅色開關的是保鏢二合一開關。

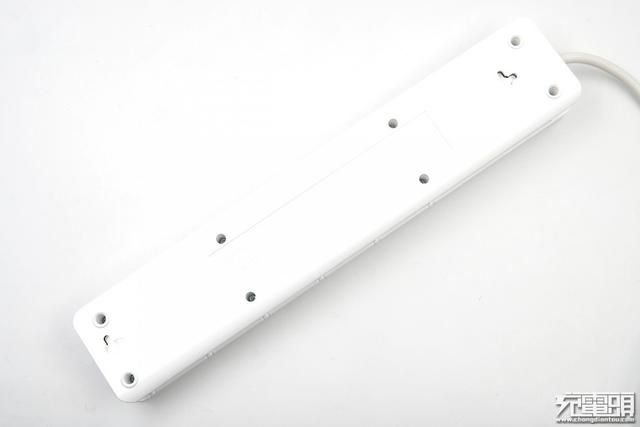

背面是8個螺紋孔以及兩個掛孔。

電源插頭背面是突破的英文商標。

插腳為鐵合金材質，還有3C認證標誌。

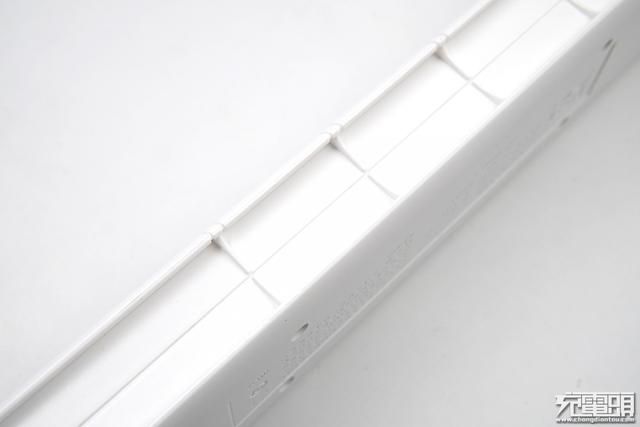

插座外殼的四周帶有加強筋，外殼能承受更大的力，更堅固耐用。

電源線上標明內部3股線材的面積為3×1.0mm²，「300/500V」則表明長時間工作電壓不超過300V，短時間電壓不超過500V。

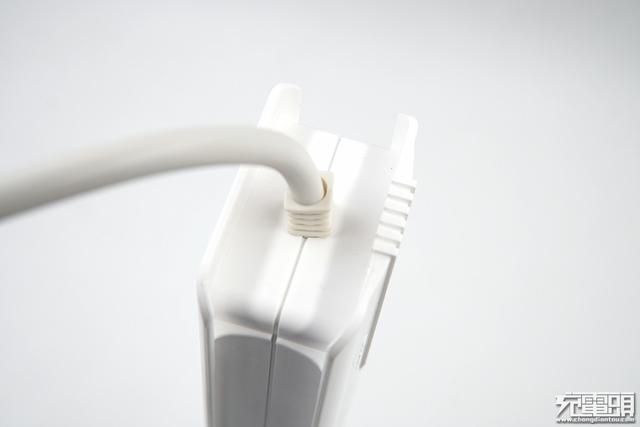

電源線接口處有尾套保護，避免彎折、拉扯時，電源線破損。

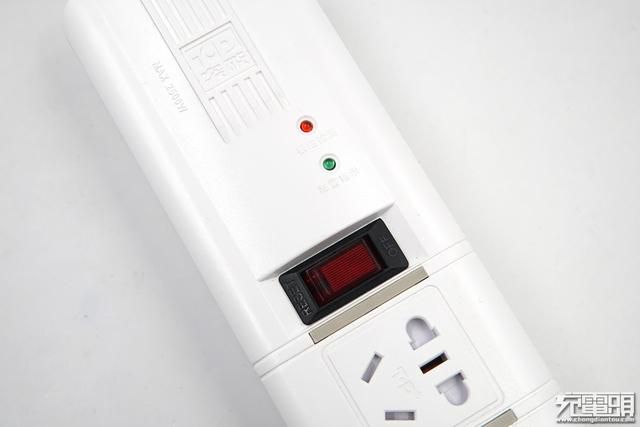

插座正面有兩顆指示燈，紅色的為極性檢測指示燈，綠色的為防雷指示燈。

正常通電狀態下，綠色防雷指示燈會亮起，極性檢測指示燈則是熄滅狀態。

說到這裡大家可能會有疑問，什麼是極性檢測，有什麼用呢？因為有些老房子可能沒有鋪設地線或者接線不規範導致零火線接反，電器漏電時可能導致觸電。極性檢測可以檢測電路是否接地異常，並通過LED燈提醒用戶。

為了演示極性檢測指示燈在什麼情況下會亮起，這裡電路不接地。

通電後防雷指示燈和極性指示燈都會亮起。

火線和零線接反，極性檢測指示燈也會亮起。

插座帶有安全門設計，單邊插入螺絲刀等硬物時是無法打開的。後面拆到這裡的時候再來講一下工作原理。

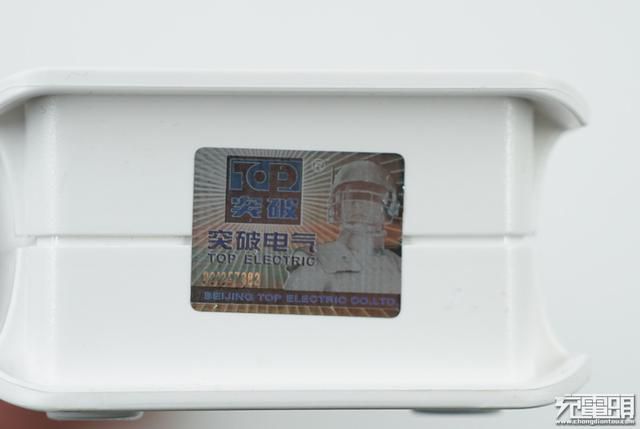

底部有防偽標貼，同時起到防拆的作用，拆開不保修。

背面印有插座的詳細參數：產品名稱為突破防雷五位插線板，型號S1K5，最大功率2500W，最大電流10A，最大電壓250V~，由天津突破電氣技術有限公司製造。另外，插座上使用的是三角內螺紋，防止用戶自行拆開

插孔之間有夜光顯示條，夜間摸黑的時候可以找準插孔位置。例如關燈後找插孔給手機充電，這個功能就很實用了。

拆開插座後，內部結構一目了然。

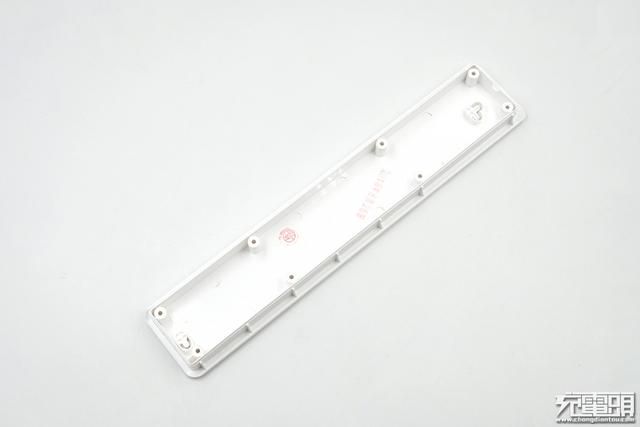

背蓋上有生產日期和檢驗標誌。

再來看看插座前面板，綠色部分為電路板，黑色部分為二合一開關，線材焊點飽滿有光澤，浸潤度高。

插座上的開關拆下來，上面有「RESET」字樣，意為重置。

二合一開關，既是開關指示燈，還內置了過載保護器，當電流超過額定電流10A時，過載保護器發揮作用，整個插座自動斷電，能比較好地保護插座。

插孔內部的安全門模塊單獨拆下，上面有突破的logo。

安全門模塊從側面可以看到彈簧組件。

左右兩邊彈簧對稱分布。

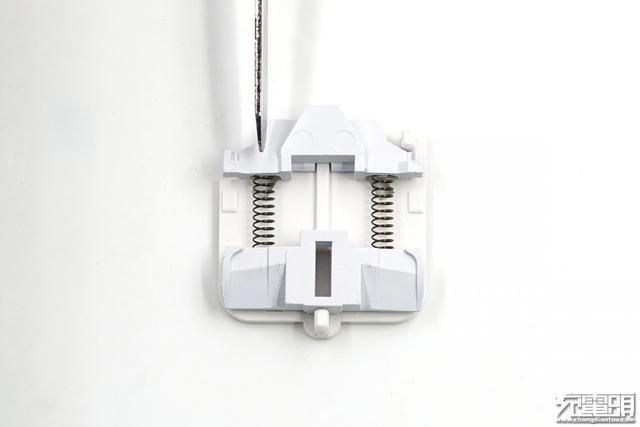

只有一邊的彈簧受力時，安全門是無法活動的。只有兩邊的彈簧同時受力才可以打開安全門插入插頭。

內部插套使用的是優質錫磷青銅。

錫磷青銅具有導電性能好，發熱量小的特點，同時可避免脫焊、虛焊導致的短路問題。

插套銅片厚度為0.6mm。夾持力度適中，保證插頭輕鬆插入和拔出。

再來看看電路部分。

正面可以見到熱縮管包裹的藍色壓敏電阻以及長方體狀的X電容。

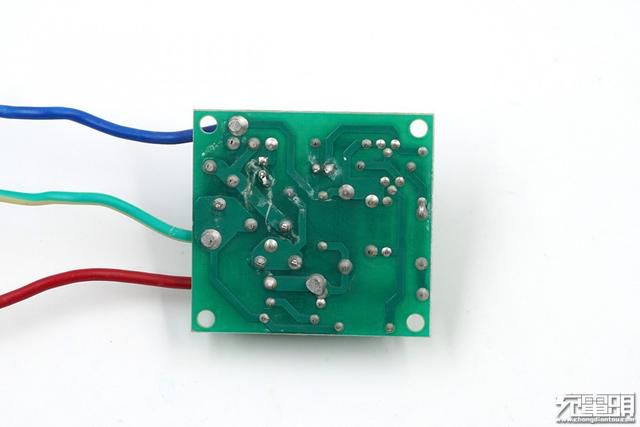

背面沒有電子元器件。

線材直徑1.14mm，橫截面積約為1.02mm²，符合插座新國標的要求。

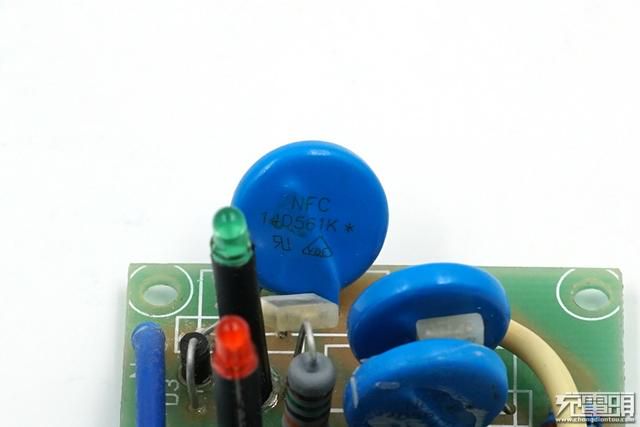

型號為14D561K的壓敏電阻，主要作用是吸收掉電路中的浪湧電壓和突變電壓，將電壓控制到安全的範圍，提高線路的穩定性和安全性。

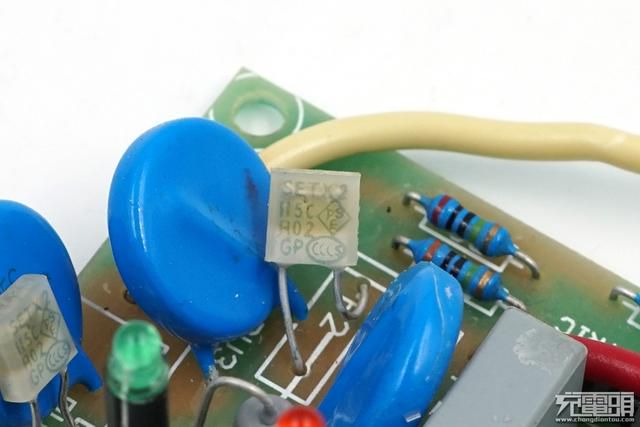

「SETX2」打頭的是溫度保險管，在出現過流或者過熱時，切斷電源。

電路部分配置了3顆壓敏電阻以及2個溫度保險管，分別使用熱縮管包裹，高溫收縮後更好的使壓敏電阻和溫度保險貼合，起到良好的溫度響應效果。

灰色長方體是0.1μF的X安規電容，起濾波作用，可抗EMC幹擾。三極體二極體電阻為相序檢測電路，用來檢測火線和零線是否接反。

整個電路部分比較簡單，拆解到此也就結束了。

突破S1K5插座主打防雷，通過壓敏電阻可以將突變的電壓限定在一個合適的範圍，對於預防雷雨天氣電路遭雷擊、保護設備用電安全非常有效，同時還起到抗浪湧、防突波的作用，讓家用電器「喝」上純淨的電。拆解發現插套使用了高級的錫磷青銅插套，擁有更高的導電性、耐蝕性和耐磨損，延長插座使用壽命。

充電頭網總結：

雖然突破的知名度沒有公牛那麼高，但一直受到很多業內認識的關注和青睞，突破本身的硬質量加上航天插座製造商的名氣，也體現了突破的實力。突破的這款防雷插座，外觀設計、細節考慮、家用防護等都能看出用心之處，而且繼承了突破一貫的冗餘用料傳統，用料真的非常足，使用起來很有安全感。配合專業級的防雷功效，家裡貴重電器比較多的，可以重點考慮一下。
