製冷設備的控制方法、製冷設備及存儲介質與流程

2023-10-22 02:42:24

1.本技術涉及製冰技術領域，尤其涉及一種製冷設備的控制方法、製冷設備及存儲介質。


背景技術：

2.傳統的製冰設備，在製冰結束後，通常有兩種處理方式，第一種處理方式是不再對冰塊進行保溫處理，第二種處理方式是採用低功率保溫策略，對冰塊進行臨時保溫處理。這兩種處理方式相對簡單粗糙：採用第一種處理方式，如果長時間不取冰，冰塊融化得不到理想大小的冰塊；採用第二種處理方式，如果長時間低功率保溫，冰塊連接，導致取冰困難，得不到想要的形狀，同時也浪費電能。


技術實現要素：

3.基於此，本技術提供一種製冷設備的控制方法、製冷設備及存儲介質，能夠既可以使冰塊在較長時間內保持合適大小，又能夠合理利用冷量，避免持續向製冰區供應冷量以造成電能浪費和降低冰塊連接的可能性。
4.第一方面，本技術提供一種製冷設備的控制方法，所述製冷設備包括用於供應冷量的製冷系統；所述製冷設備內設置有製冰區和製冷區，所述方法包括：
5.在確定所述製冰區結束製冰且存在未進行脫冰操作的冰塊時，根據所述製冰區的預設融冰補償策略，控制所述製冷系統間歇性向所述製冰區供應冷量；
6.在所述製冷系統停止向所述製冰區供應冷量時，控制所述製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量。
7.第二方面，本技術提供一種製冷設備，所述製冷設備內設置有製冰區和製冷區，所述製冷設備包括：製冷系統、處理器和存儲器，所述存儲器用於存儲電腦程式；所述處理器用於執行所述電腦程式並在執行所述電腦程式時，實現如上第一方面所述的製冷設備的控制方法。
8.第三方面，本技術提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有電腦程式，所述電腦程式被處理器執行時使所述處理器實現如上第一方面所述的製冷設備的控制方法。
9.本技術實施例製冷設備內設置有製冰區和製冷區，該製冷設備包括製冷系統，該製冰設備在確定所述製冰區結束製冰且存在未進行脫冰操作的冰塊時，根據所述製冰區的預設融冰補償策略，控制所述製冷系統間歇性向所述製冰區供應冷量；在所述製冷系統停止向所述製冰區供應冷量時，控制所述製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量。在本技術實施例中，由於根據製冰區的預設融冰補償策略，製冷系統間歇性向製冰區供應冷量，在停止向製冰區供應冷量時，製冷系統向製冷區供應冷量或者停止提供冷量，通過這種方式，既可以使冰塊在較長時間內保持合適大小，又能夠合理利用冷量，避免持續向製冰區供應冷量以造成電能浪費和降低冰塊連接的可能性。
附圖說明
10.圖1是本技術一實施例提供的製冷設備的控制方法的流程示意圖；
11.圖2是本技術另一實施例提供的製冷設備的控制方法的流程示意圖；
12.圖3是本技術又一實施例提供的製冷設備的控制方法的流程示意圖；
13.圖4是本技術又一實施例提供的製冷設備的控制方法的流程示意圖；
14.圖5是本技術又一實施例提供的製冷設備的控制方法的流程示意圖；
15.圖6是本技術又一實施例提供的製冷設備的控制方法的流程示意圖；
16.圖7是本技術一實施例提供的製冷設備的框圖。
具體實施方式
17.下面將結合本技術實施例中的附圖，對本技術實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本技術一部分實施例，而不是全部實施例。基於本技術中的實施例，本領域普通技術人員在沒有做出創造性的勞動前提下所獲得的所有其他實施例，都屬於本技術保護的範圍。
18.還應當理解，在此本技術說明書中所使用的術語僅僅是出於描述特定實施例的目的而並不意在限制本技術。如在本技術說明書和所附權利要求書中所使用的那樣，除非上下文清楚地指明其它情況，否則單數形式的「一」、「一個」及「該」意在包括複數形式。
19.還應當進一步理解，在本技術說明書和所附權利要求書中使用的術語「和/或」是指相關聯列出的項中的一個或多個的任何組合以及所有可能組合，並且包括這些組合。
20.傳統的製冰設備，在製冰結束後，通常有兩種處理方式，第一種處理方式是不再對冰塊進行保溫處理，第二種處理方式是採用低功率保溫策略，對冰塊進行臨時保溫處理。這兩種處理方式相對簡單粗糙：採用第一種處理方式，如果長時間不取冰，冰塊融化得不到理想大小的冰塊；採用第二種處理方式，如果長時間低功率保溫，冰塊連接，導致取冰困難，得不到想要的形狀，同時也浪費電能。
21.本技術實施例製冷設備內設置有製冰區和製冷區，該製冷設備包括製冷系統，該製冷設備在確定所述製冰區結束製冰且存在未進行脫冰操作的冰塊時，根據所述製冰區的預設融冰補償策略，控制所述製冷系統間歇性向所述製冰區供應冷量；在所述製冷系統停止向所述製冰區供應冷量時，控制所述製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量。本技術實施例提供的製冷設備由於根據製冰區的預設融冰補償策略，製冷系統間歇性向製冰區供應冷量，在停止向製冰區供應冷量時，製冷系統向製冷區供應冷量或者停止提供冷量，通過這種方式，既可以使冰塊在較長時間內保持合適大小，又能夠合理利用冷量，避免持續向製冰區供應冷量以造成電能浪費和降低冰塊連接的可能性。
22.下面結合附圖，對本技術的一些實施方式作詳細說明。在不衝突的情況下，下述的實施例及實施例中的特徵可以相互組合。

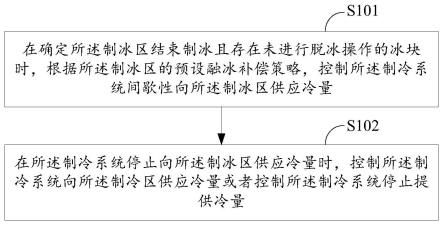

23.參見圖1，圖1是本技術製冷設備的控制方法一實施例的流程示意圖，所述製冷設備包括用於供應冷量的製冷系統；所述製冷設備內設置有製冰區和製冷區。製冰區用於製冰，製冷區可以用於冷凍和/或冷藏。製冷系統主要包括壓縮機、冷凝器、蒸發器等等。製冷系統的製冷原理是：蒸發器吸收製冷劑再將經過壓縮機壓縮過後的製冷劑送入冷凝器中，冷凝器通過毛細血管將液化過後的製冷劑送入蒸發器中進行蒸發吸熱，達到製冷目的。
24.所述方法包括：步驟s101和步驟s102。
25.步驟s101：在確定所述製冰區結束製冰且存在未進行脫冰操作的冰塊時，根據所述製冰區的預設融冰補償策略，控制所述製冷系統間歇性向所述製冰區供應冷量。
26.在步驟s101中，該製冷設備確定所述製冰區結束製冰且存在未進行脫冰操作的冰塊時才執行本技術實施例的方法。該製冷設備如果檢測到脫冰操作，製冰區無冰塊，則不執行本技術實施例的方法。存在未進行脫冰操作的冰塊包括如下可能的情況：一種是製冰區所有的冰塊均未進行脫冰操作，一種是製冰區有一部分冰塊未進行脫冰操作。
27.預設融冰補償策略可以是預先設置的策略，其策略的目標是：對製冰區的冰塊進行間歇性冷量補償以防止冰塊融化，使冰塊在較長時間內保持合適大小，併合理利用冷量、節約電量。例如，可以每隔一段時長向製冰區供應一定時長的冷量，或者，監測製冰區的冰塊情況，根據需要向製冰區供應一定時長的冷量，繼續檢測製冰區的冰塊情況，根據需要停止向製冰區供應冷量，等等。
28.間歇性可以是指非持續性、非連續性，也就是不會持續地向所述製冰區供應冷量，向所述製冰區供應冷量一段時長後，會停止向所述製冰區供應冷量，這樣一方面能夠防止冰塊融化，使冰塊在較長時間內保持合適大小，另一方面能夠避免持續性向所述製冰區供應冷量而導致的電能浪費和降低冰塊連接的可能性。
29.步驟s102：在所述製冷系統停止向所述製冰區供應冷量時，控制所述製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量。
30.在步驟s102中，該製冷設備控制該製冷系統停止提供冷量可以是指該製冷設備控制該製冷系統停止運行，不再提供冷量。當製冷系統停止向所述製冰區供應冷量時，該製冷設備控制該製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量。如此，一方面能夠合理利用冷量，另一方面避免在製冰區和製冷區不需要冷量時製冷系統繼續供應冷量而造成電能浪費。
31.本技術實施例由於根據製冰區的預設融冰補償策略，製冷系統間歇性向製冰區供應冷量，在停止向製冰區供應冷量時，製冷系統向製冷區供應冷量或者停止提供冷量，通過這種方式，既可以使冰塊在較長時間內保持合適大小，又能夠合理利用冷量，避免持續向製冰區供應冷量以造成電能浪費和降低冰塊連接的可能性。
32.在一些實施例中，步驟s101中，所述根據所述製冰區的預設融冰補償策略，控制所述製冷系統間歇性向所述製冰區供應冷量，可以包括：子步驟s1011、子步驟s1012、子步驟s1013以及子步驟s1014，如圖2所示。
33.子步驟s1011：在停止向所述製冰區供應冷量時，監控停止向所述製冰區供應冷量的第一時長。
34.在子步驟s1011中，製冷系統停止向所述製冰區供應冷量時，會進行計時，即監控停止向所述製冰區供應冷量的第一時長。
35.子步驟s1012：若所述第一時長大於或等於第一閾值，則控制所述製冷系統向所述製冰區供應冷量。
36.在子步驟s1012中，第一閾值是預先設置的、能夠停止向所述製冰區供應冷量的時長，第一閾值可以根據經驗確定，也可以根據試驗確定。如果製冷系統停止向所述製冰區供應冷量的第一時長大於或等於第一閾值，不能再繼續停止向所述製冰區供應冷量，如果制
冷系統停止向所述製冰區供應冷量的第一時長小於第一閾值，則可以繼續停止向所述製冰區供應冷量。因此當所述第一時長大於或等於第一閾值，需要控制所述製冷系統重新向所述製冰區供應冷量。
37.子步驟s1013：在向所述製冰區供應冷量時，監控向所述製冰區供應冷量的第二時長。
38.在子步驟s1013中，製冷系統向所述製冰區供應冷量時，也會進行計時，即監控向所述製冰區供應冷量的第二時長。
39.子步驟s1014：若所述第二時長大於或等於第二閾值，則控制所述製冷系統停止向所述製冰區供應冷量。
40.在子步驟s1014中，第二閾值是預先設置的需要向所述製冰區供應冷量的時長，第二閾值可以根據經驗確定，也可以根據試驗確定。如果製冷系統向所述製冰區供應冷量的第二時長大於或等於第二閾值，此時可以停止向所述製冰區供應冷量，如果製冷系統向所述製冰區供應冷量的第二時長小於第二閾值，此時需要繼續向所述製冰區供應冷量。因此當第二時長大於或等於第二閾值，需要控制所述製冷系統停止向所述製冰區供應冷量。
41.本技術實施例，通過第一閾值對製冷系統停止向所述製冰區供應冷量的第一時長進行精細化控制，通過第二閾值對製冷系統向所述製冰區供應冷量的第二時長進行精細化控制，從而實現有效、精細化管理製冷系統向製冰區的冷量供應。
42.在一些實施例中，步驟s102，所述在所述製冷系統停止向所述製冰區供應冷量時，控制所述製冷系統向所述製冷區供應冷量或者控制所述製冷系統停止提供冷量，可以包括：子步驟s1021、子步驟s1022以及子步驟s1023，如圖3所示。
43.子步驟s1021：在所述製冷系統停止向所述製冰區供應冷量時，獲取所述製冷區的溫度。
44.在子步驟s1021中，製冷系統停止向所述製冰區供應冷量時，獲取製冷區的溫度，以確定製冷區是否需要冷量。
45.子步驟s1022：若所述製冷區的溫度高於預設溫度，則控制所述製冷系統向所述製冷區供應冷量。
46.在子步驟s1022中，預設溫度是預先設置的、製冷區不需要供應冷量的溫度。如果製冷區的溫度高於預設溫度，說明製冷區需要降溫，如果製冷區的溫度小於或等於預設溫度，說明製冷區不需要降溫。因此當製冷區的溫度高於預設溫度時，需要控制所述製冷系統向所述製冷區供應冷量。
47.子步驟s1023：若所述製冷區的溫度小於或等於預設溫度，則控制所述製冷系統停止提供冷量。
48.在子步驟s1023中，如果製冷區的溫度小於或等於預設溫度，說明製冷區不需要供應冷量，此時製冰區也不需要供應冷量，因此控制所述製冷系統停止提供冷量。
49.本技術實施例中，通過預設溫度對製冷系統是否向所述製冷區供應冷量進行精細化控制，從而既能夠實現精細化地合理利用冷量，又能夠精細化地避免浪費電量。
50.在一些實施例中，所述方法還包括：步驟s103和步驟s104，如圖4所示。
51.步驟s103：在所述製冷系統向所述製冷區供應冷量時，監控所述第一時長以及所述製冷區的溫度。
52.在步驟s103中，製冷系統向所述製冷區供應冷量時，同時停止向所述製冰區供應冷量，製冷系統向所述製冷區供應冷量時，製冷區的溫度會下降，因此監控制冷系統停止向所述製冰區供應冷量的第一時長，還監控制冷區的溫度。
53.步驟s104：若所述第一時長小於所述第一閾值，且所述製冷區的溫度小於或等於所述預設溫度，則控制所述製冷系統停止提供冷量。
54.在步驟s104中，如果製冷系統停止向所述製冰區供應冷量的第一時長小於第一閾值，說明製冷系統還可以繼續停止向所述製冰區供應冷量，製冷區的溫度小於或等於所述預設溫度，說明製冷區可以不需要冷量了，此時製冰區也不需要冷量，因此控制所述製冷系統停止提供冷量。如此，能夠避免浪費電量。
55.在一些實施例中，所述方法還包括：步驟s105和步驟s106，如圖5所示。
56.步驟s105：在停止向所述製冰區供應冷量時，根據所述製冷設備外的環境溫度和所述製冰區的第一水溫，確定所述第一閾值。
57.在步驟s105中，環境溫度是製冷設備所處的外部環境的溫度。製冰結束後，製冰區中存在的是冰水混合物，該製冰區的水溫是指冰水混合物的溫度。應該理解到的是，在相同質量的冰水混合物中，當冰塊的質量越大時，水的質量越小，此時冰水混合物的溫度比較小；當冰塊的質量越小時，水的質量越大，此時冰水混合物的溫度相對來說比較大，本技術中冰水混合物的水溫相對來說變化不會很大，但是在不同質量的冰塊下還是存在一定的溫度差。監測製冷設備外的環境溫度和所述製冰區的水溫，停止向所述製冰區供應冷量時，根據環境溫度和第一水溫，確定第一閾值。很顯然，製冷設備外的環境溫度越高，製冰區的第一水溫越高，冰塊越容易融化，因此能夠停止向所述製冰區供應冷量的時長越短，即第一閾值越小；製冷設備外的環境溫度越低，製冰區的第一水溫越低，冰塊越不容易融化，因此能夠停止向所述製冰區供應冷量的時長越長，即第一閾值越大。例如：在夏天製冰結束後，能夠停止向所述製冰區供應冷量的第一閾值會很短；在冬天製冰結束後，能夠停止向所述製冰區供應冷量的第一閾值會很長。
58.步驟s106：在向所述製冰區供應冷量時，根據所述製冷設備外的環境溫度和所述製冰區的第二水溫，確定所述第二閾值，所述製冰區的水溫為所述製冰區內的冰水混合物的溫度。
59.在步驟s106中，監測製冷設備外的環境溫度和所述製冰區的水溫，向所述製冰區供應冷量時，根據所述製冷設備外的環境溫度和所述製冰區的第二水溫，確定所述第二閾值。很顯然，製冷設備外的環境溫度越高，所述製冰區的第二水溫越高，冰塊越容易融化，因此，需要向所述製冰區供應冷量的時長越長，即第二閾值越大；製冷設備外的環境溫度越低，所述製冰區的第二水溫越低，冰塊越不容易融化，因此，需要向所述製冰區供應冷量的時長越短，即第二閾值越小。例如：在夏天製冰結束後，需要向所述製冰區供應冷量的第二閾值會很長；在冬天製冰結束後，需要向所述製冰區供應冷量的第二閾值會很短。
60.本技術實施例將影響冰塊融化和生成的主要因數考慮在內，即環境溫度和水溫，根據製冷設備外的環境溫度和製冰區的水溫分別確定能夠停止向製冰區供應冷量的第一閾值和需要向製冰區供應冷量的第二閾值，這使得製冷系統間歇性向製冰區供應冷量更加符合製冰區需要冷量與否的實際情況，使控制更為精準。本技術實施例的融冰補償策略在集製冷和製冰的多功能製冷設備中尤為適用，能夠充分利用冷量滿足製冰區和製冷區的需
求，也實現較好的融冰補償效果。
61.在一些實施例中，為了更加方便確定第一閾值和第二閾值，可以預先通過試驗建立預設環境溫度、預設水溫、預設間歇時間的第一對應關係，預先通過試驗建立預設環境溫度、預設水溫、預設補償時間的第二對應關係。根據第一對應關係、監測到的環境溫度、第一水溫，即可快速確定第一閾值，根據第二對應關係、監測到的環境溫度、第二水溫，即可快速確定第二閾值。第一對應關係、第二對應關係的具體確定方法說明如下：
62.首先測試出在不同的預設環境溫度、不同的預設水溫下指定冰塊大小的融化時間曲線(質量與時間的曲線)，例如：指定冰塊的質量融化到80％的時候的融化時間作為參考。如此可以估計冰塊的重量對融化時間的影響。融化時間即為間歇時間，通過這種方式可以建立一個預設環境溫度、預設水溫、預設間歇時間的表，如表1所示。
63.表1預設環境溫度、預設水溫、預設間歇時間的第一對應關係
[0064][0065]
同理，可以建立一個在相同功率下，在不同的預設環境溫度、不同的預設水溫下對指定大小的冰塊從指定的80％到100％的補償時間，通過這種方式可以建立一個預設環境溫度、預設水溫、預設補償時間的第二對應關係，如表2所示。
[0066]
表2預設環境溫度、預設水溫、預設補償時間的第二對應關係
[0067][0068]
得到第一對應關係、第二對應關係後，可以將第一對應關係、第二對應關係存儲在製冷設備中。
[0069]
在一些實施例中，所述製冷系統向所述製冰區供應冷量時的功率大於所述製冷系統向所述製冷區供應冷量時的功率。製冰區的溫度低於製冷區的溫度，通常情況下製冰區需要的冷量大於製冷區需要的冷量，因此為了在較短時間內快速降低製冷區的溫度，對製冰區進行冷量補償，製冷系統向所述製冰區供應冷量時的功率大於所述製冷系統向所述製冷區供應冷量時的功率。
[0070]
在一些實施例中，所述方法還包括：步驟s107。
[0071]
步驟s107：在所述製冰區結束製冰後，若在預設時間內未檢測到對冰塊的脫冰操作，則確定存在未進行脫冰操作的冰塊。
[0072]
本技術實施例中，如果製冰結束後，在預設時間內未檢測到對冰塊的脫冰操作，說明所有冰塊均未進行脫冰操作，則可以確定存在未進行脫冰操作的冰塊。
[0073]
在一些實施例中，步驟s107，所述在所述製冰區結束製冰後，若在預設時間內未檢測到對冰塊的脫冰操作，則確定存在未進行脫冰操作的冰塊，還可以包括：在所述製冰區結束製冰後，若在預設時間內，未檢測到對所述製冰區的蓋子的打開操作或未檢測到對脫冰按鍵的觸控操作，則確定存在未進行脫冰操作的冰塊。
[0074]
本技術實施例中，脫冰操作包括人工脫冰操作或自動脫冰操作，人工脫冰操作時需要人工打開製冰區的蓋子進行人工脫冰，因此，如果在預設時間內未檢測到對所述製冰區的蓋子的打開操作，說明用戶未進行人工脫冰操作，則確定存在未進行脫冰操作的冰塊。
[0075]
如果製冷設備設置有自動脫冰的設備，則可進行自動脫冰操作，製冷設備設置有脫冰按鍵，當需要對冰塊進行脫冰操作時，對脫冰按鍵進行觸控即可，因此，如果在預設時間內未檢測到對脫冰按鍵的觸控操作，說明用戶未進行自動脫冰操作，則確定存在未進行脫冰操作的冰塊。
[0076]
在本技術的實施例中，該脫冰操作指的是檢測到該製冰區的蓋子的打開操作或者是該脫冰按鍵的觸控操作。在該製冷設備製冰結束後，開始執行本技術實施例提供的控制方法，該製冷設備一旦檢測到脫冰操作，則停止上述實施例提供的控制方法，待製冰區的蓋
子被關上後，獲取該製冰區的水溫及環境溫度，根據該水溫和環境溫度開始執行製冰流程。
[0077]
下面將上述方法結合在一起來具體說明本技術實施例的方法，參見圖6，該方法包括如下步驟。
[0078]
步驟s1：在製冰區製冰時，利用定時器計時，每隔一段時間(例如10ms)觸發一次中斷。
[0079]
步驟s2：收到中斷信號後，判斷製冰區製冰是否結束。如果製冰結束，進入步驟s3，如果製冰未結束，返回步驟s1。
[0080]
步驟s3：判斷在預設時間內是否檢測到對冰塊的脫冰操作。如果檢測到，則進入步驟s4，如果沒有檢測到，則進入步驟s5。
[0081]
步驟s4：對冰塊進行脫冰操作。
[0082]
步驟s5：根據預設融冰補償策略，控制製冷系統間歇性向製冰區供應冷量，具體包括子步驟s51至子步驟s57。
[0083]
子步驟s51：控制製冷系統向製冰區供應冷量。
[0084]
子步驟s52：判斷製冷系統向製冰區供應冷量的時間是否結束，即判斷製冷系統向製冰區供應冷量的第二時長是否大於或等於第二閾值。如果結束，則進入子步驟s53，如果未結束，則進入子步驟s51繼續向製冰區供應冷量。
[0085]
子步驟s53：判斷製冷區是否需要冷量，即判斷製冷區的溫度是否高於預設溫度。如果需要冷量，進入子步驟s54，如果不需要冷量，進入子步驟s57。
[0086]
子步驟s54：控制製冷系統向製冷區供應冷量。
[0087]
子步驟s55：判斷製冷區的溫度是否小於或等於預設溫度，如果是，則進入子步驟s57，如果否，則進入子步驟s56。
[0088]
子步驟s56：判斷製冷系統停止向製冰區供應冷量的時間是否結束，即判斷製冷系統停止向製冰區供應冷量的第一時長是否大於或等於第一閾值。如果結束，則返回子步驟s51，如果未結束，則返回子步驟s54繼續向製冷區供應冷量。
[0089]
子步驟s57：製冷系統停止供應冷量。
[0090]
通過上述方式，本技術實施例的方法實現製冰區的融冰補償，可以使冰塊在較長時間內保持合適大小，同時還充分合理利用冷量，避免持續向製冰區供應冷量以造成電能浪費和降低冰塊連接的可能性。
[0091]
參見圖7，圖7是本技術製冷設備一實施例的框圖，需要說明的是，本技術實施例的製冷設備能夠實現上述製冷設備的控制方法，相關內容的詳細說明，請參見上述方法部分，在此不再贅敘。
[0092]
所述製冷設備10內設置有製冰區101和製冷區102，該製冷設備10包括製冷系統103，所述製冷設備10還包括：處理器104和存儲器105，所述存儲器105用於存儲電腦程式；所述處理器104用於執行所述電腦程式並在執行所述電腦程式時，實現如上任一所述的製冷設備的控制方法。存儲器105通過總線與處理器104連接。
[0093]
其中，處理器104可以是微控制單元、中央處理單元或數位訊號處理器，等等。存儲器105可以是flash晶片、只讀存儲器、磁碟、光碟、u盤或者移動硬碟等等。
[0094]
本技術還提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有電腦程式，所述電腦程式被處理器執行時使所述處理器實現如上任一所述的製冷設備的控制
方法。
[0095]
其中，該計算機可讀存儲介質可以是上述製冷設備的內部存儲單元，例如硬碟或內存。該計算機可讀存儲介質也可以是上述製冷設備的外部存儲設備，例如配備的插接式硬碟、智能存儲卡、安全數字卡、快閃記憶體卡，等等。
[0096]
應當理解，在本技術說明書中所使用的術語僅僅是出於描述特定實施例的目的而並不意在限制本技術。
[0097]
還應當理解，在本技術說明書和所附權利要求書中使用的術語「和/或」是指相關聯列出的項中的一個或多個的任何組合以及所有可能組合，並且包括這些組合。
[0098]
以上所述，僅為本技術的具體實施例，但本技術的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本技術揭露的技術範圍內，可輕易想到各種等效的修改或替換，這些修改或替換都應涵蓋在本技術的保護範圍之內。因此，本技術的保護範圍應以權利要求的保護範圍為準。
