暖通側送風口的類型有幾種（暖通空調送風口設計）

2023-10-26 22:44:57

風口作為空調系統的末端設備，在整個系統起著重要的作用。 根據空調精度 、 氣流形式 、 風口安裝位置以及建築室內裝修的藝術配合等多方面的要求，可以選用不同形式的送風口和迴風口。

在房間內橫向送出氣流的風口叫側面送風口，或簡稱側送風口。

這類風口中，用得最多的是百葉型送風口。百葉型送風口中的百葉片做成活動可調的，既能調節風量，又能調節風向。為滿足不同的調節性能要求，可將百葉片做成多層，每層有各自的調節功能。 除了百葉型送風口外，還有格柵型送風口和條縫型送風口。

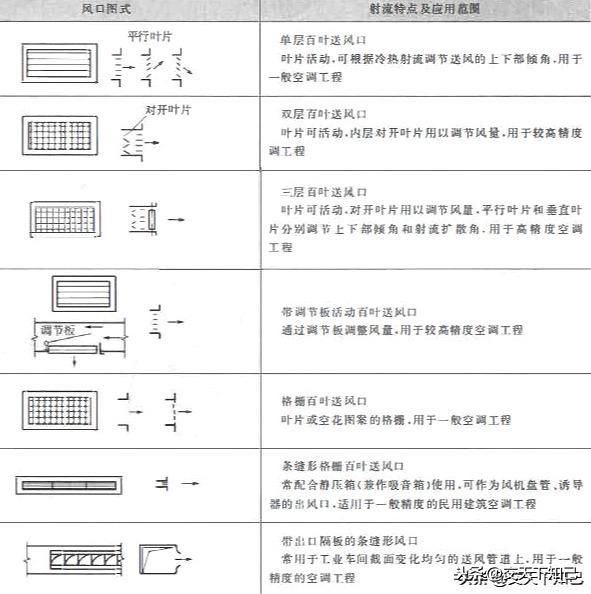

常用側送風口形式

散流器是安裝在頂棚上的送風口，其由上至下送出氣流。

散流器的形式很多，有盤式散流器、直片式散流器、流線型散流器等，可以形成平送和下送流型。另外從外觀上分，有圓形、方形和矩形三種。

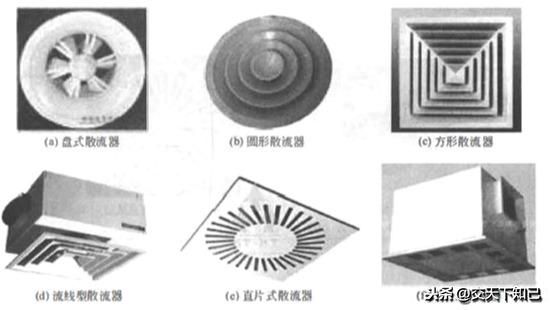

常用散流器形式

矩形散流器形式

工程中常見的幾種散流器

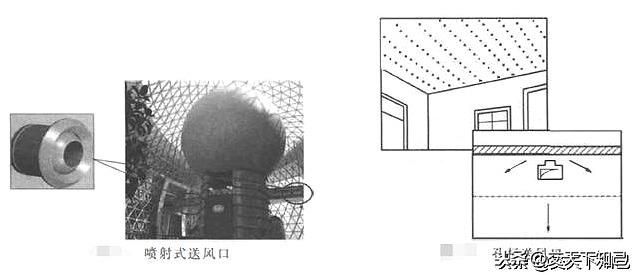

噴射式送風口是用於遠距離送鳳的風口，工程上簡稱噴口。

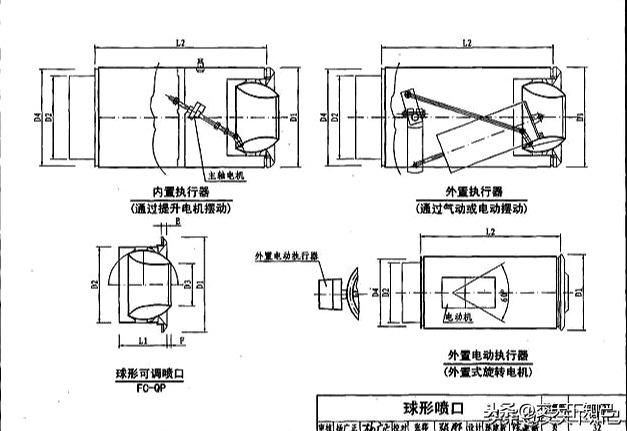

根據其形狀，分為圓形噴口、矩形噴口和球形旋轉風口。

噴口的漸縮角很小，風口無葉片阻擋， 送風噪聲低而射程長，適用於大空間公共建築，如體育館、電影院、候機大廳等。如風口既送冷風又送熱風， 應選用可調角度噴口，角度調節範圍為30°。 送冷風時， 風口水平或上傾；送熱風時， 風口下傾。為了提高噴射送風口的使用靈活性， 還可做成既能調方向又能調風量的噴口形式。

4、孔板送風口

孔板送風口實際上是一塊開有若干小孔的平板， 在房間內既做送鳳口用，又作頂棚用。

空氣由風管進入樓板與頂棚之間的空間，在靜壓作用下再由孔口送入房間。其最大特點是具有送風均勻、 速度衰減較快 、 噪聲小的特點， 消除了使人不悅的直吹鳳感覺，因此最適用於要求工作區氣流均勻、區域溫差較小的房間，如高精度恆溫室與平行流潔淨室。

採用孔板送風要求：

① 孔板上部穩壓層的高度， 應按計算確定， 但淨高不應小於0.2m。

② 向穩壓層內送風的速度， 宜採用3 ～5m/s；除送鳳射程較長的以外， 穩壓層內可不設送風分布支管， 在送風口處， 宜裝設防止送風氣流直接吹向孔板的導流片或擋板。

5、旋流送風口

旋流送風口是指依靠起旋器或旋流葉片等部件，使軸向氣流起旋形成旋轉射流， 由於旋轉射流的中心處於負壓區， 它能誘導周圍大量空氣與其相混合，然後送至工作區。

旋流送風口， 風口中有起旋器，空氣通過風口後成為旋轉氣流，並貼附於頂棚上流動。這種風口具有誘導室內空氣能力大，溫度和風速衰減快的特點，適宜在大風量、 大溫差送風、 高大空間中使用。其起旋器位置可以上下調節，當起旋器下移時，可使氣流變為吹出型、 散流型等不同氣流形式。
