三相交流異步電機講解（為什麼三相異步電機使用最為廣泛）

2023-05-07 23:42:31

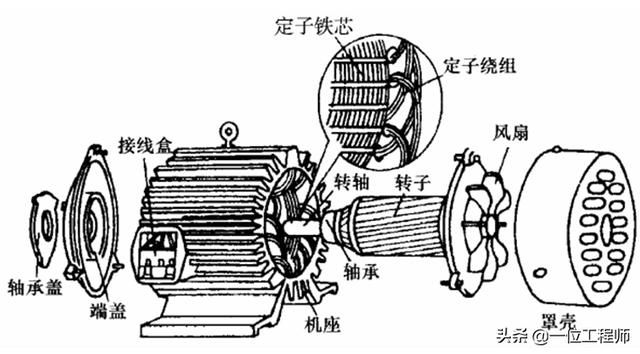

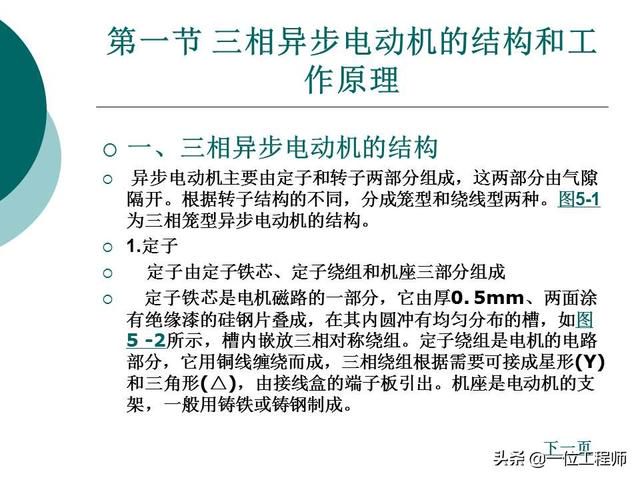

異步電動機主要由定子和轉子兩部分組成，這兩部分由氣隙隔開。根據轉子結構的不同，分成籠型和繞線型兩種。下圖為三相籠型異步電動機的結構。

1.定子

定子由定子鐵芯、定子繞組和機座三部分組成

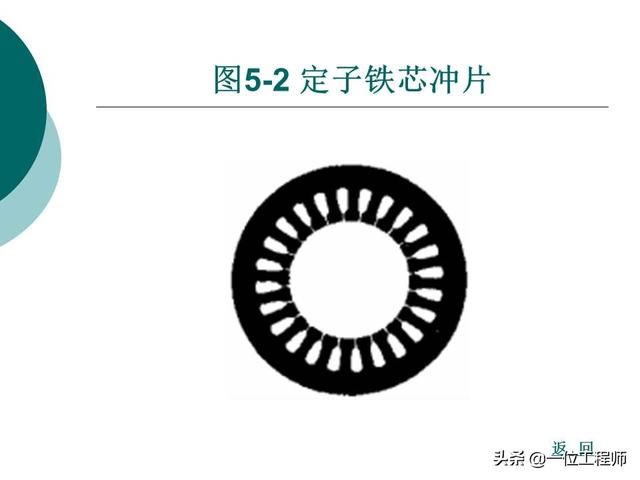

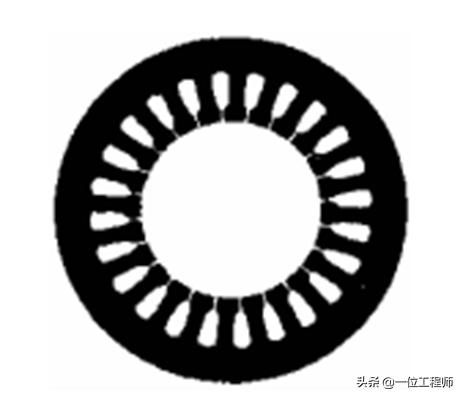

定子鐵芯是電機磁路的一部分，它由厚0. 5mm、兩面塗有絕緣漆的矽鋼片疊成，在其內圓衝有均勻分布的槽，如圖所示，槽內嵌放三相對稱繞組。定子繞組是電機的電路部分，它用銅線纏繞而成，三相繞組根據需要可接成星形(Υ)和三角形(△)，由接線盒的端子板引出。機座是電動機的支架，一般用鑄鐵或鑄鋼製成。

2.轉子

轉子由轉子鐵芯、轉子繞組和轉軸三部分組成。

轉子鐵芯也是由厚0. 5 mm、兩面塗有絕緣漆的矽鋼片疊成，在其外圓衝有均勻分布的槽，如圖所示。

轉子鐵芯各槽內都嵌有鑄鋁導條(個別電機有用銅導條的)，端部有短路環短接，形成一個短接迴路。去掉鐵芯，形如一籠子，如圖所示。

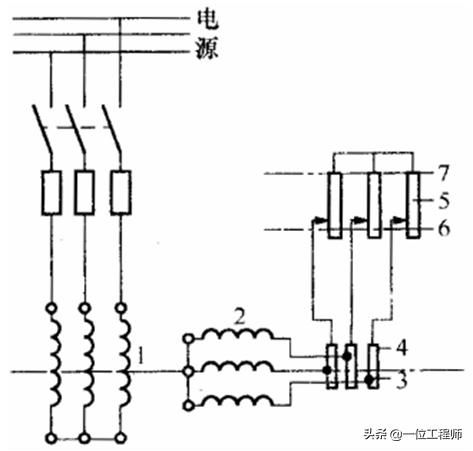

繞線型轉子繞組結構與定子繞組相似，在槽內嵌放三相繞組，通常為Υ形連接，繞組的三個端線接到裝在軸上一端的三個滑環上，再通過一套電刷引出，以便與外電路相連，如圖5 -5所示。轉軸由中碳鋼製成，其兩端由軸承支撐著，它用來輸出轉矩。

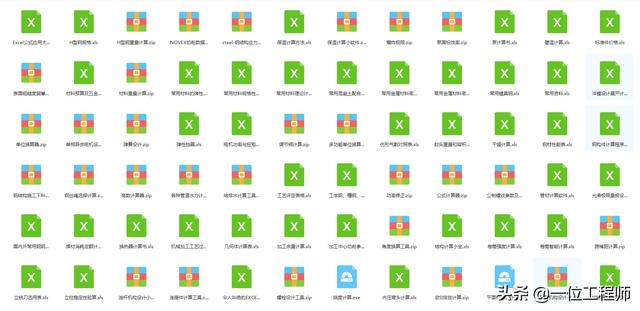

這1000G資料涉及的範圍很廣，具體來說包括機械設計、機械原理、模具、機械加工、材料類、電氣行業、各種零件模型和非標等等領域，具體內容有：上千份文檔類(各類機械設計手冊、液壓類手冊、自動化類手冊等等，所有歷史文章的PPT源文件等）、常用的設計工具（一些自動計算表格）以及各類視頻教程類，我相信這1000G資料對於提升你的能力一定會有很大的幫助。同時在你工作中遇到相關問題的時候，這些資料也能提供很好的指導作用。
