1.本發明涉及建築廢料處理領域，具體為一種建築廢料處理設備及處理方法。


背景技術：

[0002][0003]
對於建築廢料，如水泥、混凝土塊等，現在大多都是不經過任何處理直接進行填埋，這使得大量的資源浪費，而且填埋使得地質發生改變，破壞了環境，而將建築廢料經過回收處理後再重新利用，是解決建築廢料的合理的途徑和方法。這樣既能保護天然資源，又能降低建築廢料對環境的影響。
[0004]
公開號cn216965748u公開了一種土木工程用建築廢料處理裝置，該處理裝置通過依次啟動破碎機箱、傳送運輸裝置和篩床，然後通過送料管往破碎機箱裡送入建築廢料，接著粉碎後的建築廢料自動通過出料管導入傳送運輸裝置上，但是由於其打碎分離效果差，因為無法將廢料充分分離，導致後續還需要進行破碎處理。


技術實現要素：

[0005]
本發明的目的在於提供一種建築廢料處理設備及處理方法，以解決上述背景技術中提出的問題。
[0006]
為實現上述目的，本發明提供如下技術方案：一種建築廢料處理設備及處理方法，包括機臺、預破碎機構、篩料機構、粉碎研磨機構與輸送帶，其中機臺可支撐於平面上，機臺上裝有輸送帶、預破碎機構，預破碎機構位於輸送帶左右兩側，預破碎機構包括軌道架、預破碎筒、蝸杆、蝸輪與破碎錐，其中軌道架呈半圓形且其固定在機臺上，軌道架內側可裝有預破碎筒；所述預破碎筒呈圓柱形狀且其可沿軌道架內側滑動，預破碎筒內側壁設有若干個破碎錐，預破碎筒上設有進料口以及出料口；所述預破碎筒側端中心連接有蝸杆，蝸輪通過支架裝於軌道架上，蝸輪可與蝸杆嚙合，蝸杆可在蝸輪運轉時帶動預破碎筒相對軌道架轉動，並使由進料口進入預破碎筒內的建築廢料撞擊破碎錐預破碎。
[0007]
優選的，篩料機構裝於機臺一側，篩料機構可與輸送帶輸出端承接，篩料機構包括篩料框、氣缸、齒輪、推板與v形杆，其中篩料框通過轉動座活動連接機臺側端，篩料框內設有篩板，篩料框正對輸送帶的輸出端；所述氣缸固定在機臺內側，氣缸軸端穿過機臺並連推板，推板下側設有齒條，推板前端鉸連有v形杆。
[0008]
優選的，齒輪通過支架裝於篩料框下側，齒輪可與齒條嚙合，齒輪軸端通過皮帶聯動蝸輪軸端，齒輪可在推板隨氣缸移動時通過皮帶帶動蝸輪運轉。
[0009]
優選的，粉碎研磨機構裝於機臺一側且其與篩料框對應，粉碎研磨機構包括研磨倉、下料鬥、研磨輥、研磨座與研磨塊，其中研磨倉上端進口處裝有下料鬥，下料鬥的開口與篩料框下側對應，下料鬥將篩料框篩落的廢料收集並下料至研磨倉內；所述研磨倉腔內設有相連通的研磨室a、研磨室b，其中研磨輥設於研磨室a內，研磨輥上分布有研磨刀片，研磨輥外側軸端連有研磨電機；所述研磨室b內設有研磨座，研磨座下側設有一與其配合的研磨
塊，研磨塊上端連接有轉杆。
[0010]
優選的，轉杆上端連接有錐齒輪b，該錐齒輪b可嚙合有錐齒輪a，錐齒輪a通過支架裝於研磨倉腔內，錐齒輪a軸端通過皮帶與研磨輥外側軸端傳動連接。
[0011]
優選的，v形杆為兩端部相鉸的連杆，兩連杆之間連有彈簧，兩連杆端部分別鉸連篩料框底端以及研磨倉上端。
[0012]
優選的，本發明還提供了上述一種建築廢料處理設備的處理方法，包括步驟：
[0013]
s1：將建築廢料採用傾倒或上料機上料的方式由預破碎筒的進料口至預破碎筒腔內；
[0014]
s2：啟動氣缸，氣缸帶動推板移動並使齒條嚙合齒輪，使齒輪運轉並通過皮帶聯動蝸輪，基於蝸輪、蝸杆的配合使預破碎筒相對軌道架轉動，建築廢料隨預破碎筒轉動並滾動撞擊破碎錐，實現預破碎；
[0015]
s3：預破碎完成後，打開出料口，預處理後的廢料經輸送帶輸送至篩料框內，篩料框通過推板推動v形杆而上下擺動，並使其內的破碎料落至下料鬥內；
[0016]
s4：破碎料經下料鬥至研磨倉內，啟動研磨電機，研磨電機帶動研磨輥運轉，並使研磨輥上的研磨刀片對破碎料進一步粉碎處理，處理後的破碎料落至研磨室b內；
[0017]
s5：研磨室b內的研磨塊隨研磨輥運轉而轉動，通過研磨塊、研磨座的配合，使落入研磨塊、研磨座間隙的破碎料磨碎，通過收集磨碎料，即可完成建築廢料的處理、收集。
[0018]
與現有技術相比，本發明的有益效果是：
[0019]
本發明集預破碎機構、篩料機構、粉碎研磨機構於一體，具體工序是預破碎
‑‑‑
篩料
‑‑‑
轉運
‑‑‑‑
粉碎研磨，基於上述各工序以及設備，其能實現快速對建築廢料的粉碎處理，處理效率高，而且一體化高，無需將廢料轉運，即可實現全過程處理。
附圖說明
[0020]

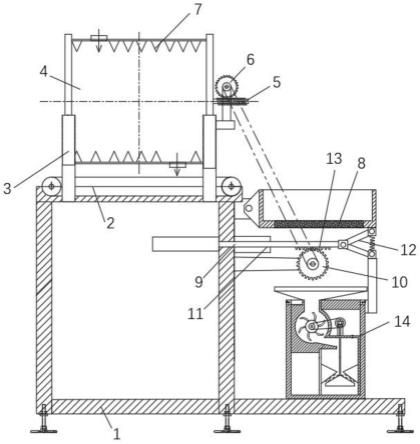

圖1為本發明的結構示意圖；
[0021]
圖2為本發明預破碎機構的結構示意圖；
[0022]
圖3為本發明粉碎研磨機構的結構示意圖。
[0023]
圖中：1、機臺；2、輸送帶；3、軌道架；4、預破碎筒；5、蝸杆；6、蝸輪；7、破碎錐；8、篩料框；9、氣缸；10、齒輪；11、推板；12、v形杆；13、齒條；14、研磨倉；141、研磨室a；142、研磨室b；15、下料鬥；16、研磨輥；17、研磨座；18、研磨塊；19、轉杆；20、錐齒輪a；21、錐齒輪b。
具體實施方式
[0024]
下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
[0025]
在本發明的描述中，需要說明的是，術語「豎直」、「上」、「下」、「水平」等指示的方位或位置關係為基於附圖所示的方位或位置關係，僅是為了便於描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。
[0026]
在本發明的描述中，還需要說明的是，除非另有明確的規定和限定，術語「設置」、「安裝」、「相連」、「連接」應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。
[0027]
請參閱圖1-3，本發明提供一種技術方案：一種建築廢料處理設備及處理方法，包括機臺1、預破碎機構、篩料機構、粉碎研磨機構與輸送帶2，其中機臺1可支撐於平面上，機臺1上裝有輸送帶2、預破碎機構，預破碎機構位於輸送帶2左右兩側，預破碎機構包括軌道架3、預破碎筒4、蝸杆5、蝸輪6與破碎錐7，其中軌道架3呈半圓形且其固定在機臺1上，軌道架3內側可裝有預破碎筒4；所述預破碎筒4呈圓柱形狀且其可沿軌道架3內側滑動，預破碎筒4內側壁設有若干個破碎錐7，預破碎筒4上設有進料口以及出料口；所述預破碎筒4側端中心連接有蝸杆5，蝸輪6通過支架裝於軌道架3上，蝸輪6可與蝸杆5嚙合，蝸杆5可在蝸輪6運轉時帶動預破碎筒4相對軌道架3轉動，並使由進料口進入預破碎筒4內的建築廢料撞擊破碎錐7預破碎。
[0028]
在本實施例中，篩料機構裝於機臺1一側，篩料機構可與輸送帶2輸出端承接，篩料機構包括篩料框8、氣缸9、齒輪10、推板11與v形杆12，其中篩料框8通過轉動座活動連接機臺1側端，篩料框8內設有篩板，篩料框8正對輸送帶2的輸出端；所述氣缸9固定在機臺1內側，氣缸9軸端穿過機臺1並連推板11，推板11下側設有齒條13，推板11前端鉸連有v形杆12。
[0029]
在本實施例中，齒輪10通過支架裝於篩料框8下側，齒輪10可與齒條13嚙合，齒輪10軸端通過皮帶聯動蝸輪6軸端，齒輪10可在推板11隨氣缸9移動時通過皮帶帶動蝸輪6運轉。
[0030]
在本實施例中，粉碎研磨機構裝於機臺1一側且其與篩料框8對應，粉碎研磨機構包括研磨倉14、下料鬥15、研磨輥16、研磨座17與研磨塊18，其中研磨倉14上端進口處裝有下料鬥15，下料鬥15的開口與篩料框8下側對應，下料鬥15將篩料框8篩落的廢料收集並下料至研磨倉14內；所述研磨倉14腔內設有相連通的研磨室a141、研磨室b142，其中研磨輥16設於研磨室a141內，研磨輥16上分布有研磨刀片，研磨輥16外側軸端連有研磨電機；所述研磨室b142內設有研磨座17，研磨座17下側設有一與其配合的研磨塊18，研磨塊18上端連接有轉杆19。
[0031]
在本實施例中，轉杆19上端連接有錐齒輪b21，該錐齒輪b21可嚙合有錐齒輪a20，錐齒輪a20通過支架裝於研磨倉14腔內，錐齒輪a20軸端通過皮帶與研磨輥16外側軸端傳動連接。
[0032]
在本實施例中，v形杆12為兩端部相鉸的連杆，兩連杆之間連有彈簧，兩連杆端部分別鉸連篩料框8底端以及研磨倉14上端。
[0033]
上述一種建築廢料處理設備的處理方法，包括步驟：
[0034]
s1：將建築廢料採用傾倒或上料機上料的方式由預破碎筒4的進料口至預破碎筒4腔內；
[0035]
s2：啟動氣缸9，氣缸9帶動推板11移動並使齒條13嚙合齒輪10，使齒輪10運轉並通過皮帶聯動蝸輪6，基於蝸輪6、蝸杆5的配合使預破碎筒4相對軌道架3轉動，建築廢料隨預破碎筒4轉動並滾動撞擊破碎錐7，實現預破碎；
[0036]
s3：預破碎完成後，打開出料口，預處理後的廢料經輸送帶2輸送至篩料框8內，篩料框8通過推板11推動v形杆12而上下擺動，並使其內的破碎料落至下料鬥15內；
[0037]
s4：破碎料經下料鬥15至研磨倉14內，啟動研磨電機，研磨電機帶動研磨輥16運轉，並使研磨輥16上的研磨刀片對破碎料進一步粉碎處理，處理後的破碎料落至研磨室b142內；
[0038]
s5：研磨室b142內的研磨塊18隨研磨輥16運轉而轉動，通過研磨塊18、研磨座17的配合，使落入研磨塊18、研磨座17間隙的破碎料磨碎，通過收集磨碎料，即可完成建築廢料的處理、收集。
[0039]
值得注意的是：整個裝置通過總控制按鈕對其實現控制，由於控制按鈕匹配的設備為常用設備，屬於現有成熟技術，在此不再贅述其電性連接關係以及具體的電路結構。
[0040]
儘管已經示出和描述了本發明的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由所附權利要求及其等同物限定。
