MOONDROP水月雨是一家國內自主HiFi音頻品牌，成立於2015年，以「探索藝術與理性的融合」為設計理念，不斷創新和進步。旗下音頻產品包括了定製耳機、有線HiFi耳機、無線藍牙耳機、解碼耳放等，基於出色的音質表現和融合了二次元的外觀設計，具有著很強的品牌特色。

NEKOCAKE貓餅真無線耳機是水月雨首款消費級TWS耳機產品，以音質為核心，搭載了13mm大動圈單元，鈦球頂複合振膜搭配DSP調音，更好的還原聲音本質，擁有五種特色調音，一鍵切換；支持藍牙5.2，支持ANC主動降噪、智能通話降噪功能，支持觸摸控制及自定義調節；還配備有友希元氣語音，交互反饋更加活潑靈動。

此前我愛音頻網已經分享了水月雨NEKOCAKE貓餅真無線降噪耳機的體驗評測，此次通過拆解，再來看看這款產品的內部結構配置信息吧~

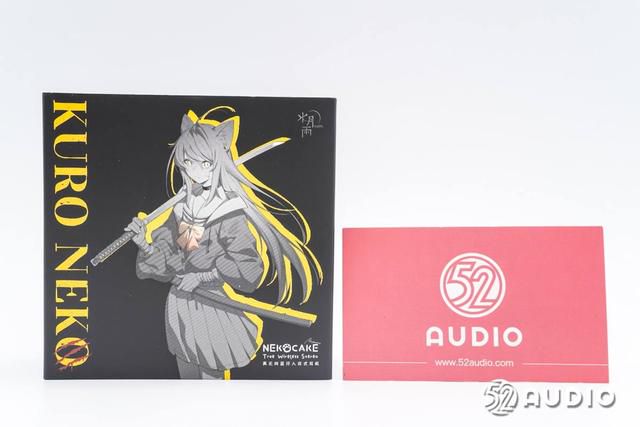

水月雨NEKOCAKE貓餅真無線耳機包裝盒融入了二次元風格，正面設計有一個拿著太刀的貓娘，為水月雨旗下二次元形象「水月姬」；「KURO NEKO」黑貓版的產品代號，不同代號對應不同的配色；以及水月雨品牌LOGO和產品名稱。

包裝盒背面展示有耳機的頻響曲線圖，以及產品的部分參數信息。產品型號：Nekocake，藍牙版本：5.2，支持協議：A2DP/AVRCP/HFP/HSP/SBC/AAC，充電埠：Type-C，喇叭阻抗：32±15%Ω@1kHz，工作距離：10米（無障礙空曠環境），支持系統：所有藍牙設備及手機耳機，耳機充電時間：約1小時，充電盒充電時間：約1.5小時，耳機電池容量：3.7V/37mAh，充電盒電池容量：3.7V/380mAh，耳機單次續航：約4小時，配合充電盒續航：約12小時，成都水月雨科技有限公司設計/開發/製造。

包裝盒內部物品有耳機、充電線、耳塞和產品說明書，此款為貓餅黑配色。

充電線採用了USB-A to Type-C接口，埠雕刻有水月雨品牌LOGO。

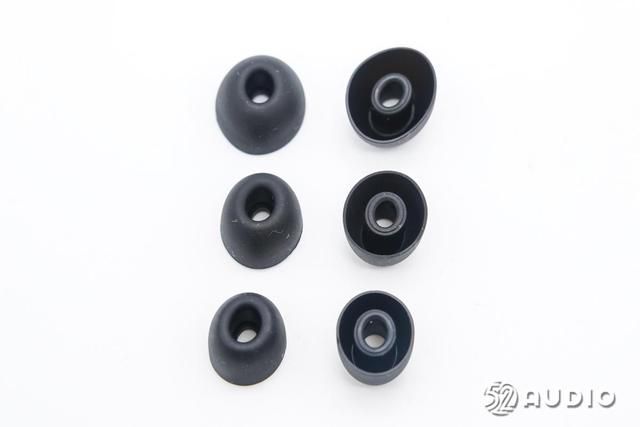

S/M/L三種規格的矽膠耳塞，以滿足不同用戶的使用需求。

水月雨貓餅充電盒採用了啞光質感，耐磨防劃痕。正面設計有一副奶兇表情的「黑貓」形象，以及一顆用於反饋剩餘電量和藍牙配對狀態的指示燈。

充電盒背面採用了一體式轉軸結構，下方有一顆藍牙配對功能按鍵。

充電盒頂部設計有「NEKOCAKE」的藝術字體產品名稱，其中「O」替換為了貓爪印，還有三條貓爪痕，提升了產品的趣味性。

充電盒底部設置Type-C充電接口。絲印有參數信息和各種認證標誌。

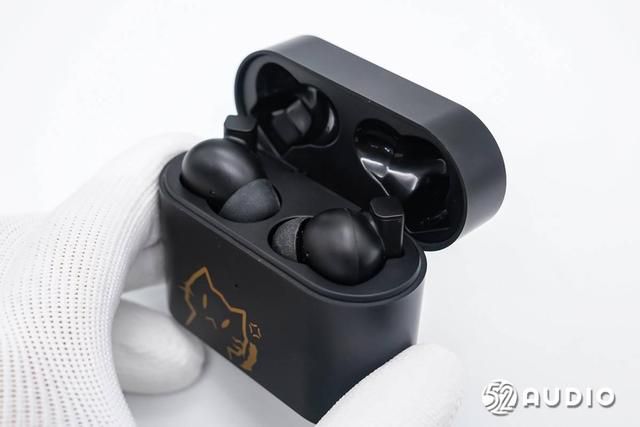

打開充電盒，耳機座艙內部放置狀態展示。

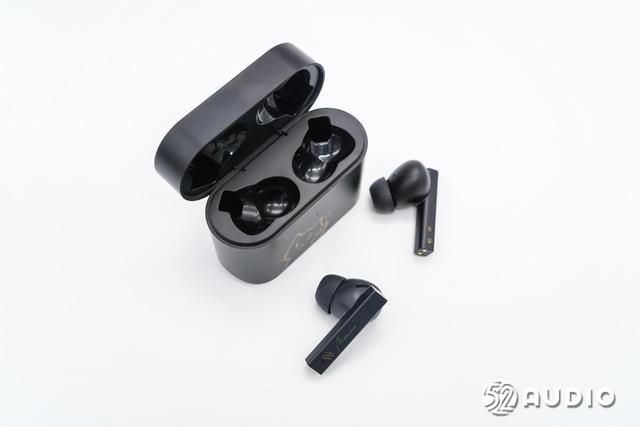

取出耳機，座艙內部結構一覽。

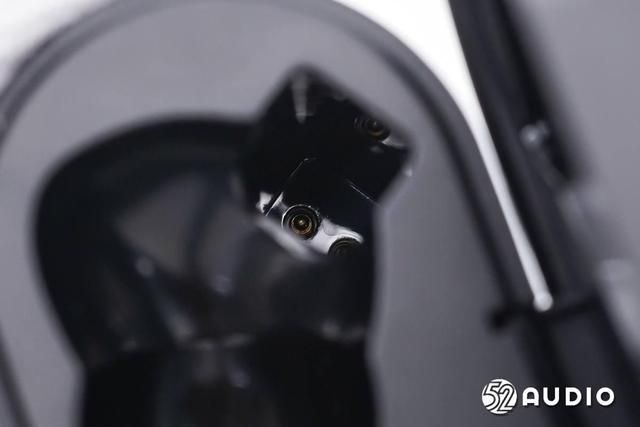

為耳機充電的金屬頂針位於耳機柄座艙底部。

水月雨NEKOCAKE貓餅耳機採用了柄狀的入耳式設計，耳機柄方方正正，稜角做了小的弧度處理。耳機柄背部設計有貓爪痕和藝術字體的「Moondrop」水月雨品牌名。

耳機頂部條形洩壓孔特寫，用於保障腔體內部空氣流通，提升佩戴舒適性。內部有防塵網防護，防止異物進入腔體，

耳機柄背部的通話拾音麥克風開孔特寫。

耳機柄底部為耳機充電的金屬觸點特寫。

耳機內側外觀一覽，耳機柄側邊設計有貓爪印和L/R左右標識。

取掉耳塞，耳機橢圓形出音嘴特寫，細密防塵網防護。

耳機內側的調音孔特寫，用於保障音腔內部空氣流通，提升聲學性能。

經我愛音頻網實測，水月雨NEKOCAKE貓餅真無線降噪耳機整機重量約為44.2g。

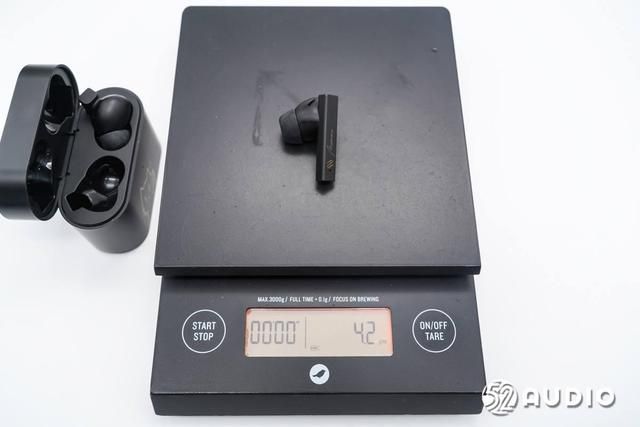

單只耳機重量約為4.2g，非常的輕盈，提供舒適的佩戴體驗。

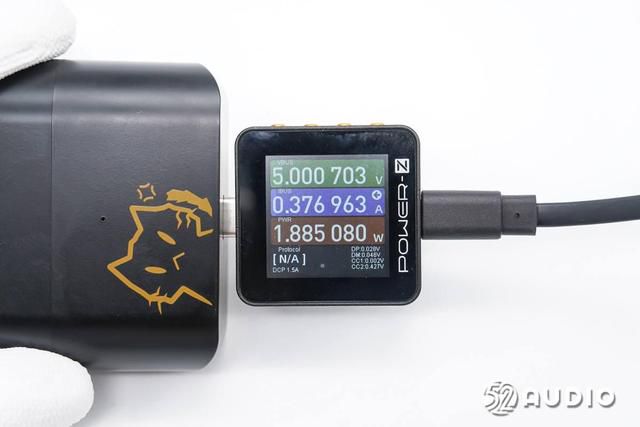

我愛音頻網採用CHARGERLAB POWER-Z KM002C對水月雨NEKOCAKE貓餅真無線降噪耳機進行充電測試，輸入功率約為1.89W。

通過開箱，我們詳細了解了水月雨NEKOCAKE貓餅真無線降噪耳機的獨特外觀設計，下面進入拆解部分，看看內部結構配置信息~

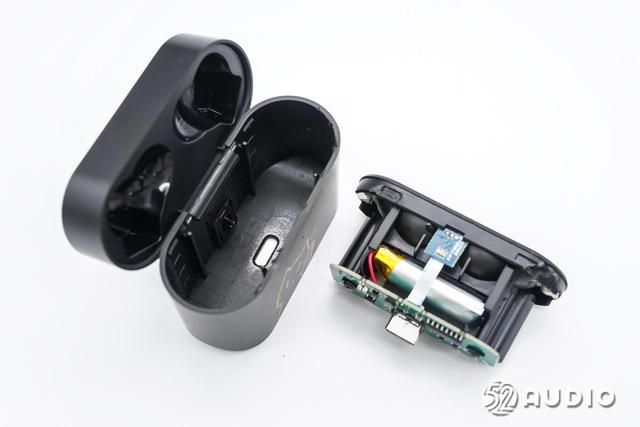

撬開充電盒外殼，取出內部座艙結構。

充電盒外殼內側結構一覽，絲印有「SYY007-3」信息。

充電盒座艙底部通過螺絲固定主板單元。

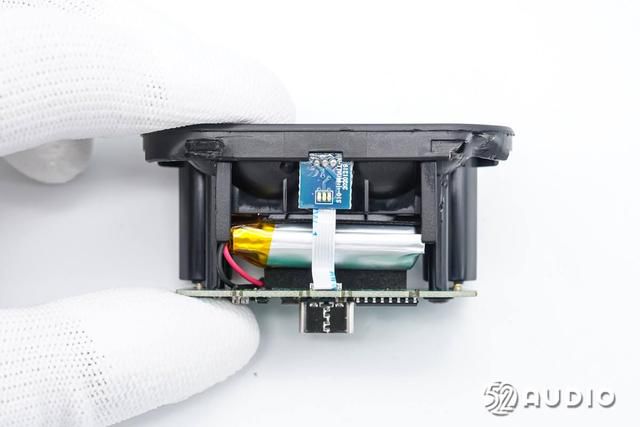

座艙一側設置有指示燈小板，通過排線連接到主板。框架內部設置電池單元，起到很好的保護作用。

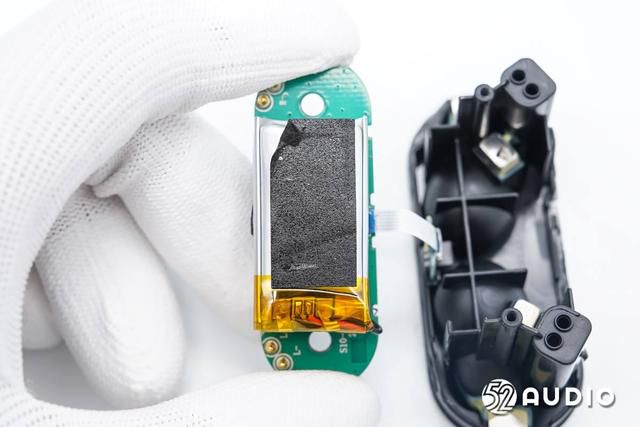

卸掉螺絲，取出主板和電池。

電池固定在主板背部，上面貼有海綿墊防護。

電池與主板之間設置有較厚的海綿墊防護。

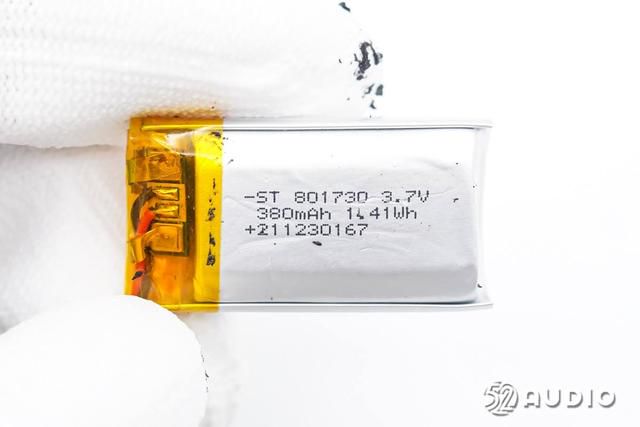

充電盒內置鋰電池型號：ST 801730，額定電壓：3.7V，容量：380mAh/1.41Wh。

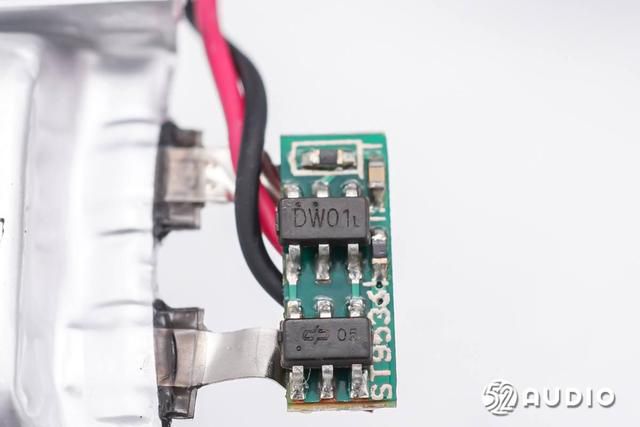

電池保護板電路一覽，設置有DW01鋰電保護IC和MOS管。

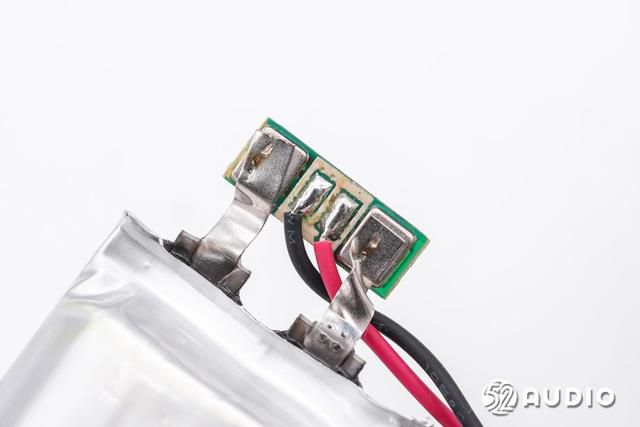

保護板另外一側電池正負極鎳片和導線焊接。

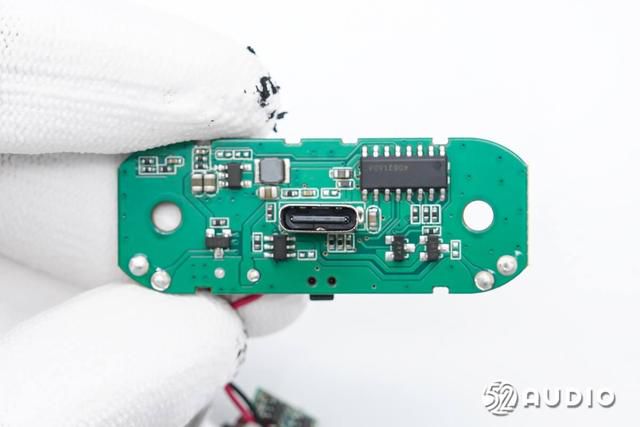

充電盒主板一側電路一覽。

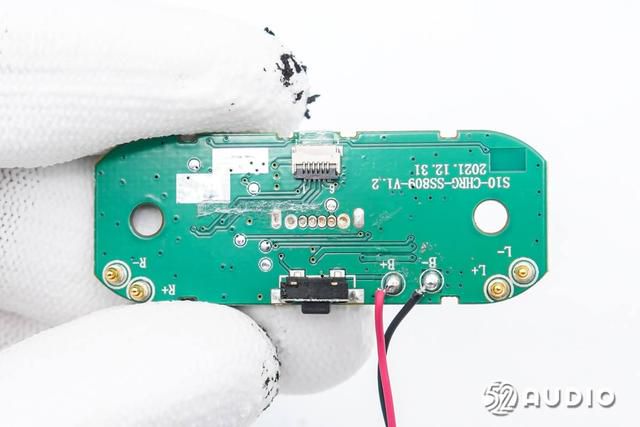

充電盒主板另外一側電路一覽。

用於連接指示燈小板的ZIF連接器特寫。

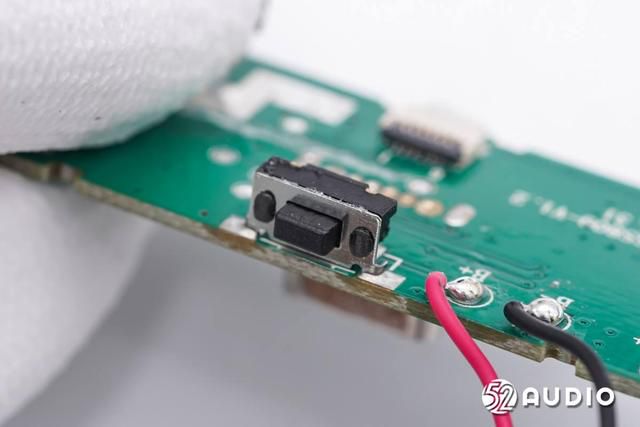

藍牙配對功能按鍵特寫。

為耳機充電的Pogo Pin連接器特寫。

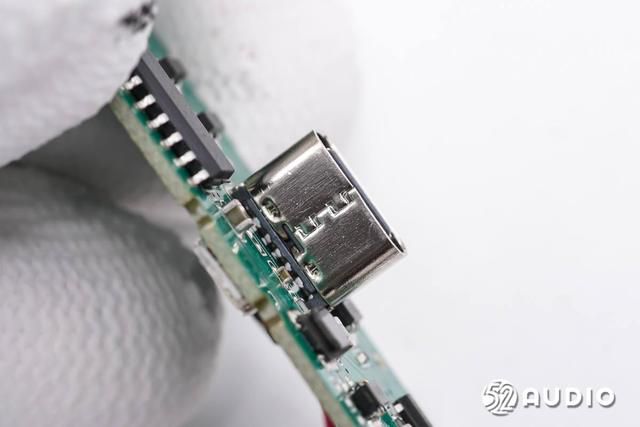

Type-C充電接口母座特寫。

絲印6802的雙N溝道MOSFET，用於耳機充電控制。

一顆絲印40621ADA的MCU單片機，同時負責內置電池的充放電管理。

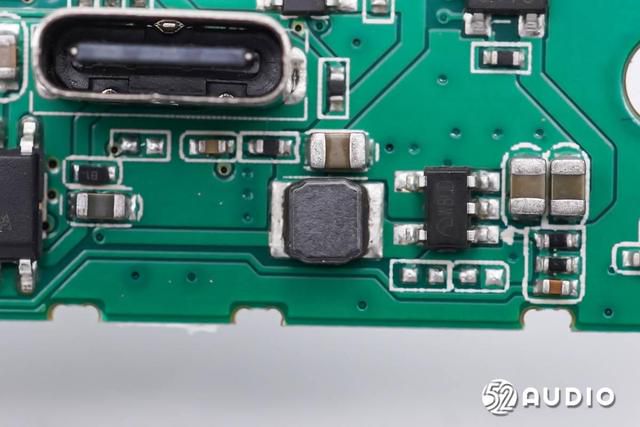

絲印W8UD的微盟電子升壓IC，將電池輸出升壓為耳機充電。

配合升壓IC為內置電池升壓給耳機充電的磁膠功率電感。

小板上三顆不同顏色的LED指示燈特寫，用於反饋充電盒剩餘電量信息和藍牙配對狀態。

小板通過ZIF連接器與主板排線連接。

絲印1mBo的霍爾元件，用於感知充電盒開關蓋狀態下的磁場變化，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接，實現開蓋即連，入倉關蓋自動斷開連接功能。

進入耳機拆解部分，沿合模線撬開耳機頭。

前腔內部揚聲器單元結構一覽。

後腔內部結構一覽，設置軟包電池，腔體壁上固定磁鐵用於吸附充電盒。

取出電池，後腔內部通過大量膠水密封，揚聲器和電池導線分別連接到耳機柄內主板。

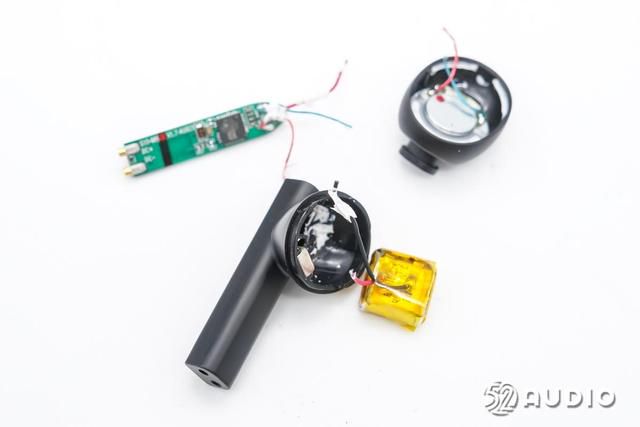

取掉耳機柄頂部蓋板，斷開導線，抽出內部主板單元。

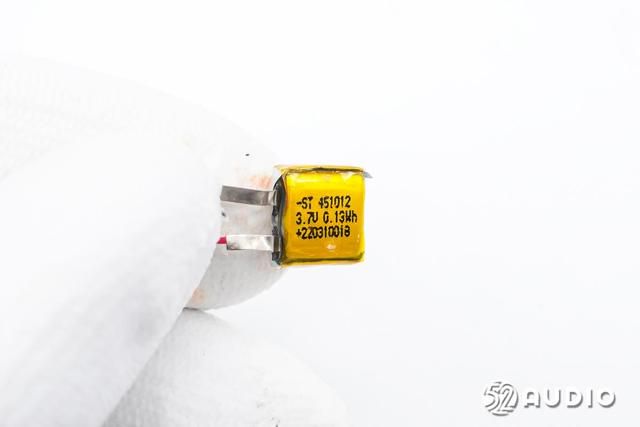

耳機內置軟包電池型號：ST 451012，額定電壓：3.7V，額定容量：0.13Wh。

透過開孔可以看到耳機柄內部腔體壁上的觸摸檢測貼片。

耳機主板一側電路一覽。

耳機主板另外一側電路一覽，左側末端麥克風設置有聲學橡膠罩密封，提升收音性能。

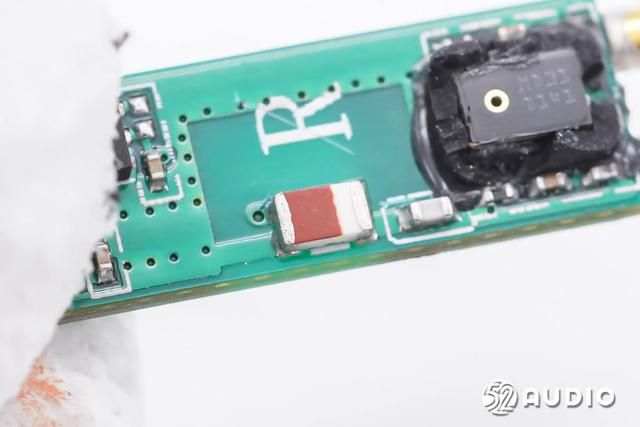

鐳雕MD31 D141的MEMS麥克風特寫，用於語音通話功能拾音，來自敏芯微電子。

中科藍訊「訊龍二代」BT8922E藍牙音頻SoC，採用40nm ULP工藝，內置32位高性能RISC-V CPU，支持DSP指令與神經網絡加速器。內置8MB Flash存儲單元。內建高性能藍牙射頻電路，無線接收靈敏度達到-94dBm，發射功率大於10dBm的級別，適應不同的產品形態及天線結構。

BT8922E支持聲加雙MIC Beamforming ENC通話算法，為用戶提供清晰的通話體驗；支持高計算精度ANC控制器，優化了對特殊邊界條件的適應性，防止如擠壓嘯叫及突發大噪聲引起的系統不穩定等用戶不良體驗問題；支持藍牙5.2雙模，集成降壓及鋰電池充電功能，可實現精簡的耳機設計。

據我愛音頻網拆解了解到，目前已有魅族、倍思、魔聲、喜馬拉雅、NOME、傳音、樂視、AMOi夏新、NOME諾米、喜馬拉雅、魔聲、科大訊飛、bilibiliGoods、聯想、飛利浦、綠聯、360、網易雲、鐵三角、山水、凡蒂尼、夏新、天貓精靈、唱吧、Defunc、Coocaa酷開等品牌旗下產品採用了中科藍訊解決方案。

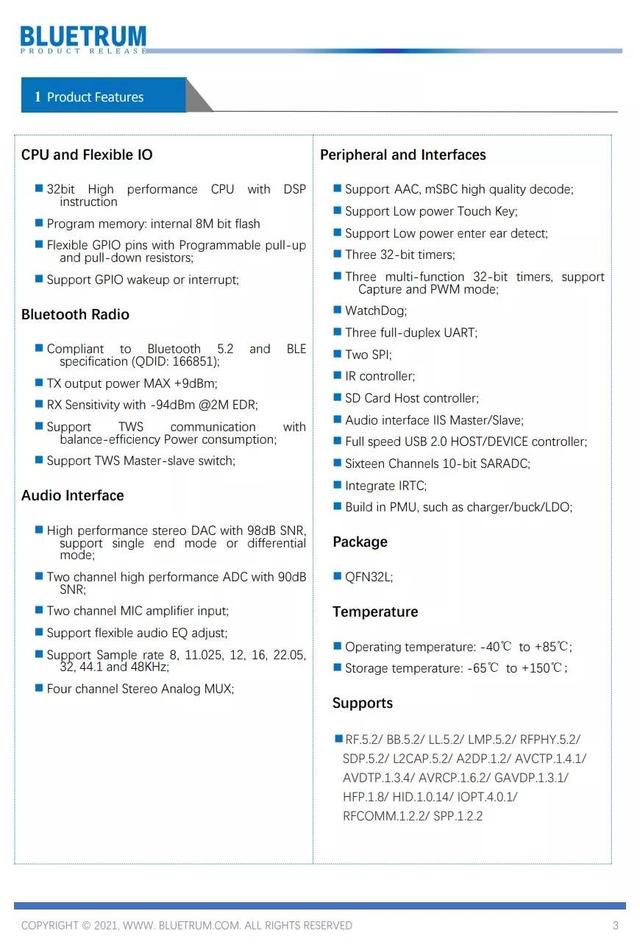

中科藍訊「訊龍二代」BT8922E詳細資料圖。

為藍牙晶片提供時鐘的晶振特寫。

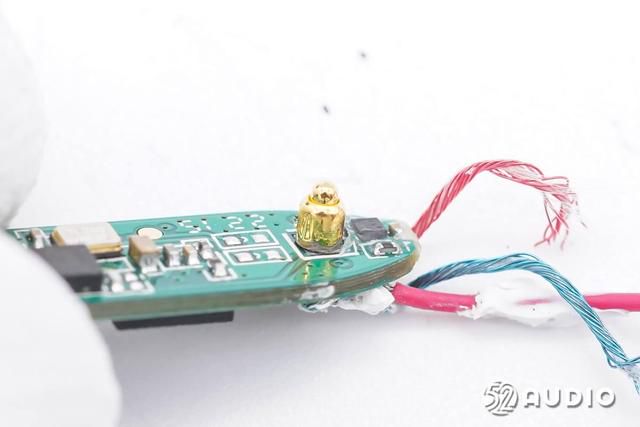

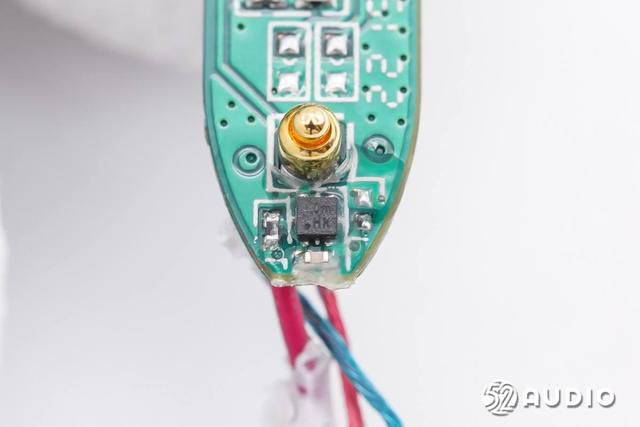

用於連接觸摸檢測貼片的Pogo Pin連接器特寫。

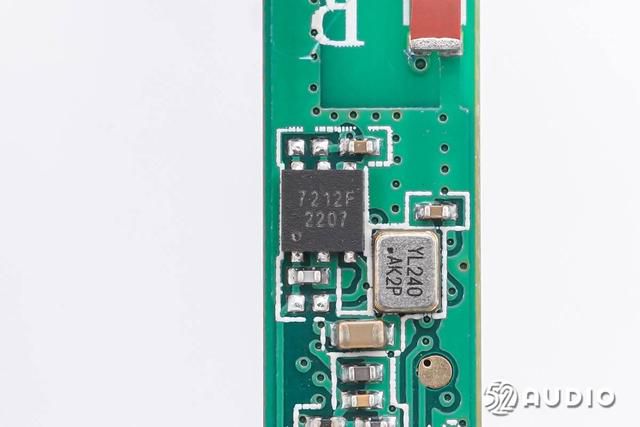

絲印7212F的觸摸檢測IC，用於觸摸控制功能。

陶瓷藍牙天線特寫，用於無線信號傳輸。

絲印0m HK的一體化鋰電保護IC。

主板上用於為耳機充電的兩顆金屬銅柱連接器特寫。

從前腔內取出揚聲器單元，腔體內部結構一覽。

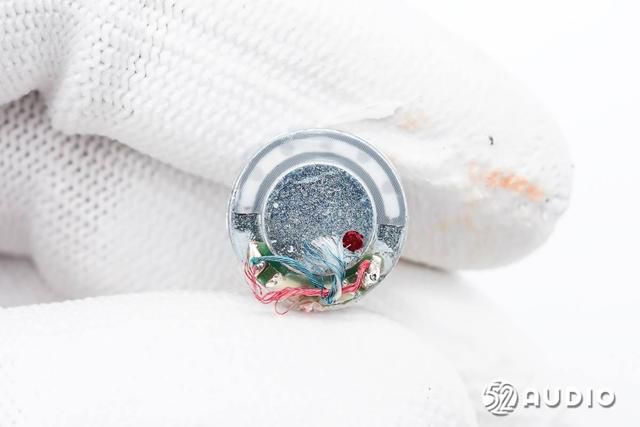

耳機揚聲器單元正面振膜特寫，採用了鈦球頂複合超薄柔性懸邊振膜，提供更優秀的高音細節。

揚聲器單元背部特寫，四周設置有調音孔，提升聲學性能。

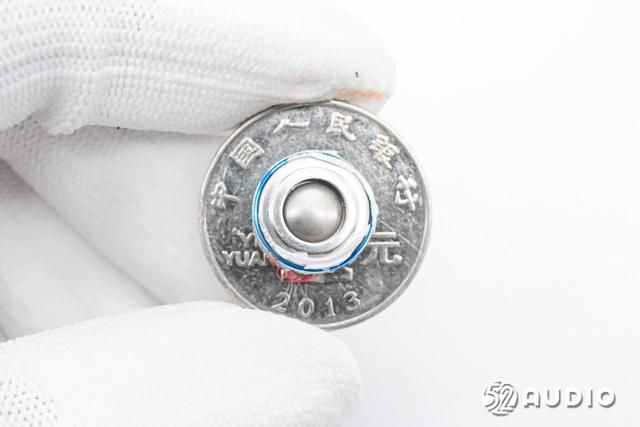

揚聲器與一元硬幣大小對比。

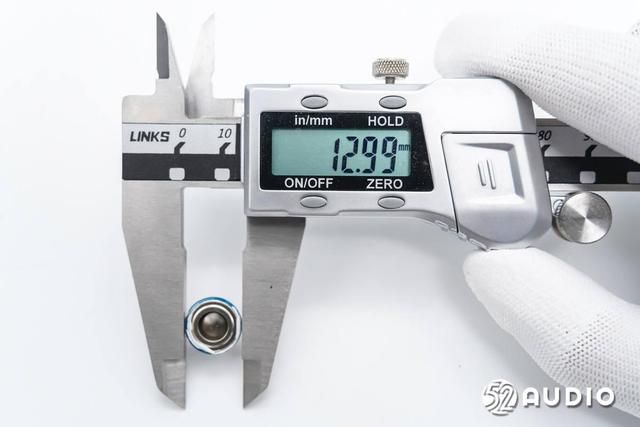

經我愛音頻網實測，揚聲器尺寸約為13mm，與官方宣傳一致。

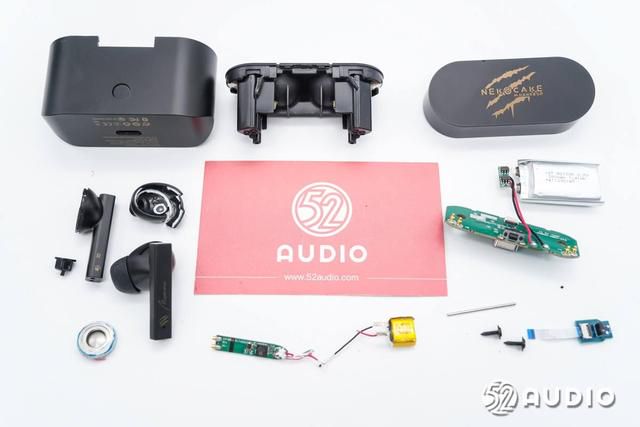

水月雨NEKOCAKE貓餅真無線耳機拆解全家福。

水月雨NEKOCAKE貓餅真無線降噪耳機在外觀設計方面非常的有特點，充電盒上設計有奶兇表情的「黑貓」形象、貓腳印、貓爪痕等圖案，提升了產品的趣味性；柄狀的入耳式耳機，耳機柄稜角分明，立體感十足，搭配藝術字體和貓咪相關元素，具有著很高的品牌辨識度。

內部結構配置方面，充電盒內置380mAh鋰電池，配備有電路保護板。充電盒主板上採用了一顆絲印40621ADA的MCU單片機，負責充放電管理和整機控制；以及微盟的一顆升壓IC，將內置電池輸出升壓為耳機充電；還採用了一顆霍爾元件，用於開蓋即連功能。

耳機內部搭載了13mm動圈單元，採用鈦球頂複合超薄柔性懸邊振膜，提供更優秀的高音細節；耳機內置軟包電池，容量0.13Wh。主控晶片為中科藍訊「訊龍二代」BT8922E藍牙音頻SoC，支持聲加雙MIC Beamforming ENC通話算法，支持高計算精度ANC控制器，配備有一顆MEMS麥克風拾音，用於主動降噪和通話降噪功能。
