一種乳腺標本病理盒的製作方法

2023-10-31 02:29:37

本實用新型屬於病理科領域，涉及一種乳腺標本病理盒。

背景技術：

病理科是大型綜合醫院必不可少的科室之一，其主要任務是在醫療過程中承擔病理診斷工作，包括通過活體組織檢查、脫落和細針穿刺細胞學檢查以及屍體剖檢，為臨床提供明確的病理診斷，確定疾病的性質，查明死亡原因。因為病理診斷報告不是影像學的描述，而是明確的疾病名稱，臨床醫師主要根據病理報告決定治療原則、估計預後以及解釋臨床症狀和明確死亡原因。病理診斷的這種權威性決定了它在所有診斷手段中的核心作用，因此病理診斷的質量不僅對相關科室甚至對醫院整體的醫療質量構成極大的影響。

所有手術標本，包括身體各部位的穿刺組織標本、臟器標本、骨骼標本以及纖維胃鏡、病理科腸鏡、支氣管鏡、喉鏡的活體標本，均可進行活體組織檢查。在乳腺手術過程中，經常會切下與疾病相關的組織，無研究價值的手術組織需要進行集中銷毀，具有研究價值的手術組織需要存放在專用的病理盒內送往病理科進行檢驗，目前的病理盒結構均十分的簡單，而剛取下的手術組織需要經過一系列的操作才能放置在病理盒內，導致工作人員操作較為麻煩，另外，目前的病理盒結構單一，在各類型的組織的存放具有諸多缺陷。

技術實現要素：

本實用新型的目的是針對現有技術中存在的上述問題，提供了一種乳腺標本病理盒，該乳腺標本病理盒能夠對手術組織進行處理，優化各類型手術組織的存放，解決了現有相關病理盒結構單一，無法對手術組織進行處理等問題。

本實用新型的目的可通過下列技術方案來實現：一種乳腺標本病理盒，其特徵在於：所述病理盒包括呈板狀的底板，所述底板上在寬度方向上滑動連接有組織盒，所述組織盒內具有均呈圓形的存放腔一，存放腔二和存放腔三，所述存放腔一，存放腔二和存放腔三上端均具有密封組件，所述密封組件包括呈圓塊形的密封塊，所述密封塊螺紋連接在對應腔室上端內，所述存放腔三底部具有放液口，所述放液口上具有旋蓋，所述底板的兩側上均固連有連接杆一，兩連接杆一的上端之間固連有上端為開口的處理盒，所述處理盒的一側底部具有呈條形的排汙口，所述排汙口上連通有上端至下端呈縮口狀且傾斜向下設置的導向盒，所述導向盒上端連通所述排汙口，所述導向盒下端連通有排汙管，所述排汙管連通下水道，所述處理盒的兩側均固連有連接杆二，兩連接杆二上端之間具有處理組件，所述處理組件包括內部均為空腔的清洗塊和烘乾塊，所述清洗塊和烘乾塊的一側分別固連在兩連接杆二上，所述清洗塊上端面固連有水泵，所述水泵的出水管連通所述清洗塊內部，所述水泵上連通有進水管，所述清洗塊下端面上具有若干個出水孔，所述烘乾塊內部固連有加熱塊，所述加熱塊上具有若干個貫穿上下兩端的通氣孔，所述烘乾塊底部具有向下且連通所述烘乾塊的的烘乾管，所述烘乾塊上端面固連有氣泵，所述氣泵連通所述烘乾塊內部。

本病理盒的大致使用過程如下：本裝置放置在手術室內，進行乳腺手術時，將切下的組織放置在處理盒內清洗塊的下方，水泵連通蓄滿清洗液的蓄液筒，啟動水泵後，清洗液通過進水管從清洗塊底部的出水孔噴出對組織進行清洗，使手術組織上附著的血汙得到快速的清洗，清洗完畢後，將組織放置在處理盒內烘乾塊的下方，啟動氣泵和加熱塊，加熱塊內具有電熱絲，空氣進入烘乾塊內經過通氣孔實現加熱，最後從烘乾管噴出對組織進行烘乾，清洗和烘乾過程所產生的汙液通過排汙口進入導向盒最後通過排汙管排入下水道內。存放腔一和存放腔二內充填有10％的福馬林液，將處理過的並且需要防腐保存的組織放置在存放腔一或存放腔二內，通過密封塊進行密封保存，存放腔一和存放腔二也可不填充福馬林液，適用於需要乾燥保存的組織。存放腔內用於存放病變組織的積液，將積液抽至存放腔三，通過密封塊進行密封，需要取用時，打開底部的旋蓋將積液取出化驗即可。當各類型組織存放完畢後，將組織盒拉出底板，送至病理科進行相關的後續操作。本病理盒結構設計巧妙，能夠實現手術組織的一系列操作，優化了各類型手術組織的存放。

上述的一種乳腺標本病理盒中，所述存放腔三底部具有呈圓形的安裝槽，所述安裝槽底部具有所述放液口，所述旋蓋位於所述安裝槽內。

該種結構使組織盒在滑動連接於底板或普通放置時穩定性強。

上述的一種乳腺標本病理盒中，所述處理盒內中部處固連有豎立設置的分隔板。

使清洗和烘乾工作互不幹擾。

上述的一種乳腺標本病理盒中，所述密封塊上固連有呈圓柱形的旋柱，所述旋柱外壁上具有防滑凸紋，所述組織盒一側上固連有呈「冂」字形的把手。

通過旋柱實現密封塊的旋緊或旋鬆，通過把手拿取組織盒，十分的方便。

與現有技術相比，本乳腺標本病理盒有以下優點：

1、本乳腺標本病理盒能夠對手術組織進行處理，優化各類型手術組織的存放。

2、本乳腺標本病理盒結構設計巧妙，將各種處理工作整合於一體，方便工作人員進行操作。

附圖說明

圖1是本乳腺標本病理盒的結構示意圖。

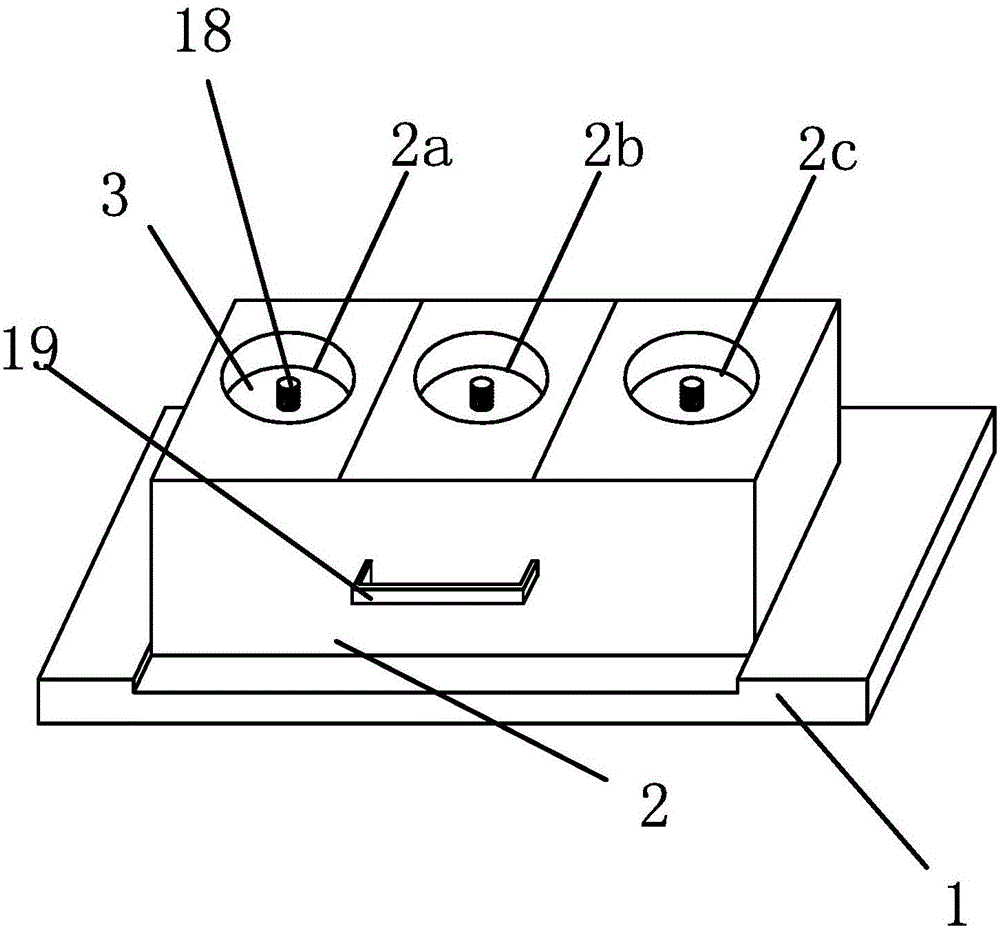

圖2是本乳腺標本病理盒中底板和組織盒的結構示意圖。

圖3是本乳腺標本病理盒中組織盒的底部結構示意圖。

圖4是本乳腺標本病理盒中加熱塊的結構示意圖。

圖中，1、底板；2、組織盒；2a、存放腔一；2b、存放腔二；2c、存放腔三；2c1、安裝槽；3、密封塊；4、旋蓋；5、連接杆一；6、處理盒；6a、排汙口；7、導向盒；8、排汙管；9、連接杆二；10、清洗塊；11、烘乾塊；12、水泵；13、進水管；14、加熱塊；15、烘乾管；16、氣泵；17、分隔板；18、旋柱；19、把手。

具體實施方式

如圖1至圖4所示，本乳腺標本病理盒包括呈板狀的底板1，底板1上在寬度方向上滑動連接有組織盒2，組織盒2內具有均呈圓形的存放腔一2a，存放腔二2b和存放腔三2c，存放腔一2a，存放腔二2b和存放腔三2c上端均具有密封組件，密封組件包括呈圓塊形的密封塊3，密封塊3螺紋連接在對應腔室上端內，存放腔三2c底部具有放液口，放液口上具有旋蓋4，底板1的兩側上均固連有連接杆一5，兩連接杆一5的上端之間固連有上端為開口的處理盒6，處理盒6的一側底部具有呈條形的排汙口6a，排汙口6a上連通有上端至下端呈縮口狀且傾斜向下設置的導向盒7，導向盒7上端連通排汙口6a，導向盒7下端連通有排汙管8，排汙管8連通下水道，處理盒6的兩側均固連有連接杆二9，兩連接杆二9上端之間具有處理組件，處理組件包括內部均為空腔的清洗塊10和烘乾塊11，清洗塊10和烘乾塊11的一側分別固連在兩連接杆二9上，清洗塊10上端面固連有水泵12，水泵12的出水管連通清洗塊10內部，水泵12上連通有進水管13，清洗塊10下端面上具有若干個出水孔，烘乾塊11內部固連有加熱塊14，加熱塊14上具有若干個貫穿上下兩端的通氣孔，烘乾塊11底部具有向下的的烘乾管15，烘乾塊11上端面固連有氣泵16，氣泵16連通烘乾塊11內部。

本病理盒的大致使用過程如下：本裝置放置在手術室內，進行乳腺手術時，將切下的組織放置在處理盒6內清洗塊10的下方，水泵12連通蓄滿清洗液的蓄液筒，啟動水泵12後，清洗液通過進水管13從清洗塊10底部的出水孔噴出對組織進行清洗，使手術組織上附著的血汙得到快速的清洗，清洗完畢後，將組織放置在處理盒6內烘乾塊11的下方，啟動氣泵16和加熱塊14，加熱塊14內具有電熱絲，空氣進入烘乾塊11內經過通氣孔實現加熱，最後從烘乾管15噴出對組織進行烘乾，清洗和烘乾過程所產生的汙液通過排汙口6a進入導向盒7最後通過排汙管8排入下水道內。存放腔一2a和存放腔二2b內充填有10％的福馬林液，將處理過的並且需要防腐保存的組織放置在存放腔一2a或存放腔二2b內，通過密封塊3進行密封保存，存放腔一2a和存放腔二2b也可不填充福馬林液，適用於需要乾燥保存的組織。存放腔內用於存放病變組織的積液，將積液抽至存放腔三2c，通過密封塊3進行密封，需要取用時，打開底部的旋蓋4將積液取出化驗即可。當各類型組織存放完畢後，將組織盒2拉出底板1，送至病理科進行相關的後續操作。本病理盒結構設計巧妙，能夠實現手術組織的一系列操作，優化了各類型手術組織的存放。

存放腔三2c底部具有呈圓形的安裝槽2c1，安裝槽2c1底部具有放液口，旋蓋4位於安裝槽2c1內。該種結構使組織盒2在滑動連接於底板1或普通放置時穩定性強。

處理盒6內中部處固連有豎立設置的分隔板17。使清洗和烘乾工作互不幹擾。

密封塊3上固連有呈圓柱形的旋柱18，旋柱18外壁上具有防滑凸紋，組織盒2一側上固連有呈「冂」字形的把手19。通過旋柱18實現密封塊3的旋緊或旋鬆，通過把手19拿取組織盒2，十分的方便。

本乳腺標本病理盒能夠對手術組織進行處理，優化各類型手術組織的存放。

本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或採用類似的方式替代，但並不會偏離本實用新型的精神或者超越所附權利要求書所定義的範圍。
