電流表怎麼辨認（帶你認識電流表）

2023-10-16 07:12:07 1

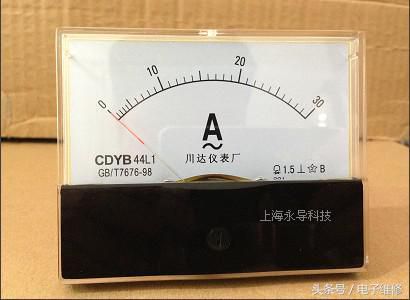

電流表又稱「安培表」，是測量電路中電流大小的工具，主要採用磁電系電錶的測量機構。分流器的電阻值要使滿量程電流通過時，電流表滿偏轉，即電流表指示達到最大。對於幾安的電流，可在電流表內設置專用分流器。用於測量直流電流、交流電流的機械式指示電流表在電路圖中，電流表的符號為「圈A」，電流表是分為交流電流表和直流電流表。交流表不能測直流電流，直流表也不能測交流電流，如果搞錯，會把表燒壞。

電流表是跟據通電導體在磁場中受磁場力的作用而製成的。

電流表內部有一永磁體，在極間產生磁場，在磁場中有一個線圈，線圈兩端各有一個遊絲彈簧，彈簧各連接電流表的一個接線柱，在彈簧與線圈間由一個轉軸連接，在轉軸相對於電流表的前端，有一個指針。

直流電流表主要採用磁電系電錶的測量機構。一般可直接測量微安或毫安數量級的電流，為測更大的電流，電流表應有並聯電阻器（又稱分流器）。分流器的電阻值要使滿量程電流通過時，電流表滿偏轉，即電流表指示達到最大。對於幾安的電流，可在電流表內設置專用分流器。對於幾安以上的電流，則採用外附分流器。大電流分流器的電阻值很小，為避免引線電阻和接觸電阻附加於分流器而引起誤差，分流器要製成四端形式，即有兩個電流端，兩個電壓端。例如，當用外附分流器和毫伏表來測量200A的大電流時，若採用的毫伏表標準化量程為45mV（或75mV），則分流器的電阻值為0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用環形（或稱梯級）分流器，可製成多量程電流表。

交流電流表主要採用電磁系電錶、電動系電錶和整流式電錶的測量機構。電磁系測量機構的最低量程約為幾十毫安，為提高量程，要按比例減少線圈匝數，並加粗導線。用電動系測量機構構成電流表時，動圈與靜圈並聯，其最低量程約為幾十毫安。為提高量程，要減少靜圈匝數，並加粗導線，或將兩個靜圈由串聯改為並聯，則電流表的量程將增大一倍。用整流式電錶測交流電流時，僅當交流為正弦波形時，電流表讀數才正確。為擴大量程也可利用分流器。此外，也可用熱電式電錶測量機構測量高頻電流。在電力系統中使用的大量程交流電流表多是用5A或1A的電磁系電流表，並配以適當電流變比的電流互感器。

1、電流表要串聯在電路中（否則短路。）

2、電流要從「 」接線柱入，從「-」接線柱出（否則指針反轉。）

3、被測電流不要超過電流表的量程（可以採用試觸的方法來看是否超過量程。）

4、絕對不允許不經過用電器而把電流表連到電源的兩極上（電流表內阻很小，相當於一根導線。若將電流表連到電源的兩極上，輕則指針打歪，重則燒壞電流表、電源、導線。）

5、看清量程

6、看清分度值（一般而言，量程0~3A分度值為0.1A，0~0.6A為0.02A。）

7、看清錶針停留位置（一定從正面觀察）。

1、校零，用平口改錐調整校零按鈕。

2、選用量程（用經驗估計或採用試觸法）

歸結起來有三看和三問 先看清電流表的量程，一般在錶盤上有標記。確認最格的一個表示多少安培把電流表的正負接線柱接入電路後，觀察指針位置，就可以讀數了。此外還要選擇合適量程的電流表。可以先試觸一下，若指針擺動不明顯，則換小量程的表。若指針擺動大角度，則換大量程的表。一般指針在錶盤中間左右，讀數比較合適。

一看：量程。電流表的測量範圍。

二看：分度值。錶盤的一小格代表多少。

三看：指針位置。指針的位置包含了多少個分度值。

1、 正確接線。測量電流時，電流表應與被測電路串聯；測量電壓時，電壓表應與被測電路並聯。測量直流電流和電壓時，必須注意儀表的極性，應使儀表的極性與被測量的極性一致。

2、 高電壓、大電流的測量。測量高電壓或大電流時，必須採用電壓互感器或電流互感器。電壓表和電流表的量程應與互感器二次的額定值相符。一般電壓為100V，電流為5A。

3、 量程的擴大。當電路中的被測量超過儀表的量程時，可採用外附分流器或分壓器，但應注意其準確度等級應與儀表的準確度等級相符。

4、另外，還應注意儀表的使用環境要符合要求，要遠離外磁場。
