六類線怎麼打配線架（什麼是跳線架什麼是配線架）

2023-10-15 19:19:56

什麼是跳線架

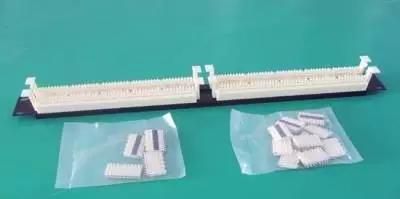

　　什麼是跳線架?所謂跳線架就是由阻燃的模塊塑料件組成，其上裝有若干齒形條，用於端接線對，用788J1專用工具可將線對按線序依次「衝壓」到跳線架上，完成語音主幹線纜以及語音水平線纜的端接，常用的規格有：100對、200對、400對等。

　　為什麼要用電話跳線架?

　　一般用在有程控電話的機房裡。電話線接入程控機後從程控機接出來的就是分機號的線。然後把這些線全部卡到跳線架上面去，然後從出線架上出線到你的分機號碼上去，你在配線架上面標上號碼。這樣那部電話有問題了。你檢修的時候查看配線架上面的標號，然後順著線就找到那根線了。很容易。不用跳線架那就折騰死你。線都是亂麻團一樣的。

　　跳線架的作用

　　1、可以減少交換機等網絡設備接口的損耗。(例如：網絡管理人員會經常插拔線路、測試線路，這樣長時間的會造成交換機結果的鬆動，連接不嚴密的情況，這時就需要使用跳線架，將來自工作區的網線使用打線器，安裝到跳線架上，然後，製作一小段網線--俗稱跳線，將跳線架與交換機連接到一起，這樣網絡管理人員在測試時，只需拔掉跳線架一端的RJ-45接口就以。跳線架要比交換機上接口卡要便宜的多)

　　2、布線時規整、整潔、漂亮、專業。外貌上，跳線架看起來就像一排排的魚骨頭一樣，也稱為魚骨架。一般是電話連線使用的。跳線架的作用就是為高密度語音數據線纜連接，提供方便快速的端接方式配線方式。跳線架既可以用於牆裝機也可用於立式機櫃。跳線架的作用範圍很廣，適用於所有話音通訊系統、多媒體等方面的高速應用。

　　跳線架一般配合110連接塊才能發揮跳線架的作用。跳線架種類很多，目前市場上提供有腿和無腿的50對和100對兩種選擇;連接塊有4對、5對可供選擇。跳線架的作用也跟跳線架的種類有關，不同種類的跳線架有不同的作用，用戶在綜合布線時要選擇適用的跳線架。

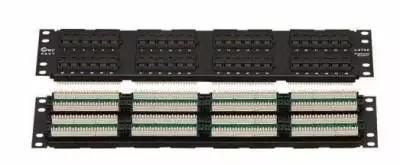

　　什麼是配線架

　　用於終端用戶線或中繼線，並能對它們進行調配連接的設備。配線架是管理子系統中最重要的組件，是實現垂直幹線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機櫃或牆上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架。根據使用地點、用途的不同，分為總配線架和中間配線架兩大類。

　　用途

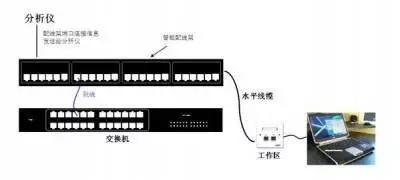

　　配線架的定位是在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜(超5類或者6類線)進入設備間後首先進入配線架，將線打在配線架的模塊上，然後用跳線(RJ45接口)連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那麼如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機埠的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。

　　用法和用量主要是根據總體網絡點的數量或者該樓層(以及相近樓層，這要看系統圖是怎麼設計的)的網絡點數量來配置的。不同的建築，不同系統設計，主設備間的配線架都會不同。如，一棟建築只有四層，主設備間設置在一層，所有樓層的網絡點均進入該設備間，那麼配線架的數量就等於該建築所有的網絡點/配線架埠數(24口、48口等)，並加上一定得餘量;如果，一棟建築有9層，主設備間設置在4層，那麼為了避免線纜超長，就可能每層均設有分設備間，且有交換設備。那麼主設備間的配線架就等於4層的網絡點數量/配線架埠數(24口、48口等)。

　　配線架是管理子系統中最重要的組件，是實現垂直幹線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機櫃或牆上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光配線架。

　　在作用上跳線架和配線架的作用也就大大不同。

　　配線架作為綜合布線系統的核心產品，起著傳輸信號的靈活轉接、靈活分配以及綜合統一管理的作用。是一種規範，也是為了整潔，看上去不亂，能夠清楚知道什麼是什麼。是使線路的改動更簡單。

　　跳線架為高密度語音數據線纜連接，提供方便快速的端接方式配線方式。跳線架既可以用於牆裝機也可用於立式機櫃。

一. 超五類模塊化配線板的端接

首先把配線板按順序依次固定在標準機櫃的垂直滑軌上，用螺釘上緊，每個配線板需配有1個19U的配線管理架。（1）在端接線對之前，首先要整理線纜。用帶子將線纜纏繞在配線板的導入邊緣上，最好是將線纜纏繞固定在垂直通道的掛架上，這可保證在線纜移動期間避免線對的變形。（2）從右到左穿過線纜，並按背面數字的順序端接線纜；（3）對每條線纜，切去所需長度的外皮，以便進行線對的端接；（4）對於每一組連接塊，設置線纜通過末端的保持器（或用扎帶紮緊），這使得線對在線纜移動時不變形；（5）當彎曲線對時，要保持合適的張力，以防毀壞單個的線對；（6）對捻必需正確地安置到連接塊的分開點上。這對於保證線纜的傳輸性能是很重要的；（7）開始把線對按順序依次放到配線板背面的索引條中，從右到左的色碼依次為紫、紫/白、橙、橙/白、綠、綠/白、藍、藍/白；（8）用手指將線對輕壓到索引條的夾中，使用打線工具將線對壓入配線模塊並將伸出的導線頭切斷，然後用錐形鉤清除切下的碎線頭。（9）將標籤插到配線模塊中，以標示此區域。

二. 接插式配線架的端接

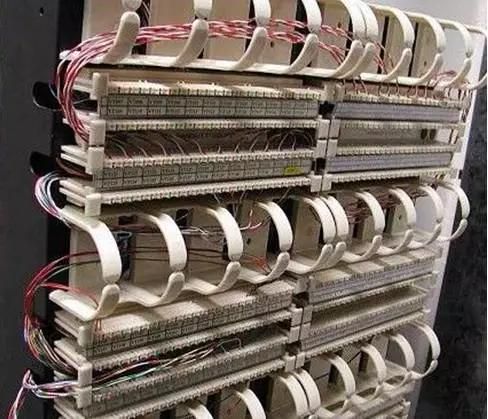

（1）第1個110配線架上要端接的24條線牽拉到位，每個配線槽中放6條雙絞線。左邊的線纜端接在配線架的左半部分，右邊的線纜端接在配線架的右半部分。（2）在配線板的內邊緣處將鬆弛的線纜捆起來，保證單條的線纜不會滑出配線板槽，避免線纜束的鬆弛和不整齊。（3）在配線板邊緣處的每條線纜上標記一個新線的位置。這有利於下一步在配線板的邊緣處準確地剝去線纜的外衣。（4）拆開線纜束並握緊住，在每條線纜的標記處劃痕，然後將刻好痕的線纜束放回去，為蓋上110配線板做準備。（5）當4個纜束全都刻好痕並放回原處，用螺釘安裝110配線架，並開始進行端接（從第一條線纜開始）；（6）在刻痕處外最少375px處切割線纜，並將刻痕的外套滑掉；（7）沿著110配線架的邊緣將「4」對導線拉進前面的線槽中；（8）拉緊並彎曲每一線對使其進入到索引條的位置中去，用索引條上的高齒將一對導線分開，在索引條最終彎曲處提供適當的壓力使線對的變形最小。（9）當上面兩個索引條的線對安放好，並使其就位及切割後，再進行下面兩個索引條的線對安置。在所有4個索引條都就位後，再安裝110連接模塊。

三. 信息插座端接

（1） 安裝要求：信息插座應牢靠地安裝在平坦的地方，外面有蓋板。安裝在活動地板或地面上地信息插座，應固定在接線盒內。插座面板有直立和水平等形式；接線盒有開啟口，應可防塵。安裝在牆體上的插座，應高出地面750px，若地面採用活動地板時，應加上活動地板內淨高尺寸。固定螺釘需擰緊，不應有鬆動現象。信息插座應有標籤，以顏色、圖形、文字表示所接終端設備的類型。本系統採用TIA/EIA 568A標準接線。

1、把線對按順序依次放到配線板背面的索引條中，從右到左的色碼依次為紫、紫/白、橙、橙/白、綠、綠/白、藍、藍/白；
