神秘X58日蝕主板探秘之旅（下）
2024-08-05 14:36:16
（一）日蝕寓意神秘，微星X58日蝕主板融入最新科技
Intel全新的Core i7架構處理器無疑是最近最受到關注的產品之一。全新的內存控制器，全新的架構，以及對DDR3內存的支持無疑都是最大的亮點。對於主板廠家來說，Core i7平臺的研發，同樣是一個展現拳腳的舞臺。沒有通路的價格戰；沒有過於喧譁的市場渲染，一切都是以技術和性能為初衷的主板技術堆積。

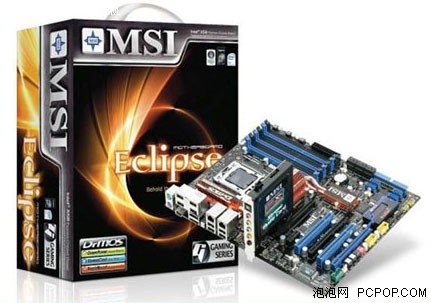

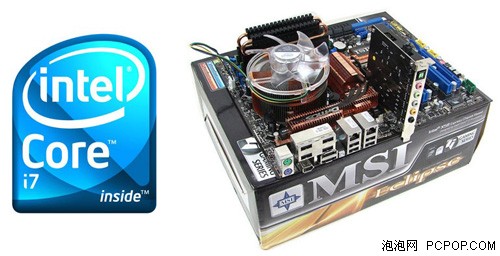

一線大廠微星在2008年11月19日第一時間發布了基於Core i7平臺的微星X58 Eclipse日蝕主板。作為全球戰略產品，它們不但融入了最新的科技技術，同時在做工上堪稱華麗。
命名為Eclipse日蝕，寓意為如同天像搬無限的神秘，微星X58 Eclipse日蝕主板開機畫面是同樣是一幅神秘壯麗的日食景象。
金紅光芒噴射的日環食，幽黑的陰影，不僅讓人注視計算機的未來，同時引起我們探索Eclipse內部神秘的欲望。
以下就會帶你進入到X58 Eclipse日蝕主板的探秘之旅。
（二）最聰明的節能精靈！主板節能精靈探秘

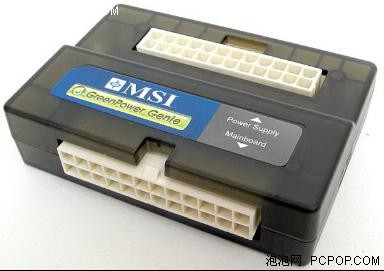

X58 Eclipse日蝕主板會附帶一個微星的Green Power Genie（節能精靈）。
Green Power Genie（節能精靈）是微星Green Power的電壓/功率/節能調控硬體，配合Green Power軟體可以精確調控CPU/內存/晶片組的電壓，調控主板供電相數，檢測主板的功耗，設置各項節能措施。
從結構上來看，Green Power Genie一共有2個24Pin電源插座，一端連接到主板的24Pin插座，一端連接到電源供應器的24Pin插頭。由電源供應器提供的電能都經過Green Power Genie送到主板上，可以隨時掌控主板的耗電。除24Pin連接外，還有一根3Pin的信號線連接主板和這個小精靈。
另外在安裝了Green Power Genie軟體後，就可以利用Green Power軟體來駕馭整個系統了。

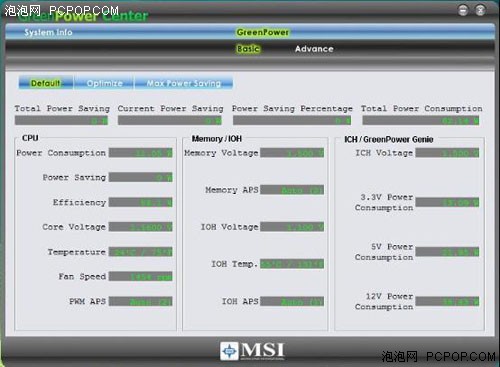

Green Power軟體有2大功能，一是檢測系統信息。二是節能（Green Power）設置和監控。
系統信息包括主板、內存、PCI總線和設備等幾乎整個系統的所有信息。
而節能監控設置又可以分為基本（Basic）和高級（Advance）兩個等級，以面向不同層次的用戶。
基本設置就是軟體預置默認（Default）/優化（Optimize）/最大節能（Max Power Saving）三種模式，用戶可以簡單的選擇其中一種，非常適合初級用戶使用。

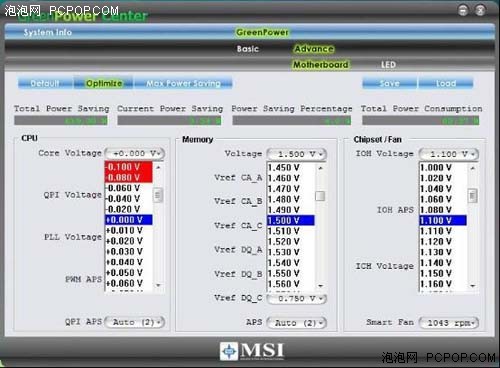

相比之下，高級（Advance）設置就顯得豐富的多，其中的選項包羅萬象。
用戶甚至可以自己設置各項供電電壓和供電相數。
高級設置也分成默認（Default）/優化（Optimize）/最大節能（Max Power Saving）三種模式，這也是三種預置的節能模式：最小節能，優化以及中等節能。
精確的節能來源於精確的監測，Green Power Genie的監測是否精確？

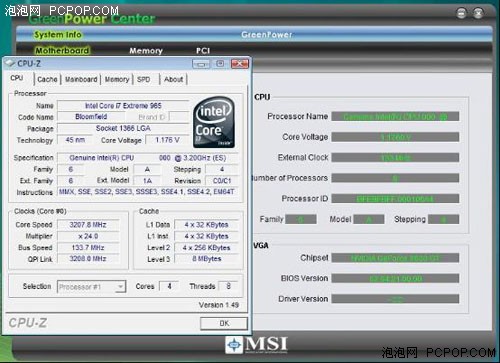

看看Green Power Genie和CPU-Z的CPU核心電壓監測。可以看到兩者所獲得的實時數據是完全一致的。
最後，Green Power裡還有一項管理LED的項目。
通過LED的項目，可以清晰的看到位於主板上LED指示燈的閃爍情況，同時值得一提的是，Green Power軟體不受CPU超頻，以及ESIT、C1E開啟/關閉的影響。因此可以輕鬆的使用。
（三）主板狀況知多少？D-LED2面板探秘

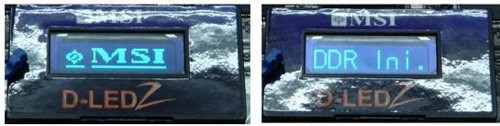

X58 Eclipse日蝕主板還附帶一片D-LED2面板，可以插在主板上，同時還有一根溫度探頭。這個D-LED2面板在開機時相當於Debug卡，顯示開機自檢過程。
開機後，按一次DLED2按鈕，可以顯示CPU外頻、核心電壓，IOH電壓，利用溫度探頭可以監測主板個位置和器件的溫度。
更有意思的是，「主板小精靈」可以顯示你主板當前省了多少電，執行效率有多高，非常有趣。
（四）藍色的BIOS菜單探秘
如果說主板的做工是從表象上來看，可以更多被其他品牌所模仿的話，那麼BIOS設置就是完全能體現出主板製造廠家的實力技術。
進入到X58 Eclipse日蝕主板的BIOS設置中可以發現眾多人性化的設置選項。尤其在「Cell Menu」和「Green Power」兩個項目提供了與眾不同的設置選項。

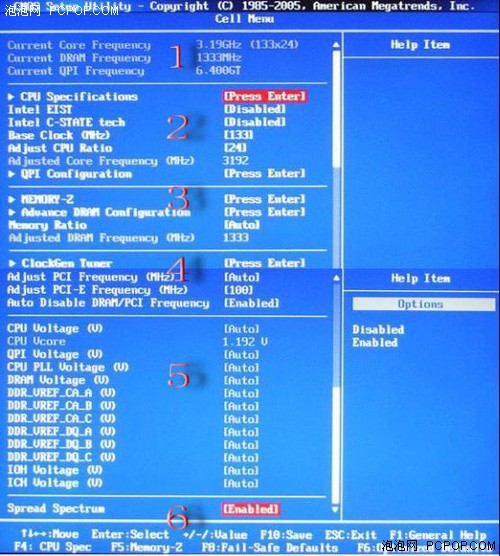

Cell Menu是微星主板BIOS最重要的部分。Eclipse的核心菜單一共有六部分。
其中分別囊括了北橋（IOH）相關寄存器中讀出的CPU核心、DRAM、QPI的當前頻率；CPU特徵等設置項；內存設置；內存時序設置，內存倍率設置；時鐘發生器和總線頻率設置；CPU、QPI、內存等電壓設置。最後，還有非常人性化的展頻設置。主板的Spread Spectrum（擴展頻譜）技術是降低脈衝發生器所產生的電磁幹擾。在沒有遇到電磁幹擾問題時，設為「Disabled」，可以優化系統性能，提高系統穩定性。如果遇到電磁幹擾問題，可以設為「Enabled」以便減少電磁幹擾。

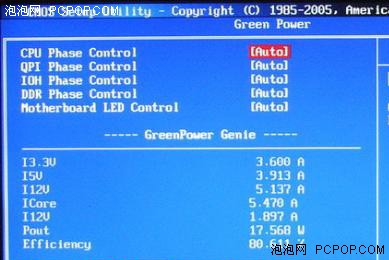

在Green Power菜單中，看到了眾多關於主板節能方面的選項。這是因為微星X58 Eclipse日蝕主板採用了ISL6336 PWM晶片支持VRD11.1，並且在BIOS裡面設置了動態節能設置選項。
通過BIOS啟用動態節能功能，可以完全不受超頻影響，無論超頻與否都可以實現動態節能節能。更重要的是，微星的動態節能無需安裝任何軟體就可以得以實現，甚至不需要作業系統的支持，可以說是自從主板通電開始，動態節能就已經開始實現了。
（五）多重保護！超頻設置探秘
對於許多超頻玩家來說，利用i7處理器取得超頻榜上的好名次是夢寐以求的事情。同樣，微星的X58 Eclipse日蝕主板提供了非常詳盡的超頻選項。除了常規的CPU、內存頻率電壓調整選項外，還附有2個非常重要的選項「Turbo Boost設置」以及「超頻保護」設置。

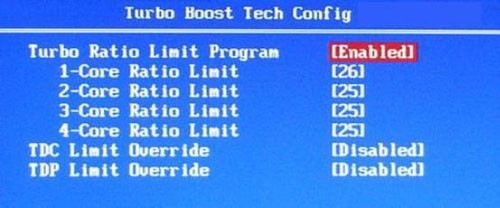

（1）Turbo Boost設置
Intel的i7提供動態超頻/節能技術（Turbo Boost），當系統閒置時，可以一個CPU內核工作，這個內核可以單獨的超頻。Turbo Boost設置就是具體設置4顆內核的頻率狀態，用戶可以在這裡設置超頻。
在微星的X58 Eclipse日蝕主板設置中，可以手動修改每顆核心的頻率上限。並且用戶可以利用Turbo Boost通過超倍頻的方式來獲得更高的頻率。

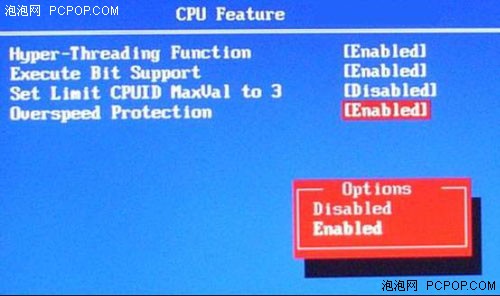

（2）超頻保護
為了防止售價不菲的i7處理器因為超頻不當而灰飛煙滅，微星的X58 Eclipse日蝕主板還提供了一個超頻保護選項，防止超頻電壓過高引起CPU損壞。

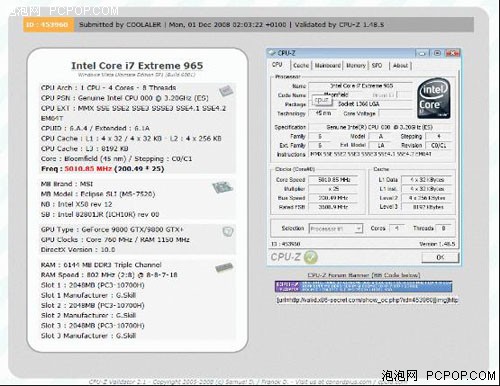

憑藉強有力的設計實例，已經有玩家利用微星X58 Eclipse日蝕主板將Core i7 965處理器的主頻突破5GHz大關，最終定格在5010.85MHz，並打破了該處理器超頻的世界紀錄。
從整個超頻的過程中看到，就是利用微星的X58 Eclipse日蝕主板的超頻保護技術，提升Base Clock配合Turbo Boost超倍頻達到的。
就目前而言，X58 Eclipse在搭配英特爾Core i7 Extreme Q965處理器後，無疑是目前最優異的計算和遊戲平臺，相比於上一代的優異產品來說，平均性能都有50%的提升，表現足以讓普通用戶和發燒玩家有躍躍欲試的衝動。目前，該款主板的價格為3299元，雖然價格昂貴，但是絕對物有所值。
