一種醫療器械用消毒裝置的製作方法
2023-10-18 09:44:35 4
1.本發明涉及醫療器械技術領域，特別涉及一種醫療器械用消毒裝置。
背景技術：
2.公告號為cn112517514b的一種戰場醫療用器械消毒殺菌裝置，包括箱體和設置在箱體內部的消毒殺菌組件，所述消毒殺菌組件包括紫外線殺菌燈和清洗裝置，所述清洗裝置包括驅動電機、轉動軸、安裝板、第二伸縮杆、安裝支架和清洗筒，所述清洗筒側壁和底部均開設有多組通孔。該發明採用驅動電機帶動清洗筒轉動，配合消毒殺菌室和進水管，使得器械充分與水接觸，增強清洗效果；採用第二伸縮杆帶動清洗筒與水脫離，配合驅動電機和紫外線殺菌燈，使得器械在甩幹的過程中實現消毒殺菌，提高工作效果；採用熱風機和端蓋，配合第一伸縮杆，使得熱風機通過喇叭出風口向器械出熱風，加速水分流失，提高工作效率，同時，高溫熱風輔助紫外線殺菌燈對器進行消毒。
3.上述器械消毒殺菌裝置，通過清洗筒轉動帶動器械進行清洗和甩幹，在對清洗筒進行轉動時，器械容易在轉動的過程中掉落，而且器械之間會發生碰撞，會造成器械的損壞，同時將器械直接都放置在清洗筒的內部，清洗後不易拿出，例如在麻醉科室裡，對於醫療器械的清洗需要將器械分開進行放置清洗，避免器械放置在一起造成混亂，為此，現提出一種醫療器械用消毒裝置，以解決上述問題。
技術實現要素：
4.本發明的目的在於提供一種醫療器械用消毒裝置，能夠解決對清洗筒進行轉動時，器械容易在轉動的過程中掉落的問題。
5.為實現上述目的，本發明提供如下技術方案：一種醫療器械用消毒裝置，包括箱體、輔助組件和放置組件，箱體的內部設置有清洗框，輔助組件設置於箱體的內部，輔助組件包括有移動橫板、液壓杆、圓環、電機、轉動柱和圓板，通過電機帶動轉動柱轉動，從而通過轉動柱帶動圓板在圓環上轉動，用於對清洗框進行轉動使得清洗框內部的醫療器械充分與水接觸，同時通過控制液壓杆的伸縮推動移動橫板上下移動，用於控制清洗框上下移動，放置組件設置於清洗框上，放置組件包括有放置網框、支架、移動塊和連接杆，將放置網框拉出並將醫療器械分類放置在不同的放置網框中，同時推動連接杆使得連接杆上的移動塊在支架上滑動，將連接杆推至放置網框的前側，用於對放置網框進行阻擋。
6.優選的，所述輔助組件還包括有連接柱、環形滑槽和第一滑塊，箱體的內部設置有移動橫板，箱體的內側頂部固定安裝有兩組液壓杆且呈對稱分布，液壓杆的自由端與移動橫板的頂部固定安裝，移動橫板的底部固定安裝有兩組連接柱且呈對稱分布，連接柱的底部固定安裝有圓環，圓環的內部設置有圓板，圓環的內側開設有環形滑槽，圓板的外壁固定安裝有兩組第一滑塊且呈對稱分布，第一滑塊滑動安裝於環形滑槽的內部，移動橫板的頂部固定安裝有電機，移動橫板的底部轉動安裝有轉動柱，轉動柱的一端穿過移動橫板與電機的輸出軸固定安裝，轉動柱的另一端與圓板的頂部固定安裝，通過移動橫板、液壓杆、連
接柱、圓環、電機、轉動柱、圓板和清洗框的配合使用，通過通過電機帶動轉動柱轉動，從而通過轉動柱帶動圓板在圓環上轉動，用於對清洗框進行轉動使得清洗框內部的醫療器械充分與水接觸，同時通過控制液壓杆的伸縮推動移動橫板上下移動，用於控制清洗框上下移動，使得圓板轉動時能夠帶動清洗框進行同步轉動，增強清洗效果，同時可對清洗框內部的醫療器械進行甩幹工作，有效的提高了醫療器械清洗效率。
7.優選的，所述放置組件還包括有固定網板、滑軌和第二滑塊，清洗框的頂部與圓板的底部固定安裝，清洗框的兩側內壁固定安裝有四組固定網板且呈橫向排列，清洗框的內側底部與固定網板的頂部均設置有放置網框，放置網框的兩側均固定安裝有第二滑塊，清洗框的兩側內壁均開設有滑軌，第二滑塊滑動安裝於滑軌的內部。
8.優選的，所述清洗框的前側固定安裝有兩組支架且呈對稱分布，支架上滑動安裝有兩組移動塊且呈對稱分布，兩組支架上的移動塊的相鄰側壁固定安裝有連接杆，通過清洗框、固定網板、放置網框、滑軌、第二滑塊、支架、移動塊和連接杆的配合使用，通過推動連接杆使得連接杆上的移動塊在支架上滑動，可以對放置網框進行阻擋限位作用，避免清洗框在轉動時帶動放置網框前後移動使得醫療器械掉落的情況發生。
9.優選的，所述箱體的後側固定安裝有放置板，放置板的頂部固定安裝有風機，風機的輸出端固定安裝連接管，放置板的頂部固定安裝有加熱箱，加熱箱的內部設置有加熱阻絲，連接管的一端與加熱箱的後側固定安裝，加熱箱的兩側外壁均固定安裝有輸送管。
10.優選的，所述箱體的兩側內壁均固定安裝有集風箱，輸送管的一端穿過箱體與集風箱的後側外壁固定安裝，集風箱的一側開設有多組出風口且呈橫向排列，通過風機、加熱箱、加熱阻絲、輸送管、集風箱和出風口的配合使用，通過加熱阻絲對風源進行加熱處理，便於有效的提高對醫療器械進行烘乾效率，同時通過高溫熱風能夠對醫療器械起到消毒殺菌的作用。
11.優選的，所述箱體的內側底部固定安裝有清洗箱，清洗箱的外壁固定安裝有保溫箱，保溫箱與清洗箱之間形成一個腔體，清洗箱的外壁固定安裝有多組加熱板。
12.優選的，所述箱體的前側外壁鉸接安裝有玻璃門，清洗箱的一側外壁固定安裝有進水管和排水管，進水管和排水管的一端均穿過保溫箱延伸至箱體的外部，排水管上設置有閥門。
13.與現有技術相比，本發明的有益效果是：1、該醫療器械用消毒裝置，通過移動橫板、液壓杆、連接柱、圓環、電機、轉動柱、圓板和清洗框的配合使用，通過通過電機帶動轉動柱轉動，從而通過轉動柱帶動圓板在圓環上轉動，用於對清洗框進行轉動使得清洗框內部的醫療器械充分與水接觸，同時通過控制液壓杆的伸縮推動移動橫板上下移動，用於控制清洗框上下移動，使得圓板轉動時能夠帶動清洗框進行同步轉動，增強清洗效果，同時可對清洗框內部的醫療器械進行甩幹工作，有效的提高了醫療器械清洗效率。
14.2、該醫療器械用消毒裝置，通過清洗框、固定網板、放置網框、滑軌、第二滑塊、支架、移動塊和連接杆的配合使用，通過推動連接杆使得連接杆上的移動塊在支架上滑動，可以對放置網框進行阻擋限位作用，避免清洗框在轉動時帶動放置網框前後移動使得醫療器械掉落的情況發生。
15.3、該醫療器械用消毒裝置，通過風機、加熱箱、加熱阻絲、輸送管、集風箱和出風口
的配合使用，通過加熱阻絲對風源進行加熱處理，便於有效的提高對醫療器械進行烘乾效率，同時通過高溫熱風能夠對醫療器械起到消毒殺菌的作用。
附圖說明

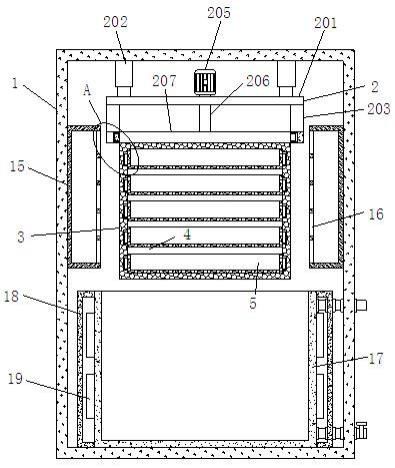

16.下面結合附圖和實施例對本發明進一步地說明：圖1為本發明的剖視圖；圖2為本發明的a部放大圖；圖3為本發明箱體俯剖視圖；圖4為本發明清洗框主視圖；圖5為本發明清洗框俯視圖；圖6為本發明的主視圖。
17.附圖標記：1、箱體；2、輔助組件；201、移動橫板；202、液壓杆；203、連接柱；204、圓環；205、電機；206、轉動柱；207、圓板；208、環形滑槽；209、第一滑塊；3、清洗框；4、固定網板；5、放置網框；6、滑軌；7、第二滑塊；8、支架；9、移動塊；10、連接杆；11、風機；12、加熱箱；13、加熱阻絲；14、輸送管；15、集風箱；16、出風口；17、清洗箱；18、保溫箱；19、加熱板。
具體實施方式
18.本部分將詳細描述本發明的具體實施例，本發明之較佳實施例在附圖中示出，附圖的作用在於用圖形補充說明書文字部分的描述，使人能夠直觀地、形象地理解本發明的每個技術特徵和整體技術方案，但其不能理解為對本發明保護範圍的限制。
19.實施例一：請參閱圖1-6，本發明提供一種技術方案：一種醫療器械用消毒裝置，包括箱體1、輔助組件2和放置組件，箱體1的內部設置有清洗框3，輔助組件2設置於箱體1的內部，輔助組件2包括有移動橫板201、液壓杆202、圓環204、電機205、轉動柱206和圓板207，通過電機205帶動轉動柱206轉動，從而通過轉動柱206帶動圓板207在圓環204上轉動，用於對清洗框3進行轉動使得清洗框3內部的醫療器械充分與水接觸，同時通過控制液壓杆202的伸縮推動移動橫板201上下移動，用於控制清洗框3上下移動，放置組件設置於清洗框3上，放置組件包括有放置網框5、支架8、移動塊9和連接杆10，將放置網框5拉出並將醫療器械分類放置在不同的放置網框5中，同時推動連接杆10使得連接杆10上的移動塊9在支架8上滑動，將連接杆10推至放置網框5的前側，用於對放置網框5進行阻擋。
20.進一步的，輔助組件2還包括有連接柱203、環形滑槽208和第一滑塊209，箱體1的內部設置有移動橫板201，箱體1的內側頂部固定安裝有兩組液壓杆202且呈對稱分布，液壓杆202的自由端與移動橫板201的頂部固定安裝，移動橫板201的底部固定安裝有兩組連接柱203且呈對稱分布，連接柱203的底部固定安裝有圓環204，圓環204的內部設置有圓板207，圓環204的內側開設有環形滑槽208，圓板207的外壁固定安裝有兩組第一滑塊209且呈對稱分布，第一滑塊209滑動安裝於環形滑槽208的內部，移動橫板201的頂部固定安裝有電機205，移動橫板201的底部轉動安裝有轉動柱206，轉動柱206的一端穿過移動橫板201與電機205的輸出軸固定安裝，轉動柱206的另一端與圓板207的頂部固定安裝，通過啟動液壓杆202，通過控制液壓杆202的伸縮推動移動橫板201向下移動並帶動連接柱203上的圓環204
向下移動，使得圓環204帶動圓板207上的清洗框3向下移動，控制液壓杆202伸縮使得清洗框3完全浸沒在清洗箱17內，啟動電機205，通過電機205帶動轉動柱206進行轉動，從而通過轉動柱206帶動圓板207上的第一滑塊209在環形滑槽208的內部轉動，使得清洗框3跟隨圓板207轉動，用於對清洗框3進行轉動使得清洗框3內部的醫療器械充分與水接觸，同時通過控制液壓杆202的伸縮推動移動橫板201上下移動，用於控制清洗框3上下移動，使得圓板207轉動時能夠帶動清洗框3進行同步轉動，增強清洗效果，同時可對清洗框3內部的醫療器械進行甩幹工作，有效的提高了醫療器械清洗效率。
21.更進一步的，放置組件還包括有固定網板4、滑軌6和第二滑塊7，清洗框3的頂部與圓板207的底部固定安裝，清洗框3的兩側內壁固定安裝有四組固定網板4且呈橫向排列，清洗框3的內側底部與固定網板4的頂部均設置有放置網框5，放置網框5的兩側均固定安裝有第二滑塊7，清洗框3的兩側內壁均開設有滑軌6，第二滑塊7滑動安裝於滑軌6的內部。
22.再進一步的，清洗框3的前側固定安裝有兩組支架8且呈對稱分布，支架8上滑動安裝有兩組移動塊9且呈對稱分布，兩組支架8上的移動塊9的相鄰側壁固定安裝有連接杆10，通過推動連接杆10使得連接杆10上的移動塊9在支架8上滑動，將連接杆10推至清洗框3的兩側，接著拉動把手，將放置網框5拉出並將醫療器械分類放置在不同的放置網框5中，放置完成時，再將兩組連接杆10拉直放置網框5的前方進行阻擋，通過推動連接杆10使得連接杆10上的移動塊9在支架8上滑動，可以對放置網框5進行阻擋限位作用，避免清洗框3在轉動時帶動放置網框5前後移動使得醫療器械掉落的情況發生。
23.實施例二：請參閱圖1-6，在實施例一的基礎上，箱體1的後側固定安裝有放置板，放置板的頂部固定安裝有風機11，風機11的輸出端固定安裝連接管，放置板的頂部固定安裝有加熱箱12，加熱箱12的內部設置有加熱阻絲13，連接管的一端與加熱箱12的後側固定安裝，加熱箱12的兩側外壁均固定安裝有輸送管14。
24.進一步的，箱體1的兩側內壁均固定安裝有集風箱15，輸送管14的一端穿過箱體1與集風箱15的後側外壁固定安裝，集風箱15的一側開設有多組出風口16且呈橫向排列，通過啟動風機11，通過風機11將風源輸送到加熱箱12的內部，通過加熱阻絲13對風進行加熱處理，再通過輸送管14輸送到集風箱15的內部，通過出風口16均勻的對清洗框3進行吹風，同時通過電機205的啟動帶動清洗框3進行轉動，可時清洗框3內部殘餘的水進行甩處理，同時出風口16對醫療器械進行均勻烘乾處理，通過加熱阻絲13對風源進行加熱處理，便於有效的提高對醫療器械進行烘乾效率，同時通過高溫熱風能夠對醫療器械起到消毒殺菌的作用。
25.再進一步的，箱體1的內側底部固定安裝有清洗箱17，清洗箱17的外壁固定安裝有保溫箱18，保溫箱18與清洗箱17之間形成一個腔體，清洗箱17的外壁固定安裝有多組加熱板19。
26.其次，箱體1的前側外壁鉸接安裝有玻璃門，清洗箱17的一側外壁固定安裝有進水管和排水管，進水管和排水管的一端均穿過保溫箱18延伸至箱體1的外部，排水管上設置有閥門。
27.工作原理：使用時，打開玻璃門，推動連接杆10使得連接杆10上的移動塊9在支架8上滑動，將連接杆10推至清洗框3的兩側，接著拉動把手，將放置網框5拉出並將醫療器械分
類放置在不同的放置網框5中，放置完成時，再將兩組連接杆10拉直放置網框5的前方進行阻擋，關閉玻璃門，通過進水管向清洗箱17的內部輸送水源，接著啟動加熱板19，通過加熱板19將清洗箱17內的水源進行加熱工作，接著啟動液壓杆202，通過控制液壓杆202的伸縮推動移動橫板201向下移動並帶動連接柱203上的圓環204向下移動，使得圓環204帶動圓板207上的清洗框3向下移動，控制液壓杆202伸縮使得清洗框3完全浸沒在清洗箱17內，啟動電機205，通過電機205帶動轉動柱206進行轉動，從而通過轉動柱206帶動圓板207上的第一滑塊209在環形滑槽208的內部轉動，使得清洗框3跟隨圓板207轉動，使得放置網框5內部的醫療器械完全與水接觸，實現高溫清洗工作，清洗完成時，通過打開排水管上的閥門，將汙水排放出去，根據需要可對醫療器械進行二次清洗步驟，接著控制液壓杆202收縮，使得液壓杆202帶動清洗框3進行上移，同時啟動風機11，通過風機11將風源輸送到加熱箱12的內部，通過加熱阻絲13對風進行加熱處理，再通過輸送管14輸送到集風箱15的內部，通過出風口16均勻的對清洗框3進行吹風，同時通過電機205的啟動帶動清洗框3進行轉動，可時清洗框3內部殘餘的水進行甩處理，同時出風口16對醫療器械進行均勻烘乾處理，烘乾完成，將醫療器械取出即可。
28.上面結合附圖對本發明實施例作了詳細說明，但是本發明不限於上述實施例，在所述技術領域普通技術人員所具備的知識範圍內，還可以在不脫離本發明宗旨的前提下作出各種變化。
