    泡泡網機箱頻道9月9日 隨著DIY市場持續低迷，我們看到了一個奇怪的現象——水冷設備高速發展，尤其是近幾年。在今年年初的時候我們看到一個新的概念——水道模塊化，談到這個概念就不得不從硬管水冷的歷史說起，硬管這個概念起於2013年初，到2013年底開始風靡各大MOD論壇，國內論壇在2014年初開始正式興起，在2013年年底的時候模塊化水道開始漸露頭角，到今年CJ上國內模塊化水道作品開始正式登陸，還記得前段時間我們的水冷裝機嗎？上次的裝機就是採用了水道模塊化這個概念，今天筆者為大家帶來了具體的教程。

關於模塊水道

    到底是什麼催生模塊水道的誕生？我們都知道模塊水道是伴隨著硬管誕生的，同樣模塊水道與硬管息息相關（這是廢話，完全是為了撐字數），在遇到複雜水路的時候亞克力硬管就需要經過多次的彎折，這樣成品率非常低，為保證成品率有些玩家甚至想到了製作模具！這樣成本非常高！於是模塊水道這個概論就誕生了。

    廢話說完了下面我們開始教程。

    機箱隔壁水道模塊的位置無非就是下置和前置，其中用的相對較多的就是中置水道模塊了。至於怎麼選擇中置還是前置就要看機箱的尺寸了，根據筆者的經驗來說前置比較適合機箱內部空間較小的機箱，而下置比較適合機箱較大的機箱比如酷冷COSMOS II、酷冷HAF 935、海盜船920D、銀欣TJ11這類的機箱。

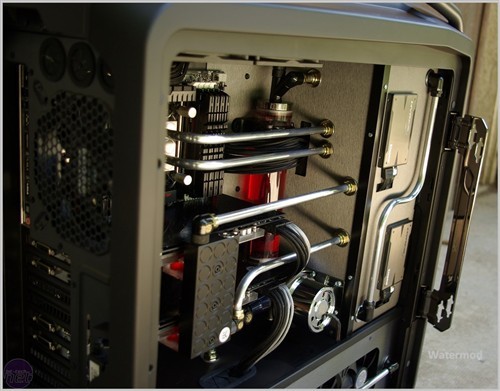

酷冷COSMOS II機箱下置隔板

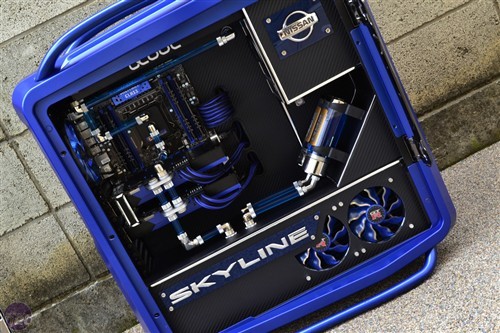

COSMOS II前置隔板

    以上這兩種案例只是隔板而已，內部並沒有水道，從中也可以看出水道隔板在13年年底已經初具雛形。

    根據自己的機箱選擇合適的擺放位置，並設計好水路，下面我們就要根據所指定隔板位置對隔板大小極孔位等數據進行測量。

    怎麼測量數據？以及確定水道模塊的大小？最簡單最經濟的方法就是使用硬紙板進行模擬打樣，在硬紙板上使用記號筆標記出亞克力硬管的位置，實際測量出硬管位置數據，畫好圖紙將圖紙交付給工廠定製，大概的過程是這樣，下面筆者會一一講解測量數據中遇到的問題。

    Q1：在硬紙板上我們標記的只是一個圓圈，那麼怎麼才能確定這個圓的圓心？
    A1：在圓上畫任意一個矩形，連接矩形對角，所得出的就是園的圓點，圓點確定了那麼這個空的位置也得到了。

    Q2：我沒用過CAD這些作圖軟體，圖紙該怎麼畫？
    A2：對於畫圖紙這件事筆者也很頭疼，筆者最多會用個PS給圖片切個大小，再高深的技術筆者也不會用，只要確定了孔位及模塊大小數據之後簡單大概的畫在紙上發給工廠即可，所以畫圖紙這件事大家不用擔心。

    Q3：我們需要什麼數據？/或者說我們需要給工廠那些數據？
    A3：1、每個空位的數據；2、模塊大小；3、水路怎麼走；每個孔位數據只要測量圓點到頂部以及到左邊或者右邊的距離即可。

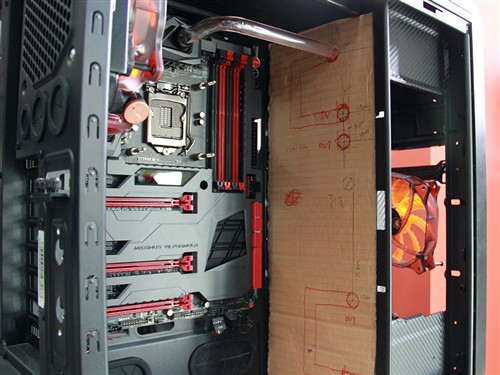

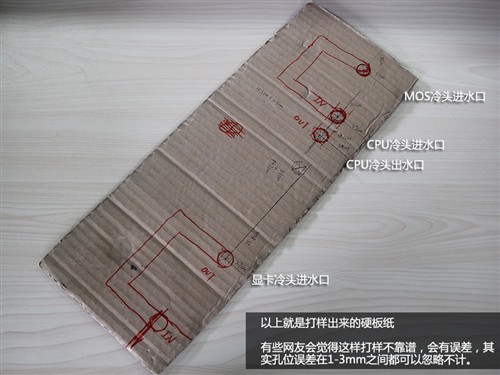

打樣用的硬板紙

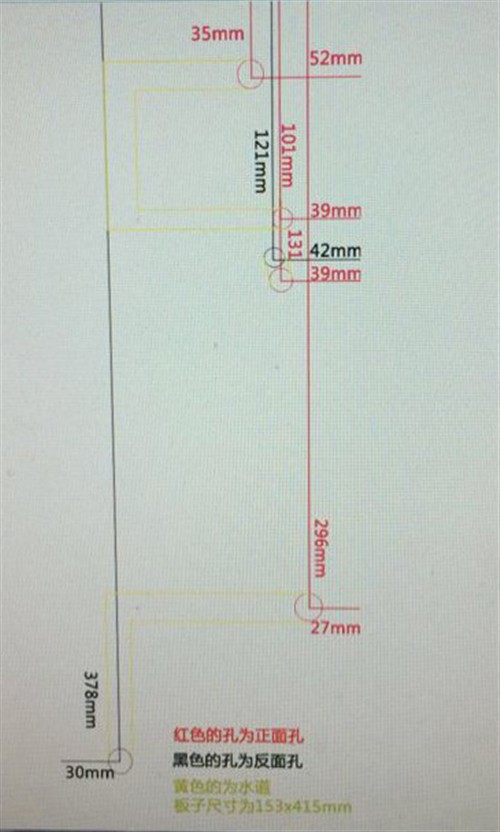

筆者用ps畫的圖紙

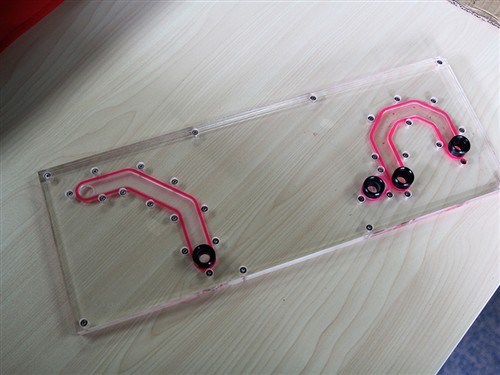

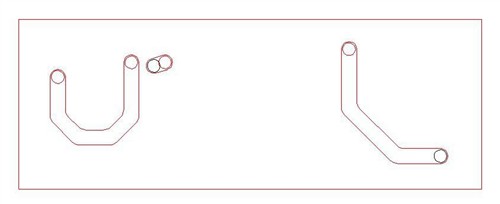

工廠經過優化後得出的圖紙

     圖紙我們已經得到，這篇教程基本完成了99%。

    當然，將圖紙交給工廠後，並不代表完事，水道模塊也分幾種工藝，這裡我們還是根據自己的實際情況，選擇模塊的工藝。如果時間充足且不差錢的玩家可以選擇表面磨砂處理，比較著急或者預算有限的玩家可以選擇膠圈加螺絲的固定方式，當然你也可以選擇磨砂處理。

最後成品

水道模塊淘寶定製地址>>

    好了這篇教程到這裡就結束了，水道模塊這個理念的引入讓我們看到了更多酷炫的作品，而在我們平時的改造中也給我們帶來了新的玩法，定製模塊水道有利簡化機箱內部水道節並約成本，缺點就是不可重複利用，只適用於一臺機箱，到第二臺機箱上基本這塊水道模塊基本上算是廢了。■
