暢享4K遊戲體驗 影馳RTX 2080Ti大將顯卡評測
2025-05-27 02:24:09
2018年8月20日,NVIDIA在德國科隆遊戲展上正式發布了全球玩家期待已久的新一代遊戲顯卡。而RTX 2080Ti也成為了新一代的旗艦卡皇,除了性能上的提升之外,實時光線追蹤和DLSS人工智慧超採樣等全新技術的應用也徹底改變了顯卡的技術路線。影馳作為NVIDIA的AIC核心合作夥伴,第一時間推出了自己的非公版RTX 2080Ti顯卡產品。今天我們就拿到了來自影馳的這款RTX 2080Ti大將。來一起看一看它的表現究竟如何吧。
規格方面使用了來自NVIDIA的TU102GPU核心擁有5352個CUDA核心,採用12nm工藝製造。共11GB的GDDR6顯存,顯存位寬達到352bit。核心最高Boost頻率達到1635MHz。
顯卡外觀&拆解

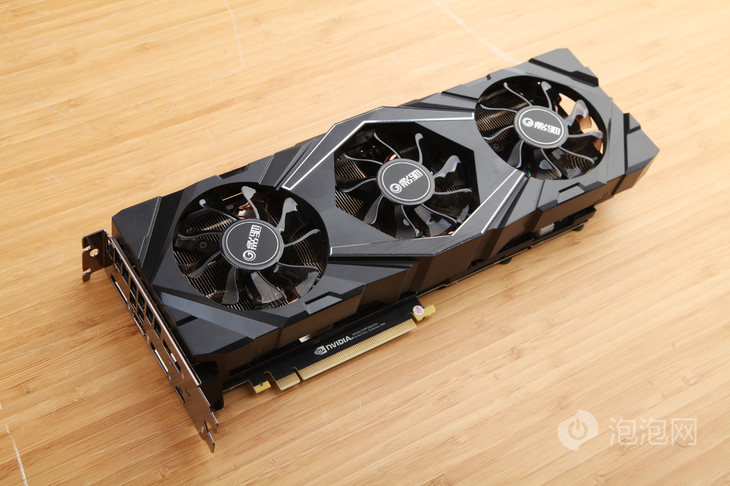

影馳RTX 2080Ti 大將採用的是旗艦顯卡常見的三風扇布局,更大的散熱器體積意味著擁有更高的散熱潛力。純黑色的配色也相對低調,沒有太多花哨的裝飾。

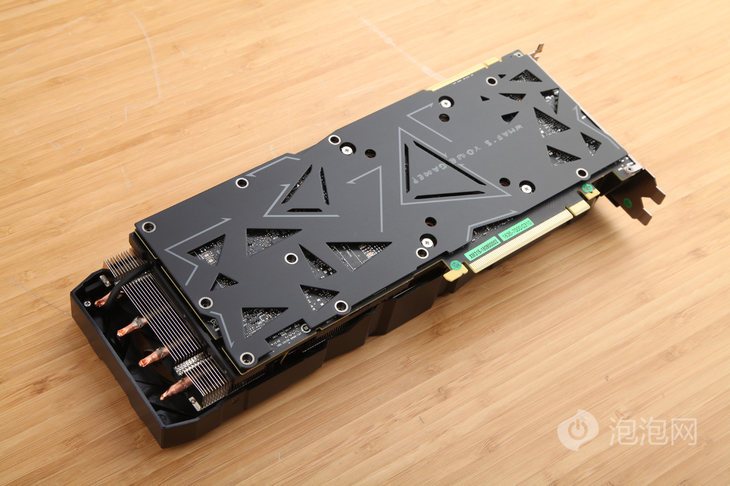

鏤空的背板在起到加固作用的同時也擁有著更好的散熱效能。

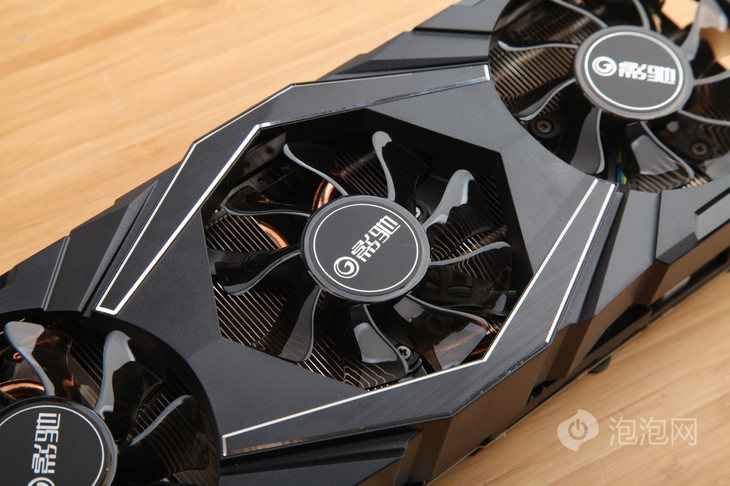

透明的亞克力風扇保持了影馳大將系列的一貫設計風格,十分具有辨識度。

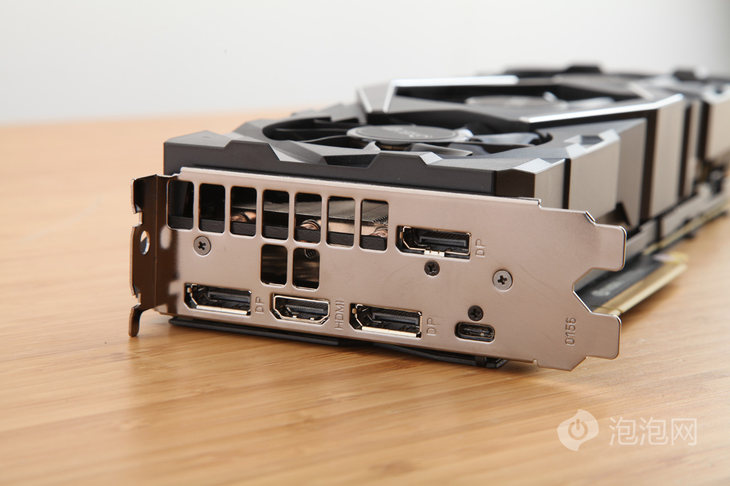

接口部分則與公版產品保持了一致,一共三枚DP1.4接口和一枚HDMI2.0接口之外還準備了一個專為VR頭顯準備的Type-C接口,不僅可以提供高速的數據輸出還可以提供額外的35W供電能力,可以實現一根線纜解決頭顯連接問題。
散熱器方面相對於公版的設計可謂實力碾壓,不僅擁有4+2的熱管配置,還有純銅底座和大面積的散熱鰭片。相比公版的雙風扇均熱板散熱器來說顯然有著先天的優勢。

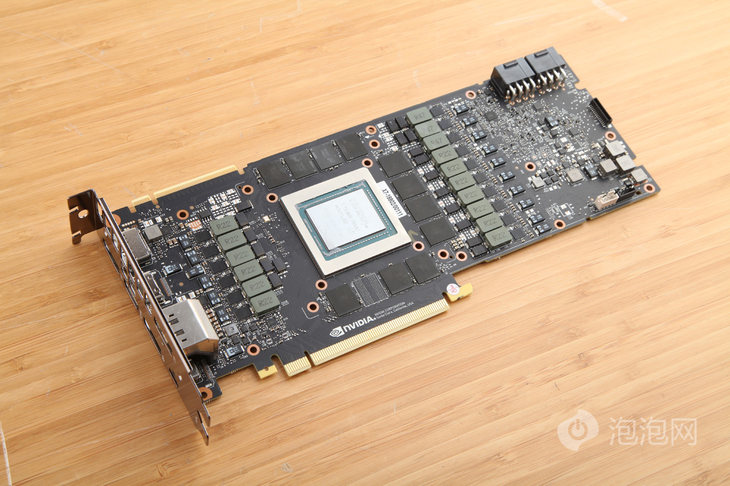

和往年AIC廠商對公版PCB的避之不及的態度相反,今年第一批非公顯卡大多數都採用了英偉達官方給出的PCB設計方案,這也側面反映出這一代公版方案的設計得到了廠商的認可。實際情況也的確如此,集成度相當高且用料紮實設計合理的公版方案的確相比往年分FE版本顯卡缺焊有著肉眼可見的提升,甚至相比以往很多主流非公都毫無劣勢。當然影馳RTX2080Ti大將採用的增強版PCB方案還是相比這一代的FE版本有所增強,直接的區別就是供電多出了兩相,用料也更加紮實。

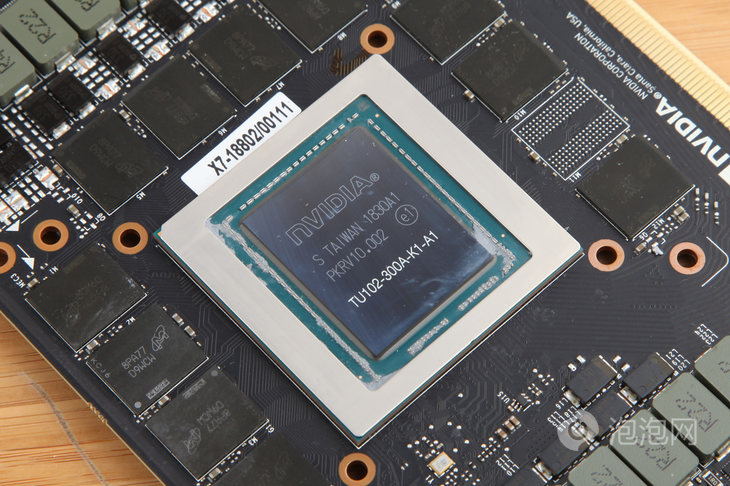

作為目前消費級產品中規模最大的集成電路晶片,RTX 2080Ti所使用的TU102核心擁有高達186億個電晶體、754平方毫米的物理面積。這對PCB的集成度和加工精度提出了新的挑戰。

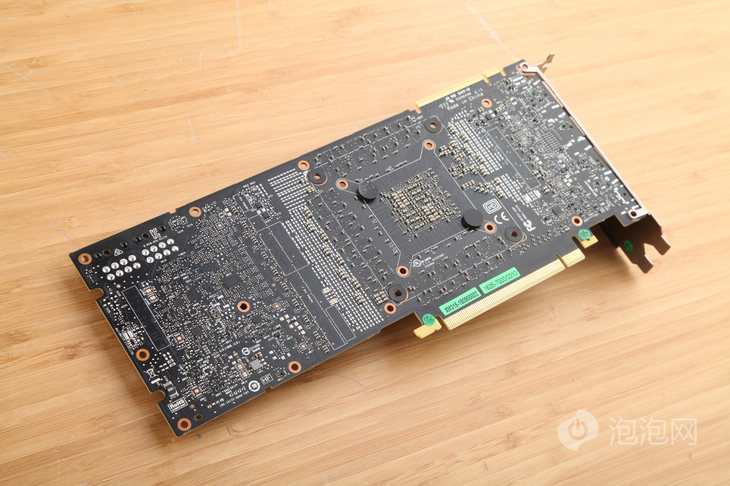

據業內人士介紹,TU102背部PCB對應區域的元器件加工難度已經超越了最新的iPhoneXS所使用的高集成度主板,對工藝要求極高。

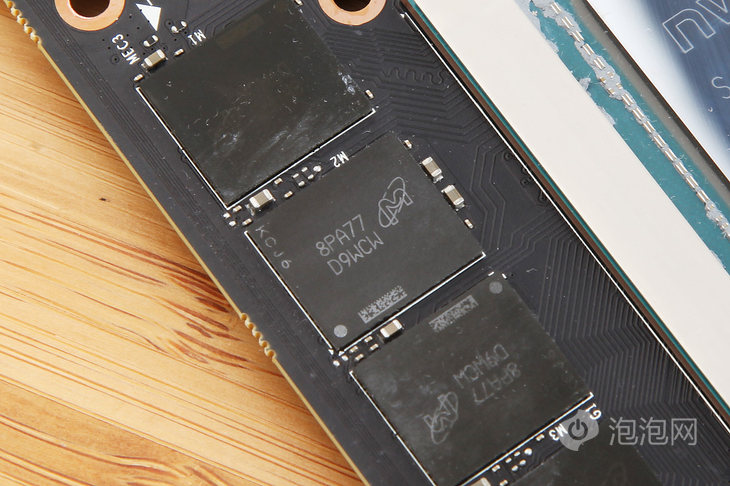

顯存方面,由於目前GDDR6顯存僅有美光一家可以大量供貨,所以目前的新一代顯卡基本上都採用的是來自美光的顯存顆粒,等效頻率達到了14000MHz,由11顆單顆容量1GB的顆粒所組成,總位寬352bit。
